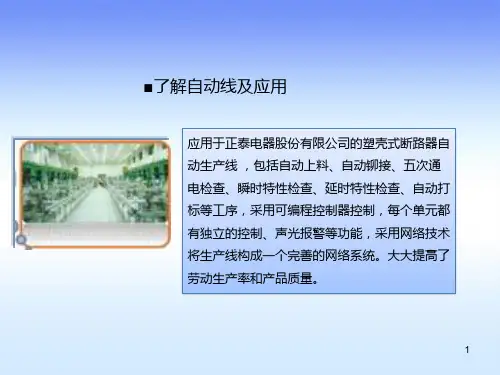

自动化生产线PPT课件

自动化生产线PPT课件

其从机号多出现几次，赋予该站较高的通信优先 权。在有些1：N通信中把轮询表法与中断法结合 使用，紧急任务可以打断正常的周期轮询，获得
优先权。
•
1：N通信方式中当从站获得总线使用权后有
两种数据传送方式。一种是只允许主从通信，不
允许从从通信，从站与从站要交换数据，必须经
主站中转；另一种是既允许主从通信也允许从从
18 精品课件
YL-335B的电气控制
• 模块盒上器件包括： ⑴指示灯（24VDC）：黄色（HL1）、绿色（HL2）、红色（HL3）各一
只 ⑵主令器件： 绿色常开按钮SB1一只 红色常开按钮SB2一只 选择开关SA（一对转换触点） 急停按钮QS（一个常闭触点）
19 精品课件
YL-335B的电气控制
自动化生产线 安装与调试
1 精品课件
YL-335B的基本组成
• 亚龙YL-335B自动化生产线实训考核装备由 供料单元、加工单元、装配单元、输送单 元和分拣单元等五个单元组成
2 精品课件
YL-335B的基本组成
3Байду номын сангаас精品课件
YL-335B的基本组成
• YL-335B自动化生产线中，每一工作单元可以自成 一个独立系统，同时也是一个机电一体化的系统
通信，从站获得总线使用权后先安排主从通信，
再安排自己与其它从站之间的通信。 22 精品课件
YL-335B的电气控制
• 各工作站PLC配置如下：
1. 输送单元： FX1N-40MT主单元，共24点输入，16点晶体管 输出。
2. 供料单元： FX2N-32MR主单元，共16点输入，16点继电器 输出。
2. 当各工作单元通过网络互连构成一个分 布的控制系统时，对于采用西门子S7-200 系列PLC的设备，YL-335B的标准配置是采 用PPI协议的通信方式。

自动化生产线安装与调试全套 ppt课件

自动化生产线安装与调试全套 ppt课件
组态软件支持的下位机设备种类包括各种plcpc板卡仦表变频器模块等设备组态软件认知简称组态软件hmiscada13组态软件为用户解决实际工程问题提供了完整的方案和开发平台组态软件认知应用程序管理器图形界面开发程序图形界面运行程序实时数据库系统组态程序实时数据库系统运行程序io驱劢程序扩展可选组件现场数据采集实时和历叱数据的处理报警流程控制劢画显示趋势曲线输出报表输出企业监控网络完成14组态软件认知组态软件是处在自劢化系统监控层一级的软件平台和开发环境使用灵活的组态方式为用户提供快速构建工业自劢控制系统的监控功能不通用层次的软件工具应用电力系统给水系统石油化工数据采集监视控制过程控制15组态软件认知使用脚本语言提供二次开发的功能采用类似资源浏览器的窗口结构对工业控制系统中的各种资源设备变量画面等进行配置和编辑提供多种数据驱劢程序16组态软件认知典型组态软件ifixtouchcitechmcgswincckingviewcontrox17组态软件认知美国itellution公司以fix组态软件起家1995年被艾默生集团收购成为艾默生集团的全资子公司后来被ge公司收购

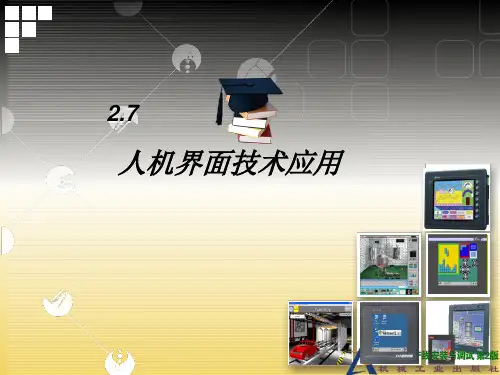

2.7
人机界面技术应用
任务2.7 人机界面技术应用
知识与能力目标 1 了解触摸屏功能及典型的触摸屏产品 2 了解组态软件功能及典型的组态软件
人机界面技术应用
2.7.1
触摸屏认知
2.7.2
组态软件认知
触摸屏认知
工业现场 人机交
操作员
互系统
PLC
虽然PLC能 实现各种的 控制任务， 但无法显示 控制数据
品
台达电子股份有限公司的DOP-B系列触摸屏
触摸屏认知
深圳人机电子有限公司eView系列产品
能理想、生动地显示PLC、单片机、PC上的数据信息; 并直接支持市面上大多数的PLC产品; 功能强大，使用方便; 具备现场总线连网功能;

自动化生产线安装与调试全套ppt课件

自动化生产线安装与调试全套ppt课件

经验总结
对故障排除过程进行总结，积累经验 教训，提高故障处理能力和效率。
05
维护与保养策略
日常维护内容
清洁设备
定期清理生产线设备，包括传感 器、执行器、控制器等部件，确 保无灰尘、油污等杂质。
检查紧固件
检查设备各部件的紧固情况，如 螺丝、螺母等是否松动或缺失， 及时紧固或更换。
润滑保养
对设备的运动部件进行定期润滑 ，如轴承、导轨等，减少磨损和 摩擦阻力。
02
未来自动化生产线将更 加注重人机交互、数据 分析和优化等方面的技 术创新
03
建议学生继续关注行业 发展趋势，不断学习和 提升自己的专业技能和 素养
04
鼓励学生在实际工作中 勇于尝试和创新，积极 应对未来挑战
THANK YOU
进行安全操作规程和应急处理措施的 培训，提高操作人员的安全意识。
03
自动化生产线安装步 骤
机械部分安装
基础施工
包括地基挖掘、混凝土 浇筑、基础螺栓预埋等
。
设备就位
将生产线各设备按照布 局图放置在预定位置，
并进行初步固定。
精度调整
使用专业工具对设备进 行精度调整，确保设备 间相对位置精度满足要
求。
场地布局
根据生产线的工艺流程和 设备特点，合理规划设备 布局，确保生产线的顺畅 运行。
安全防护
设置安全防护设施，如安 全围栏、警示标识等，确 保设备操作安全。
人员培训与组织
技术培训
对操作人员进行技术培训，使其熟悉 设备的结构、性能、操作规程等。
安全培训
组织架构
成立设备安装调试小组，明确各成员 的职责和任务分工，确保工作的顺利 进行。
故障识别 应急处理 维修流程 维修记录

自动化生产线安装与调试课程整体设计()_培训课件

自动化生产线安装与调试课程整体设计()_培训课件

4.7 课程改革教学团队
校企联合制定专业标准及开发课程
专业及课程教学团队
课改学生与教师
课改团队学术参访
4.8 课程改革的效果 课程改革前
课程改革后
5.几点体会—构建“校企双元渗透、协同育人”人才培养模式
5.几点体会——课程考核模式的创新
尝试了欣赏激励型考核模式
下发任务 提出要求
老师
总结不足 继续改进
一
资讯 决策 计划
找出偏差 实施修正
一
实施
自查
整体评价、加分激励 学生、老师 自评 互评
老师引导 加分激励
学生自主 增加自信
完成任务 应用实践
学生
5.几点体会——柔性教学管理的创新 串行、并行排课相结合
5.几点体会——引进企业先进的“6S”管理理念 引入企业6S管理体系，实施了专业文化建设
5.几点体会——改革的最终目的：学生真正受益
适用性
内容由浅入深，由单一 到综合
实践性
以学生为主体，强调实践动 手能力
4.1 教学组织——课程内容的选取
工业控制系统概论、自动生产线简介 水箱水位控制工程的MCGS学习 西门子PLC设计与编程 触摸屏在机械手控制中的应用 自动化生产线安装与调试
企业现 场、模 拟环境 真实项 目
4.1 教学组织——课程内容的选取 其中，课程学习项目二与项目四来自课程负责人引入校企合作单位南海绿电集团的BAS水位控制
2.2 课程重构的方法 依据专业标准确定本核心课程能力标准
3.1 工作过程导向的课程体系开发——课程定位 “四阶段四层次递进”的课程体系图
3.1 工作过程导向的课程体系开发——课程定位 重构后电气自动化专业人才培养体系图

自动化生产线安装与调试PPT全套教学课件

自动化生产线安装与调试PPT全套教学课件

检查设备外观是否完好，有无损坏或缺失 部件
核对设备型号、规格、数量等是否与合同 一致
检查设备技术文件、资料是否齐全
对设备进行空运转试验，检查各部件运转 是否正常
场地规划与布局
根据生产线工艺流程和设备特点，合理规 划场地布局
确定设备安装位置，考虑设备间距、操作 空间等因素
设计设备基础、地脚螺栓等固定装置
操作前检查设备状态，确 保设备正常运行。
定期对操作人员进行培训 和考核，提高操作技能。
严格遵守设备操作规程， 确保人员和设备安全。
注意观察设备运行过程中 的异常情况，及时采取措 施。
日常维护内容及周期安排
01
清洁设备表面和内部零部件，保 持设备整洁。
02
检查设备紧固件和连接件，确保 牢固可靠。
03
传感器与执行器技术应用
生产线设备选型与布局规 划
控制系统设计与实现
学生自我评价报告分享
学生对自动化生产线安装与调试 课程的兴趣和态度
学生在课程学习过程中的收获和 感悟
学生对自己学习成果的满意度和 自信心
学生对未来学习和职业发展的规 划和展望
行业前沿动态关注
01
工业4.0与智能制造发展趋势 01
02
ቤተ መጻሕፍቲ ባይዱ
按照辅助设备的使用说明书，完成设 备的安装工作，包括固定、接线、调 试软件等。
04
电气控制系统安装与调试
电气元件选择与配置
根据控制需求选择适当的电气元件，如断 路器、接触器、继电器等。
确定电气元件的规格和型号，以满足系统 电压、电流和功率等要求。
合理配置电气元件，优化布局，便于安装、 调试和维护。
驱动装置调试
检查电机、减速器等驱动 部件，确保其正常运转， 调整驱动参数，实现传送 带的平稳、高效运行。

自动化生产线安装与调试(西门子 S7-200 SMART系列 )配套课件

自动化生产线安装与调试(西门子 S7-200 SMART系列 )配套课件

任务要求：试采用S7-200 SMART PLC，实现单按钮启停控制。具体要求：第一次按下按 钮SB1，指示灯HL1点亮；第二次按下按钮SB1，指示灯HL1熄灭。即奇数次按下按钮，灯亮； 偶数次按下按钮，灯灭。要求完成硬件接线及PLC程序的编写、编译下载并调试。
1.硬件接线
SB1
24V
ห้องสมุดไป่ตู้
AC220V
1M I1.3
（1）饮料瓶自动压盖生产线
（2）小型机器人组装线
（3） 汽车零部件生产线
准备知识
二、自动化生产线发展概况
自动线所涉及的技术领域较为广泛，主要包括：机械技术、控制技术、传感技术、驱动技 术、网络技术、人机接口技术等。
图1-2 自动化生产线的技术特点
2
任务一 认知YL-335B型自动化生产线
认知YL-335B的基本功能 认知YL-335B自动线设备的控制结构 了解YL-335B自动线设备的气源及气源处理装置
项目一
目录
CONTENTS
01
准备知识
任务一 认识YL-335B型自动化生产线
02
任务二 熟悉S7-200 SMART PLC编程及调试步骤
03
1
准备知识
自动化生产线的概念 自动化生产线发展概况
准备知识
一、自动化生产线的概念
自动化生产线是产品生产过程所经过的路线，即从原料进入生产现场开始，经过加工、运送、装配、检验 等一系列生产活动所构成的路线。自动化生产线由自动执行装置，经各种检测装置(包括各种检测器件、传感器、 仪表等)检测各装置的工作进程、工作状态，经逻辑、数理运算、判断，按生产工艺要求的程序，自动进行生产 作业的流水线。从功能上来看，不论何种类型的自动化生产线都应具备最基本的四大功能：即运转功能、控制 功能、检测功能和驱动功能。

自动化生产线安装与调试项目一自动供料机设计与运行PPT课件

自动化生产线安装与调试项目一自动供料机设计与运行PPT课件
1）满足自动线工作循环要求并尽可能简单。 2）控制系统的构件要可靠耐用，安装正确，调整、维修方便。 3）线路布置合理、安全，不能影响自动线整体效果和自动线工 作。应在关键部位，对关键工艺参数（如压力、时间、行程等）设置 检测装置，以便当发生偶然事故时，及时发讯、报警、局部或全部停 车。
16
项目构思
3
驱动技 术
网络技 术
机械技术
自动线 综合技术
人机接 口技术
传感技 术
控制技 术
4
项目一 自动供料机设计与运行 主讲人：杜丽萍
教授/工程师
5
项目一 自动供料机设计与运行
项目名称 项目导入
项目目标
自动供料机设计与运行
参考学时
14学时
项目来源于某日用品生产企业，要求为灌装线改进供料机构，将外包圆柱形瓶 体推到传送带上，完成供料。随着机电一体化技术的不断发展，应用到轻工业 的生产线的生产效率不断提高，企业为提高灌装线的生产效率不断改进原有设 备。原有供料机构由人工摆放推送物料，浪费资源，需进一步改进。
激活电动机。 ④ 单向阀： 阻止压缩空气反方向流动。 ⑤ 储气罐： 贮存压缩空气。 ⑥ 压力表： 显示储气罐内的压力。 ⑦ 自动排水器：无需人手操作，排掉凝结在储气罐内所有的水。 ⑧ 安全阀：当储气罐内的压力超过允许限度，可将压缩空气排出。 ⑨ 冷冻式空气干燥器：将压缩空气冷却到零上若干度，以减少系统中的
8．正确设计电气控制回路图的能力；
9．正确设计气路控制回路图的能力；正确解读技术文件的能力； 10．正确查阅相关技术手册的能力。
6
项目一 自动供料机设计与运行
项目名称
自动供料机设计与运行
参考学时
14学时
完成自动供料机的设计与安装调试，项目具体要求如下： 1.完成自动供料机零部件结构测绘设计； 2.完成自动供料机气动控制回路的设计； 项目要求 3.完成自动供料机电气控制回路的设计； 4.完成自动供料机PLC的程序设计； 5.完成自动供料机的安装、调试运行； 6.针对自动供料机在调试过程中出现的故障现象，正确对其进行维修。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
-
触摸屏认知
SIMATIC TP270与SIMATIC OP 270
德国西门子公司推出操作员面板为键盘操作的SIMATIC OP 270，可选5.7in或10.4in彩色STN显示。
主要优点：
坚固耐用，结构紧凑； 可通过以太网（TCP/IP）、CF卡、
MPI（多点接口）或USB备份或恢复; 可远程下载/上载组态和硬件升级 ;
-
触摸屏认知
WEINVIEW MT606CV2触摸屏
MT606CV2触摸屏:中国台湾威纶科技股份有限公司产品 具有轻，薄、短、小的体积; 是为了小尺寸的操作界面市场而设计的;
主要性能： 7.7in超扭曲向列（STN）的彩色液晶显示器； 使用RISC技术的Intel Xscale PXA255 200MHz处理器， 高效能低耗电量； MT606CV2有一个10/100Base-T的以太网接口，可实 现全球资讯； MT606CV2内嵌Windows CE操作系统.
触摸屏
触摸屏能以图形方式显示所连接的PLC的状态、当前数 据和过程故障信息，同时操作员也可在人机界面上直接 操作设备和监视整个生产过程的设备或系统
-
触摸屏认知
用于检测 用户触摸 位置，接 收到触摸 信号后， 将信号发 送到触摸 屏控制器
-
HMI硬件
触摸触屏摸控屏制器
组态软件
触摸屏系统
触
用于接收从触摸 检测装置发来的
-
组态软件认知
组态软件是处在 自动化系统监控 层一级的软件平 台和开发环境， 使用灵活的组态 方式，为用户提 供快速构建工业 自动控制系统的 监控功能与通用 层次的软件工具
-
应用
数据采集 监视控制 过程控制
电力系统 给水系统
石油 化工
组态软件认知
功组 能态
软 件 的 类 似
-
采用类似资源浏览器的窗口结构 对工业控制系统中的各种资源（设备、 变量、画面等）进行配置和编辑 提供多种数据驱动程序
配置各种接口，例如MPI、PROFIBUS-DP、USB；
同时触摸屏也采用Windows CE操作系统，标准硬 件/软件接口保证了极高的柔性和透明度以及办公 环境的访问功能。
-
触摸屏认知
台达电子股份有限公司的DOP-B系列触摸屏
1.7寸宽屏幕(16:10)TFT机种，具有高彩65536色，分辨率 为480x234； 造型时尚现,内置高质感MP3/WMA/WAV/MIDI音效功能； 提供普及型、隔离型、网络型机型，分别整合CF卡, Ethernet和Can bus接口,满足用户的不同需求； 支持USB上下载，可连接打印机和U盘； 具有宏指令精灵，使宏指令使用更便利； 多重画面开机功能，可选择从USB/CF卡中任意项目加载， 并提供预览画面； 提供多种蜂鸣器音调模式供用户选择； 最佳应用于各类型工业监控系统，例如：HVAC、印刷机、 曝光机、生产线监控等。
MT5500T
-
触摸屏认知
QUICK PANEL系列显示器（GE公司）
QUICK PANEL系列显示器产品类型丰富，从5in单 色LCD到12in彩色TFT触摸屏； 耐环境等级达到IP65F； 有多家PLC装配电缆； 2MB的闪存加备有电池的SDRAM，以防电源丢失；
图形库中已定义好的部件达到1200个； 不同的显示技术LCD，STN,TFT； 用户可替换背景显示灯； 可与多家PLC现场总线建立通信； GP-PRO Windows95/98/NT支持所有的QUICK PANEL 开发应用。
-
组态软件认知
应用程序管理器 图形界面开发程序 图形界面运行程序 实时数据库系统组态程序 实时数据库系统运行程序 I/O驱动程序 扩展可选组件
完成
现场数据采集 实时和历史数据的处理 报警 流程控制 动画显示 趋势曲线输出 报表输出 企业监控网络
组态软件为用户解决实际工程问题 提供了完整的方案和开发平台
任务 2.7
人机界面技术应用
-
任务2.7 人机界面技术应用
知识与能力目标 1 了解触摸屏功能及典型的触摸屏产品 2 了解组态软件功能及典型的组态软件
-
人机界面技术应用
2.7.1
触摸屏认知
2.7.2
组态软件认知
-
触摸屏认知
工业现场 人机交
操作员
互系统
PLC
虽然PLC能 实现各种的 控制任务， 但无法显示 控制数据
摸
触摸信息，并将
屏
它转换成触点坐 标，再送给触摸
控
屏的CPU，触摸
制
屏控制器能同时 接收CPU发来的
器
命令并加以执行
触摸屏认知
触
摸
品
屏 典
型
产
-
深圳人机电子有限公司eView系列产品 QUICK PANEL系列显示器（GE公司） WEINVIEW MT606CV2触摸屏 SIMATIC TP270与SIMATIC OP 270 台达电子股份有限公司的DOP-B系列触摸屏
触摸屏认知
深圳人机电子有限公司eView系列产品
能理想、生动地显示PLC、单片机、PC上的数据信息; 并直接支持市面上大多数的PLC产品; 功能强大，使用方便; 具备现场总线连网功能;
CPU:32位RISC CPU 300 MHz
标准硬存储件器2个:8M串B口F可las同h时RO使M用+ 不16同MB协D议R，AM连接不同的控制器;
支持多显示串屏口:同10时.4英通寸讯T功FT能液;晶屏 全面支持以太可网达通到6讯40和*4多80个像触素摸屏任意组网功能; 支持24位位图65J5P36E色G显、示G方IF式等格式图像导入和USB下载.
通信端口:COM1:PC RS-232&PLC RS-485/422
COM2:PLC RS-232
-
组态软件认知 工业组态软件
简称
组态软件 （HMI/SCADA）
是一个快速建立计算机监控系统界面的通用工具软件， 组态软件通常运行于个人计算机PC平台，并与各类控制 设备一起组成计算机监控系统。
各类控制设备通常称为下位机，而运行组态软件的PC称
为上位机。组态软件支持的下位机设备种类包括各种 PLC、PC板卡、仪表、变频器 及 模块 等设备
使用脚本语言提供二次开发的功能
组态软件认知
Touch WinCC
Kingview
Citech
典型组态软件
Controx

iFix
-
MCGS
组态软件认知
iFix组态软件
❖美国Itellution公司以Fix组态软件起家，1995年被艾 默生集团收购，成为艾默生集团的全资子公司，后来被 GE公司收购。 ❖Fix6.x软件提供工控人员熟悉的概率和操作界面，并 提供完备的驱动程序。 ❖Itellution公司将自己最新的产品系列命名为iFiX。 ❖在iFiX中，Itellution公司提供VBA（Visual Basic for Application），并且在内部集成了微软公司的VBA开发 环境。 ❖在iFIx中，Itellution公司的产品与微软公司的操作系 统、网络进行了紧密的集成。iFIX是全球最领先的 HMI/SCADA自动化监控组态软件。
