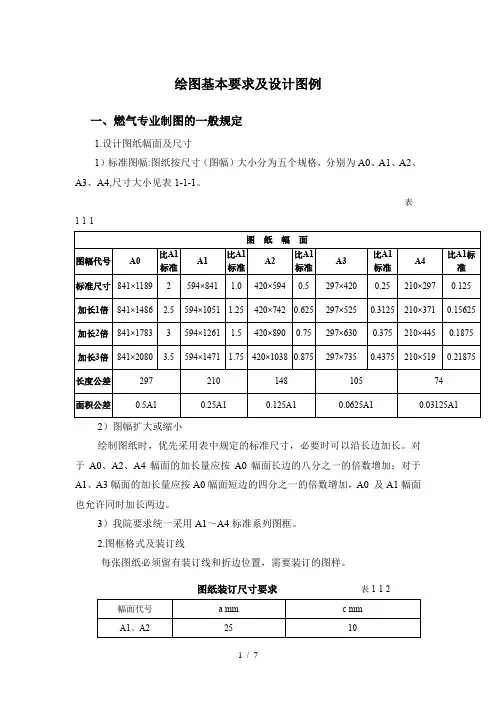

绘图基本要求及设计图例
一、燃气专业制图的一般规定
1.设计图纸幅面及尺寸
1）标准图幅:图纸按尺寸（图幅）大小分为五个规格，分别为A0、A1、A2、A3、A4,尺寸大小见表1-1-1。
表1-1-1
2）图幅扩大或缩小
绘制图纸时，优先采用表中规定的标准尺寸，必要时可以沿长边加长。
对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加；对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加，A0 及A1幅面也允许同时加长两边。
3）我院要求统一采用A1～A4标准系列图框。
2.图框格式及装订线
每张图纸必须留有装订线和折边位置，需要装订的图样。
图纸装订尺寸要求表1-1-2
3.图纸标题栏
每张图纸必须附有标题栏，位于图纸右下角，A4图的标题栏宽度与图纸相同。
设计图纸标题栏格式和内容见下图。
二、常用绘图比例：
根据燃气专业特点，绘制图样时必须严格按照一定比例画图，一般按表1-1-3括号外的数据选用合适的比例（括号内的比例为特殊情况可采用的）。
常用绘图比例表1-1-3
三、燃气专业设计制图标准
1.图纸中的计量单位使用法定计量单位
2.图纸标注
1）设计图上标注的长度单位为米（或毫米）：
①管道长度、相对距离一般以米为单位；管径及壁厚以毫米为单位；燃气
工程室内平面图管道定位尺寸一般以毫米为单位，管道长度以米为单位（小数点后保留1位）；室外平面图管道定位尺寸和管道长度都以米为单位（小数点后保留1位）；材料表中的管道长度一般保留整数。
②标高的单位一律为米。
管路一般标注管中心的标高，必要时，也可标注
管底或管顶的标高，标高一般注至小数点以后二位。
零点标高注成±
0.00，正标高前可不加正号（+），但负标高前必须加注负号（—）。
③室内燃气管道一般标注管中心的标高；室外地埋管线一般标注管底标高；
室外架空管线一般标注管中标高。
④室内管道应标注相对标高，室外管道宜标注绝对标高，当无绝对标高资
料时，可标注相对标高，但应与总图专业一致。
6—图9
图7图8图9
⑥标高一般应标注在管路的起始点、末端、转弯及交点处。
2）建筑平面图应有轴线号，并标明房间的用途。
3）设计图纸中注明室外地面高程，系统图、断面图中应注明相对高程。
建筑物周边控制点设计标高，以±0.00或绝对标高表示。
在一张施工图上，只能有一个基准面±0.00。
4）局部放大图图名一般放在图形的下面，并在图名的下面画粗细线各一道，比例注写在细实线下侧。
5）图纸上所有字体，包括各种符号、字母代号、长度数字及文字说明等字型标准统一，字体可依据所选图幅大小采取相对应的字号，并应注意标点符号准确。
①选择合适的图幅，使整个图面布置合理。
设计文件及图面上所有文字（除
封面外）均采用txt.shx大字体hzdx。
宽度系数为0.7。
②在A3、A4图中，平面图、系统图各种标注字高采用3mm，其它文字说
明采用3.5～4mm，图名大小为4mm。
③在A2图中，平面图、系统图各种标注字高采用3～3.5mm，其它文字说
明采用4～4.5mm，图名大小为5mm。
④在A1图中，平面图、系统图各种标注字高采用3.5～4mm，其它文字说
明采用4～4.5mm，图名大小为5mm。
⑤封面：字体采用黑体字，字号使用：“XX市天然气利用工程”及“XXXX
燃气管道工程”采用6号字，字宽系数0.8，阶段及档案号采用4号字，
字宽系数为1.0，“重庆市川东燃气工程设计研究院”采用4号字，字宽
系数1.0，证书编号及日期“XXXX年XX月XX日”采用3号字，字
宽系数为1.0。
⑥施工图纸中对不同规格的管道标注方法为：
无缝钢管：D×δ（如D89×4.5）
焊接钢管：（GB/T3091标准中外径大于和等于168.3的钢管）：D×δ
焊接钢管：（GB/T3091标准中外径不大于168.3的钢管）：DN（如DN80）PE管：dn（如dn90）
对管件的标注：钢管：DN
PE管：dn
6）文字说明要简洁流畅，采用专业名词、术语、法定计量单位；在全套图
纸中应前后一致。
7）数字、统计数字、各种计量、分数、倍数、百分数、图表编号等一般均用阿拉伯数字。
8）标注引出线应采用细直线表示，一般45°、60°、90°直线。
9）尺寸线及所注尺寸数字，应尽量标注在图画轮廓线以外，当必须标注在图画轮廓线以内时，在尺寸数字处的图例应断开，以避免尺寸与图例线相混淆。
尺寸起止符号宜用中粗短线绘制，其倾斜方向与尺寸界线成顺时针45°，长度宜为2-3mm。
10)文字说明及尺寸数字的头部方向一般为向上或向左。
11)标注半径、直径及坡度时，应在数字前加注代号。
例如R=150，DN40；i=3‰等。
12)半径及角度，弧的半径，一般标注在圆弧内部，采用箭头表示。
①较小的半径及直径，可标注在圆弧的外部。
较长的半径，可用折断线表示。
②角度采用箭头表示，当角度较小时，箭头可标注在角度轮廓线的外侧。
13)平面图中的方向标为指北针，指北针表示管道或建筑物的朝向。
外线燃气管道平面图，室内燃气管道及设备平面图均应有指北针，且指北针应由专业部门提供。
指北针的画法应正规，位置一般在图纸的右上方，指北针的大小：圆的直径为24mm,箭头的尾部宽3mm。
3.图线
1）一般采用细、中、粗三种图线宽度，主要工艺管线平面图中采用粗线宽0.7mm表示，系统图中采用线宽0.35mm表示。
平面图中显示的上升管或下降管的圆的直径应为直线宽的2倍。
如需绘制特殊图线时，可按有关标准的规定执行。
2）在同一张图纸内，相同比例的各图样，应选用相同的线宽度组。
3）图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
4.图层
为了方便专业设计的特性设置和修改，一般一个专业类型应单独设置图层。
燃气专业的燃气管道、各种标注、主要设备等可以选择位于同一个图层，也可以
分别位于各自的图层，但是务必要与原始资料的各图层明显区分开。
