卡尺操作规程

德信诚培训网

更多免费资料下载请进： 好好学习社区

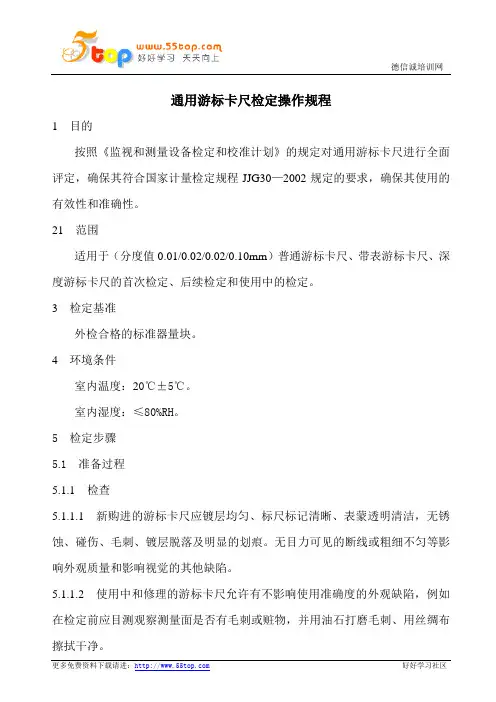

通用游标卡尺检定操作规程

1 目的

按照《监视和测量设备检定和校准计划》的规定对通用游标卡尺进行全面评定，确保其符合国家计量检定规程JJG30—2002规定的要求，确保其使用的有效性和准确性。

21 范围

适用于（分度值0.01/0.02/0.02/0.10mm）普通游标卡尺、带表游标卡尺、深度游标卡尺的首次检定、后续检定和使用中的检定。

3 检定基准

外检合格的标准器量块。

4 环境条件

室内温度：20℃±5℃。

室内湿度：≤80%RH。

5 检定步骤

5.1 准备过程

5.1.1 检查

5.1.1.1 新购进的游标卡尺应镀层均匀、标尺标记清晰、表蒙透明清洁，无锈蚀、碰伤、毛刺、镀层脱落及明显的划痕。无目力可见的断线或粗细不匀等影响外观质量和影响视觉的其他缺陷。

5.1.1.2 使用中和修理的游标卡尺允许有不影响使用准确度的外观缺陷，例如在检定前应目测观察测量面是否有毛刺或赃物，并用油石打磨毛刺、用丝绸布擦拭干净。 德信诚培训网

更多免费资料下载请进： 好好学习社区 5.1.1.3 游标卡尺必须标有制造厂名称或商标、MC标志、分度值和出厂编号以及本厂计量室的编号。

5.1.2 检定之前，用无腐蚀性的汽油将标准器（量块）及配套设备表面的防锈涂料洗净，用清洁的丝绸布擦拭干净，按顺序将量块排放在专用盒内。

5.1.3 恒温：检定之前，按照检定规程要求，将被检游标卡尺和量块一同放置于检定室内的工作台上，按照下表的规定进行恒温，工作环境应符合第4条款的规定。

测量范围（mm） 恒温时间（h）

平板工作台 木桌工作台

≤300 1 2

＞300～500 1.5 3

＞500～2000 2 4

5.1.4 检定之前将检定过程中使用的原始记录表及各类辅助用具准备好。

5.2 检定

5.2.1 使用标准器组进行检定时，应戴好手套，各受检测量面与计量标准器应轻轻接触，不得有碰撞现象。

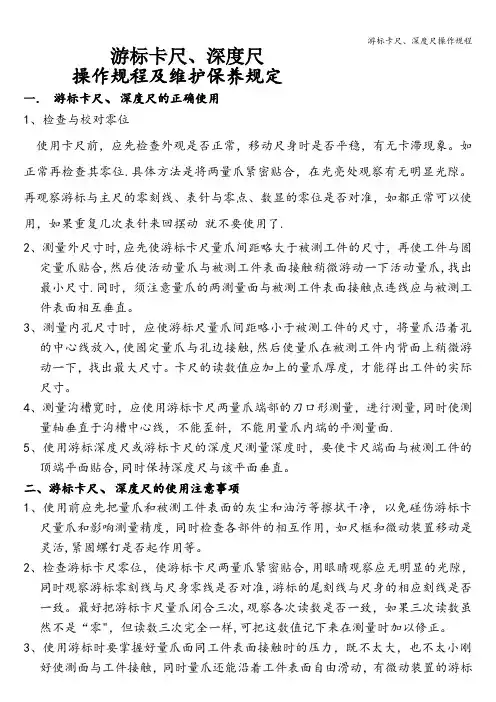

游标卡尺、深度尺操作规程

游标卡尺、深度尺

操作规程及维护保养规定

一． 游标卡尺、深度尺的正确使用

1、检查与校对零位

使用卡尺前，应先检查外观是否正常，移动尺身时是否平稳，有无卡滞现象。如正常再检查其零位.具体方法是将两量爪紧密贴合，在光亮处观察有无明显光隙。再观察游标与主尺的零刻线、表针与零点、数显的零位是否对准，如都正常可以使用，如果重复几次表针来回摆动 就不要使用了.

2、测量外尺寸时,应先使游标卡尺量爪间距略大于被测工件的尺寸，再使工件与固定量爪贴合,然后使活动量爪与被测工件表面接触稍微游动一下活动量爪,找出最小尺寸.同时，须注意量爪的两测量面与被测工件表面接触点连线应与被测工件表面相互垂直。

3、测量内孔尺寸时，应使游标尺量爪间距略小于被测工件的尺寸，将量爪沿着孔的中心线放入,使固定量爪与孔边接触,然后使量爪在被测工件内背面上稍微游动一下，找出最大尺寸。卡尺的读数值应加上的量爪厚度，才能得出工件的实际尺寸。

4、测量沟槽宽时，应使用游标卡尺两量爪端部的刀口形测量，进行测量,同时使测量轴垂直于沟槽中心线，不能歪斜，不能用量爪内端的平测量面.

5、使用游标深度尺或游标卡尺的深度尺测量深度时，要使卡尺端面与被测工件的顶端平面贴合,同时保持深度尺与该平面垂直。

二、游标卡尺、深度尺的使用注意事项

1、使用前应先把量爪和被测工件表面的灰尘和油污等擦拭干净，以免碰伤游标卡尺量爪和影响测量精度，同时检查各部件的相互作用，如尺框和微动装置移动是灵活,紧固螺钉是否起作用等。

2、检查游标卡尺零位，使游标卡尺两量爪紧密贴合,用眼睛观察应无明显的光隙，同时观察游标零刻线与尺身零线是否对准，游标的尾刻线与尺身的相应刻线是否一致。最好把游标卡尺量爪闭合三次,观察各次读数是否一致，如果三次读数虽然不是“零"，但读数三次完全一样,可把这数值记下来在测量时加以修正。

3、使用游标时要掌握好量爪面同工件表面接触时的压力，既不太大，也不太小刚好使测面与工件接触，同时量爪还能沿着工件表面自由滑动，有微动装置的游标游标卡尺、深度尺操作规程

游标卡尺是一种用于测量物体尺寸的工具，通常包括主尺、游标、测微螺母等组成。游标卡尺广泛应用于工程、制造、科学实验等领域。在使用游标卡尺进行测量时，需要遵循一些基本的测量标准和操作规程，以确保测量结果的准确性和可靠性。

以下是一些常见的游标卡尺测量标准和操作规程：

1. 读数规范：

- 游标卡尺通常分为主尺和游标，读数时应注意主尺和游标的位置。主尺上的刻度通常表示毫米，而游标上的刻度表示分数，如0.02毫米。读数时应注意游标零点与主尺的对齐。

2. 零点调整：

- 在开始测量前，应当进行零点调整，确保游标的零点与主尺的零点对齐。这样可以消除零点误差，提高测量精度。

3. 测量对象的摆放：

- 被测量的对象应当平放在测量平台上，确保测量时物体与卡尺保持垂直。这有助于减小测量误差。

4. 避免侧压：

- 在进行测量时，应尽量避免施加侧压力，以防止卡尺的弯曲或变形，从而影响测量的准确性。

5. 轻柔的接触：

- 游标卡尺在测量时应该轻柔地接触被测物体，避免用力过猛，以免变形或损坏。

6. 稳定的测量环境：

- 在进行测量时，应保持稳定的环境条件，避免外界震动或温度变化对测量结果的影响。

7. 多次测量取平均值：

- 为提高测量精度，可以多次测量同一物体，然后取平均值。这有助于减小测量误差。

8. 及时记录测量结果：

- 在测量过程中及时记录测量结果，确保数据的准确性。测量完成后，应清理和保养卡尺，以确保其长期稳定的性能。

以上是一些常见的游标卡尺测量标准和操作规程，具体使用时应根据具体的卡尺型号和用途参考相关的使用说明书和标准。

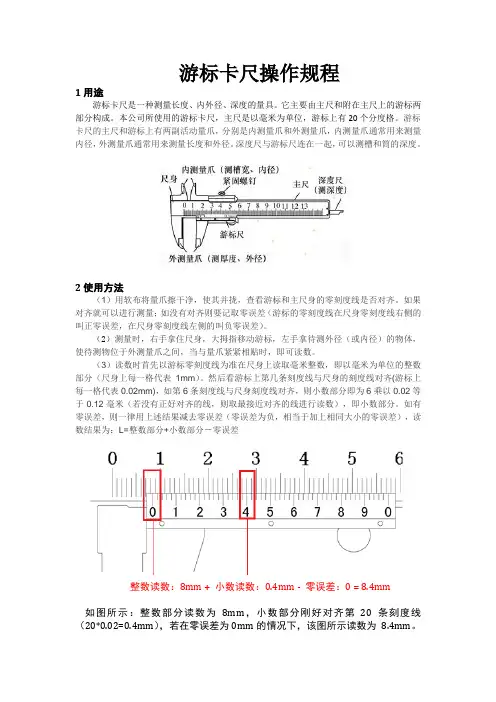

游标卡尺操作规程

1用途

游标卡尺是一种测量长度、内外径、深度的量具。它主要由主尺和附在主尺上的游标两部分构成。本公司所使用的游标卡尺，主尺是以毫米为单位，游标上有20个分度格。游标卡尺的主尺和游标上有两副活动量爪，分别是内测量爪和外测量爪，内测量爪通常用来测量内径，外测量爪通常用来测量长度和外径。深度尺与游标尺连在一起，可以测槽和筒的深度。

2使用方法

（1）用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量；如没有对齐则要记取零误差（游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差）。

（2）测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数。

（3）读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分（尺身上每一格代表1mm）。然后看游标上第几条刻度线与尺身的刻度线对齐(游标上每一格代表0.02mm)，如第6条刻度线与尺身刻度线对齐，则小数部分即为6乘以0.02等于0.12毫米（若没有正好对齐的线，则取最接近对齐的线进行读数），即小数部分。如有零误差，则一律用上述结果减去零误差（零误差为负，相当于加上相同大小的零误差），读数结果为：L=整数部分+小数部分－零误差

整数读数：8mm + 小数读数：0.4mm - 零误差：0 = 8.4mm

如图所示：整数部分读数为8mm，小数部分刚好对齐第20条刻度线（20*0.02=0.4mm），若在零误差为0mm的情况下，该图所示读数为 8.4mm。

3注意事项

（1）使用前，应先检查量具检定合格证是否在有效期内，如果没有合格证或合格证过期该量具绝对不能使用。

（2）游标卡尺是比较精密的测量工具，要轻拿轻放，不得碰撞或跌落地下。使用时不要用来测量粗糙的物体，以免损坏量爪，避免与刃具放在一起，以免刃具划伤游标卡尺的表面，不使用时应置于干燥中性的地方，远离酸碱性物质，防止锈蚀。
