N30-3.43/435型汽轮机使用说明书

1、用途及应用范围

N30-3.43/435型汽轮机系单缸、中温中压、冲动、凝汽式汽轮机。额定功率30MW，与汽轮发电机配套，装于热电站中，可作为电网频率为50HZ地区城市照明和工业动力用电。

其特点是结构简单紧凑、操作方便、安全可靠。汽轮机不能用以拖动变速旋转机械。

2、主要技术数据

2.1 额定功率： 30MW

2.1 最大功率： 33MW

2.3 转速： 3000r/min

2.4 转向： 从机头看为顺时针方向

2.5 转子临界转速： 1622.97r/min

2.6 蒸汽参数：

压力： 3.43MPa

温度： 435℃

冷却水温： 27℃（最高33℃）

排汽压力（额定工况）： 0.0086MPa

2.7 回热抽汽： 4级（分别在3、6、8、11级后）

2.8给水加热： 2GJ+1CY+1DJ

2.9 工况：

工

况

项

目 进汽量 抽汽量 排汽量 冷却水温 电功率 汽耗

Go Gc Ge Ne

t/h t/h t/h ℃ kW Kg/kw·h

额定工况 131.0 0.0 102.77 27 30007.1 4.366

夏季凝汽工况 135.5 0.0 107.98 33 30029.4 4.512

最大凝汽工况 145.0 0.0 114.14 27 33055.7 4.387

最大供热工况 143.5 20.0 93.51 27 30049.2 4.776

70%额定负荷工况 93.0 0.0 73.93 27 21013.9 4.426

-

30MW凝汽式汽轮机组启动及调试措施

批准：刘书策

审核：张 力

编制：石增玲

二00五年七月三日

-

目 录

一、汽轮发电机组启动试运行的目的

二、汽机及其辅机设备的技术参数

三、启动前应达到和具备的条件

四、启动前应注意的事项

五、机组启动前的调整与试验

六、安装后汽轮机试运行

- 一、汽轮发电机组启动的目的

1.1检查鉴定新装机组其主汽系统、凝结水（给水）系统、循环水系统、轴封真空系统、疏放水系统、油系统、调速系统、汽机保护系统、辅机系统及其设备的运行性能，对新装设备及热力系统进行运行考核，为连续运行、安全投入生产创造条件。

1.2检查测取汽轮机运转、升速过程中各项主要技术指标变化及经济性，检验安装质量及制造质量。

1.3调速系统性能参数整定及超速等保护试验，以及试运中的消缺。

1.4测取汽轮机运行参数，检验汽轮机运行性能及有关表计指示的正确性。

1.5完成电气试验

1.6并网、带负荷运行。

二、汽机及其辅机设备的技术参数

2.1汽轮机主要技术参数

（1） 型号：N30-3.43 K1830型汽轮机（青岛捷能汽轮机股份有限公司）

（2） 新蒸压力：3.43Mpa

（3） 新蒸汽温度：435℃

（4） 额定进汽量：135t/h

（5） 最大进汽量：147 t/h

（6） 额定功率：30MW

最大功率：30MW

（7） 转速：3000r/min

（8） 临界转速：～1826r/min

- （9） 排汽压力：0.0064 Mpa

（10）冷却水温：20℃ 最高33℃

（11）给水温度：150℃

（12）补给水温度80℃

（13）汽轮机总重（不连凝汽器）75T

（14）汽轮机转子（总重）12T

（15）汽轮机安装时最大件重量～26T

2.2冷凝器： 型号：N-2200

冷却面积：2200m2

设计冷却水量：6000T

设计冷却水温：20/33℃

水道数：3

循环水阻：0.055Mpa

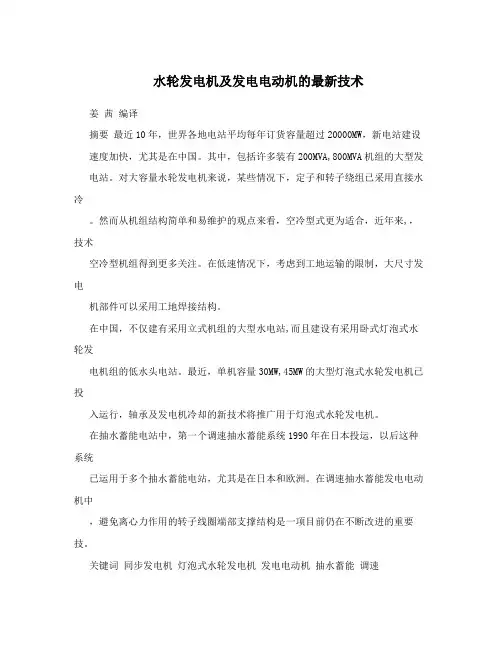

水轮发电机及发电电动机的最新技术

姜 茜 编译

摘要 最近10年，世界各地电站平均每年订货容量超过20000MW，新电站建设

速度加快，尤其是在中国。其中，包括许多装有200MVA,800MVA机组的大型发

电站。对大容量水轮发电机来说，某些情况下，定子和转子绕组已采用直接水冷

。然而从机组结构简单和易维护的观点来看，空冷型式更为适合，近年来,，

技术

空冷型机组得到更多关注。在低速情况下，考虑到工地运输的限制，大尺寸发电

机部件可以采用工地焊接结构。

在中国，不仅建有采用立式机组的大型水电站,而且建设有采用卧式灯泡式水轮发

电机组的低水头电站。最近，单机容量30MW,45MW的大型灯泡式水轮发电机已投

入运行，轴承及发电机冷却的新技术将推广用于灯泡式水轮发电机。

在抽水蓄能电站中，第一个调速抽水蓄能系统1990年在日本投运，以后这种系统

已运用于多个抽水蓄能电站，尤其是在日本和欧洲。在调速抽水蓄能发电电动机中

，避免离心力作用的转子线圈端部支撑结构是一项目前仍在不断改进的重要技。

关键词 同步发电机 灯泡式水轮发电机 发电电动机 抽水蓄能 调速 1 引 言

气候变化和环境恶化的影响已成为全球范围内的一个大问题，每一个国家都把减少温室气体的排放作为焦点。在这样的环境下，水力发电又重新被认定是一种环境友好型电力系统，许多国家正大力建设水电站，尤其是在中国。

另外，人们又注意建设抽水蓄能电站。抽水蓄能电站已应用多年，它可以在电力需求高峰时发电，而在电力需求降低时则将电能储存下来，以平衡电力供给和满足电网需要。继而，近年来，由于间断性可再生能源尤其是风电的增长，电网稳定性已成为一个主要问题，传统的抽水蓄能又备受关注。调速抽水蓄能可通过改变机组转速控制水泵输入功率，更为有效地改善电网稳定性。

100多年来，东芝水电公司制造的水轮发电机和发电电动机已遍布全世界，促进了水力发电的发展。本文介绍了东芝水电公司水轮发电机和发电电动机(包括调速抽水蓄能系统)

299浪详电站水轮发电机设计 张拴虎 （天津市天发重型水电设备制造有限公司 天津 300400） 摘要 浪详电站装有2台水轮发电机组，单机容量为15MW，电站总装机容量为30MW。本文论述了浪详水轮发电机的基本特性、结构设计及通风系统等。 关键词： 水轮发电机 结构设计 通风冷却 1 引言 浪详水电站座落于位于珠江流域柳江水系一级支流龙江的上游（贵州境内称为打狗河）上，电站为引水式，共装机2台，单机容量15000kW。电站在电网中担任基、峰荷运行，也可脱网单独运行。 2 发电机主要技术数据 型号 SF15-28/5500 额定功率/容量 15MW/18.75MVA 额定功率因数 0.80(滞后) 额定电压 10.5KV 额定电流 1030.9A 额定频率 50 Hz 额定转速 214.3r/min 飞逸转速 410r/min 短路比 1.01 额定励磁电压 156V 励磁电流 855A 额定效率 96.8％ 定转子绕组绝缘等级 F级 铁心绝缘等级 F 转动惯量 1000t.m2 推力轴承负荷 175t 励磁方式 静止可控硅励磁 冷却系统 密闭自循环径向端部回风空气冷却系统 3 发电机总体结构 3.1 总体布置 发电机为三相凸极同步发电机，机组整体结构采用立轴三导悬式结构。发电机设上、下两导轴承（水轮机设有水导），推力轴承位于转子上面上机架中心体上（见图1），采用空气冷却。发电机主要部件包括：定子、转子、推力轴承、上导轴承和上机架、下导轴承和下机架、空气冷却系统、机械制动及系统、灭火系统等。 采用立轴三导悬式结构的优点是：机组的径向机械稳定性较好，轴承损耗较小，维护检修方便。 图1浪详电站水轮发电机总装图 发电机定子机座下端经12个基础板与混凝土基础固定，上端连接上机架。从定子铁心内径可整体吊出发电机下机架及水轮机顶盖。可在不吊出转子、不拆除上机架的条件下，拆卸和挂装磁极，检查定子线圈端部或更换定子线圈。 转子是轴系和通风系统的组成部分。轴系由发电机转子本体、发电机大轴、水轮机大轴及转轮组成。转子支架、磁轭和磁极构成径向通风回路的压力源。 上机架为负荷机架，中心体上部为推力轴承，内部为上导轴承。上机架通过6个支臂与定子机座连接。 下机架内有下导轴承，4个支臂下端通过基础板与混凝土基础固定。支臂兼做制动器的基础。 3.2 定子
