莱特莱德滨特尔特种水分离设备

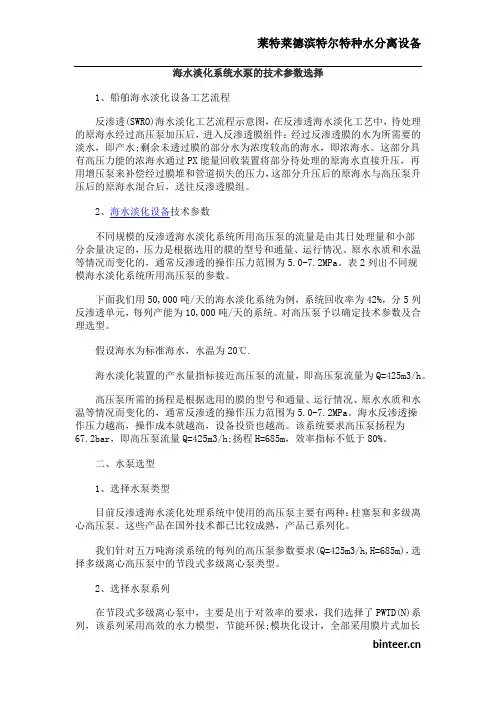

海水淡化系统水泵的技术参数选择

1、船舶海水淡化设备工艺流程

反渗透(SWRO)海水淡化工艺流程示意图，在反渗透海水淡化工艺中，待处理的原海水经过高压泵加压后，进入反渗透膜组件：经过反渗透膜的水为所需要的淡水，即产水;剩余未透过膜的部分水为浓度较高的海水，即浓海水。这部分具有高压力能的浓海水通过PX能量回收装置将部分待处理的原海水直接升压，再用增压泵来补偿经过膜堆和管道损失的压力，这部分升压后的原海水与高压泵升压后的原海水混合后，送往反渗透膜组。

2、海水淡化设备技术参数

不同规模的反渗透海水淡化系统所用高压泵的流量是由其日处理量和小部分余量决定的，压力是根据选用的膜的型号和通量、运行情况、原水水质和水温等情况而变化的，通常反渗透的操作压力范围为5.0-7.2MPa。表2列出不同规模海水淡化系统所用高压泵的参数。

下面我们用50,000吨/天的海水淡化系统为例，系统回收率为42%，分5列反渗透单元，每列产能为10,000吨/天的系统。对高压泵予以确定技术参数及合理选型。

假设海水为标准海水，水温为20℃.

海水淡化装置的产水量指标接近高压泵的流量，即高压泵流量为Q=425m3/h。

高压泵所需的扬程是根据选用的膜的型号和通量、运行情况、原水水质和水温等情况而变化的，通常反渗透的操作压力范围为5.0-7.2MPa。海水反渗透操作压力越高，操作成本就越高，设备投资也越高。该系统要求高压泵扬程为67.2bar，即高压泵流量Q=425m3/h;扬程H=685m，效率指标不低于80%。

二、水泵选型

1、选择水泵类型

目前反渗透海水淡化处理系统中使用的高压泵主要有两种：柱塞泵和多级离心高压泵。这些产品在国外技术都已比较成熟，产品已系列化。

我们针对五万吨海淡系统的每列的高压泵参数要求(Q=425m3/h,H=685m)，选择多级离心高压泵中的节段式多级离心泵类型。

CUE, 110-250 kW

安装和使用说明书GRUNDFOS 说明书

中文 (CN)

2中文 (CN) 安装和使用说明书

中文版本

目录

页

1. 本文献中所用符号

2. 概述

本手册对功率范围在110-250kW之间的格兰富CUE变频器的所有方面作出说明。

将本手册放在CUE附近可以随时拿到的地方。

2.1 概述

CUE是一个专门为水泵设计的变频器产品系列。

通过CUE中的启动指南,安装者可以快速设置各项中心参数并将CUE投入应用。

通过连接一个传感器或一个外部控制信号,CUE能够迅速调整水泵速度以适应实际流量需求。

2.2 应用

CUE系列产品和格兰富标准水泵是对配置整合变频器的格兰富E-泵产品的补充。

在这些情况下,CUE解决方案所提供的功能性与E-泵相同：

•在E-泵范围以外的主电源电压或功率范围内

•在不适合或不允许使用整合变频器的应用中。1.本文献中所用符号2

2.概述22.1概述22.2应用22.3参考资料3

3.安全与警告33.1警告33.2安全规范33.3安装要求33.4特定条件下的性能缩减3

4.标识44.1铭牌44.2包装标签4

5.机械安装45.1接收和储存45.2运输与拆箱45.3空间要求和空气流通55.4安装方式5

6.电气连接76.1电气保护76.2连接主电源和电机76.3连接信号终端86.4连接信号继电器116.5连接MCB 114传感器输入模块116.6电磁兼容问题 --正确的安装方式126.7RFI滤波器126.8输出滤波器136.9电机电缆13

7.运行模式14

8.控制模式148.1无控制运行 (开环)148.2控制运行 (闭环)14

9.菜单总览15

10.通过控制板进行设置1710.1控制面板1710.2恢复出厂设置1810.3CUE设置1810.4启动向导1810.5概述2310.6运行2410.7状态2510.8安装27

11.通过PC工具E-产品进行设置35

12.设置的优先级3512.1无总线信号的控制,现场运行模式3512.2总线信号控制,远程控制运行模式35

水泵技术参数

1 / 10 增压稳压机组、空调定压机组、消防泵组（含自动巡检）、污水泵技术要求

一、 招标内容

1.

北小营商务综合楼项目：消火栓稳压机组、喷淋稳压机组、消防水泵、污水泵，均自带控制箱（其中消防水泵含自动巡检系统）。

2. 厂家负责成套机组供应、运输到现场、指导施工方安装、培训、保修等。

3. 设备清单及技术参数表

项目名称

名称及编号 数量（套） 主要参数

消火栓稳压机组H-7 1 机组流量6m3/h，扬程31m H20；稳压罐储水容积300L，总容积2000L；稳压泵启泵压力0.22MPa，停泵压力0.27MPa； 立式水泵一备一用，互为备用；自带控制箱。

喷淋稳压机组H-8 1 机组流量3.6m3/h,扬程29m H20；稳压罐储水容积150L，总容积1000L；稳压泵启泵压力0.20MPa，停泵压力0.26MPa； 立式水泵一备一用，互为备用；自带控制箱。

空调补水定压机组L-3 1 机组流量1.5m3/h,扬程110m H20；系统启泵压力65KPa,停泵压力108KPa；安全阀开启压力120KPa；气压罐调节容积33L，总容积209L；采用不锈钢立式多级泵，两台互为备用，可双泵同时启动。变频器+PLC控制集成控制。自带控制箱，变频器、PLC采用ABB、西门子等同档次产品。

消火栓加压泵H-2\3 2 水泵型号：XBD13.5/40-90-HY，流量144m3/h,扬程140m H20；

自带控制箱及自动低频巡检系统，喷淋与消火栓水泵共用巡检系统。

喷淋加压泵H-4\5 2 型号：XBD13.5/40-90-HY，流量144m3/h,扬程130m H20；

自带控制箱及自动低频巡检系统，喷淋与消火栓水泵共用巡检系统。 水泵技术参数

2 / 10 污水泵（车库、机房） 34 型号：50WQ15-20-2.2，流量15m3/h,扬程20m H20.功率3KW。一备一用带搅刀及耦合装置，每两台水泵配一套双电源控制箱，超高位启动双泵。

格兰富水泵（上海）有限公司 Grundfos Pumps(shanghai) Co.,Ltd

1 HYDRO MPC 启动、运行、维护指导 一、 启动指导：在启动前，要做到以下几点： 机械： 1）检查从水箱到主进水口的阀门是否在开的位置。 2）检查水泵进出口阀门，气压罐阀门是否在开的位置。 3）检查传感器和压力表上的阀门是否在开的位置。 4）打开泵上放气螺钉，放气，直到水流平稳地流出后再关闭。 电气检查与操作 1）检查控制箱的电源供给是否正常。 2）检查控制箱中各水泵，变频器电源供给开关是否闭合。 3）检查断路器F01（CU352电源供给）是否闭合。 4）检查CU352控制器是否存在报警信息。若存在报警信息，请根据报警提示排查故障。 5）开机运行，若系统外部管路已排空，开机前请将泵组出口总阀开启1/3，待外部管路 充满水后，再全部打开。 二、 设置与查询故障信息向导 控制屏按键说明 说明 （1） 右指箭头（位置2） 在菜单结构中按 ”>” 进入下一条菜单。如果在设置菜单亮起时按 ”>” 则进入状态菜单。 （2） 上下箭头（位置4和5） 按上下箭头在菜单目录中上下移动 （3） 加和减（位置6和7） 按“+”和“—”按钮来增高和降低数值。当按键“0k”按下时，输入的数值开始启用。 格兰富水泵（上海）有限公司 Grundfos Pumps(shanghai) Co.,Ltd

2 （4） 退出（位置8） 用“Esc”按钮在菜单中退回到前一页。 如果一个数值已更改，但“Esc”按钮被按下则新数值不会被保存。如果按“Esc”键前先按“ok”键，则数值会保存。 （5） 主页（位置9） 按“Home”按钮回到状态菜单 （6） “ok”按钮（位置10） “ok”按钮作为输入按钮，“ok”按钮还用来开始参数的设置。 1，开机运行 2，设置运行压力 3，修改缺水保护设置参数 4，查看与复位报警 5，长期停机操作 三、HYDROMPC系统保养指导建议 常规巡检 1，检查泵内是否有气体存在，若有气，请及时排除泵内空气。 2，检查电机轴承是否存在噪音，泵组运行是否存在异常声响。 3，检查所有的阀门的工作条件是否是全部打开。 4，检查电机的工作电压、电流是否在水泵电机额定范围内。 5，检查系统控制器，变频器是否存在报警信息。根据报警信息做详细记录。 合上控制柜主电源开关，在控制屏上选择运行菜单，将系统状态设正常置为正常 打开水泵进出口阀门，进行灌水排气，检查水泵周围无异常 按控制屏上的“home”键，返回状态菜单，观察水泵进出口压力是否正常 在控制屏上选择运行菜单 用上下键选择设置点1设定值 用“＋或—”来调整设定值，然后按“OK”键确定，按”HOME”键返回状态菜单，观察系统运行状况 在控制屏上选择进入设置主菜单,若设置密码保护，进去前需要输入密码 用上下键选择进入水泵监控功能 用上下键选择进入干转保护，进入后选择测量，入口压力 用上下键选择警告和报警压力，并用加减键改变设定值 当控制屏上红色报警灯亮时，状态菜单上会出现报警信息 选择到报警菜单，查看当前报警，以及报警记录，一般报警可以自动复位消除，红色指示灯将灭掉，报警信息将存入报警记录。如果报警信息仍然存在，则必须消除该故障之后才会复位 选择到运行菜单，用上下键选择系统运行状态到停止 待水泵停止运行后，关闭控制柜主电源 格兰富水泵（上海）有限公司 Grundfos Pumps(shanghai) Co.,Ltd
