电光调制器

简介

电光调制器（Electro-Optic Modulator，EOM）是一种利用外加电场改变光的折射率而实现光信号调制的器件。其主要应用于光通信、光纤传感和光学仪器中。本文将介绍电光调制器的工作原理、分类、应用以及未来发展方向。

工作原理

电光调制器利用光学材料的Pockels效应实现调制光信号的功能。Pockels效应是指在某些晶体中，当施加外加电场时，晶体的折射率发生变化。其基本原理是通过施加电场，改变光传输介质中的折射率，从而实现光信号的调制。

一般而言，电光调制器由电光晶体和电极两部分组成。电光晶体通常选用具有Pockels效应的非线性晶体，如锂铌酸锂（LiNbO3）、锂钼酸锂（LiMoO3）等。当电压施加到电光晶体上时，电场会改变晶体中的分子极化状态，从而改变光的传播速度和方向，从而实现对光信号的调制。

分类

根据工作原理和结构的不同，电光调制器可以分为以下几类： 未知驱动探索，专注成就专业

2

平面型电光调制器

平面型电光调制器是一种常见的电光调制器。其结构由一个电光晶体块和两个电极构成。光信号通过电光晶体传播时，施加在电极上的电场会改变光的折射率，从而实现对光信号的调制。

波导型电光调制器

波导型电光调制器是基于光波导结构的一种调制器。其结构由光波导和电极构成。光信号通过光波导传播时，在电极的作用下，调制电场会改变光波导中的折射率，从而实现对光信号的调制。由于电场仅在波导中传播，波导型电光调制器具有较高的调制速度和较低的驱动电压。

光纤型电光调制器

光纤型电光调制器是将电光晶体直接集成在光纤中的一种调制器。其结构由光纤和电光晶体构成。光信号在光纤中传播时，施加在电光晶体上的电场会改变光纤中的折射率，从而实现对光信号的调制。光纤型电光调制器具有体积小、集成度高的特点。

应用

电光调制器作为光通信、光纤传感和光学仪器中的关键设备，具有广泛的应用。

偏振光实验报告

实验1. 验证马吕斯定律

实验原理：某些双折射晶体对于光振动垂直于光轴的线偏振光有强烈吸收，

而对于光振动平行于光轴的线偏振光吸收很少（吸收 o光，通过 e光），这种对线 偏振光的强烈的选择吸收性质，叫做二向色性。具有二向色性的晶体叫做偏振片。

偏振片可作为起偏器。自然光通过偏振片后，变为振动面平行于偏振片光轴

（透振方向），强度为自然光一半的线偏振光。如图 1、图2 所示：

图 1 中靠近光源的偏振片P1为起偏器，设经过P1后线偏振光振幅为 A0（图 2所示），光强为I0。P2与P1夹角为,因此经P2后的线偏振光振幅为A =

A0 cos， 光强为I = A02 cos2=I0 cos2,此式为马吕斯定律。

实验数据及图形：

P1 P2

单色自然光 线偏光 线偏光

图1 图2 从图形中可以看出符合余弦定理，数据正确。

实验 2.半波片，1/4 波片作用

实验原理：偏振光垂直通过波片以后，按其振动方向（或振动面）分解为寻 常光（o 光）和非常光（e光）。它们具有相同的振动频率和固定的相位差（同波 晶片的厚度成正比），若将它们投影到同一方向，就能满足相干条件，实现偏振 光的干涉。

分振动面的干涉装置如图 3所示，M 和N 是两个偏振片，C 是波片，单色自

然光通过 M变成线偏振光，线偏振光在波片 C中分解为 o光和 e光，最后投影在 N 上，形成干涉。

图 3 分振动面干涉装置

考虑特殊情况，当M⊥N 时，即两个偏振片的透振方向垂直时，出射光强为： I⊥ = I0 （sin2 2）（1- cos） ；当M∥N 时，即两个偏振片的透振方向平行时，出射 光强为：I = I0 （1-2sin2cos2+2sin2cos2cos）。其中θ为波片光轴与 M 透振方向的夹角，δ为 o 光和 e 光的总相位差（同波晶片的厚度成正比）。改变 θ、δ中的任何一个都可以改变屏幕上的光强。

晶体的电光效应与光电调制

实验目的：

1) 研究铌酸锂晶体的横向电光效应，观察锥光干涉图样，测量半波电压；

2) 学习电光调制的原理和试验方法，掌握调试技能；

3) 了解利用电光调制模拟音频通信的一种实验方法。

实验仪器：

1) 晶体电光调制电源

2) 调制器

3) 接收放大器

实验原理简述：

某些晶体在外加电场的作用下，其折射率将随着外加电场的变化而变化，这种现象称为光电效应。晶体外加电场后，如果折射率变化与外加电场的一次方成正比，则称为一次电光效应，如果折射率变化与外加电场的二次方成正比，则称为二次电光效应。晶体的一次光电效应分为纵向电光效应和横向电光效应

1、 电光调制原理

1) 横向光电调制

如图

入射光经过起偏器后变为振动方向平行于x轴的线偏振光，他在晶体感应轴x’,y’上的投影的振幅和相位均相等，分别设为

wtAexcos0' wtAeycos0'

用复振幅表示，将位于晶体表面（z=0）的光波表示为AEx)0(' AEy)0('

所以入射光的强度为 22'2'2)0()0(AEEEEIyxi•

当光通过长为l的电光晶体后，x’,y’两分量之间产生相位差 AlEx)(' iyAelE)('

通过检偏器出射的光，是这两个分量在y轴上的投影之和

1245cos)()('0iiyyeAelEE

其对应的输出光强It可写为 2sin2*2200AEEIyyt•

由以上可知光强透过率为2sin2itIIT

相位差的表达式 dlVrnlnnyx2230''22

当相位差为π时 ldrnVn22302

由以上各式可将透过率改写为 wtVVVVVTmsin2sin2sin022可以看出改变V0或Vm，输出特性将相应变化。

1) 改变直流电压对输出特性的影响

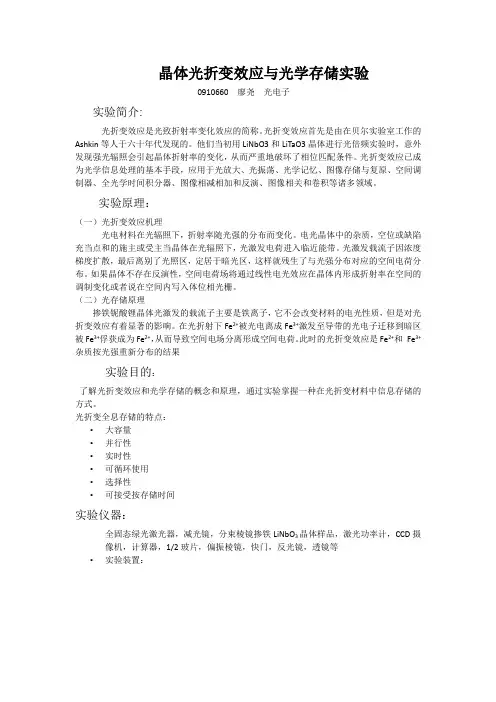

晶体光折变效应与光学存储实验

0910660 廖尧光电子

实验简介:

光折变效应是光致折射率变化效应的简称。光折变效应首先是由在贝尔实验室工作的Ashkin等人于六十年代发现的。他们当初用LiNbO3和LiTaO3晶体进行光倍频实验时，意外发现强光辐照会引起晶体折射率的变化，从而严重地破坏了相位匹配条件。光折变效应已成为光学信息处理的基本手段，应用于光放大、光振荡、光学记忆、图像存储与复原、空间调制器、全光学时间积分器、图像相减相加和反演、图像相关和卷积等诸多领域。

实验原理：

（一）光折变效应机理

光电材料在光辐照下，折射率随光强的分布而变化。电光晶体中的杂质，空位或缺陷充当点和的施主或受主当晶体在光辐照下，光激发电荷进入临近能带。光激发载流子因浓度梯度扩散，最后离别了光照区，定居于暗光区，这样就残生了与光强分布对应的空间电荷分布。如果晶体不存在反演性，空间电荷场将通过线性电光效应在晶体内形成折射率在空间的调制变化或者说在空间内写入体位相光栅。

（二）光存储原理

掺铁铌酸锂晶体光激发的载流子主要是铁离子，它不会改变材料的电光性质，但是对光折变效应有着显著的影响。在光折射下Fe2+被光电离成Fe3+激发至导带的光电子迁移到暗区被Fe3+俘获成为Fe2+，从而导致空间电场分离形成空间电荷。此时的光折变效应是Fe2+和 Fe3+杂质按光强重新分布的结果

实验目的：

了解光折变效应和光学存储的概念和原理，通过实验掌握一种在光折变材料中信息存储的方式。

光折变全息存储的特点：

• 大容量

• 并行性

• 实时性

• 可循环使用

• 选择性

• 可接受按存储时间

实验仪器：

全固态绿光激光器，减光镜，分束棱镜掺铁LiNbO3晶体样品，激光功率计，CCD摄像机，计算器，1/2玻片，偏振棱镜，快门，反光镜，透镜等

• 实验装置：

• 光折变存储器重全息图的写入是基于二波耦合的几何配置
