高压电缆头制作流程
一、引言
高压电缆头是电力传输和分配系统中的重要组成部分，用于连接高压电缆的终端。它具有良好的绝缘性能和电气连接功能，能够确保电力传输的安全和可靠性。本文将介绍高压电缆头的制作流程，以帮助读者了解其制作过程和关键步骤。
二、材料准备
制作高压电缆头所需的材料主要包括绝缘套管、绝缘填充物、金属接头、绝缘套管接头、绝缘胶、绝缘带等。在开始制作之前，需要确保所使用的材料符合相关标准，并进行必要的检查和测试。
三、制作步骤
1. 清洁工作：首先，需要将电缆头连接部分的表面进行清洁，确保无尘、无油污和杂质，以保证良好的接触和粘合效果。
2. 绝缘套管安装：将绝缘套管套在电缆头连接部分，确保套管长度和直径适合，并与电缆连接部分紧密贴合。
3. 绝缘填充物填充：在绝缘套管内填充绝缘填充物，以增强绝缘性能和固定电缆。
4. 金属接头安装：将金属接头连接在电缆头的金属部分，确保接头与电缆头连接紧密，并使用适当的工具进行固定。
5. 绝缘套管接头安装：将绝缘套管接头连接在绝缘套管的两端，确保接头与套管连接牢固，并使用绝缘胶进行固定。
6. 绝缘胶涂覆：在电缆头连接部分涂覆一层绝缘胶，以增强绝缘性能和防水效果。
7. 绝缘带包裹：使用绝缘带将电缆头连接部分进行包裹，确保绝缘带紧密贴合并固定电缆头。
8. 检查和测试：制作完成后，对电缆头进行必要的检查和测试，包括绝缘性能测试、电气连接测试等，以确保电缆头符合要求并能够正常工作。
四、注意事项
1. 制作过程中要注意安全，避免触电和其他意外事故的发生。
2. 使用的材料和工具要符合相关标准，并进行必要的检查和测试。
3. 制作过程中要保持环境整洁，避免灰尘和杂质对电缆头质量的影响。
4. 制作过程中要仔细操作，确保每个步骤的正确性和质量。
5. 制作完成后要进行必要的检查和测试，确保电缆头符合要求并能够正常工作。
五、结论
高压电缆头的制作流程包括清洁工作、绝缘套管安装、绝缘填充物填充、金属接头安装、绝缘套管接头安装、绝缘胶涂覆、绝缘带包裹以及检查和测试等步骤。制作过程中需要注意安全、材料质量和操作细节，以确保制作出符合要求的高压电缆头。通过本文的介绍，读者可以更好地了解高压电缆头的制作过程和关键步骤，为实际操作提供参考和指导。
1.0 目的
制作合格的YJYD型电缆接头，保证整个灯光回路的绝缘符合标准。
2.0 适用范围
本作业指导书适用于灯光维修电工，指导YJYD型灯光电缆接头的制作。
3.0 工作职责
严格执行飞行区作业要求，制作合格的YJYD型灯光电缆接头，保证飞行安全。
4.0 具体规定和要求

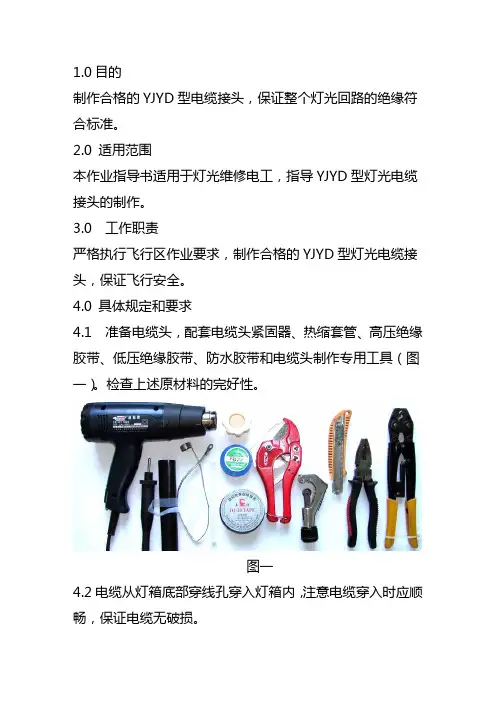

4.1 准备电缆头，配套电缆头紧固器、热缩套管、高压绝缘胶带、低压绝缘胶带、防水胶带和电缆头制作专用工具（图一）。检查上述原材料的完好性。
图一
4.2电缆从灯箱底部穿线孔穿入灯箱内，注意电缆穿入时应顺畅，保证电缆无破损。 4.3 在电缆线头50毫米处剥去电缆外层和铜皮（图二）。
图二
4.4剥去10毫米电缆外层露出铜皮（图三）。
图三
4.5在铜皮上套上接地线铜圈，用工具夹紧，然后剥去半导体层（图四）。
图四
4.6在线端15毫米处剥去绝缘层露出线芯（图五）。
图五
4.7 站在道肩面向灯箱，左手边压接插针电缆头，右手边压接插座电缆头，将内外层热缩管和旋紧器套在接头上（图六），用干净布除去线芯灰尘和油污。
图六
4.8选用压接钳的6毫米压模，压接二次（图七）。
图七
4.9检查电缆头是否压接合格后，先用一条高压胶带包扎（图八），再用低压绝缘胶带包扎两层（图九），然后用防水胶带包扎（图十）。
图八
图九
图十
4.10 电缆头压接处，用热缩套管热缩两次，内层热缩管长度为20厘米，外层为30厘米（图十一）。
图十一
4.11检验
用2500V兆欧表摇测电缆头绝缘电阻1000兆欧以上为合格。
10KV高压电缆头电缆终端接头制作方法及敷设
在工厂高压输送电工程施工中，10KV电缆安装及检修工程随处可见，这部分工作很多地方由工程所在地供电公司完成，与大家分享10KV电缆头制作、电缆终端和接头制作方法及高压电缆敷设要求，希望每个电气从业者都能掌握这一项技能。10KV电力电缆作为电力线路的一部分，因其故障几率低、安全可靠、出线灵活而得到广泛应用，10KV高压电缆在实际使用过程中一旦出故障，检修难度较大，危险性也大，因此10KV高压电缆制作和敷设时应严格遵循相关电气施工规范。
1、10kV高压电缆通道畅通，排水良好。金属部分的防腐层完整。隧道内照明、通风符合要求。
2、10kV高压电缆型号、电压、规格应符合设计。
3、10kV高压电缆外观应无损伤、绝缘良好，当对电缆的密封有怀疑时，应进行潮湿判断。
4、直埋电缆与水底电缆应经试验合格。
5、10kV高压电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。
6、敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。
7、在带电区域内敷设10kV高压电缆，应有可靠的安全措施。
8、10kV高压电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。
9、10kV高压电缆在终端头与接头附近宜留有备用长度。
1、剥10kV高压电缆外护套、铠装和内衬层。
将电缆校直、擦净，剥去A＋端子深度（C）长的外护套，绑扎线，留钢铠30mm，内护层10mm，其余的剥除；铜屏蔽端头用PVC胶带缠紧。
2、固定钢铠地线。
将钢铠上的油漆铁锈打光，把卡有“钢铠地线”标志环的地线用大恒力弹簧固定在钢铠上（为了牢固，地线要留有10-20mm的头，恒力弹簧将其绕一圈后，把露头的反折回来，再用恒力缠绕）。
3、缠填充胶。
自护套断口以下50mm至整个恒力弹簧，钢铠及内护层，用填充胶缠绕两层。
4、固定铜屏蔽线。
将另一地线的一头塞进三线芯中间，再将垫锥塞入，然后用此地线在三线芯根部包绕一圈，再用恒力弹簧在地线外环绕固定。
第 1 页 共 3 页 10kV电缆冷缩中间接头制作作业标准
一、概述
电缆冷缩中间接头是用于连接不同电缆段的绝缘部分，通过冷缩技术将接头固定在一起，使电缆能够正常传输电力。本文将介绍10kV电缆冷缩中间接头的制作作业标准。
二、材料准备
1. 接头套管：选用符合规定的绝缘套管，材质应为热缩材料，具有良好的绝缘性能。
2. 粘结材料：采用符合规定的冷缩胶，确保接头的绝缘性能和机械强度。
3. 助剂：为了保证接头制作的质量和可靠性，需要使用冷缩助剂来辅助完成接头制作。
三、工具准备
1. 剥皮刀：用于剥离电缆外皮，露出绝缘层。
2. 热风枪：用于加热冷缩套管，使其缩紧到接头上。
3. 电缆剥线钳：用于剥离电缆绝缘层，露出导体。
4. 终端压接钳：用于压接电缆终端或连接接头。
5. 测试仪器：用于对接头进行绝缘电阻和导通电阻测试。
四、制作步骤
1. 清洁工作区：确保工作区域清洁整洁，避免灰尘和杂质污染接头。 第 2 页 共 3 页 2. 剥离外皮：使用剥皮刀将电缆外皮剥离，露出电缆绝缘层。
3. 清理导体：用电缆剥线钳轻轻剥离绝缘层，将导体露出，并清理导体表面的氧化物和污垢。
4. 定位套管：将接头套管完整地套在电缆上，确保绝缘套管的位置正确。
5. 压接导体：使用终端压接钳将导体压接，确保导体与接头的连接牢固可靠。
6. 加热套管：使用热风枪均匀加热套管，使其缩紧到接头上，并与电缆绝缘层相结合。
7. 检查接头：完成接头制作后，需对接头进行可视检查，确保接头外观完整，无明显缺陷。
8. 测试接头：使用绝缘电阻和导通电阻测试仪器，对接头进行绝缘性能和导通性能测试，确保接头质量合格。
9. 记录作业信息：对每个接头的制作过程和测试结果进行记录，以便后期维护和管理。
五、质量控制
1. 确保选用符合规定的材料和工具，并对其进行质量检查和管理。
2. 在制作过程中，严格按照规定的步骤操作，确保接头制作质量。 第 3 页 共 3 页 3. 对每个接头进行可视检查和电性能测试，确保接头符合规定的要求。
