弯头三通天圆地⽅的展开图画法弯头三通天圆地⽅的展开图画法⼀、弯头多节弯头俗称虾⽶腰，是⽤来改变通风管道⽅向及其它装置的配件。

按其断⾯形状，可分为圆形、⽅形(或矩形)两种。

从理论上说，弯头的形状为圆环⾯，是不展曲⾯，在实际构形设计当中，为了便于展开加⼯，只好改为分节的办法，将圆环⾯改为圆柱⾯。

不同节数的弯头(a)直⾓间节*头，(b)直⾓三节弯头，c)直⾓四节弯头，(d)直⾓五节弯头在直⾓多节弯头中，有三节、四节和五节或更多节不同节数，如图8-1所⽰。

节数的多少视⼯程要求⽽定，节数越多，空⽓流通阻⼒就越⼩。

展开多节弯头，当图纸没有尺⼨要求时，应⾸先确定弯头R。

按照通风管配件要求，对R曲率半径的长度规定在1D～1．5D(D=弯头直径)范围内。

如图(b)所⽰，从结合线的度数看，⾸尾每节为22，中间节为450，是⾸尾节的⼆倍。

如按份数分，即⾸尾备⼀份，中间节为⼆份。

其它多节依此类推，即⽆论多少节弯头，中间节等于⾸尾节。

(1) 等径三节直弯头1)图8—2所⽰为三节直⾓弯头。

⽤已知尺⼨画出主视图A、B、C、D，⽤图8—1(b)⽅法求出结合线E-F、G-H。

2) 6等分断⾯半圆周1……7，由各点向上作垂线，与G—H结合线相交点1……7，再由各点作F-H的平⾏线，在E-F结合线交1”……7”。

3)作C—D的延长线，在延长线上截取E1—E2等于断⾯圆周展开长度，均分12等分，由各点作上垂线，与G—H结合线上各点所引的⽔平线对应相交点10……70……10，将各点连圆滑曲线，即得尾节(⾸节)的展开图。

4)作△EOG的平分钱I—J并延长(中节基准线)，在延长线上以7……1……7的顺序截取(因尾节咬⼝缝在G—C处，考虑咬⼝缝过厚的影响，中节咬⼝缝应与前咬⼝错开(中节改在F—H⾯)，以避免咬⼝缝过厚带来加⼯困难。

5)在I⼀J延长线上，截取断⾯展开长度J1⼀J2，照录断⾯各等分点长得7……1……7点，过各点作J1⼀J2的直⾓钱，与E—F、G—H结合线上各点所引J 1⼀J2平⾏线对应相交点10……70……10，圆滑曲线连各点，即中间节展开图。

12、单击特征工具栏中的加厚工具，将“曲面—缝合1”作为“要加厚的曲面”， 设置厚度为2mm，确定后完成加厚1特征。
至此，三通建模完成。
选中所有曲面，插入曲面缝合； 然后加厚曲面； 效果如下图。
OK 谢谢观赏！
5、选择参考几何体工具栏中的基准轴工具，选择“两平面”选项，利用“右 视基准图”和“前视基准图”作为“参考实体”，创建基准轴1。
6、单击特征工具栏中的圆周阵列工具，选择“基准轴1”为阵列轴，选择“分 割线1”为“要阵列的实体”，实例数为3，确定后完成阵列（圆周）1。
7、单击曲面工具栏中的放样曲面工具，选择两相邻实体的边线为轮廓，“起 始/结束约束”均为“与面相切”，相切长度为1.3，确定后完成曲面—放样1 特征。
三通建模
所用工具及特征： 曲面旋转 分割线 基准轴 圆周阵列 放样曲面 填充曲面 加厚
1、选择前视基准面，绘制草图1。
பைடு நூலகம்
2、选择曲面工具栏中的旋转曲面工具，确定后完成曲面—旋转1特征。
3、选择上视基准图，绘制直线草图2。
4、选择曲线工具栏中的分割线选择“草图2”为“要投影的草图”，选择“面 1”为“要投影的面”，确定后完成分割线1。
8、按照步骤7分别完成另外“曲面—放样2”和“曲面—放样3”特征。
9、单击曲面工具栏中的填充曲面工具，选择三个相邻曲面实体的边线为轮廓 “曲率控制”下拉列表选择“相切”，确定后完成曲面填充1特征。
10、按照步骤9完成另一面的“曲面填充2”特征。
11、单击曲面工具栏中的缝合曲面工具，将所有曲面缝合，确定后完成曲 面—缝合1特征。

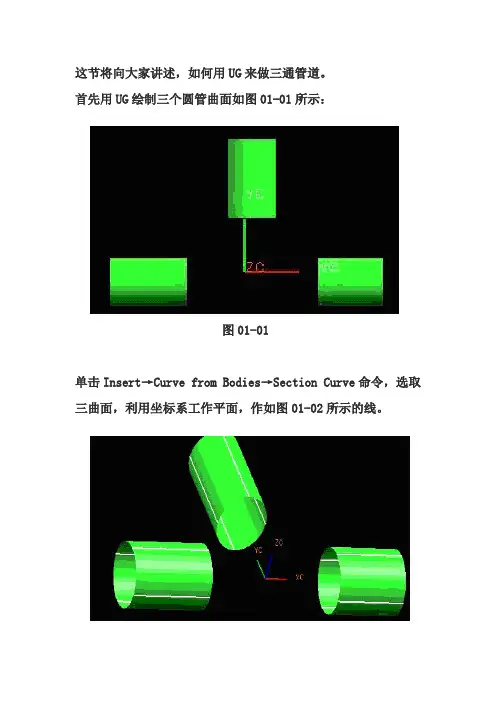

这节将向大家讲述，如何用UG来做三通管道。

首先用UG绘制三个圆管曲面如图01-01所示：图01-01单击Insert→Curve from Bodies→Section Curve命令，选取三曲面，利用坐标系工作平面，作如图01-02所示的线。

图01-02单击Insert→Curve from Curves→Brige Curve命令，做出图01-03所示曲线，G1连续。

图01-03单击Insert→Design Feature→Extrude命令，拉伸出如图01-04所示曲面。

图01-04创建网格曲面并单击Insert→Curve from Bodies→Section Curve命令，通过YZ平面得到一曲线，两线如图01-05所示。

图01-05将两段曲线倒圆角并沿着各个法向拉升出辅助面之后再用网格曲面做中间曲面如图01-06所示图01-06用网格曲面做如图01-07曲面效果如图所示图01-07修剪刚做的网格曲面如图01-08所示图01-08单击Insert→Mesh Surface→Though Curve Mesh命令,做一网格面，约束四边G1连续，单击Insert→Combine Bodies→Sew 命令，缝合两曲面如图01-09所示图01-09单击Insert→Datum/Point→Datum Plane命令，做XY和YZ两基准面。

单击Insert→Associative Copy→Instance命令，单击Mirror Body按钮，选取刚缝合面，通过刚做的YZ基准面做镜像。

再把两镜像曲面又缝合，然后通过XY平面做镜像，再缝合所有曲面。

单击Insert→Offset/Scale→Thicken Sheet命令，选取缝合面，做往内加厚5，结果如图01-10所示。

图01-10。

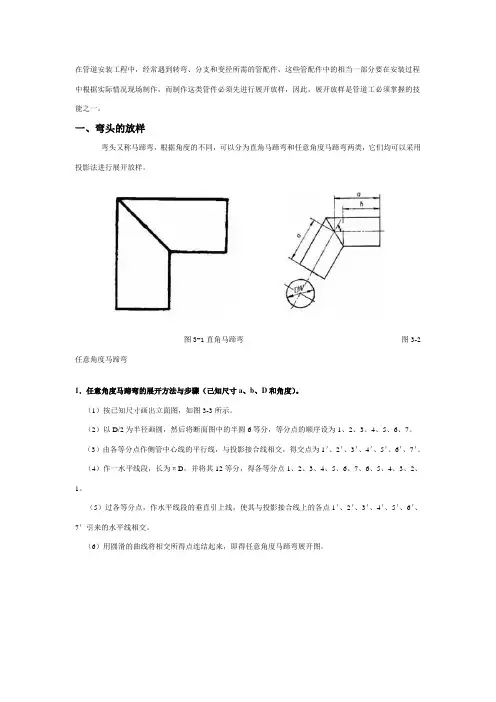

在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。

一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。

（1）按已知尺寸画出立面图，如图3-3所示。

（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。

（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。

（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。

（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。

（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。

图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。

图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。

（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
