WORD格式整理版 三圆弧一直线齿槽形状（摘自GB1244－85）

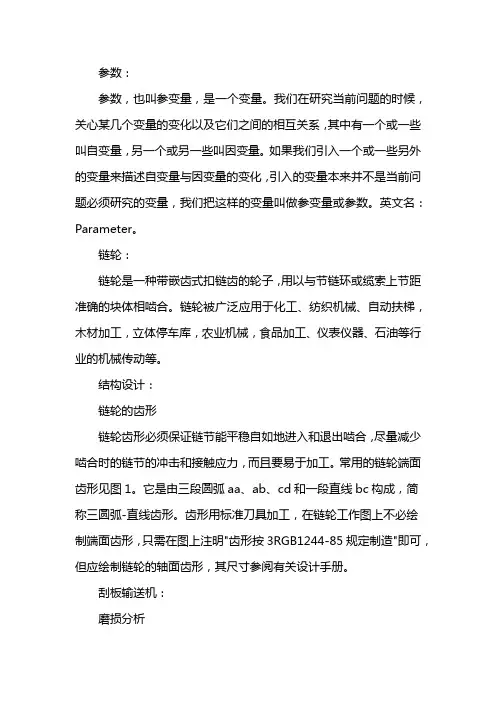

三圆弧一直线链轮相关参数说明
（这个word本来是在百度文库里面下载的，后来发现部分数据与设计手册有出入，且原word图片字迹不清，所以将其更改之后上传。部分公式由WPS2010编辑，表格数据无法查看请安装WPS2010）
名 称 符号 计 算 公 式
齿沟圆弧半径 =0.5025dr+0.05
齿沟半角（°） a/2 a/2=55°-60°/z
工作段圆弧中心O2的坐标 M M=0.8dr*sin（a/2）
T T=0.8dr*cos（a/2）
工作段圆弧半径 =1.3025dr+0.05
工作段圆弧中心角（°） β β=18°-56°/z
齿顶圆弧中心O3的坐标 W W=1.3dr*cos（180°/z）
V V=1.3dr*sin（180°/z）
齿形半角 r/2 r/2=17°-64°/z 范文.范例.参考
WORD格式整理版 齿顶圆弧半径 =dr[1.3cos(r/2)+0.8cosβ-1.3025]-0.05
工作段直线部分长度 =dr[1.3sin(r/2)-0.8sinβ]
e点至齿沟圆弧中心连线的距离 H
注：齿沟圆弧半径允许比表中公式计算的大0.0015+0.06mm。
链轮的基本参数及主要尺寸:
链轮的基本参数是配用链条的节距p，滚子直径d1，排距pt以及齿数z。链轮的主要尺寸及计算公式见下表。链轮毂孔最大许用直径见表。
表： 滚子链链轮主要尺寸（mm）
名称 代号 计算公式 备注
分度圆直径 d d=p/sin（180°/z）
齿顶圆直径
ad radpdd25.1max
radpzdd)6.11(min若为三圆弧一直线齿形，则
)180cot54.0(zpda 可在maxad与minad范围内选取，但当选用maxad时，应注意用展成法加工时有可能发生顶切（dr即配用链条滚子直径d1）
齿根圆直径
fd rfddd
radpzh5.0)8.0625.0(maxah是为简化放大齿形图的绘制而引入范文.范例.参考
WORD格式整理版
分度圆弦齿高 ah )(5.0minradph
若为三圆弧一直线齿形，则
pha27.0 的辅助尺寸，maxah相应于maxad，minah相应于minad
最大齿根距离 xL 奇数齿rxdzdL90cos
偶数齿rfxdddL
齿侧凸缘（或排间槽）直径 gd 76.004.1180cothzpdg h--内链板高度
注：ad、gd取整数，其他尺寸精确到0.01mm
三圆弧一直线画滚子链轮的方法
--------利用40-A滚子链的尺寸举例画
一． 基本数据
1．查表可得的数据 40-A滚子链 ---- 滚子套直径dr=39.68mm 连节距p=63.5mm 我用的链轮齿数z=17
二．一边画一边算数据
1．分度圆直径d=p/sin（180°/z） = 63.8÷sin(180°÷17)=345.5797mm
2.齿顶圆直径da=p（0.54+ctg180°/z）=63.5×(0.54+ctg180°÷17)=373.98325mm 范文.范例.参考
WORD格式整理版
3.画a-a圆弧。在分度圆正上方画一个十字作为定位用
圆弧a-a的半径r1=0.5025dr+0.05=0.5025×39.68+0.05=19.9892
圆弧a-a的弧度a/2=55°－60°÷z=55°－60°÷17=51.47° 范文.范例.参考
WORD格式整理版
4
M=0.8×39.68×sin51.47°=24.83276mm
T=0.8×39.68×cos51.47°=19.774mm
在CAD中利用偏移工具获得O2点 范文.范例.参考
WORD格式整理版
5.画圆弧a-b
a-b圆弧直径r2=1.3025dr+0.05=1.3025×39.68+0.05=51.7332mm（O2点到a点距离就是r2值）
a- b圆弧弧度β=18°－56°÷z=18°－56°÷17=14.706°
以O2为圆心，O2-a为半径画两个圆，连接O2-a（交叉连接）
利用构造线----角度-----参照----－14.706-----通过O2点 范文.范例.参考
WORD格式整理版
删除多余的线
范文.范例.参考
WORD格式整理版 6.画圆弧c-d，确定圆心O3的坐标
W=1.3×39.68×cos(180°÷17)=50.70568mm
V=1.3×39.68×sin(180°÷17)=9.478535mm
在CAD中利用偏移工具获得O3点
齿形半角r/2=17°－64°÷Z=17°－64°÷17=13.2353°
c-d圆弧半径r3=dr（1.3cos r/2+0.8cosβ－1.3025）－0.05 范文.范例.参考
WORD格式整理版 =39.68×(（1.3cos 13.2353°+0.8cos14.706°－1.3025）－0.05
=29.18475342mm
以O3为圆心r3为半径画圆
绘制e点所在的直线，通过齿轮的圆心，角度为
180°÷Z=180°÷17=10.58824°
画出直线
利用构造线----角度-----参照----13.2353-----通过b点
直线段b-c的长度
b-c=dr[1.3sin(r/2)-0.8sinβ]
=39.68×（sin13.2353°－0.8×sin14.706°）
=3.75168mm
以b点为圆心b-c长度为半径画圆交直线（利用构造线----角度-----参照----13.2353-----通过b点）于c点，连接bc，得到直线段，删除多余的线。 范文.范例.参考
WORD格式整理版
这就是画好的一个齿形，然后选择阵列，我的是17个齿，就选择阵列17分
清除掉多余的线 范文.范例.参考
WORD格式整理版
这样就画好了，自己根据书画的，如有不对的地方请指正。
