化工原理课程设计三效蒸发

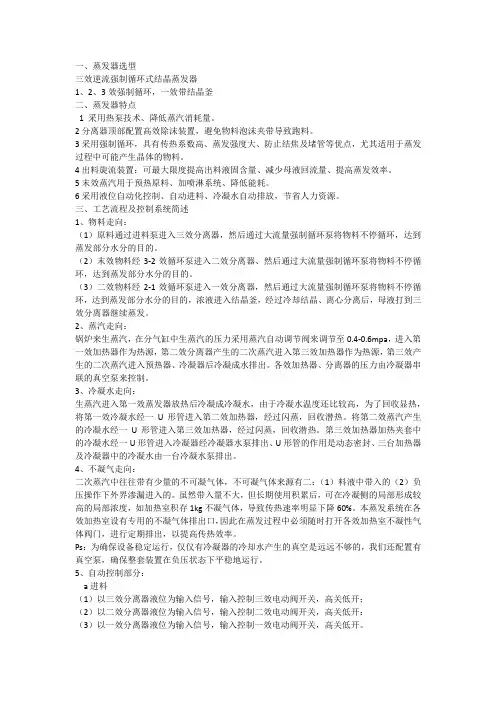

一、蒸发器选型

三效逆流强制循环式结晶蒸发器

1、2、3效强制循环，一效带结晶釜

二、蒸发器特点

1 采用热泵技术、降低蒸汽消耗量。

2分离器顶部配置高效除沫装置，避免物料泡沫夹带导致跑料。

3采用强制循环，具有传热系数高、蒸发强度大、防止结焦及堵管等优点，尤其适用于蒸发过程中可能产生晶体的物料。

4出料旋流装置：可最大限度提高出料液固含量、减少母液回流量、提高蒸发效率。

5末效蒸汽用于预热原料、加喷淋系统、降低能耗。

6采用液位自动化控制、自动进料、冷凝水自动排放，节省人力资源。

三、工艺流程及控制系统简述

1、物料走向：

（1）原料通过进料泵进入三效分离器，然后通过大流量强制循环泵将物料不停循环，达到蒸发部分水分的目的。

（2）末效物料经3-2效循环泵进入二效分离器、然后通过大流量强制循环泵将物料不停循环，达到蒸发部分水分的目的。

（3）二效物料经2-1效循环泵进入一效分离器，然后通过大流量强制循环泵将物料不停循环，达到蒸发部分水分的目的，浓液进入结晶釜，经过冷却结晶、离心分离后，母液打到三效分离器继续蒸发。

2、蒸汽走向：

锅炉来生蒸汽，在分气缸中生蒸汽的压力采用蒸汽自动调节阀来调节至0.4-0.6mpa，进入第一效加热器作为热源，第二效分离器产生的二次蒸汽进入第三效加热器作为热源，第三效产生的二次蒸汽进入预热器、冷凝器后冷凝成水排出。各效加热器、分离器的压力由冷凝器串联的真空泵来控制。

3、冷凝水走向：

生蒸汽进入第一效蒸发器放热后冷凝成冷凝水，由于冷凝水温度还比较高，为了回收显热，将第一效冷凝水经一U形管进入第二效加热器，经过闪蒸，回收潜热。将第二效蒸汽产生的冷凝水经一U形管进入第三效加热器，经过闪蒸，回收潜热。第三效加热器加热夹套中的冷凝水经一U形管进入冷凝器经冷凝器水泵排出、U形管的作用是动态密封、三台加热器及冷凝器中的冷凝水由一台冷凝水泵排出。

4、不凝气走向：

二次蒸汽中往往带有少量的不可凝气体，不可凝气体来源有二：（1）料液中带入的（2）负压操作下外界渗漏进入的。虽然带入量不大，但长期使用积累后，可在冷凝侧的局部形成较高的局部浓度，如加热室积存1kg不凝气体，导致传热速率明显下降60%。本蒸发系统在各效加热室设有专用的不凝气体排出口，因此在蒸发过程中必须随时打开各效加热室不凝性气体阀门，进行定期排出，以提高传热效率。

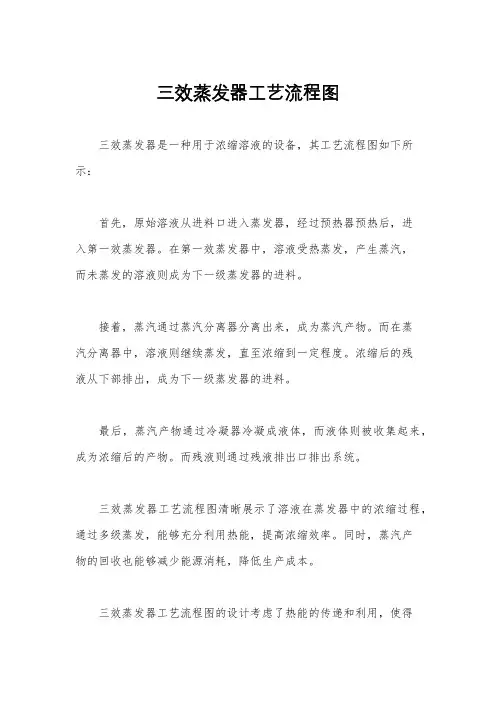

三效蒸发器工艺流程图

三效蒸发器是一种用于浓缩溶液的设备，其工艺流程图如下所示：

首先，原始溶液从进料口进入蒸发器，经过预热器预热后，进入第一效蒸发器。在第一效蒸发器中，溶液受热蒸发，产生蒸汽，而未蒸发的溶液则成为下一级蒸发器的进料。

接着，蒸汽通过蒸汽分离器分离出来，成为蒸汽产物。而在蒸汽分离器中，溶液则继续蒸发，直至浓缩到一定程度。浓缩后的残液从下部排出，成为下一级蒸发器的进料。

最后，蒸汽产物通过冷凝器冷凝成液体，而液体则被收集起来，成为浓缩后的产物。而残液则通过残液排出口排出系统。

三效蒸发器工艺流程图清晰展示了溶液在蒸发器中的浓缩过程，通过多级蒸发，能够充分利用热能，提高浓缩效率。同时，蒸汽产物的回收也能够减少能源消耗，降低生产成本。

三效蒸发器工艺流程图的设计考虑了热能的传递和利用，使得溶液能够在设备内充分蒸发浓缩，达到预期的浓缩效果。同时，蒸汽产物的回收利用也是工艺流程图的重要设计要素，能够提高能源利用效率，减少能源浪费。

总的来说，三效蒸发器工艺流程图清晰地展示了溶液在设备内的蒸发浓缩过程，通过多级蒸发和蒸汽产物的回收利用，能够提高浓缩效率，降低生产成本，是一种高效节能的浓缩设备。

三效降膜蒸发器工作原理

三效降膜蒸发器工作原理

1. 热效应：

三效式蒸发器利用一组膜共享热量，被加热的膜根据温度差，将热量传递给另一组膜，从而实现热效应。

2. 湿效应：

通过把进气的空气朝三效式膜的表面喷射，使液体汽化，再将蒸发的水分带入回收管中，达到湿效应的目的。

3. 温度效应：

在三效降膜蒸发器中，还设有冷却剂管，通过空气上料和冷却水进行结合，以达到温度调节的目的。

4. 压力差调整：

在三效式蒸发器内，除了空气上料，还有排气系统，通过空气上料和排气系统的压差调节，使得收集的水分能够更好的回收利用。

5. 冷凝效果：

在三效式蒸发器内，液体在湿效应的作用下，即可以蒸发，也可以冷凝，这样不仅提高了系统的效率，也保证了系统的稳定性。

6. 收集水分：

经过上述5个过程，液体有蒸发与冷凝，水分可以被收集到回收管中，以再次合理利用。

7. 安全控制：

三效式蒸发器的升温和降温是由电子装置进行控制的，压力波动也有控制设备，水蒸气也可以进行调节，保证系统的安全运行。

三效蒸发,各效换热面积比例

三效蒸发是一种蒸发技术，用于处理大量溶液，以提取其中的盐分或有机物。在三效蒸发中，溶液经过三次蒸发和冷凝，最终得到所需的盐或有机物。为了达到最佳的蒸发效果，各效的换热面积比例需要经过精心设计。

首先，我们需要了解各效的作用。在三效蒸发中，第一效主要用于蒸发大部分水分，第二效则用于进一步蒸发剩余的水分并回收热量，第三效则用于完全回收热量并确保系统的稳定运行。

根据三效蒸发的原理和各效的作用，我们可以得出各效换热面积的比例。通常来说，第一效的换热面积应最大，因为它是主要的蒸发器，需要处理大量的溶液。第二效的换热面积应小于第一效，但仍然较大，因为它需要接收第一效的浓缩溶液并进一步处理。第三效的换热面积应最小，因为它主要用于回收热量和稳定系统。

具体比例取决于实际应用和设备规格。一般来说，第一效与第二效的换热面积比例大约为1.5-2:1，而第二效与第三效的比例则约为1.2-1.5:1。当然，这只是一个大致的比例范围，实际的比例还需要根据具体的应用场景和设备参数进行调整。

值得注意的是，换热面积的比例并不是固定的，它可以根据实际运行情况进行调整。在实际操作中，我们可以通过观察蒸发效果、能耗和最终产品的质量等因素来不断优化各效的换热面积比例，以达到最佳的蒸发效果和经济效益。
