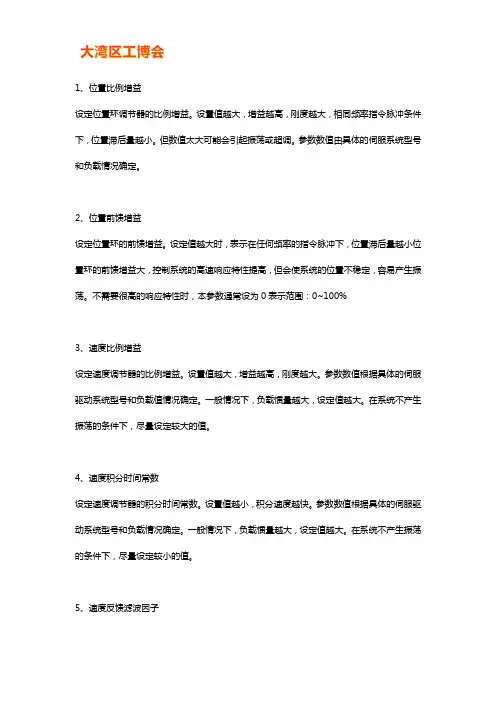

伺服驱动器参数设置方法

1、位置比例增益

设定位置环调节器的比例增益。设置值越大，增益越高，刚度越大，相同频率指令脉冲条件下，位置滞后量越小。但数值太大可能会引起振荡或超调。参数数值由具体的伺服系统型号和负载情况确定。

2、位置前馈增益

设定位置环的前馈增益。设定值越大时，表示在任何频率的指令脉冲下，位置滞后量越小位置环的前馈增益大，控制系统的高速响应特性提高，但会使系统的位置不稳定，容易产生振荡。不需要很高的响应特性时，本参数通常设为0表示范围：0~100%

3、速度比例增益

设定速度调节器的比例增益。设置值越大，增益越高，刚度越大。参数数值根据具体的伺服驱动系统型号和负载值情况确定。一般情况下，负载惯量越大，设定值越大。在系统不产生振荡的条件下，尽量设定较大的值。

4、速度积分时间常数

设定速度调节器的积分时间常数。设置值越小，积分速度越快。参数数值根据具体的伺服驱动系统型号和负载情况确定。一般情况下，负载惯量越大，设定值越大。在系统不产生振荡的条件下，尽量设定较小的值。

5、速度反馈滤波因子

设定速度反馈低通滤波器特性。数值越大，截止频率越低，电机产生的噪音越小。如果负载惯量很大，可以适当减小设定值。数值太大，造成响应变慢，可能会引起振荡。数值越小，截止频率越高，速度反馈响应越快。如果需要较高的速度响应，可以适当减小设定值。

6、最大输出转矩设置

设置伺服驱动器的内部转矩限制值。设置值是额定转矩的百分比，任何时候，这个限制都有效定位完成范围设定位置控制方式下定位完成脉冲范围。本参数提供了位置控制方式下驱动器判断是否完成定位的依据，当位置偏差计数器内的剩余脉冲数小于或等于本参数设定值时，驱动器认为定位已完成，到位开关信号为ON，否则为OFF。

在位置控制方式时，输出位置定位完成信号，加减速时间常数设置值是表示电机从0~2000r/min的加速时间或从2000~0r/min的减速时间。加减速特性是线性的到达速度范围设置到达速度在非位置控制方式下，如果伺服电机速度超过本设定值，则速度到达开关信号为ON，否则为OFF。在位置控制方式下，不用此参数。与旋转方向无关。

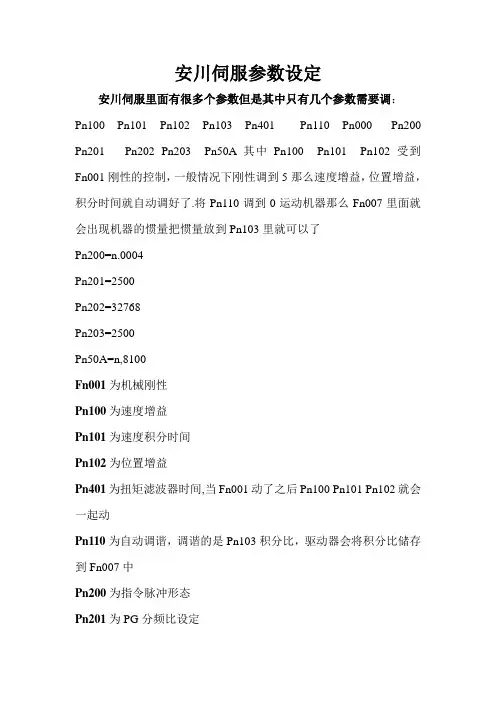

安川伺服参数设定

安川伺服里面有很多个参数但是其中只有几个参数需要调：

Pn100 Pn101 Pn102 Pn103 Pn401 Pn110 Pn000 Pn200

Pn201 Pn202 Pn203 Pn50A 其中Pn100 Pn101 Pn102受到Fn001刚性的控制，一般情况下刚性调到5那么速度增益，位置增益，积分时间就自动调好了.将Pn110调到0运动机器那么Fn007里面就会出现机器的惯量把惯量放到Pn103里就可以了

Pn200=n.0004

Pn201=2500

Pn202=32768

Pn203=2500

Pn50A=n,8100

Fn001为机械刚性

Pn100为速度增益

Pn101为速度积分时间

Pn102为位置增益

Pn401为扭矩滤波器时间,当Fn001动了之后Pn100 Pn101 Pn102就会一起动

Pn110为自动调谐，调谐的是Pn103积分比，驱动器会将积分比储存到Fn007中

Pn200为指令脉冲形态

Pn201为PG分频比设定 Pn202为电子齿轮比分子

Pn203为电子齿轮比分母

Pn50A为输入信号选择1

安川伺服驱动器和凯恩帝数控系统相配时只需设定以下参数

(见参数表);其余参数一般情况下不用修改。

Pn000 功能选择n.0010(设定值)

第0位：设定电机旋转方向;

设”1”改变电机旋转反向。

第1位：设定控制方式为:“1”位置控制方式。

Pn200 指令脉冲输入方式功能选择n.0101(设定值)

“1”正反双路脉冲指令(正逻辑电平)(设定从控制器送给驱动器的指令脉冲的类型)

Pn202 电子齿轮比(分子)

Pn203 电子齿轮比(分母)

根据不同螺距的丝杆与带轮比计算确定，计算方法如下：

Pn202/Pn203=编码器条纹数(32768)X4 / 丝杠螺距×带轮比×1000

伺服电机如何设置加减速时间来让它慢启动慢停止

伺服电机是一种具有位置控制功能的电机，可以精确控制输出轴位置和速度。当我们需要让伺服电机实现慢启动和慢停止时，需要设置合适的加减速时间。

慢启动和慢停止对于一些特殊应用场合非常重要，比如需要保护机械设备或者对位移位置要求很高的场景。在这种情况下，过快的启动和停止可能会造成机械设备的损坏或者无法满足位移精度的要求。

为了实现慢启动和慢停止，我们可以通过以下几种方法来设置加减速时间：

1.使用伺服驱动器的参数设置：现代伺服驱动器通常具有丰富的参数设置选项，可以通过设置加减速时间参数来实现慢启动和慢停止。具体的参数名称和设置方法可能会有所不同，可以参考伺服驱动器的操作手册中的参数设置部分。

2.使用闭环控制算法：伺服电机往往采用闭环控制算法，可以通过调整控制算法中的加减速时间常数来实现慢启动和慢停止。一般来说，控制算法中的加减速时间常数越大，慢启动和慢停止的效果越明显。

3.使用外部运动控制器：对于一些复杂的运动控制系统，我们可以使用外部的运动控制器来实现慢启动和慢停止。外部运动控制器通常具有更加灵活的控制算法和参数设置选项，可以根据实际需求来设置加减速时间。

无论使用哪种方法来设置加减速时间，我们都需要根据具体的应用需求来确定合适的数值。一般来说，加减速时间需要根据伺服电机的负载情况、惯性矩和控制系统的带宽等因素来确定。如果加减速时间过长，会导致启动和停止过程过于缓慢，影响工作效率；而如果加减速时间过短，可能会造成过大的冲击负荷和不稳定的运动。

为了设置合适的加减速时间

1.确定负载特性：首先需要了解伺服电机的负载特性，例如负载惯性矩、负载惯量等。根据负载特性可以确定合适的加减速时间范围。

2.设置初始值：根据伺服电机的负载特性，设置一个初始值作为加减速时间的起点。可以根据经验值或者制造商提供的建议来确定初始值。

3.调试和优化：根据实际的运动效果进行调试和优化。可以通过观察伺服电机的启动和停止过程，检查是否满足要求。如果需要进一步优化，可以逐渐调整加减速时间参数，直到达到所需的慢启动和慢停止效果。

伺服驱动器参数设置步骤

1.准备工作

在开始伺服驱动器参数设置之前，首先需要进行准备工作。包括安装好驱动器、连接好伺服电机，并确保电源和输入信号正常。

2.连接驱动器到电脑

使用RS485或者以太网等通信接口，将驱动器连接到电脑。可以通过USB转RS485接口或者以太网转串口的方式进行连接。

3.安装驱动器配置软件

4.参数备份

在进行参数设置之前，首先需要备份当前的驱动器参数。通常配置软件会提供备份和还原功能，可以将当前的参数备份到电脑上，以便后续的恢复或者对比。

5.参数设置

驱动器的参数设置包括基本参数、速度环参数、位置环参数和其他高级参数的设置。

5.1基本参数设置：

根据具体的应用，设置伺服驱动器的工作模式、编码器类型、输出方式等基本参数。

5.2速度环参数设置： 设置伺服驱动器的速度环参数，包括速度比例增益、速度积分增益、速度微分增益等。

5.3位置环参数设置：

设置伺服驱动器的位置环参数，包括位置比例增益、位置积分增益、位置微分增益等。

5.4其他高级参数设置：

根据具体需求设置其他高级参数，如过流保护、过压保护、过热保护等。

6.参数调试

设置好驱动器参数后，需要进行参数调试。通过配置软件提供的模拟功能，可以输入指定的速度和位置信号，观察伺服系统的响应情况。根据实际需求，调整相应的参数，使得伺服系统的性能达到最佳状态。

7.保存参数

参数调试完成后，需要将设置好的参数保存到驱动器中。在配置软件中选择保存参数的选项，将参数写入到驱动器的非易失性存储器中。

8.参数恢复

在进行参数设置之前备份的参数，可以在需要的时候恢复。通过配置软件提供的参数还原功能，将之前备份的参数恢复到驱动器中，恢复到之前的工作状态。 以上就是伺服驱动器参数设置的详细步骤。通过正确的参数设置和调试，可以保证伺服系统的稳定性和性能。同时，根据具体的应用需求，可以对伺服驱动器的参数进行优化和调整，以获得更好的控制效果。
