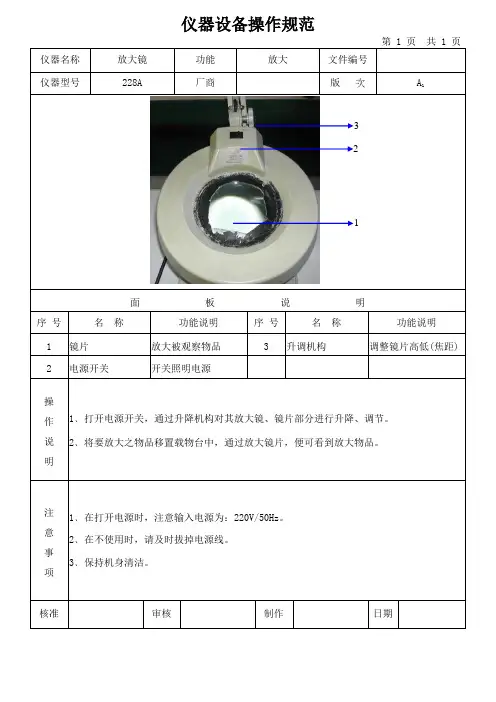

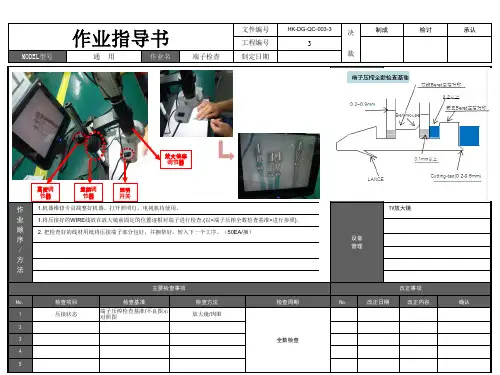

CCD放大镜操作指引

仪器设备操作规范
仪器名称 放大镜 功能 放大 文件编号 仪器型号 228A
厂商
版 次
A 1
面 板 说 明
序 号 名 称 功能说明 序 号 名 称 功能说明 1 镜片 放大被观察物品 3 升调机构 调整镜片高低(焦距) 2
电源开关
开关照明电源
操
作
说 明
1﹑打开电源开关，通过升降机构对其放大镜、镜片部分进行升降、调节。

2﹑将要放大之物品移置载物台中，通过放大镜片，便可看到放大物品。

注
意
事
项
1﹑在打开电源时，注意输入电源为：220V/50Hz 。

2﹑在不使用时，请及时拔掉电源线。

3﹑保持机身清洁。

核准 审核 制作 日期
1 2
3。

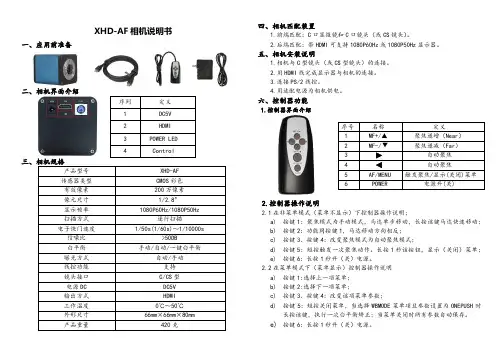

XHD-AF相机说明书一、应用前准备二、相机界面介绍四、相机匹配装置1.前端匹配：C口显微镜和C口镜头（或CS镜头）。

2.后端匹配：带HDMI可支持1080P60Hz或1080P50Hz显示器。

五、相机安装说明1.相机与C型镜头（或CS型镜头）的连接。

2.用HDMI线完成显示器与相机的连接。

3.连接PS/2线控。

4.用适配电源为相机供电。

六、控制器功能1.控制器界面介绍2.控制器操作说明2.1在非菜单模式（菜单不显示）下控制器操作说明；a)按键1：聚焦模式为手动模式，马达单步移动，长按该键马达快速移动；b)按键2：功能同按键1，马达移动方向相反；c)按键3、按键4：改变聚焦模式为自动聚焦模式；d)按键5：短按触发一次聚焦动作。

长按1秒该按钮，显示（关闭）菜单；e)按键6：长按1秒开（关）电源。

2.2在菜单模式下（菜单显示）控制器操作说明a)按键1:选择上一项菜单；b)按键2:选择下一项菜单；c)按键3、按键4：改变该项菜单参数；d)按键5：短按关闭菜单，当选择WBMODE菜单项且参数设置为ONEPUSH时长按该键，执行一次白平衡矫正；当菜单关闭时所有参数自动保存。

e)按键6：长按1秒开（关）电源。

八、使用注意事项1. 设备需要使用DC5V电源。

2. PS/2支持热插拔，必须使用本公司提供的专用控制器。

3. 显示器需要支持HDMI模式才能显示出需要的图像。

4. 使用一键白平衡功能时请让镜头对准纯白色的物体（如厚的白纸），并把曝光模式设为自动，以确保白平衡矫正正确。

5. 当需要调整最佳工作距的时候，请把FBL参数设为ON，调节调焦机构使图像清晰即可。

6. 菜单消失后在屏幕的右下方会提示当前的聚焦模式"AUTO FOCUS"、"MANUALFOCUS"、"ONE PUSH"三种不同模式。

按键1、按键2切换到"MANUAL FOCUS"模式，在"MANUAL FOCUS"模式下通过按键1、按键2可以手动操作聚焦，在该模式下按按键5切换到"ONE PUSH"模式并执行一次自动聚焦操作，该模式下图像模糊不会触发重新聚焦动作；按键3、按键4切换到"AUTO FOCUS"模式，在"AUTO FOCUS"模式下按按键5，执行一次聚焦操作，在"AUTO FOCUS"模式下，程序判断图像模糊会重新自动聚焦。

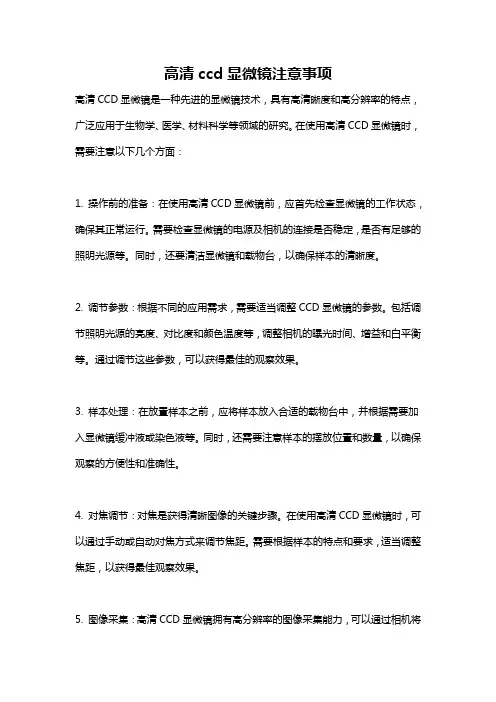

高清ccd显微镜注意事项高清CCD显微镜是一种先进的显微镜技术，具有高清晰度和高分辨率的特点，广泛应用于生物学、医学、材料科学等领域的研究。

在使用高清CCD显微镜时，需要注意以下几个方面：1. 操作前的准备：在使用高清CCD显微镜前，应首先检查显微镜的工作状态，确保其正常运行。

需要检查显微镜的电源及相机的连接是否稳定，是否有足够的照明光源等。

同时，还要清洁显微镜和载物台，以确保样本的清晰度。

2. 调节参数：根据不同的应用需求，需要适当调整CCD显微镜的参数。

包括调节照明光源的亮度、对比度和颜色温度等，调整相机的曝光时间、增益和白平衡等。

通过调节这些参数，可以获得最佳的观察效果。

3. 样本处理：在放置样本之前，应将样本放入合适的载物台中，并根据需要加入显微镜缓冲液或染色液等。

同时，还需要注意样本的摆放位置和数量，以确保观察的方便性和准确性。

4. 对焦调节：对焦是获得清晰图像的关键步骤。

在使用高清CCD显微镜时，可以通过手动或自动对焦方式来调节焦距。

需要根据样本的特点和要求，适当调整焦距，以获得最佳观察效果。

5. 图像采集：高清CCD显微镜拥有高分辨率的图像采集能力，可以通过相机将观察到的图像实时传输到显示器上。

在采集图像时，要注意保持样本稳定，避免晃动和振动，同时也要注意控制镜头的曝光时间，避免过曝或欠曝的情况发生。

6. 图像处理：在采集到图像后，可以通过图像处理软件对图像进行进一步的调整和处理。

可以调整图像的亮度、对比度、色彩饱和度等参数来改善图像质量。

此外，还可以进行图像的放大、剪裁、旋转和标注等操作，以满足研究需求。

7. 设备保养：定期对高清CCD显微镜进行维护保养，可以延长其使用寿命并保证其正常工作。

需要及时清理显微镜镜头、载物台和相机等部件，保持其清洁和无尘，避免影响图像质量。

同时，注意及时更换照明光源和滤光片等易损件，以保证设备的正常运行。

总之，使用高清CCD显微镜需要注意各项操作细节，包括设备的准备、参数的调节、样本的处理、对焦的调节、图像的采集和处理，以及设备的保养等。

1.目的 (Purpose)为使用者提供正确的操作方法和完善的保养方法，以维持其清晰可检查产品外观的作用。

2.范围 (Scope)适用于本公司所有的 CCD电子显微镜。

3.参考文件 (Reference Documents)无4.权责 (Responsibility)4.1保养人，使用部门负责日常保养维护工作，发现异常及时向主管反映。

有权要求使用者按照换作规范要求使用。

4.2使用者:必须熟知模作规范，会正确使用。

4.3使用部门主管:负责检查保养情况，并监督保养人作好保养记录。

5.定义 (Definition)5.1仪器设备结构说明CCD电子显微镜6.设备用途6.1外观检查、工位形状检查。

6.2位置、平面度检测。

7.程序内容7.1 操作方法7.1.1接通电源，依次打开 CCD、显示器、灯光开关。

7.1.2将被检测物件置于工作台物镜下，转动倍率调节旋钮或升降螺母高度进行调节，使显示器上的图像清晰。

7.1.3 作位置、平面度检测时，先将专用治具固定在工作台上，通过显示器上的基准线调节。

基准(或将标有刻度的透明的标准卡贴于显示器上)，然后进行观测。

7.2注意事项7.2.1调焦时，不能用力过大，以免撞伤灯炮与观测物件。

7.2.2禁止用手或尖锐物体触摸镜头。

7.2.3装卸环形灯时，应用手托住环形灯，以免环形灯坠落砸伤灯泡。

7.2.4不得私自拆卸、维修显微镜。

7.2.5使用完毕后，请及时关闭电源。

7.3保养维护7.3.1检查各配件是否齐全，支架与座架连接松紧。

7.3.2检查电源、开关、灯炮工作是否正常。

7.3.3 检查鼠标、显示器连接有无连接好，显示器显示是否正常。

7.3.4 检查升降是否顺畅:调节倍率是否正常。

7.3.5用软棉布擦干净显微镜外部及载物台上的脏污。

7.3.6使用镜头纸或无布上无水乙醇轻轻擦拭镜片。

7.3.7对显微镜导轨和活动区域要打润滑油，固定螺丝处喷上防锈油保养。

8.流程图 ( Flow Chart)N/A9.附表 (Attachment)《IDEAL-PZ-021 仪器日常保养记录》。

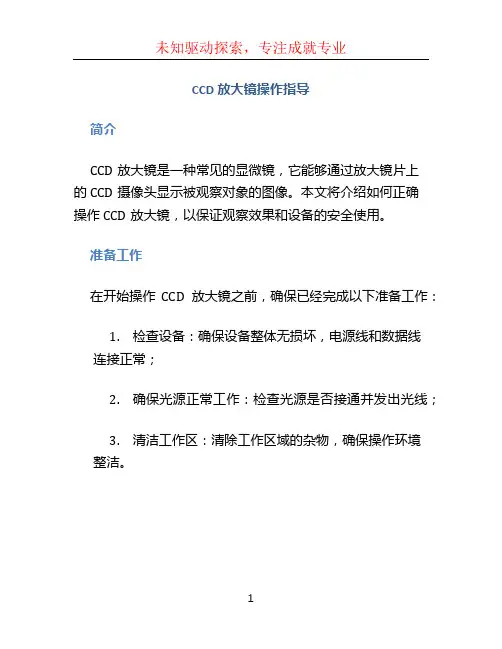

CCD放大镜操作指导简介CCD放大镜是一种常见的显微镜，它能够通过放大镜片上的CCD摄像头显示被观察对象的图像。

本文将介绍如何正确操作CCD放大镜，以保证观察效果和设备的安全使用。

准备工作在开始操作CCD放大镜之前，确保已经完成以下准备工作：1.检查设备：确保设备整体无损坏，电源线和数据线连接正常；2.确保光源正常工作：检查光源是否接通并发出光线；3.清洁工作区：清除工作区域的杂物，确保操作环境整洁。

操作步骤1. 打开CCD放大镜•将设备放置在稳定的平面上，并连接正确的电源线和数据线。

•按下电源开关将设备开启。

2. 调整放大镜片位置•通过旋转调节钮或滑动台面，调整放大镜片到合适的位置，使其与被观察对象保持适当的距离。

3. 调整焦距•通过旋转焦距调节钮，调整CCD放大镜的焦距，直到被观察对象能够清晰显示在放大镜片上。

4. 调整光源亮度•打开光源控制开关，逐渐调整光源亮度，直到被观察对象的图像明亮清晰。

5. 调整对比度和颜色•若CCD放大镜具备对比度和颜色调节功能，可以根据需要适当调整对比度和颜色，以提高观察效果。

6. 开始观察•将要观察的对象放置在放大镜下，确保被观察对象与放大镜片接触良好。

•通过放大镜片上的CCD摄像头，观察被放大的图像，并根据需要进行调整。

7. 关闭和清理•当观察完成后，关闭光源控制开关，将焦距调节钮调整至最小位置。

•断开电源线和数据线，关掉电源开关。

•使用干净的软布轻轻擦拭放大镜片，确保其干净无尘。

安全注意事项•使用时请注意电源线的连接情况，避免触电或短路等安全事故。

•使用前请仔细阅读设备的操作手册，并按照说明正确操作。

•长时间使用时，注意设备的散热情况，避免过热。

•在操作过程中，避免用力碰撞或摔落设备，以免造成损坏。

•如遇到操作问题或设备异常，请及时停止使用，并联系维修人员进行检修。

以上就是CCD放大镜的操作指导，请根据上述步骤正确操作，以保证设备的正常使用和观察效果的准确性。

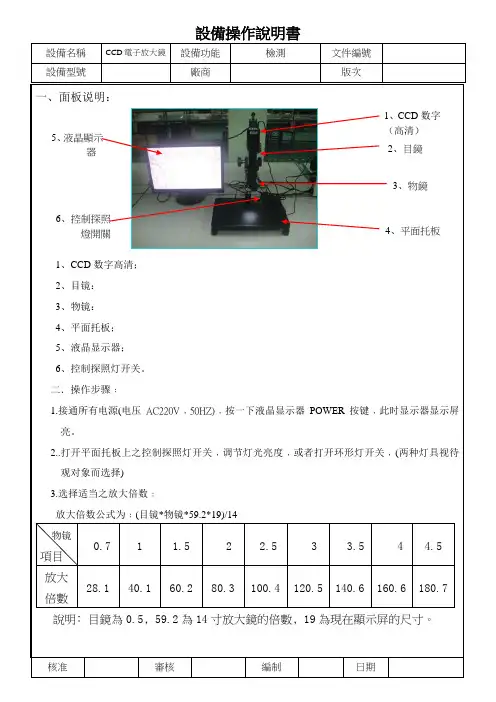

一、面板说明：1、CCD 数字高清；2、目镜：3、物镜：4、平面托板；5、液晶显示器；6、控制探照灯开关。

二．操作步骤﹕1.接通所有电源(电压AC220V ﹐50HZ)﹐按一下液晶显示器POWER 按键﹐此时显示器显示屏亮。

2..打开平面托板上之控制探照灯开关﹐调节灯光亮度﹐或者打开环形灯开关﹐(两种灯具视待观对象而选择)3.选择适当之放大倍数﹕放大倍数公式为﹕(目镜*物镜*59.2*19)/14 物镜項目 0.7 1 1.5 2 2.5 3 3.5 4 4.5放大倍數28.1 40.1 60.2 80.3 100.4 120.5 140.6 160.6 180.7說明﹕目鏡為0.5﹐59.2為14寸放大鏡的倍數﹐19為現在顯示屏的尺寸。

5、液晶顯示器1、CCD 数字（高清） 2、目鏡3、物鏡4、平面托板6、控制探照燈開關4.将待观对象放置于平面托板上物镜之下方。

5..调节升降座高度﹐使显示器明显显示待观物中之图像。

三．CCD 数字（高清）-VGA 相机的说明与调试﹕ 1、VGA 相机图片说明：2、VGA 相机的调试：1.用手按一次“MEMU ”键显示如下图片：1.MEMU ： 主菜单2.POWER ： 电源键2.然后再按一下“﹢”键后显示如下图片：3、此时可以用“▲/▼”键对亮度，对比度，色饱和度，锐度，蓝色偏移量，红色偏移量进行图像的选择。

4、当选择以上任一个项目时可用“﹢/﹣”键进行图像适当的调整。

5、当调整完毕后可选择“退出”项目，然后再按一下“﹢”或“MEMU”键就可退出调试界面。

四．注意事项﹕1.需要搬动时﹐必须小心﹐轻放﹐切断电源﹔2.整台CCD放大检测系统使用电压为AC220V﹐50HZ﹔3.应平放于无震动的地方﹐避免日光直射之下﹔4.保持表面清洁﹐不得用腐蚀性液体擦抹任何部位﹔5.液晶显示器面板为敏感材料制造﹐不要用任何物品碰击﹔6.长期不使用本机时﹐请拔出交流电源插头﹔7.本说明书未提到之处﹐非专业人员不得乱动﹔8.出现任何故障﹐及时通知设备工程进行排除。

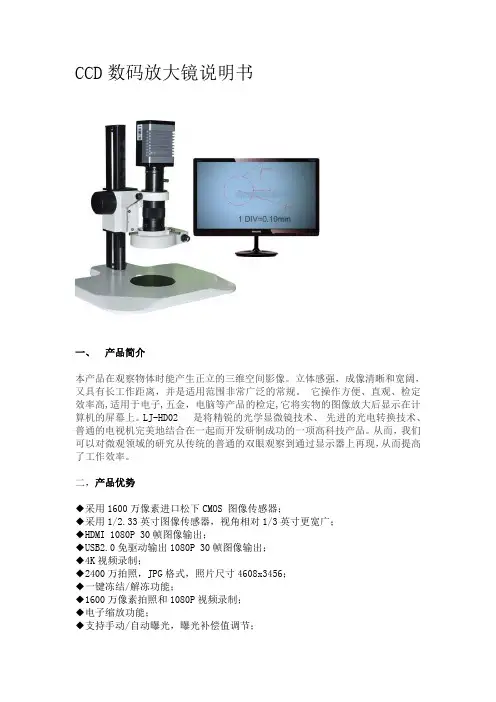

CCD数码放大镜说明书一、 产品简介本产品在观察物体时能产生正立的三维空间影像。

立体感强，成像清晰和宽阔，又具有长工作距离，并是适用范围非常广泛的常规。

它操作方便、直观、检定效率高,适用于电子,五金，电脑等产品的检定,它将实物的图像放大后显示在计算机的屏幕上。

LJ-HD02 是将精锐的光学显微镜技术、 先进的光电转换技术、普通的电视机完美地结合在一起而开发研制成功的一项高科技产品。

从而，我们可以对微观领域的研究从传统的普通的双眼观察到通过显示器上再现，从而提高了工作效率。

二，产品优势◆采用1600万像素进口松下CMOS 图像传感器；◆采用1/2.33英寸图像传感器，视角相对1/3英寸更宽广；◆HDMI 1080P 30帧图像输出；◆USB2.0免驱动输出1080P 30帧图像输出；◆4K视频录制；◆2400万拍照，JPG格式，照片尺寸4608x3456；◆一键冻结/解冻功能；◆1600万像素拍照和1080P视频录制；◆电子缩放功能；◆支持手动/自动曝光，曝光补偿值调节；◆支持手动/自动白平衡，红、绿、蓝可调；◆提供8条画线功能，线条颜色、粗细，位置可调；◆提供中心十字线显示/关闭；◆支持TF卡存储，最大支持64GB；◆支持遥控操作，拍照不抖动图像更清晰；◆支持中英文菜单语言（默认英文）；◆支持关机设置参数保存；◆坚固的金属外壳；三，规格参数传感器 1/2.33英寸松下1600万像素CMOS传感器像素尺寸 1.335µm × 1.335µmHDMI输出 1920*1080 60帧USB输出 1920*1080/30 1280*720/30 640*480/30 320*240/30 (MJPG) 镜头接口 C/CS曝光 自动/手动曝光补偿 支持白平衡 自动/手动，支持RGB可调存储 最大支持64GB输入电压 直流5V—12V划线 支持8条直线，颜色、粗细和位置可调中心线 支持菜单语言 英文/中文遥控器 支持遥控器操作净重 250克毛重 450克产品尺寸 66*66*49mm包装尺寸 145*130*70mm。

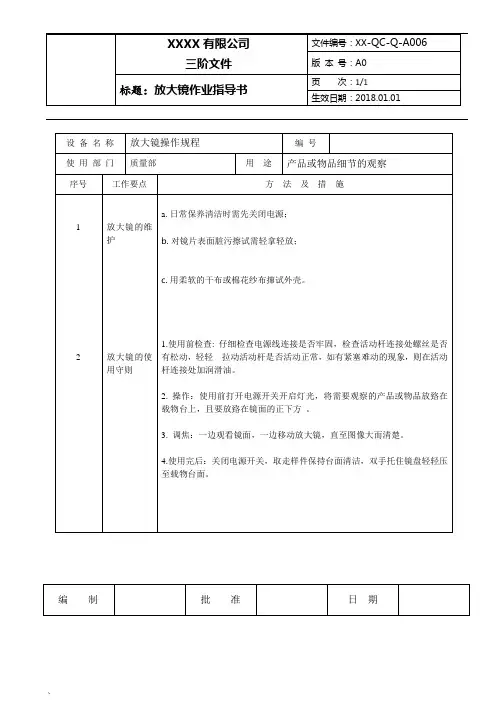

XXXX有限公司三阶文件文件编号：XX-QC-Q-A006版本号：A0
标题：放大镜作业指导书页次：1/1
生效日期：2018.01.01
、
设备名称放大镜操作规程编号
使用部门质量部用途产品或物品细节的观察
序号工作要点方法及措施
1
2
放大镜的维
护
放大镜的使
用守则
a.日常保养清洁时需先关闭电源；
b.对镜片表面脏污擦试需轻拿轻放；
c.用柔软的干布或棉花纱布撺试外壳。

1.使用前检查: 仔细检查电源线连接是否牢固，检查活动杆连接处螺丝是否
有松动，轻轻拉动活动杆是否活动正常，如有紧塞难动的现象，则在活动
杆连接处加润滑油。

2. 操作：使用前打开电源开关开启灯光，将需要观察的产品或物品放臵在
载物台上，且要放臵在镜面的正下方。

3. 调焦：一边观看镜面，一边移动放大镜，直至图像大而清楚。

4.使用完后：关闭电源开关，取走样件保持台面清洁，双手托住镜盘轻轻压
至载物台面。

编制批准日期。

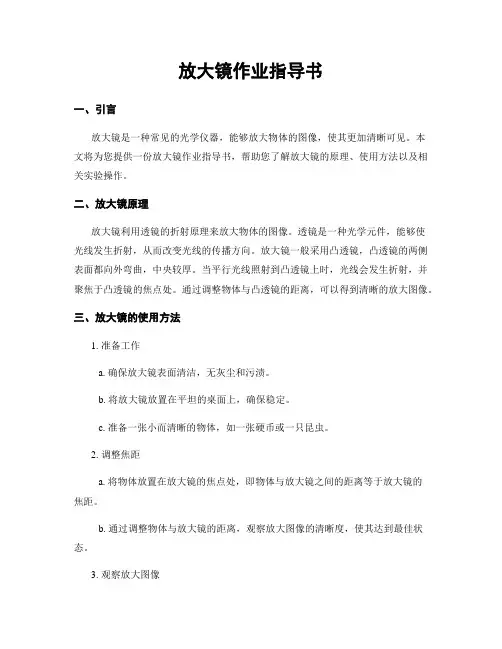

放大镜作业指导书一、引言放大镜是一种常见的光学仪器，能够放大物体的图像，使其更加清晰可见。

本文将为您提供一份放大镜作业指导书，帮助您了解放大镜的原理、使用方法以及相关实验操作。

二、放大镜原理放大镜利用透镜的折射原理来放大物体的图像。

透镜是一种光学元件，能够使光线发生折射，从而改变光线的传播方向。

放大镜一般采用凸透镜，凸透镜的两侧表面都向外弯曲，中央较厚。

当平行光线照射到凸透镜上时，光线会发生折射，并聚焦于凸透镜的焦点处。

通过调整物体与凸透镜的距离，可以得到清晰的放大图像。

三、放大镜的使用方法1. 准备工作a. 确保放大镜表面清洁，无灰尘和污渍。

b. 将放大镜放置在平坦的桌面上，确保稳定。

c. 准备一张小而清晰的物体，如一张硬币或一只昆虫。

2. 调整焦距a. 将物体放置在放大镜的焦点处，即物体与放大镜之间的距离等于放大镜的焦距。

b. 通过调整物体与放大镜的距离，观察放大图像的清晰度，使其达到最佳状态。

3. 观察放大图像a. 用眼睛靠近放大镜，将眼睛与放大镜的焦点对齐，保持适当的距离。

b. 注意调整眼睛与放大镜的距离，使眼睛能够清晰地观察到放大的物体图像。

c. 观察物体的细节并记录下来，如形状、颜色、纹理等。

四、放大镜实验操作1. 实验材料准备a. 放大镜b. 物体样本（如一个小字母、一张报纸等）2. 实验步骤a. 将放大镜放置在桌面上，确保稳定。

b. 调整焦距：将物体样本放置在放大镜的焦点处，通过调整物体与放大镜的距离，观察放大图像的清晰度。

c. 观察放大图像：用眼睛靠近放大镜，将眼睛与放大镜的焦点对齐，保持适当的距离，观察物体的细节。

d. 记录观察结果：记录下放大的物体图像的细节，如形状、颜色、纹理等。

e. 比较不同物体：重复实验步骤，观察不同物体的放大图像，并进行比较分析。

五、实验注意事项1. 使用放大镜时，要小心放置，避免碰撞和摔落，以免损坏。

2. 在观察放大图像时，要保持适当的眼睛与放大镜的距离，避免眼睛疲劳或不适。

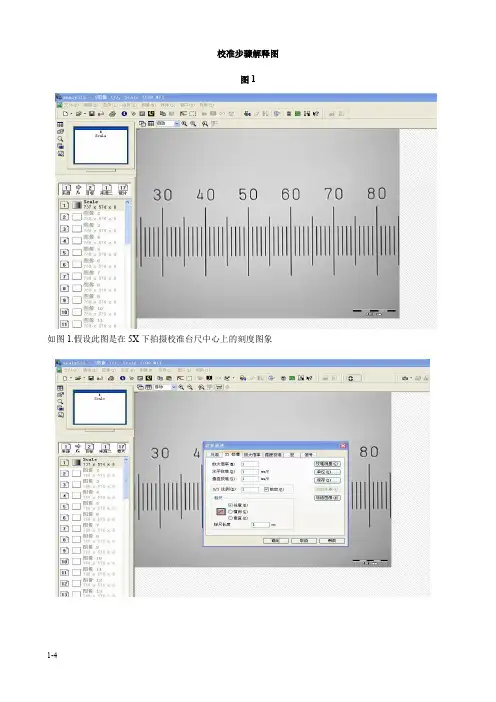

校准步骤解释图图1如图1.假设此图是在5X下拍摄校准台尺中心上的刻度图象图2二.点击软件菜单栏的“图象”--->“设置当前通道”在调出来的设置通道对话框点击“XY校准”。

（如图2所示）。

图3三.点击“单位”跳出对话框（如图3所示），在“名称”里选择“m”，在“等数”里选择“u”，然后点击“确定”。

图4四.在“放大倍率”中输入校准时拍摄图象所使用的物镜倍率（假设此时为5X），在“标尺长度”中输入要校准的长度（此数值对应后面要校准的长度，建议输入数值为100的倍数），此时我输入“200”。

图5五．接下来点击“设置通道”对话框上的“动态采集”--->“冻结图象”--->“校准测量”。

然后在图象上点击两点（如图5红色线），（我先在刻度为30的刻度线上按下鼠标左键点击一点，然后把鼠标移到刻度为50的位置点击一点。

30到50为两大格，即为200um，对应之前在“标尺长度”输入的200），所以校准时红线的长度与在“标尺长度”输入数值的长度必须相等（如图5）注意：“标尺长度”输入的数值由我们随便输入，100对应图象中标尺的1大格，2000对应图象中标尺的2大格，依次类推，最大为1000对应图象中的刻度0到100（即10大格）六. 点击“保存”跳出对话框（如图6）图6七．如图6，在跳出的“校准数值表”对话框中，选中中的数据，再点击“删除”（因为此数据为1X的校准数据，我们不需要）。

八．然后再点击“添加”—>“确定”（这样就把我们之前在5X物镜下的校准数据保存进去）。

九．下面开始校准10X，20X，50X，100X。

步骤同前一、二、三、四、五、六、八。

十．所有物镜都校准后，点击图7中“设置通道”对话框中的“确定”。

（即所有校准完成）图7。

CCD电子视频放大镜技术参数一、产品简介CCD电子视频放大镜是隆基仪器运用高清LJ-HD01相机采用国际知名厂商的新一代COMS图像传感器结合成熟高清数字图像处理技术研发出来的新一代产品，具有极高的性价比。

相机直接输出标准HDMI 信号，用户可直接连接HDMI监视器、投影仪等设备进行实时的视频图像观看，无需电脑主机。

相机内置3200万像素彩色CMOS ,产品采用成熟高清数字图像处理芯片DSP，使图像更清晰、稳定，无闪烁，在近距离长时间观看眼晴也不容易疲劳。

菜单操作类似于普通的电视的操作，简单明了用户一看就明白，具有中英文菜单，适合国内外使用。

亮度,对比度,色饱和度,锐度,Cb（蓝色差）偏移量, Cr（红色差）偏移量可调，还具有十字光标叠加，垂直镜像，水平镜像，负片功能，适合更多的应用场合。

二、主要技术指标：1、无须与PC连接，可直接连接液晶显示器，观看视频图像。
