变频器矢量控制的基本原理分析
矢量控制的基本原理是通过测量和控制异步电动机定子电流矢量，根据磁场定向原理分别对异步电动机的励磁电流和转矩电流进行控制，从而达到控制异步电动机转矩的目的。
具体是将异步电动机的定子电流矢量分解为产生磁场的电流分量(励磁电流)和产生转矩的电流分量(转矩电流)分别加以控制，并同时控制两分量间的幅值和相位，即控制定子电流矢量，所以称这种控制方式称为矢量控制方式。
矢量控制方式又有基于转差频率控制的矢量控制方式、无速度传感器矢量控制方式和有速度传感器的矢量控制方式等。
基于转差频率控制的矢量控制方式同样是在进行U/f＝恒定控制的基础上，通过检测异步电动机的实际速度n，并得到对应的控制频率f，然后根据希望得到的转矩，分别控制定子电流矢量及两个分量间的相位，对通用变频器的输出频率f进行控制的。
基于转差频率控制的矢量控制方式的最大特点是，可以消除动态过程中转矩电流的波动，从而提高了通用变频器的动态性能。
早期的矢量控制通用变频器基本上都是采用的基于转差频率控制的矢量控制方式。
无速度传感器的矢量控制方式是基于磁场定向控制理论发展而来的。
实现精确的磁场定向矢量控制需要在异步电动机内安装磁通检测装置，要在异步电动机内安装磁通检测装置是很困难的，但人们发现，即使不在异步电动机中直接安装磁通检测装置，也可以在通用变频器内部得到与磁通相应的量，并由此得到了所谓的无速度传感器的矢量控制方式。
它的基本控制思想是根据输入的电动机的铭牌参数，按照一定的关系式分别对作为基本控制量的励磁电流（或者磁通）和转矩电流进行检测，并通过控制电动机定子绕组上的电压的频率使励磁电流（或者磁通）和转矩电流的指令值和检测值达到一致，并输出转矩，从而实现矢量控制。
变频器矢量控制在工业自动化领域，变频器是一种重要的设备，广泛应用于电机控制和能源节约等方面。
其中，矢量控制是变频器的一种重要控制方式，它通过精确的电机控制实现了更高效、更稳定的运行。
一、矢量控制的原理和特点矢量控制是一种基于电流的控制方式，它通过分析电机电流的大小和方向来实现对电机的控制。
与传统的频率控制相比，矢量控制具有以下几个特点：1.高精度的转矩控制：矢量控制能够精确地控制电机的转矩输出，无论在低速或高速运行时都能提供较为准确的转矩响应。
这对于需要精确控制转矩的应用场景非常重要。
2.宽速度范围的控制：矢量控制可以实现宽速度范围的无级调速。
无论是低速运行还是高速运行，都可以得到较为稳定的输出。
这对于大部分工业应用来说都是非常关键的。
3.良好的动态性能：矢量控制具有快速的动态响应特点，能够在瞬态变化时快速调整电机输出。
这使得在工业生产中的速度要求较高的应用中，矢量控制展现出了很好的优势。
4.较高的效率和能耗节约：矢量控制通过对电机的精确控制，可以使电机运行在最佳工作点上，从而提高电机的效率，降低能耗。
在能耗节约方面，矢量控制也具有很大的潜力。
二、矢量控制的实现方法矢量控制的实现首先需要获取电机的转速和转矩反馈，以及电机的电流反馈。
然后，将这些反馈信号输入到控制器中，通过控制器对电机的电流大小和方向进行调节。
具体的实现方法有以下几种：1.直接转矩控制(DTC)：直接转矩控制是一种基于电机转矩和电流的控制方法，它通过直接控制电机的转矩和磁场实现对电机的控制。
这种方法具有快速动态响应和精确控制的特点，但在低速和零速运行时存在一定的困难。
2.间接转矩控制(FOC)：间接转矩控制是一种基于电机磁链和电流的控制方法，它通过控制电机的磁链大小和方向来实现对电机的转矩控制。
这种方法相对于直接转矩控制在低速和零速运行时更为稳定，但对控制器的要求更高。
3.空间矢量调制(SVM)：空间矢量调制是一种通过改变电压波形的方式来控制电机的方法。
矢量变频器工作原理
矢量变频器是一种用于调节电动机转速和转矩的设备，它采用矢量控制技术，可以精确地控制电机的输出，并且具有较高的效率和响应速度。
矢量变频器的工作原理可以分为三个主要部分：输入电源模块、控制模块和输出电源模块。
输入电源模块接收来自电网的交流电输入信号，并通过整流和滤波等处理，将交流电转换为直流电信号。
这样可以保证后续的控制模块能够处理稳定的直流电信号。
控制模块是矢量变频器的核心部件，它采用数字信号处理器（DSP）和微处理器等高性能芯片，实时对输入电源模块输出
的直流电信号进行采样和处理。
在控制模块中，先进行解算和补偿处理，然后通过矢量控制算法计算出电机的转速和转矩需求值。
最后，控制模块将计算结果转换为控制信号，通过输出电源模块调节电机的运行状态。
输出电源模块接收控制模块输出的控制信号，并根据信号的要求提供恰当的电压和电流给电机。
输出电源模块通常采用高性能的逆变器电路，将直流电信号转换为交流电信号，并通过PWM（脉宽调制）技术进行调制，以实现对电机的精确控制。
总的来说，矢量变频器通过输入电源模块转换电源信号，使用控制模块进行转速和转矩的计算和处理，并通过输出电源模块
提供适当的电压和电流给电机。
这样，矢量变频器可以对电动机进行精确的控制，以实现不同转速、转矩需求下的工作状态。

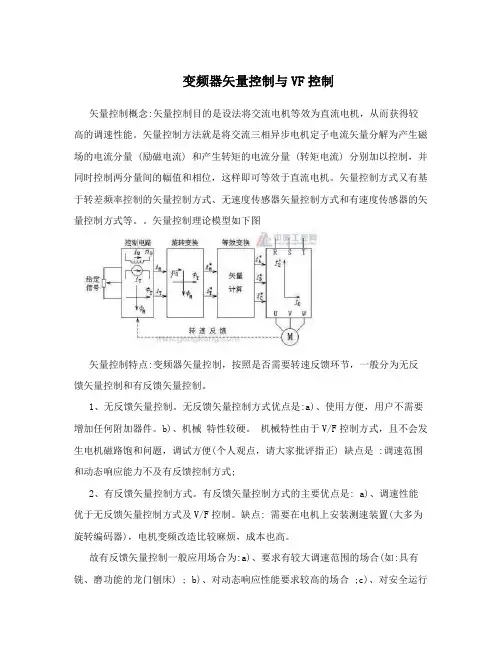

变频器矢量控制与VF控制矢量控制概念:矢量控制目的是设法将交流电机等效为直流电机，从而获得较高的调速性能。
矢量控制方法就是将交流三相异步电机定子电流矢量分解为产生磁场的电流分量 (励磁电流) 和产生转矩的电流分量 (转矩电流) 分别加以控制，并同时控制两分量间的幅值和相位，这样即可等效于直流电机。
矢量控制方式又有基于转差频率控制的矢量控制方式、无速度传感器矢量控制方式和有速度传感器的矢量控制方式等。
矢量控制理论模型如下图矢量控制特点:变频器矢量控制，按照是否需要转速反馈环节，一般分为无反馈矢量控制和有反馈矢量控制。
1、无反馈矢量控制。
无反馈矢量控制方式优点是:a)、使用方便，用户不需要增加任何附加器件。
b)、机械特性较硬。
机械特性由于V/F控制方式，且不会发生电机磁路饱和问题，调试方便(个人观点，请大家批评指正) 缺点是 :调速范围和动态响应能力不及有反馈控制方式;2、有反馈矢量控制方式。
有反馈矢量控制方式的主要优点是: a)、调速性能优于无反馈矢量控制方式及V/F控制。
缺点: 需要在电机上安装测速装置(大多为旋转编码器)，电机变频改造比较麻烦，成本也高。
故有反馈矢量控制一般应用场合为:a)、要求有较大调速范围的场合(如:具有铣、磨功能的龙门刨床) ; b)、对动态响应性能要求较高的场合 ;c)、对安全运行要求较高场合。
矢量控制的适用范围:a)、矢量控制只能用于一台变频器控制一台电机。
当一台变频器控制多台电机时，矢量控制无效;b)、电机容量与变频器要求配置的电机容量之间，最多只能相差一个档次。
(如:变频器要求配置电机容量为7.5KW，那么实际电机最小容量为5.5KW，对于3.7kw电机就不行了);c)、电机磁极数一般以2、4、6极为宜，极数较多时建议查阅变频器说明书;d)、力矩电机、深槽电机、双鼠笼电机等特殊电机不能用矢量控制功能。
//(个人观点，请大家批评指正)V/F控制:如果电机电压一定而只降低频率，那么磁通就过大，磁回路饱和，严重时将烧毁电机。
变频器的V/F控制与矢量控制U/f=C的正弦脉宽调制（SPWM）控制方式其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。
但是，这种控制方式在低频时，由于输出电压较低，转矩受定子电阻压降的影响比较显著，使输出最大转矩减小。
另外，其机械特性终究没有直流电动机硬，动态转矩能力和静态调速性能都还不尽如人意，且系统性能不高、控制曲线会随负载的变化而变化，转矩响应慢、电机转矩利用率不高，低速时因定子电阻和逆变器死区效应的存在而性能下降，稳定性变差等。
因此人们又研究出矢量控制变频调速。
矢量控制（VC）方式矢量控制变频调速的做法是将异步电动机在三相坐标系下的定子电流Ia、Ib、Ic、通过三相－二相变换，等效成两相静止坐标系下的交流电流Ia1Ib1，再通过按转子磁场定向旋转变换，等效成同步旋转坐标系下的直流电流Im1、It1（Im1相当于直流电动机的励磁电流；It1相当于与转矩成正比的电枢电流），然后模仿直流电动机的控制方法，求得直流电动机的控制量，经过相应的坐标反变换，实现对异步电动机的控制。
其实质是将交流电动机等效为直流电动机，分别对速度，磁场两个分量进行独立控制。
通过控制转子磁链，然后分解定子电流而获得转矩和磁场两个分量，经坐标变换，实现正交或解耦控制。
矢量控制方法的提出具有划时代的意义。
然而在实际应用中，由于转子磁链难以准确观测，系统特性受电动机参数的影响较大，且在等效直流电动机控制过程中所用矢量旋转变换较复杂，使得实际的控制效果难以达到理想分析的结果。
V/F控制与矢量都是恒转矩控制。
U/F相对转矩可能变化大一些。
而矢量是根据需要的转矩来调节的，相对不好控制一些。
对普通用途。
两者一样1、矢量控制方式——矢量控制，最简单的说，就是将交流电机调速通过一系列等效变换，等效成直流电机的调速特性，就这么简单，至于深入了解，那就得深入了解变频器的数学模型，电机学等学科。
变频器矢量控制原理知识矢量控制的基本原理是通过测量和控制异步电动机定子电流矢量，根据磁场定向原理分别对异步电动机的励磁电流和转矩电流进行控制，从而达到控制异步电动机转矩的目的。
具体是将异步电动机的定子电流矢量分解为产生磁场的电流分量 (励磁电流) 和产生转矩的电流分量 (转矩电流) 分别加以控制，并同时控制两分量间的幅值和相位，即控制定子电流矢量，所以称这种控制方式称为矢量控制方式。
矢量控制方式又有基于转差频率控制的矢量控制方式、无速度传感器矢量控制方式和有速度传感器的矢量控制方式等。
基于转差频率控制的矢量控制方式同样是在进行U / f ＝恒定控制的基础上，通过检测异步电动机的实际速度n，并得到对应的控制频率f，然后根据希望得到的转矩，分别控制定子电流矢量及两个分量间的相位，对通用变频器的输出频率f进行控制的。
基于转差频率控制的矢量控制方式的最大特点是，可以消除动态过程中转矩电流的波动，从而提高了通用变频器的动态性能。
早期的矢量控制通用变频器基本上都是采用的基于转差频率控制的矢量控制方式。
无速度传感器的矢量控制方式是基于磁场定向控制理论发展而来的。
实现精确的磁场定向矢量控制需要在异步电动机内安装磁通检测装置，要在异步电动机内安装磁通检测装置是很困难的，但人们发现，即使不在异步电动机中直接安装磁通检测装置，也可以在通用变频器内部得到与磁通相应的量，并由此得到了所谓的无速度传感器的矢量控制方式。
它的基本控制思想是根据输入的电动机的铭牌参数，按照一定的关系式分别对作为基本控制量的励磁电流（或者磁通）和转矩电流进行检测，并通过控制电动机定子绕组上的电压的频率使励磁电流（或者磁通）和转矩电流的指令值和检测值达到一致，并输出转矩，从而实现矢量控制。
采用矢量控制方式的通用变频器不仅可在调速范围上与直流电动机相匹配，而且可以控制异步电动机产生的转矩。
由于矢量控制方式所依据的是准确的被控异步电动机的参数，有的通用变频器在使用时需要准确地输入异步电动机的参数，有的通用变频器需要使用速度传感器和编码器，并需使用厂商指定的变频器专用电动机进行控制，否则难以达到理想的控制效果。
变频器带编码器的矢量控制原理引言：变频器是一种用来实现电机调速的装置，通过改变电机供电频率和电压，可以实现对电机转速的调控。
而矢量控制是指在电机启动、制动和运行过程中，对电机的转矩和转速进行闭环控制，以实现精准的调速控制。
本文将介绍变频器带编码器的矢量控制原理，详细介绍其工作原理和调速方法。
一、工作原理电机：电机是矢量控制系统的执行器，它将输入的电能转化为机械能，实现对负载的运动控制。
变频器：变频器是调节电机转速的关键设备，它通过调节输出频率和电压，控制电机的转速。
同时，变频器还可以接收编码器反馈信号，并结合矢量控制算法，实现对电机的转矩和转速的闭环控制。
变频器中的矢量控制算法主要是通过对电机的电压和电流进行监测和计算，以实现对电机的矢量调控。
编码器：编码器是一种测量转速和位置的装置，通过检测电机转子上的位置信息，将其转化为脉冲信号输出。
在矢量控制系统中，编码器的作用是提供电机转速的反馈信号，以实现对电机的闭环控制。
二、调速方法在变频器带编码器的矢量控制系统中，常用的调速方法有速度环控制和位置环控制。
1.速度环控制：速度环控制是通过调节电机输入的转矩和转速，实现对电机转速的闭环控制。
具体步骤如下：(1)变频器通过编码器获取电机当前的转速，并与设定的目标转速进行比较。
(2)根据比较结果，变频器计算出对应的转速误差，并通过PID控制算法计算出对应的转矩指令。
(3)变频器将转矩指令通过逆变器转换为电机的输出电压和电流。
(4)电机根据输入的电压和电流，实现对转矩的调节，从而实现对转速的闭环控制。
2.位置环控制：位置环控制是通过检测电机转子的位置，实现对电机位置和转速的精确控制。
具体步骤如下：(1)变频器通过编码器获取电机当前的位置信息，并与设定的目标位置进行比较。
(2)根据比较结果，变频器计算出对应的位置误差，并通过PID控制算法计算出对应的转矩指令。
(3)变频器将转矩指令通过逆变器转换为电机的输出电压和电流。
矢量控制概念：矢量控制目的是设法将交流电机等效为直流电机，从而获得较高的调速性能。
矢量控制方法就是将交流三相异步电机定子电流矢量分解为产生磁场的电流分量(励磁电流) 和产生转矩的电流分量(转矩电流) 分别加以控制，并同时控制两分量间的幅值和相位，这样即可等效于直流电机。
矢量控制方式又有基于转差频率控制的矢量控制方式、无速度传感器矢量控制方式和有速度传感器的矢量控制方式等。
矢量控制理论模型如下图矢量控制特点：变频器矢量控制，按照是否需要转速反馈环节，一般分为无反馈矢量控制和有反馈矢量控制。
1、无反馈矢量控制。
无反馈矢量控制方式优点是：a）、使用方便，用户不需要增加任何附加器件。
b）、机械特性较硬。
机械特性由于V/F控制方式，且不会发生电机磁路饱和问题，调试方便（个人观点，请大家批评指正）缺点是：调速范围和动态响应能力不及有反馈控制方式；2、有反馈矢量控制方式。
有反馈矢量控制方式的主要优点是： a）、调速性能优于无反馈矢量控制方式及V/F控制。
缺点：需要在电机上安装测速装置（大多为旋转编码器），电机变频改造比较麻烦，成本也高。
故有反馈矢量控制一般应用场合为：a）、要求有较大调速范围的场合（如：具有铣、磨功能的龙门刨床）； b）、对动态响应性能要求较高的场合；c）、对安全运行要求较高场合。
矢量控制的适用范围：a）、矢量控制只能用于一台变频器控制一台电机。
当一台变频器控制多台电机时，矢量控制无效；b）、电机容量与变频器要求配置的电机容量之间，最多只能相差一个档次。
（如：变频器要求配置电机容量为7.5KW，那么实际电机最小容量为5.5KW，对于3.7kw电机就不行了）；c）、电机磁极数一般以2、4、6极为宜，极数较多时建议查阅变频器说明书；d）、力矩电机、深槽电机、双鼠笼电机等特殊电机不能用矢量控制功能。
//（个人观点，请大家批评指正）V/F控制：如果电机电压一定而只降低频率，那么磁通就过大，磁回路饱和，严重时将烧毁电机。
变频器矢量控制原理
变频器是一种用于调节电机转速的电子设备，它通过改变电源频率和电压来控
制电机的转速和转矩。
在工业生产中，变频器被广泛应用于各种设备和机械中，其矢量控制原理是变频器的核心技术之一。
矢量控制是一种高级的电机控制技术，它可以实现电机的高性能运行，包括精
确的转速控制、高动态响应和高效率运行。
矢量控制技术通过对电机的电流和电压进行精确控制，可以实现电机的高性能运行，同时还可以提高电机的动态响应和稳态性能。
矢量控制技术主要包括电流矢量控制和速度矢量控制两种方式。
在电流矢量控
制中，通过对电机的电流进行精确控制，可以实现电机的高性能运行，包括高转矩、高效率和高动态响应。
而在速度矢量控制中，通过对电机的转速进行精确控制，可以实现电机的精确转速控制和高性能运行。
在变频器的矢量控制中，通常采用的是速度矢量控制技术。
速度矢量控制技术
通过对电机的转速进行精确控制，可以实现电机的高性能运行，包括高转矩、高效率和高动态响应。
速度矢量控制技术主要包括电流环、速度环和位置环三个控制环节，通过这三个控制环节的精确控制，可以实现电机的高性能运行。
在实际的应用中，变频器的矢量控制技术可以应用于各种不同类型的电机，包
括感应电机、永磁同步电机和异步电机等。
通过对电机的精确控制，可以实现电机的高性能运行，提高设备的生产效率和产品质量。
总的来说，变频器的矢量控制原理是一种高级的电机控制技术，它可以实现电
机的高性能运行，包括精确的转速控制、高动态响应和高效率运行。
通过对电机的电流和电压进行精确控制，可以实现电机的高性能运行，提高设备的生产效率和产品质量。
变频器带编码器的矢量控制原理简介变频器是一种电力调节设备，用于控制交流电机的速度和扭矩。
编码器是一种测量设备，用于测量旋转运动的位置和速度。
在某些应用中，变频器与编码器可以结合使用，实现更高级别的控制，例如矢量控制。
变频器基本原理变频器通过改变输入电源的频率和电压来调节电机的转速和扭矩。
它将输入电源的直流信号转换为交流信号，并通过改变交流信号的频率来改变电机转速。
同时，它还可以通过改变交流信号的幅值来改变电机输出的扭矩。
在传统的V/f控制模式中，变频器根据预设的V/f曲线生成输出信号。
这个曲线描述了给定转速下所需的输出电压与频率之间的关系。
通过调整曲线斜率和截距，可以实现不同负载下所需的最佳性能。
编码器基本原理编码器是一种传感器，用于测量旋转运动的位置和速度。
它通常由一个光学或磁性传感头和一个刻度盘或磁性编码器组成。
当旋转运动发生时，传感头会检测到刻度盘上的标记，并将其转换为电信号。
光学编码器使用光栅刻度盘，通过光电二极管和光敏二极管之间的光信号来测量位置和速度。
磁性编码器使用磁性刻度盘，通过磁场传感器来测量位置和速度。
编码器可以提供非常精确的位置和速度反馈，通常以脉冲形式输出。
脉冲数量与旋转角度成比例，频率与旋转速度成比例。
矢量控制原理矢量控制是一种高级控制技术，结合了变频器和编码器的功能。
它通过对电机的电流和转子位置进行实时测量和分析，实现精确的速度和扭矩控制。
在矢量控制中，变频器首先从编码器获取电机的位置信息，并将其与设定值进行比较。
然后，它计算出所需的电流向量，并将其转换为适当的输出信号。
这些输出信号被送入电机驱动系统，以实现所需的速度和扭矩。
具体而言，在每个采样周期内，矢量控制可以分为以下几个步骤：1.位置测量：变频器从编码器获取电机的位置信息。
这通常通过读取编码器输出的脉冲数量来实现。
2.速度估算：基于位置信息的变化率，变频器计算出电机的速度。
这可以通过对位置信息进行微分来实现。
3.反馈调节：根据设定值和测量值之间的误差，变频器计算出所需的电流向量。
空间矢量控制变频调速的原理一、引言空间矢量控制变频调速技术是一种高效、精确的电机控制技术，广泛应用于各种工业领域中。
本文将详细介绍空间矢量控制变频调速的原理。
二、电机基础知识在了解空间矢量控制变频调速的原理之前，我们需要先了解一些电机基础知识。
电机是将电能转化为机械能的设备，通常由定子和转子两部分组成。
其中定子上有若干个线圈，当这些线圈通以交流电时，会在定子内形成一个旋转磁场。
而转子则由永磁体或者铜导体构成，在旋转磁场的作用下会产生感应电动势，并因此带动负载旋转。
三、变频器的作用传统的交流电源无法直接提供可调节的交流电压和频率，因此需要使用变频器来实现对交流电压和频率进行可调节控制。
变频器通过将固定直流电源经过整流滤波后得到直流电压，并通过逆变器将直流电压转换为可调节的交流电压和频率。
四、空间矢量控制的基本原理空间矢量控制是一种高级的电机控制技术，通过对电机三相电流和电压进行空间矢量分析，实现对电机转矩和转速的精确控制。
空间矢量控制可以将电机视为一个向量旋转系统，通过改变向量的方向和大小来实现对电机的控制。
五、空间矢量控制的步骤1. 从交流电源中获取三相交流电压，并经过整流滤波后得到直流电压；2. 通过逆变器将直流电压转换为可调节的交流电压和频率；3. 对交流电压进行空间矢量分析，得到两个旋转坐标轴上的磁场向量；4. 通过计算得到两个旋转坐标轴上的参考向量；5. 将参考向量与实际向量进行比较，并根据差值来调整逆变器输出的交流电压；6. 实时监测反馈信号，调整参考向量以达到精确控制。
六、空间矢量控制中的PI调节器PI调节器是一种常用于闭环系统中的控制算法，用于实现精确稳定的控制。
在空间矢量控制中，PI调节器用于根据电机反馈信号和参考信号来计算出逆变器输出的交流电压。
七、空间矢量控制的优点空间矢量控制具有以下优点：1. 精确控制：通过对电机三相电流和电压进行空间矢量分析，实现对电机转矩和转速的精确控制；2. 高效运行：通过精确控制，可以使电机在最佳工作状态下运行，从而提高效率；3. 节能环保：由于高效运行，可以降低能源消耗并减少对环境的影响；4. 适应性强：适用于各种不同类型的电机，并且可以根据需要进行调整。
变频器直接转矩控制与矢量控制有何不同？
1、矢量控制是通过矢量坐标电路控制电动机定子电流的大小和相位，对电动机在励磁电流和转矩电流分别进行控制，进而达到控制电动机转矩的目的。
目前在变频器中实际应用的矢量控制方式主要有基于转差频率控制的矢量控制方式和无速度传感器的矢量控制方式两种。
基于转差频率的矢量控制方式属于闭环控制方式，需要在电动机上安装速度传感器，因此，应用范围受到限制。
无速度传感器矢量控制是通过坐标变换处理分别对励磁电流和转矩电流进行控制，然后通过控制电动机定子绕组上的电压、电流辨识转速以达到控制励磁电流和转矩电流的目的。
这种控制方式调速范围宽，启动转矩大，工作可靠，操作方便，但计算比较复杂。
2、直接转矩控制是利用空间矢量坐标的概念，在定子坐标系下分析交流电动机的数学模型，控制电动机的磁链和转矩，通过检测定子电阻来达到观测定子磁链的目的，因此省去了矢量控制等复杂的变换计算，系统直观、简洁，计算速度和精度都比矢量控制方式有所提高。
即使在开环的状态下，也能输出100%的额定转矩，对于多拖动具有负荷平衡功能。
无感应矢量控制无感应矢量型号变频器的控制原理无感应矢量控制（Sensorless Vector Control）是一种高级的电机控制技术，通过变频器对电机的控制，实现精确的矢量控制。
在无感应矢量控制下，电机可以实现高效率、高性能的运行。
一、无感应矢量控制的基本原理无感应矢量控制的基本原理是通过对电机的电压和电流进行测量和分析，从而实现对电机的控制。
该控制方法不需要额外的传感器来获得转子位置和速度信息，从而减少了成本和复杂性。
在无感应矢量控制中，变频器根据电机的电压和电流信息，实时计算出电机的转矩和速度。
首先，通过对电机的电流进行矢量分解，得到电流的矢量分量。
然后，根据电压和电流之间的关系，计算出电机的转矩和速度。
最后，通过对电机的电压进行控制，实现对电机的精确控制。
二、无感应矢量控制的优势1. 无需使用传感器：无感应矢量控制不需要额外的传感器来获取电机的转子位置和速度信息，减少了设备的复杂性和成本。
2. 控制精度高：通过对电机的电压和电流进行实时测量和分析，无感应矢量控制可以实现对电机的高精度控制，提高了电机的性能和效率。
3. 适用性广：无感应矢量控制可以应用于不同类型的电机，包括异步电机和永磁同步电机，提高了其适用性和灵活性。
4. 运行平稳：无感应矢量控制可以实现对电机的平稳运行，减少了电机的振动和噪音，提高了设备的可靠性和稳定性。
三、无感应矢量型号变频器的控制原理无感应矢量型号变频器是一种专门用于实现无感应矢量控制的设备。
它通过内部的算法和控制模块来实现对电机的高精度控制。
无感应矢量型号变频器内部包含了电流传感器、电压传感器和控制模块。
首先，电流传感器用于对电机的电流进行测量，获取电流的矢量分量。
然后，电压传感器用于对电机的电压进行测量，实时获取电压的信息。
控制模块是无感应矢量型号变频器的核心部分，它根据电流和电压的信息，实时计算出电机的转矩和速度。
通过对电机的电压进行精确控制，控制模块能够实现对电机的平稳运行和高效率工作。
变频器矢量控制原理变频器是一种能够改变交流电机工作频率的电力调节装置，它通过改变电机的供电频率和电压，实现对电机转速的调节。
而矢量控制技术则是变频器控制电机的一种高级控制方式，它可以实现对电机的精确控制，提高电机的动态性能和静态性能。
在本文中，我们将详细介绍变频器矢量控制的原理及其应用。
首先，我们来介绍变频器的基本原理。
变频器是由整流器、滤波器、逆变器和控制电路组成的。
整流器将交流电源转换为直流电源，滤波器用于平滑直流电压波形，逆变器将直流电压转换为交流电压，控制电路则用于控制逆变器的输出频率和电压。
通过改变逆变器的输出频率和电压，可以实现对电机转速的调节。
在矢量控制技术中，我们需要对电机的转子位置和转速进行精确的测量和控制。
通常采用编码器或者转子位置传感器来获取电机的转子位置信息，通过这些信息可以实现对电机的精确控制。
在矢量控制技术中，我们需要对电机的电流和电压进行精确的控制，以实现对电机的精确控制。
矢量控制技术分为直接矢量控制和间接矢量控制两种方式。
直接矢量控制是指直接控制电机的电流和电压，实现对电机的精确控制；间接矢量控制是指通过控制电机的磁通和转矩，间接实现对电机的精确控制。
无论是直接矢量控制还是间接矢量控制，都可以实现对电机的精确控制，提高电机的动态性能和静态性能。
在实际应用中，矢量控制技术可以广泛应用于各种需要精确控制的场合，如电梯、风机、水泵等。
通过矢量控制技术，可以实现对电机的精确控制，提高设备的性能和效率，降低能耗和维护成本。
因此，矢量控制技术在工业自动化领域具有广阔的应用前景。
总结而言，变频器矢量控制是一种先进的电机控制技术，通过对电机的精确控制，可以提高电机的动态性能和静态性能，广泛应用于工业自动化领域。
随着科技的不断发展，矢量控制技术将会得到进一步的完善和应用，为工业自动化带来更多的便利和效益。
变频器矢量控制原理
变频器矢量控制原理是一种用于控制三相异步电动机的方法。
它基于矢量算法，通过测量和处理电机的电流和转速信号，并将其转化为电机控制信号，实现对电机的精确控制。
变频器矢量控制的核心原理是将电机的转子电流和转速向量解耦，分别控制它们的大小和相位。
在传统的矢量控制算法中，主要包括转速闭环控制和电流闭环控制两个环节。
转速闭环控制主要通过测量电机的转速，并将其与期望转速进行比较，得到转速误差信号。
然后根据这个误差信号，通过PID控制算法计算得到控制电机转速的控制信号。
这个控制信号经过逆正切运算，转化为电机的转子电流矢量。
电流闭环控制主要通过测量电机相电流和直流母线电压，得到电流误差信号。
然后根据这个误差信号，通过PID控制算法计算得到控制电机电流的控制信号。
这个控制信号经过逆正切运算，转化为电机的转子电流矢量。
通过对转速和电流闭环控制的协调控制，变频器可以实现对电机的精确控制。
在变频器矢量控制中，可以通过改变电机转子电流矢量大小和相位角来改变电机的转矩和转速。
这样，可以实现电机的平滑启动、调速和制动等控制功能。
总之，变频器矢量控制是一种高级的电机控制方法，可以实现对电机的精确控制，提高电机的响应速度和控制精度。
它在工业生产和各种机械设备中得到广泛应用。
