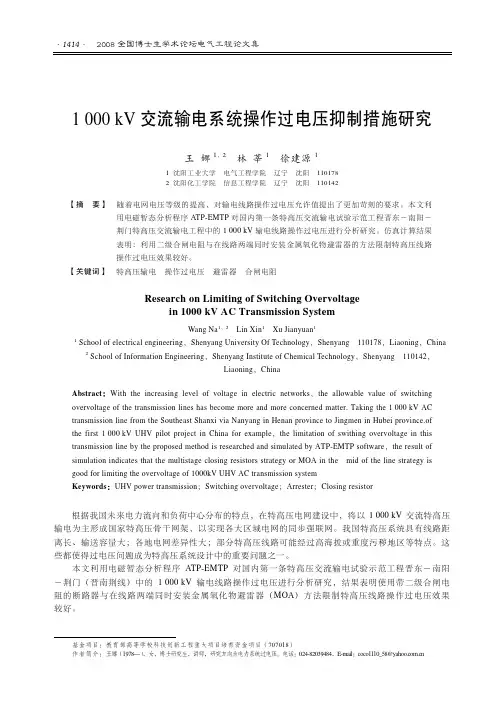

1000kV交流输电系统操作过电压抑制措施研究王娜1，2林莘1徐建源11 沈阳工业大学电气工程学院辽宁沈阳 1101782 沈阳化工学院信息工程学院辽宁沈阳 110142【摘要】随着电网电压等级的提高，对输电线路操作过电压允许值提出了更加苛刻的要求。
本文利用电磁暂态分析程序ATP-EMTP对国内第一条特高压交流输电试验示范工程晋东－南阳－荆门特高压交流输电工程中的1000kV输电线路操作过电压进行分析研究。
仿真计算结果表明：利用二级合闸电阻与在线路两端同时安装金属氧化物避雷器的方法限制特高压线路操作过电压效果较好。
【关键词】特高压输电操作过电压避雷器合闸电阻Research on Limiting of Switching Overvoltagein 1000kV AC Transmission SystemWang Na1，2 Lin Xin1 Xu Jianyuan11 School of electrical engineering，Shenyang University Of Technology，Shenyang 110178，Liaoning，China2 School of Information Engineering，Shenyang Institute of Chemical Technology，Shenyang 110142，Liaoning，ChinaAbstract：With the increasing level of voltage in electric networks，the allowable value of switching overvoltage of the transmission lines has become more and more concerned matter. Taking the 1000kV AC transmission line from the Southeast Shanxi via Nanyang in Henan province to Jingmen in Hubei province.of the first 1000kV UHV pilot project in China for example，the limitation of swithing overvoltage in this transmission line by the proposed method is researched and simulated by ATP-EMTP software，the result of simulation indicates that the multistage closing resistors strategy or MOA in the mid of the line strategy is good for limiting the overvoltage of 1000kV UHV AC transmission systemKeywords：UHV power transmission；Switching overvoltage；Arrester；Closing resistor根据我国未来电力流向和负荷中心分布的特点，在特高压电网建设中，将以1000kV交流特高压输电为主形成国家特高压骨干网架，以实现各大区域电网的同步强联网。

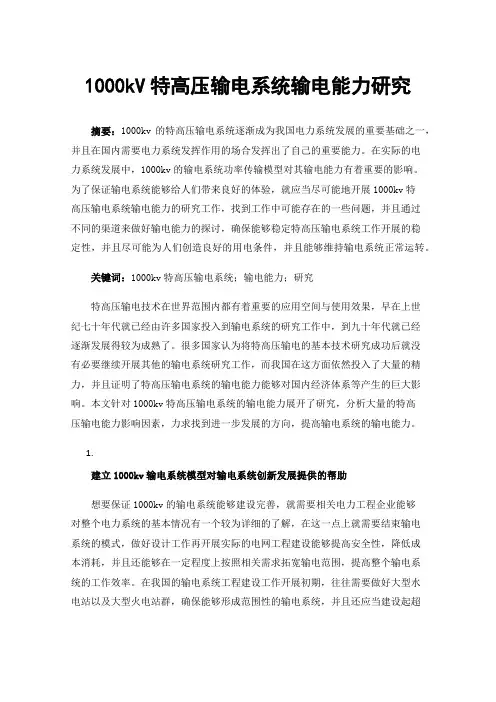

1000kV特高压输电系统输电能力研究摘要：1000kv的特高压输电系统逐渐成为我国电力系统发展的重要基础之一，并且在国内需要电力系统发挥作用的场合发挥出了自己的重要能力。
在实际的电力系统发展中，1000kv的输电系统功率传输模型对其输电能力有着重要的影响。
为了保证输电系统能够给人们带来良好的体验，就应当尽可能地开展1000kv特高压输电系统输电能力的研究工作，找到工作中可能存在的一些问题，并且通过不同的渠道来做好输电能力的探讨，确保能够稳定特高压输电系统工作开展的稳定性，并且尽可能为人们创造良好的用电条件，并且能够维持输电系统正常运转。
关键词：1000kv特高压输电系统；输电能力；研究特高压输电技术在世界范围内都有着重要的应用空间与使用效果，早在上世纪七十年代就已经由许多国家投入到输电系统的研究工作中，到九十年代就已经逐渐发展得较为成熟了。
很多国家认为将特高压输电的基本技术研究成功后就没有必要继续开展其他的输电系统研究工作，而我国在这方面依然投入了大量的精力，并且证明了特高压输电系统的输电能力能够对国内经济体系等产生的巨大影响。
本文针对1000kv特高压输电系统的输电能力展开了研究，分析大量的特高压输电能力影响因素，力求找到进一步发展的方向，提高输电系统的输电能力。
1.建立1000kv输电系统模型对输电系统创新发展提供的帮助想要保证1000kv的输电系统能够建设完善，就需要相关电力工程企业能够对整个电力系统的基本情况有一个较为详细的了解，在这一点上就需要结束输电系统的模式，做好设计工作再开展实际的电网工程建设能够提高安全性，降低成本消耗，并且还能够在一定程度上按照相关需求拓宽输电范围，提高整个输电系统的工作效率。
在我国的输电系统工程建设工作开展初期，往往需要做好大型水电站以及大型火电站群，确保能够形成范围性的输电系统，并且还应当建设起超高压电网建设特高压联络线输电系统，这两种输电系统都能够为1000kv特高压输电系统的建设提供良好的基础。

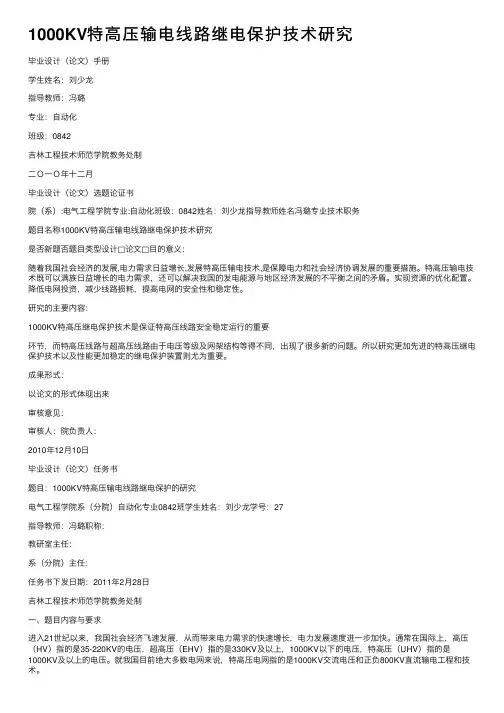

1000KV特⾼压输电线路继电保护技术研究毕业设计（论⽂）⼿册学⽣姓名：刘少龙指导教师：冯璐专业：⾃动化班级：0842吉林⼯程技术师范学院教务处制⼆Ｏ⼀Ｏ年⼗⼆⽉毕业设计（论⽂）选题论证书院（系）:电⽓⼯程学院专业:⾃动化班级：0842姓名：刘少龙指导教师姓名冯璐专业技术职务题⽬名称1000KV特⾼压输电线路继电保护技术研究是否新题否题⽬类型设计□论⽂□⽬的意义：随着我国社会经济的发展,电⼒需求⽇益增长,发展特⾼压输电技术,是保障电⼒和社会经济协调发展的重要措施。
特⾼压输电技术既可以满族⽇益增长的电⼒需求，还可以解决我国的发电能源与地区经济发展的不平衡之间的⽭盾。
实现资源的优化配置。
降低电⽹投资，减少线路损耗，提⾼电⽹的安全性和稳定性。
研究的主要内容：1000KV特⾼压继电保护技术是保证特⾼压线路安全稳定运⾏的重要环节，⽽特⾼压线路与超⾼压线路由于电压等级及⽹架结构等得不同，出现了很多新的问题。
所以研究更加先进的特⾼压继电保护技术以及性能更加稳定的继电保护装置则尤为重要。
成果形式：以论⽂的形式体现出来审核意见：审核⼈：院负责⼈：2010年12⽉10⽇毕业设计（论⽂）任务书题⽬：1000KV特⾼压输电线路继电保护的研究电⽓⼯程学院系（分院）⾃动化专业0842班学⽣姓名：刘少龙学号：27指导教师：冯璐职称：教研室主任：系（分院）主任：任务书下发⽇期：2011年2⽉28⽇吉林⼯程技术师范学院教务处制⼀、题⽬内容与要求进⼊21世纪以来，我国社会经济飞速发展，从⽽带来电⼒需求的快速增长，电⼒发展速度进⼀步加快。
通常在国际上，⾼压（HV）指的是35-220KV的电压，超⾼压（EHV）指的是330KV及以上，1000KV以下的电压，特⾼压（UHV）指的是1000KV及以上的电压。
就我国⽬前绝⼤多数电⽹来说，特⾼压电⽹指的是1000KV交流电压和正负800KV直流输电⼯程和技术。
随着电⼒负荷的快速增长和远距离⼤容量输电需求的增加，发电投⼊和输电技术⽇新⽉异，⾼压超⾼压输电线和变电站的数⽬⽇益增多，环境问题变得异常突出，特别是输变电⽤地的约束条件限制了超⾼压输电的发展，但是，特⾼压⼤容量输电可实现规模经济，较少⽹损，避免输电线路的重复容量，确保电⼒系统的可靠性。
变压器油流带电故障分析及预防措施变压器油流带电故障是指变压器油流中存在电流的现象，这种故障可能导致变压器内部出现放电或击穿现象，进而引发变压器故障，严重时还可能造成火灾或爆炸。
为了保护变压器的安全运行，必须对变压器油流带电故障进行分析和采取适当的预防措施。
1.电源系统故障：如电源失灵、短路故障等，引起变压器油流中的电流；
2.变压器内部绝缘故障：如绕组短路、绝缘老化、绝缘材料变质等，导致油流中出现电流；
3.变压器外部的局部放电：如绝缘子污秽、线路污秽等，引起变压器油流带电；
4.电磁感应：当变压器附近有高电压的设备运行时，可能产生电磁感应，导致变压器油流中带电。
为了预防变压器油流带电故障，可以采取以下措施：
1.定期检查变压器绝缘状况：定期对变压器进行绝缘测试和绝缘电阻测量，确保绝缘正常。
如发现绝缘故障及时处理，以避免绝缘老化导致油流带电；
2.清洁绝缘子和线路：定期对变压器周围的绝缘子和线路进行清洁和绝缘处理，确保绝缘子表面无污秽物，避免局部放电引发油流带电；
3.避免高压设备靠近变压器：尽量避免高压设备靠近变压器，以减小电磁感应的可能性；
4.定期检查电源系统：定期检查变压器的电源系统，保证电源系统的正常运行，避免电源系统故障导致的油流带电；
5.安装保护装置：安装过电压保护装置、过流保护装置等，对电源系统故障进行监测和控制，及时切断故障电流，以防止油流带电引发更严重的故障。
综上所述，变压器油流带电故障是变压器安全运行的一大威胁，需要采取适当的预防措施来避免故障发生。
定期检查绝缘状况、清洁绝缘子和线路、避免高压设备靠近变压器、定期检查电源系统、安装保护装置等都是有效的预防措施，可以提高变压器的安全性能，延长其使用寿命。
1000kV特高压线路继电保护特殊问题分析摘要：1000kV特高压线路在电力系统中的应用具有良好的技术和经济优势，其输电线路距离长、电容量比较大，这对于继电保护的要求比较高。
为了充分发挥继电保护的重要作用，应高度重视 1000kV 特高压线路继电保护特殊问题，优化特高压线路继电保护，确保 1000kV特高压线路的稳定性和安全性。
本文分析了1000kV特高压线路继电保护基本要求，阐述了1000kV特高压线路继电保护特殊问题，以供参考。
关键词：特高压线路；继电保护；问题0.引言特高压输电线路具备很独特的特性，所选择的线路是八分裂导线，这种线路形式具备非常大的空间，同时其中还分布了非常高度的电容，这在很大程度上对电路中存在的损失情况有所减少。
近年来特高压输电技术的推广应用，极大地解决了我国能源分布与消费不平衡的问题，完成资源的优势转变，完成了经济发展的增长需要，提升了电网的承载能力，也能够对国家对于降低资源的能耗有所作用。
特高压输电线路需要满足线路运行的可靠性以及灵敏性等要求，另外还要具备很好的保护作用，如果线路发生故障，能够实现备用设备的及时启动，对故障发生的原因进行分析，从而针对故障问题采取相应的措施进行解决，避免发生更加严重的电路问题。
1.特高压输电线路继电保护要求其基本要求如下：（1）要具备后备保护的系统设备，一般是需要具备能够快速完成全线路故障的切除以及拥有独立运行保护能力的设备，无论是在哪种情况下，都要保证在主保护设备发生故障去进行检修或者是无法运行时，其能够实现后备的保护工作。
（2）对主保护设备的动作以及灭弧时间要有所要求，不能够超过过电压的最高值。
（3）在承担有负荷状态下，从两端对线路进行切除，所形成的时间差不能够超过限定值，要积极的根据绝缘子以及电压进行计算，对最大值进行规定，因而这也是一项重要的规定。
（4）为了能够对过电压问题进行限制，要对自动重合闸启动时间有所规定，如果重合闸失败，两侧的对端要对电压进行降低。

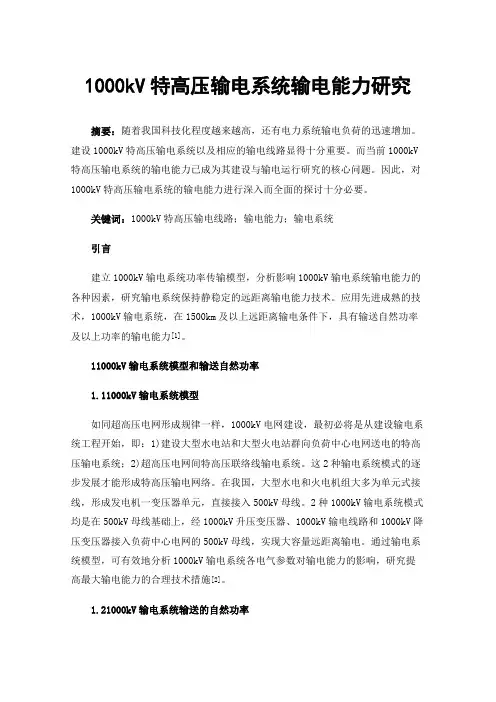

1000kV特高压输电系统输电能力研究摘要：随着我国科技化程度越来越高，还有电力系统输电负荷的迅速增加。
建设1000kV特高压输电系统以及相应的输电线路显得十分重要。
而当前1000kV 特高压输电系统的输电能力已成为其建设与输电运行研究的核心问题。
因此，对1000kV特高压输电系统的输电能力进行深入而全面的探讨十分必要。
关键词：1000kV特高压输电线路；输电能力；输电系统引言建立1000kV输电系统功率传输模型，分析影响1000kV输电系统输电能力的各种因素，研究输电系统保持静稳定的远距离输电能力技术。
应用先进成熟的技术，1000kV输电系统，在1500km及以上远距离输电条件下，具有输送自然功率及以上功率的输电能力[1]。
11000kV输电系统模型和输送自然功率1.11000kV输电系统模型如同超高压电网形成规律一样，1000kV电网建设，最初必将是从建设输电系统工程开始，即：1)建设大型水电站和大型火电站群向负荷中心电网送电的特高压输电系统；2)超高压电网间特高压联络线输电系统。
这2种输电系统模式的逐步发展才能形成特高压输电网络。
在我国，大型水电和火电机组大多为单元式接线，形成发电机一变压器单元，直接接入500kV母线。
2种1000kV输电系统模式均是在500kV母线基础上，经1000kV升压变压器、1000kV输电线路和1000kV降压变压器接入负荷中心电网的500kV母线，实现大容量远距离输电。
通过输电系统模型，可有效地分析1000kV输电系统各电气参数对输电能力的影响，研究提高最大输电能力的合理技术措施[2]。
1.21000kV输电系统输送的自然功率1000kV输电系统输送自然功率是指，从受端高压并联电抗器线路侧来看，接入等效波阻抗负荷Zc或输电线路流过波阻抗负荷电流所输送的功率。
输电线路输送自然功率有3个特点：1)线路各点电压和电流幅值相等，等于受端电压和电流幅值；2)线路各点输入阻抗相等，等于波阻抗；3)线路电容产生的无功等于线路电抗消耗的无功。
特高压变压器电场计算及线圈表面放电抑制方法王维江发布时间：2021-08-30T07:17:07.545Z 来源：《中国科技人才》2021年第13期作者：王维江[导读] 特高压变压器的绝缘设计对变压器的单台极限容量和运行可靠性具有决定性意义。
杭州得诚电力科技股份有限公司摘要：特高压变压器的绝缘设计对变压器的单台极限容量和运行可靠性具有决定性意义。
对变压器进行电场分析，控制各处油隙的电场强度远小于起始局部放电电场，是特高压交流变压器绝缘设计的重要内容。
将自编优化程序与商用有限元软件通过接口方法，实现电场的全局优化。
关键词：特高压变压器电场计算有限元法优化方法进入 21 世纪后，我国经济保持快速发展，城镇化、工业化和现代化的进程速度加快，人民生活质量和需求不断提升，导致电力需求迅速增长。
特高压输电已成为我国电网发展的重要趋势，这也是我国电网实现可持续发展的重要环节。
特高压变压器在特高压变电站中占有重要的地位，可靠性要求很高，也是变电站中最贵重的设备之一。
变压器绝缘结构的设计直接决定了变压器成本的高低，要做好特高压变压器的绝缘设计，前提条件就是准确掌握各种电压下绝缘结构中的电场分布。
变压器可能承受的各种过电压根据行业经验均可折算成一定的倍数工频耐受电压来考虑，因此工频电压下变压器绝缘结构中的静电场计算具有重要意义。
对变压器内部线圈及其出线装置的电场进行计算，控制各处油隙的电场强度远小于起始局部放电电场，是交流变压器绝缘设计的重要内容。
特高压变压器线圈以及均压球结构直接影响变压器整体绝缘的电气性能、制造成本和工艺特性等，因此对这部分绝缘结构进行优化设计，对特高压变压器的整体制造水平具有重要作用。
特高压变压器线圈和均压管以及均压球采用多层油纸电容绝缘，而每层绝缘纸的厚度只有几个毫米，造成剖分困难，计算数据量大，因此对这部分的电场进行数值计算难度较大，优化设计尤为困难。
以往人们对变压器线圈电场的计算通常采用经验公式或者二维计算的分析方法，虽然起了一定的效果，但是只能定性的对电场进行分析，计算结果的精度较差。
1000 kV特高压变电站带电作业试验分析摘要：在工作中要想提升特高压变电站作业人员以及设备的整体安全性，就要加强对特高压变电站带电作业的最小安全距离以及组合间隙的相关实验研究。
对此本文主要对其进行了简单的探究分析，基于作业人员以及周围的带电体、接地体之间形成的空气间隙进行了相关操作冲击实验，进而获得相关数据信息。
希望通过本文的研究满足特高压变电站带电作业的整体安全性，进而为特高压变电站的带电施工作业的有效开展奠定基础。
关键词：1000 kV；变电站；带电作业；安全距离；特高压电网在实践中更有着输送容量较大，传输距离相对较远的特征，如果其在运行过程中出现故障问题势必会给整个电网带来一定的影响，影响其整体的运行稳定性，对此在实践中必须要对其安全性进行系统的分析。
而变电站设备的工作环境相对较为恶劣，其在强电场以及大电流的作业下势必会出现一些缺陷问题，这些缺陷问题势必会影响整个工作的有效开展，带电作业是电网检修工作的重要技术性手段，其在实践中有着较为显著的优势特征，其可以基于带电作业的实际缺陷的危急程度以及检修人员的实际工作时间有针对的开展相关工作，这样可以在根本上保障整个检修工作的有效开展，同时其在操作中可以有效的减少变电站工作的倒闸操作次数，可以有效的增强设备的整体应用效率以及寿命。
1.作业间隙试验输变电工程在实践中的常规设计中其管母对于地的净空距离为17.5米，其四分裂架空母线则为19.5米，架构母线的在实践中与挂点相地的实际距离为11.3米，其相间距离为14.2米。
通过模拟实验的方式对其进行布置并且开展间隙实验。
间隙实验在操作中主要就是应用升降的方式，在操作通过多次的试间隙放电冲击操作，在调整其整体的间隙长度，就会获得被试间隙的具体放电特征。
因为在实践中其相同的间隙上进行正极性的操作波的施加，要保障其放电电压低于负极性的操作波，本次实验中的相地间隙中相施加的正极性标准的操作波为（250/2 500 s），此次相间试验在实际的作业相中施加的就是正极性的标准操作波，其相邻的相就要对其进行负极性的标准操作波施加操作。
1000KV特高压输电线路的电磁环境研究摘要：随着我国经济的快速发展，输电线路电压已经发展到特高压等级，输电线路的电磁环境影响也越来越突出。
特高压输电线路的电磁环境已经成为影响输电线路的结构和建设费用的重要因素。
本文对特高压输电线路的主要电磁环境参数：工频电磁场、无线电干扰以及可听噪声三个方面的进行了分析研究。
关键词：特高压；输电线；电磁环境引言：特高压输电线路的电磁环境影响主要体现在线路的结构，对周围居民生活的造成的影响以及对生态环境的影响等几个方面。
因为特高压输电线路具有电压很高，导线分裂多等特点。
这一定会造成线路表面的电场强度和输电线路附属设备周围的电场强度很高。
而且由特高压输电线路引起的电晕现象以及强电磁场效应是否会对人体以及生态环境带来危害,也是人们一直非十分关心的问题。
因此对特高压输电线路其电磁环境的研究对合理的设计线路参数、降低特高压线路工程的建设成本、保证线路的安全运行、符合环境保护的要求等具有十分重要的意义。
1、特高压输电线路的工频电磁场1.1工频电磁场造成的影响工频电磁场对生态环境的影响近些年来成为人们关注的热点。
近几年来国内外对工频电磁场的研究调查包括工频电磁场对人体的免疫力的影响、工频电磁场与肿瘤间的关系、工频电磁场对工作人员的注意力和记忆力的影响、工频磁场和白血病、胸癌发病率的关联等。
特高压输电线路产生的工频电磁场对人以及动物的影响是否具有长期的不利影响，虽然还存在一些争议，但是工频电磁场产生的暂态电击会给人带来疼痛与不安，严重的时候会对人造成一定的伤害已经是被承认的事实。
所以，我国在建设特高压输电线路的时候，都对工频电磁场采取了相应的限制措施。
1.2工频电磁场的限值从生态环境的保护出发,我国对特高压输电线路的工频电场的限值和500kv输电线路的要求完全一样,同样要求处在线路以下地面以上1.5m之处的工频电场强度要满足以下的标准：在一般的地区,如人们容易接近的区域以及线路跨越公路处,电场强度限值取7kV/m；跨越农田的地方,场强限值取10kV/m；线路邻近民房的时候,房屋所在的位置距地lm处的最大电场强度取4kV/m。
设备管理与改造！Shebei Guanli yu Gaizao浅谈空投I000kV变压器时抑制励磁涌流和防止保护误动的措施董红彬(陕西能源赵石畔煤电有限公司，陕西榆林719000)摘要：阐述了影响变压器励磁涌流大小的因素，结合实例，通过对新投运1000k V变压器五次冲击合闸时励磁涌流最大值及衰减时间数据进行分析，提出减小励磁涌流和防止变压器保护误动的措施和方法。
关键词:变压器;励磁涌流;冲击合闸；消磁;整定计算0引言赵石畔电厂主22变1方，采用2台1000kV断路器，以1000kV—级电压华电网。
电"变压器1000V电，电出断路器电机出断路器电厂的运行操作，提高电和稳定，电变压器间电出断路器，运行主变压器冲击合闸的运行方以1主变压器例，对空投1000kV变压器时减小励磁涌流防止保护误动的措施进行阐述。
1励磁涌流影响因素和空投1000kV变压器励磁涌流数据分析1.1设备参数1号主变压器型号为DFP-400000/1100(单相)，额定容量为400MVA(单相)，额定电压为1100/3-41.25%/27kV，主变高压侧额定电流663A，别YNd11，方/ ODAF，西安西电变压器有限责任公司。
1.2影响励磁涌流大小的因素空投变压器时磁通的大小与！"、合闸角及剩磁有，而励磁涌流的大小磁通的大小有关，磁通大，和，励磁涌流大。
因此，影响励磁涌流大小的因素主要有：(1)电源电压。
电源电压U越高，励磁涌流越大。
(2)合闸合闸"=0。
时,励磁涌流最大"=90。
，励磁涌流最小(3)磁流电，电流方断变，电流的磁的励，磁磁，有磁合闸，变压器的磁大，励磁涌流大，励磁涌流的大小变压器结及的磁有变压器的小，空投时励磁涌流额定电流大分析及空投变压器时，变压器电源间的大，励磁涌流小1.3投、切空载变压器规范要求电电>(GB 50150—2016)额定电压下的变压器冲击合闸，应符合定(1)额定电压对变压器的冲击合闸，进行5次，每次间隔时间宜为5min,应无异常现象，其中750kV变压器额定电压下，第一次冲击合闸的带电运行时间少于30min,其后每次合闸后带电运行时间可逐次缩短，但少于5min(2)冲击合闸宜变压器高压侧进行，对中性点接地的电时变压器点地。
图1 浮子与浮杆结构某日，检修发现某站XX线高抗A相油位指示异常，两相明显偏低，已接近油位计指示最低值。
查阅之前的巡视记录得知，停役前该高抗三相油位指示正常。
根据现场检查情况，初步判断为高抗存在“假油位”的现象。
安塘Ⅱ线高抗A相 图3 安塘Ⅱ线高抗停役前油位指示 停役后油位指示现场检查、处理情况现场检查情况（1）核查油枕实际油位。
在瓦斯继电器集气盒接口处装设简易U型连通管，实测油枕的实际油位。
测量好者）,2005,(4):54.图4 高抗A相实际油位测量（2）核查油位计是否卡滞。
拆除油位计表盘组件，手动拨动油位计指示表针，复装表盘组件后，油位指示迅速恢复，排除显示器组件卡滞的可能。
（3）核查胶囊是否损坏。
拆除呼吸器至胶囊固定处检查胶囊内部，未发现油迹，排除胶囊破损的可能。
（4）检查油位计浮子、浮杆是否损坏。
通过油枕引下的排油管对油枕进行排油处理。
排油至瓦斯继电器位置图5 油位计内部结构现场处理情况根据现场检查情况，现场进行以下处置。
（1）更换油位计浮杆与浮子。
按照浮子能够上下滚动方向安装浮杆与浮子，重新安装后检查浮杆与浮子转动配合正确。
（2）对油枕进行抽真空处理。
将油枕真空度抽至（1）在油枕抽真空阶段，浮子的转轴挂住胶囊，浮子随着胶囊的收缩受力变形向上弯曲。
但在该阶段，浮子及浮杆位于油枕最底部，而胶囊底部稍高于油枕，浮子随胶囊运动的可能性较小，且如果此时浮杆变形，则油位计指示应上升，而在抽真空阶段未发现油位指示变化，因此此种可能性较小。
（2）高抗运行过程中，胶囊包裹住浮子，在外部气温突降或负荷突降的情况下，浮子随胶囊的收缩受到油位异常检查方法油浸式变压器（电抗器）油位异常缺陷多发于低温寒潮、高温酷暑，出现油位指示异常时，需迅速判断处理，考虑到油浸式变压器（电抗器）油位计现场指示可能“假油位”现象。
因此，一旦出现油浸式变压器（电抗器）油位异常缺陷时，运检人员迫切需要对设备真实油位进行确认。
目前现有的变压器（电抗器）油位测量方法：（1）红外测温仪实测油位，即利用红外成像原理，当变压器油与油枕胶囊温度不一时，画面中会有油位分界线。
1000千伏特高压变压器调压方式及原理分析发表时间：2018-03-12T10:20:05.747Z 来源：《电力设备》2017年第29期作者：冯凯李文刚边俊强[导读] 摘要：特高压变压器均采用主体变和调压补偿变分箱布置，调压方式主要采用中性点无励磁调压，按照调压变低压励磁绕组接线方式的不同，可分为完全补偿方式和非完全补偿方式，即调压变恒磁通调压和变磁通调压两种。
（国网内蒙古东部电力有限公司检修分公司内蒙古通辽 028000）摘要：特高压变压器均采用主体变和调压补偿变分箱布置，调压方式主要采用中性点无励磁调压，按照调压变低压励磁绕组接线方式的不同，可分为完全补偿方式和非完全补偿方式，即调压变恒磁通调压和变磁通调压两种。
本文通过完全补偿方式和非完全补偿方式来阐述特高压变压器本体变磁通、补偿变磁通、调压变磁通的变化情况及三者之间的关系。
特别是完全补偿调压方式磁通变化进行公式推导，并对调压变恒磁通调压和变磁通调压原理进行详细的分析。
关键词：变压器；绕组；磁通；电压1.引言特高压变压器一般采用本体变和调压补偿变分箱布置，本体变一般采用单相四柱式和单相五柱式两种，调压补偿变分为调压变和补偿变两部分，均采用口字型布置。
采用中性点调压方式，其属于变磁通调压，为保证高压侧电压稳定，通过调节变压器分接开关位置来适应中压侧电压，中压线端的电压、电流将会改变，同时低压侧的电压随之改变。
另外，分接开关位置不同时阻抗电压也会有较大的波动。
为了降低主体变电压波动，保证主体变安全、稳定运行，需对低压侧电压进行补偿。
因此，在调压补偿变中设置了补偿变。
补偿方式分为完全补偿和非完全补偿两种。
采用完全补偿方式，励磁线圈的匝数多，抗冲击性能要好。
同时，采用非完全补偿方式时调变为变磁通调压，而采用完全补偿方式时调变基本为恒磁通调压，低压侧电压波动小。
2.非完全补偿调压方式2.1非完全补偿调压方式分析采用非完全补偿调压方式的特高压变压器，主变中压侧电压需根据500kV系统电压调整，根据500kV系统电压的变化，调整主变的分接开关，使得1000kV系统保持稳定，但调整分接头会导致主变低压侧电压的波动，为了补偿低压电压变化，在调压变压器中设置有低压励磁绕组LE和低压补偿绕组LT，用于保证低压侧电压恒定。

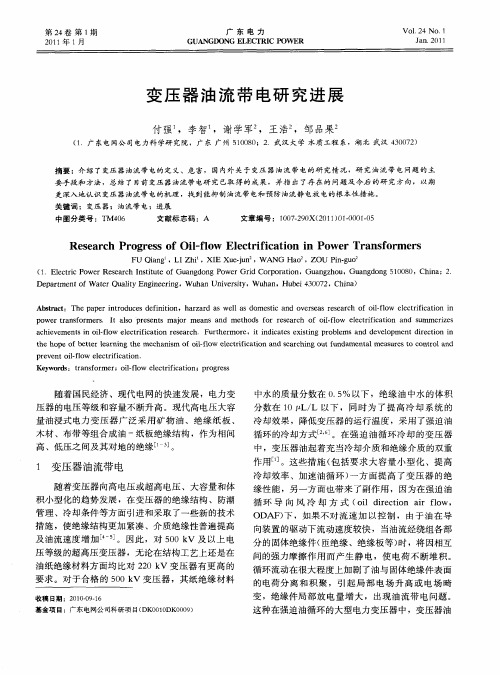

大型变压器油流带电现象一、油流带电现象在强迫油循环的大型电力变压器中，由于变压器油流过绝缘纸及绝缘纸板的表面时，会发生油流带静电现象，简称油流带电。
油流带电现象国内外均有发生，惕1989年报导，美国曾有12台大型变压器因油流带电现象而损坏。
我国曾于1992年对国产大型变压器质量进行过调查，调查结果表明，油流带电引发的静电放电是威胁国内大型变压器安全运行的重要因素之一。
东北电力科学院和沈阳变压器厂曾在制造厂内和电力系统中对500kV大型变压器进行油流带电的测试，在40台次的测试中，发现6台次（其中电力系统中的2台次，出厂试验4台次）由于油流带电引起变压器内部放电，其具体情况如表1－－39所示。
表11-39 油流引起变压器内部放电的情况鉴于以上所述，大型变压器的油流带电现象已引起国内外电力部门和变压器制造业的广泛关注。
日本、美国、法国、瑞典、英国和波兰等很多国家早在70年代就投入大量人力、物力对油流带电问题开展研究。
近些年来，油流带电问题也引起我国的重视、变压器制造业、电力部门和有关高等偏校都在认真进行研究。
油流带电机理关于油流带电的机理目前尚有争论，现有的研究结果认为可以从油流的流动作用和交流电场的电动作用两方面来认识。
就油流的流动作用而言，比较普遍的看法是，变压器的固体绝缘材料（如绝缘纸和纸板）的化学组成是纤维素和木质素，其中纤维素带有羟基（-OH），木质素带有羟基、醛基（-CHO）和竣基（-COOH）。
在变压器油的不断流动下，油与绝缘纸板发生摩擦，使得这些基团发生电子云的偏移，即这样，纤维素和木质素分子就被-Hδ+的正电性所覆盖，绝缘纸板表面就如同覆盖着一层正极性的氢原子。
带正电性的-Hδ+对油中负离子具有较强的亲合作用，进而吸附油中负离子，并在油一纸界面上形成仍电层。
当变压器油以一定速度流动时，偶电层的电荷发生分离，负电荷仍附着在纸板表面，正电荷进入油中并随油流动，形成冲击电流，如图1－－82所示。
1000kV特高压变压器油流带电抑制研究
发表时间：2016-04-15T15:07:26.093Z 来源：《工程建设标准化》2015年12月供稿作者：刘凤展
[导读] 江苏省电力公司检修分公司扬州运维分部电力输送的路径长度及电力损耗等决定必须依靠超特高压变压器来充分提供输电的效率和质量保证。
（江苏省电力公司检修分公司扬州运维分部，扬州，225001）
【摘要】经济的发展和社会的进步需要稳定可靠的电力能源支撑，我国地形地质的特点决定东部地区经济发展速度快且用电负荷大，西部地区经济发展较为落后但水电资源丰富，因此国家制定西电东输政策实现电力的输送，但电力输送的路径长度及电力损耗等决定必须依靠超特高压变压器来充分提供输电的效率和质量保证。
本文分析1000KV特高压变压器的油流带电原因和危害，分析可靠的抑制手段和措施，保障输电的可靠稳定。
【关键词】1000KV特高压变压器；油流带电；抑制措施
变压器利用电磁感应原理来改变交流电压的装置，是电力系统中的关键设备，其性能的可靠性和安全性直接关系电力系统的安全稳定运行，变压器的设计和制造、应用能力代表电力装备行业的综合技术水平。
1000KV的特高压变压器是对电磁环境、技术要求高的特种变压器，科研费用高昂和内部结构的复杂性要求利用严格的质量控制措施和使用规范进行使用，采用科学的合理的手段检测油流带电现象并积极采取措施抑制，保障设备的安全可靠运行。
一、油流带电的形成和危害
1、油流带电的形成机理
油流带电是指在强迫油循环的特高压变压器内部，由于变压器油流过经过特殊干燥处理的绝缘材料（绝缘纸及绝缘纸板）表面时，温度极高的油流与绝缘油道和冷却管道经过摩擦或水分原因产生了电荷分离现象，形成空间电荷后在变压器油或绝缘纸板上以相应的能级进行积聚，当空间电荷的电位迅速升高使该处局部静电场强超过介质的耐受程度时，就会导致发生局部放电或沿面爬电、放电，在放电效应严重时造成绝缘系统的破坏，损害变压器。
2、危害
变压器油和绝缘纸板在相对状况下是绝缘性能较好的材料，容易形成局部静电电荷的积累或分离现象，变压器内油流带电产生的静电放电容易发生在空间电荷密集区域，通常情况下位于绕组上部油道出口和绕组下部油道入口附近，这些部位的工频场强很弱，放电完全取决于空间电荷积聚所产生的静电电位和介质的耐受程度，在耐受程度被突破后，高静电场与正常运行电压造成的交流电场强度不断的叠加就会导致沿绝缘静电放电、爬电放电或表面闪络，发展成为贯穿性击穿，将使固体绝缘受到损伤，使变压器油质劣化或变质，进一步促使放电能量的加强，常在固体绝缘表面形成碳迹，降低了有效的绝缘性能或彻底损失等，引起严重的变压器事故。
二、油流带电的原因
1、油流的流速
经过科学实验和有效数据信息的分析，确定变压器油流速度是对带电现象产生最重要的影响因素，油流速度越大则其带电倾向越为严重，根据油流特性及变压器的运行原理设计相关的油流通过层压纸管进行模拟实验，在实验数据的有效综合分析后得出，纸管的入油口和出油口油流速度在管形变作用下油流不稳定，造成静电电流的增加；1000KV特高压变压器的运行需要迫使油循环速度满足运行机制，因此造成油流状态的不稳定，同时变压器内部结构的复杂性造成油流的转向及通过能力受阻力影响较大，因此造成油流速度与设计的平均流速差异，造成带电现象严重。
2、油温与油的电导率
经过科学实验表明，变压器油流的温度影响与油流带电现象相关的电参数、力学及电化学等数据因素，各类影响因素在油流温度的作用下发生相关的物理或化学反应，其中静电荷的产生和缓和两种相反作用的竞争影响温度特性曲线的变化及极值的出现，部分研究人员认为，带电量随温度变化而发生相应的变化，并且在相关实体模拟试验中表明,由于油流带电,测得绕组的泄漏电流同油温的关系密切。
3、固体绝缘材料的影响
1000KV特高压变压器内固体绝缘材料表面的粗燥程度决定其对电荷的有效吸附能力，通过棉布带与牛皮纸对电荷吸附能力的有效测试，确定10倍于牛皮纸表面粗糙程度的棉布带，其电荷密度也基本10倍于牛皮纸，同时相应的油电荷密度也提高了同样的数量级。
由此可见，绝缘材料的表面粗糙度越大，其吸附电荷的能力越强。
而当绝缘材料的表面发生放电现象时，表面材质在电荷的作用下发生密度和品质、粗糙度的相应改变，发生毛刺现象会对电荷的集聚效应增加，导致油流带电量的相应增加。
4、油的种类
变压器油是符合变压器工作原理的专业用油，但由于现阶段技术的局限性，变压器油仍具有一定的带电性能，而其带电性能也是影响油流带电的重要因素，科学实验表明，不同品类的变压器油其带电性能和固有电荷密度是存在差异的，其中电荷密度高的变压器油是富含有极化混合物，为降低变压器油的电荷密度，在大量实验验证下，可以按照相关操作程序对变压器油进行精炼处理。
5、交流电场强度的影响
科学研究表明，1000KV特高压变压器油流带电程度与交流电场的强度具有正比例关系，即强度越大的交流电场影响下的带电程度越高。
但在低电场强度下，由于交流电场的扩散使进入油中的正离子发生大幅度的振动，造成视在分布的变宽也可以说是变压器油中正离子的长度扩大超过实际长度而引起的流动电流的增大。
在较高的电场强度下，交流电场的电射作用可使固体绝缘材料和油之间界面上的静电荷迅速增加并产生电荷的分离。
三、特高压变压器中抑制油流带电的措施
1、改进变压器的绝缘结构
由于产生电荷、发生静电放电的主要部位是在高、低压绕组的油道入口附近以及绕组底部外侧绝缘件等部位，因此在这些部位的表面
存在毛刺比较粗糙或者存在孔隙等突变结构时，在变压器油的循环压力下容易产生湍流现象，造成油流带电量的增加，因此，设计人员有效的分析该种现象，在诱导的设计和加工过程中，应用先进的磨平技术和扩大进口油道的尺寸及修整形状等，实现导油面积的有效增加和保持油道的光滑细腻，实现油流的平稳，实现油流带电情况的改善。
2、改进冷却方式
传统特高电压、大容量变压器的冷却方式为强迫油循环风冷和强迫导向油循环风冷方式。
强迫油循环风冷需要在油路中设置相应的油泵，实现油流速度的加快以保障散热效率的提高。
强迫导向油的冷却方式是实现强迫油循环类型，其主要区别在于变压器器身部分的油路不同，电压小的变压器油箱内冷却油路非常混乱，需要变压器油沿着绕组和铁心、绕组和绕组间的纵向油道实现逐渐上升，由于电机强度和重力作用造成绕组段间油的流速较慢，造成冷却的不到位，经常是绕组的某些线段和线匝局部温度很高。
采用导向冷却方式后，在变压器的结构上进行了合理的改进，加设相应的遮挡油板及纸筒，确保变压器油的循环路径的准确，同时加强电机泵的功率，确保泵口的冷油在一定压力下被送入绕组间、线饼间的油道和铁心的油道中充分冷却绕组间的油温，实现冷却效能的提高。
实验表明，热效应的增强会影响绝缘的效果，为了减小这种效果，在采用强迫油循环冷却方式的变压器中需用潜油泵实现流速的控制来保障油温的有效调节，为实现流速的稳定来控制油流带电的强度，特高压变压器采用了自动投切冷却器。
该类冷却器的控制系统智能化的根据油温的需要进行冷却油的投运，实现流速的合理控制，同时该冷却器采用逐级启动、延时退出的自动控制方式避免了潜油泵频繁投退和油泵同时一次启动，实现了绕组内部的油流分布均匀、通畅，实现油温控制的同时减少了油流带电现象的发生。
结束语：
1000KV特高压变压器的稳定可靠运行保障特高压电网运行的稳定，提高电力输送效率，但特高压变压器的运行机理和构造的复杂性特殊性，决定其变压器油的流动在多种因素的干扰下发生带电现象，造成绝缘性能的破坏影响设备的正常运行，发生严重的安全事故，本文分析了油流现象的原因和抑制措施，为特高压变压器的可靠运行提供了保障。
参考文献：
[1]李忠全,许鹏. 1000kV特高压变压器油流带电分析及抑制对策[J]. 高电压技术, 2010,04:907-911.
[2]李杰华,张威. 特高压变压器油流带电现象分析、试验与抑制措施[J]. 变压器, 2012,12:42-46.。
