I2C串行总线的组成及工作原理

I2C总线工作原理I2C是一种串行通信总线，常用于连接主控制器和外设设备之间。

I2C总线通过低速的串行数据传输，可同时连接多个设备，使用双线（SDA和SCL）来进行通信。

本文将详细介绍I2C总线的工作原理。

1.物理层：I2C总线包含两条线路：数据线（SDA）和时钟线（SCL）。

SDA线用于数据传输，而SCL线用于同步数据传输的时钟信号。

这两条线都由一个上拉电阻连接到正电源，以保持高电平状态。

当总线上的设备需要发送数据时，它将拉低SDA线上的电平。

在同一时间，SCL线上的电平将控制数据的传输速率。

2.起始信号和停止信号：I2C总线使用起始信号和停止信号来定义数据传输的开始和结束。

起始信号是由主控制器发送的，通常在主控制器要发送数据之前。

停止信号也是由主控制器发送的，在数据传输完成后。

起始信号由将SCL线保持高电平，SDA线从高电平跳变到低电平。

停止信号是在SCL线保持高电平，SDA线从低电平跳变到高电平。

3.地址和数据传输：在I2C总线上，每个设备都有一个唯一的7位地址，用于寻址特定的设备。

主控制器在发送数据之前，必须先向设备发送一个地址字节。

地址字节由起始信号之后的8个位组成（其中最高位为0用于读操作，1用于写操作）。

设备在成功接收到其地址之后，将向主控制器发送一个应答位。

4.字节传输：一旦设备的地址被成功接收，主控制器可以开始发送数据字节。

数据字节的传输遵循以下步骤：-主控制器发送一个数据字节-设备接收到数据字节并发送一个应答位-主控制器发送下一个数据字节-设备接收到数据字节并发送一个应答位-重复以上步骤，直到所有数据字节都被传输完成5.应答信号：每当主控制器发送一个应答请求时，设备都应该发送一个应答位来确认数据的接收情况。

应答位是一个低电平脉冲，由设备在接收到数据字节后发送。

如果设备成功接收到数据字节，则发送一个低电平的应答位。

若设备遇到错误或无法接收数据，则发送一个高电平的非应答位。

6.时钟同步：I2C总线的数据传输是由SCL线上的时钟信号进行同步的。

I2C总线原理介绍AT24C02内部原理介绍I2C总线原理介绍：I2C (Inter-Integrated Circuit)总线是一种用于在集成电路之间进行通信的串行通信总线协议。

它最初由飞利浦半导体公司（现在的NXP半导体）开发，旨在解决多个IC之间的通信问题。

I2C总线协议包括了两种设备，即主设备和从设备。

主设备负责控制总线及发送和接收数据，而从设备则依从主设备的控制。

主设备通过发送一个起始条件开始通信，并通过发送地址和数据进行控制。

从设备则根据主设备发送的地址和数据进行相应的响应。

1.双向通信：I2C总线允许主设备和从设备之间双向通信，即主设备可以发送数据给从设备，也可以从从设备接收数据。

2.多主模式：I2C总线支持多个主设备同时驱动总线，这可以实现多个主设备之间的协同工作。

3.硬件地址和数据传输：I2C总线使用7位或10位地址来寻址从设备，并以字节为单位传输数据。

4.起始和停止条件：I2C总线使用起始和停止条件来控制通信的开始和结束。

5.错误检测：I2C总线通过校验和来检测传输过程中的错误。

6.时钟同步：I2C总线使用时钟信号来同步主设备和从设备之间的通信。

AT24C02内部原理介绍：AT24C02是一种常见的I2C EEPROM （Electrically Erasable Programmable Read-Only Memory）芯片，用于存储数据。

它的内部原理如下：1.存储单元：AT24C02由256个8位字节构成，每个字节具有一个唯一的地址。

地址范围从0到255，可以存储共计2048位的数据。

2.寻址和读写：AT24C02通过I2C总线进行寻址和读写操作。

主设备发送启始条件和设备地址，然后发送要读取或写入的数据的地址，最后发送或接收实际数据。

3.数据传输：AT24C02的数据以字节为单位被写入和读取。

写入操作通过I2C总线将字节数据写入到指定地址处。

读取操作通过I2C总线将字节数据从指定地址读出。

I2C总线原理及应用实例I2C总线是一种串行通信总线，全称为Inter-Integrated Circuit，是Philips（飞利浦）公司在1982年推出的一种通信协议。

它可以用于连接各种集成电路（Integrated Circuits，ICs），如处理器、传感器、存储器等。

I2C总线的原理是基于主从架构。

主设备（Master）负责生成时钟信号，并发送和接收数据，从设备（Slave）通过地址识别和响应主设备的命令。

I2C总线使用两根线来传输数据，一根是时钟线（SCL），用于主设备生成的时钟信号；另一根是数据线（SDA），用于双向传输数据。

1. 主设备发送起始位（Start）信号，将SDA线从高电平拉低；然后通过SCL线发送时钟信号，用于同步通信。

2.主设备发送从设备的地址，从设备通过地址识别确定是否响应。

3.主设备发送要传输的数据到从设备，从设备响应确认信号。

4. 主设备可以继续发送数据，或者发送停止位（Stop）信号结束通信。

停止位是将SDA线从低电平拉高。

1.温度监测器：I2C总线可以连接到温度传感器上，通过读取传感器的输出数据，进行温度的监测和控制。

主设备可以设置警报阈值，当温度超过阈值时，可以触发相应的措施。

2.显示屏：很多智能设备上的显示屏都采用了I2C总线，如液晶显示屏（LCD）或有机发光二极管（OLED）等。

主设备通过I2C总线发送要显示的信息，并控制显示效果，如亮度、对比度、清晰度等参数。

3.扩展存储器：I2C总线可以用于连接外部存储器，如电子存储器（EEPROM）。

通过I2C总线，可以读取和写入存储器中的数据，实现数据的存储和传输。

4.触摸屏控制器：许多触摸屏控制器也使用了I2C总线，主要用于将触摸信号传输给主设备，并接收主设备的命令。

通过I2C总线，可以实现对触摸屏的操作，如单击、滑动、缩放等。

5.电源管理器：一些电源管理器也采用了I2C总线，用于控制和监测电池电量、充电状态、电压、电流等参数。

i2c的工作原理1. 引言i2c是一种串行通信接口，被广泛应用于各种电子设备之间的通信。

本文将详细介绍i2c的工作原理。

2. i2c的概述i2c是Inter-Integrated Circuit的缩写，最早由飞利浦公司（现在的恩智浦公司）在1980年代开发并推出。

它采用2根传输线（即SDA和SCL），用于在多个设备之间进行数据传输。

i2c具有简单、低成本、高可靠性的特点，非常适合中小规模的系统集成。

3. i2c的物理层i2c的物理层采用比特传输技术，即通过不同电平来表示不同的值。

在i2c中，SDA线是串行数据线，SCL线是串行时钟线。

这两根线通过上拉电阻连接到VCC，通常在3V到5V之间。

3.1 时钟同步i2c通信采用主从模式，由一个主设备控制通信的起始和停止。

主设备通过控制SCL线的电平变化来同步通信。

当主设备将SCL线拉低时，通信开始；当主设备释放SCL线时，通信停止。

所有的从设备在SCL线上都能感知到这些时钟变化。

3.2 数据传输i2c的数据传输通过在SDA线上传输二进制数据来实现。

每个数据位都在SCL时钟的边沿传输，当时钟从低电平变为高电平时，数据被采样。

4. i2c的工作机制i2c的工作机制可以分为地址传输阶段和数据传输阶段。

4.1 地址传输阶段在i2c通信开始时，主设备首先发送一个地址和读/写位，用于指定要访问的从设备。

地址是从设备在总线上的唯一标识。

读/写位用于指示主设备是要将数据发送给从设备还是从从设备读取数据。

4.2 数据传输阶段在地址传输阶段之后，主设备和从设备可以进行数据传输。

数据传输可以分为两种模式：主设备发送数据和主设备读取数据。

4.2.1 主设备发送数据在主设备发送数据时，它将数据逐位地发送到SDA线上，并由SCL线上的时钟同步。

1.主设备拉低SDA线，将第一个数据位（即最高位）发送到总线上。

2.主设备通过改变SCL线的电平来同步通信。

3.从设备在SCL线的上升沿采样数据位。

I2C串行通信原理及代码演示I2C串行通信标准的从属模式和多主控模式，串行接口仅由两条信号线组成：串行时钟（SCL）和串行数据（SDA）。

串行数据（SDA）SDA引脚是一个开漏极双向输入/输出引脚，用于在设备之间连续传输数据。

SDA引脚必须使用外部向上拉式电阻拉动（值不超过10 kΩ），并且可以与同一母线上其他设备的任意数量的其他开漏或开路集电器引脚相连。

串行时钟（SCL）SCL引脚用于为设备提供一个时钟，并控制进出设备的数据流。

SDA引脚上的命令和输入数据总是锁定在SCL的上升边缘上，而SDA引脚上的输出数据则锁定在SCL的下降边缘上。

当串行总线空闲时，SCL必须被强制高或使用外部上拉电阻拉高。

SCL引脚用于接收来自主的的时钟信号，而双向SDA引脚用于接收来自主机的的命令和数据信息，并将数据发送回主机。

数据总是被锁定在SCL上升边缘的中，并且总是从SCL下降边缘的设备输出。

在总线通信期间，每个时钟周期传输一个数据比特，在传输8位（1字节）数据之后，接收设备必须在主设备生成的第9个时钟周期(ACK/NACK时钟周期）中以确认（ACK）或不确认（NACK）响应比特进行响应。

因此，传输的数据每一个字节需要9个时钟周期。

在数据传输期间，SDA引脚上的数据只能在SCL低时改变，并且当SCL高时数据必须保持稳定。

如果当SCL较高时，SDA销上的数据发生变化，则将发生开始或停止条件。

启动和停止条件用于启动和结束主设备和从设备之间的所有串行总线通信。

在开始和停止条件之间传输的数据字节数不受限制，并由主节点决定。

为了使串行总线空闲，SCL和SDA引脚必须同时处于逻辑高状态。

时钟和数据转换要求SDA引脚是一个开漏端，因此必须用外部的拉式电阻拉高。

SCL是一个输入端，可以驱动高或拉高使用外部拉上电阻。

SDA引脚上的数据只能在SCL的低时间段内发生变化。

SCL高电平期间的数据变化将定义的开始或停止条件。

1、启动条件启动条件当SDA引脚发生“高到低”的转变，而SCL引脚处于稳定的逻辑“1”状态，将使设备脱离待机状态。

描述i2c总线数据传输的过程I2C总线是一种串行通信协议，用于连接微控制器和外设。

它是由Philips公司于1980年代开发的，现在已经成为一种标准的总线协议。

I2C总线可以连接多个设备，并且可以通过软件进行编程，实现数据传输、控制和监测等功能。

在本文中，我们将详细描述I2C总线数据传输的过程。

一、I2C总线的基本概念1. I2C总线的定义I2C总线是一种简单、高效、低成本的串行通信协议，用于连接微控制器和外设。

它采用双向传输方式，可以实现多主机、多从机的通信。

2. I2C总线的基本构成I2C总线由两根信号线组成：SCL（时钟）和SDA（数据）。

其中SCL为时钟信号线，SDA为数据信号线。

时钟信号由主机产生，并且同步所有设备的操作。

3. I2C总线的工作原理I2C总线采用主从式通信方式。

主机发送起始位和停止位，在此期间，从机只能被动响应。

主机发送数据时，从机必须进行确认应答；反之亦然。

二、I2C总线数据传输的过程1. I2C总线的起始位和停止位I2C总线的起始位是SDA从高电平变为低电平，同时SCL保持高电平。

停止位是SDA从低电平变为高电平，同时SCL保持高电平。

2. I2C总线的数据传输方式I2C总线采用两种数据传输方式：字节传输和位传输。

字节传输是指每次传输8个二进制数位，即一个字节；而位传输是指每次只传输一个二进制数位。

3. I2C总线的主机发送数据过程主机发送数据时，首先发送器件地址和读写标志。

如果要读取设备的数据，则读写标志为1；如果要向设备写入数据，则读写标志为0。

然后主机发送数据，并等待从机响应确认应答。

4. I2C总线的从机接收数据过程当从机接收到主机发送的地址和读写标志后，如果地址匹配，则向主机发送确认应答信号。

然后从机接收主机发送的数据，并返回确认应答信号。

5. I2C总线的从机发送数据过程当从机需要向主机发送数据时，首先等待主机请求，并返回确认应答信号。

然后从机将需要发送的数据通过SDA信号线依次发送给主机，并等待主机响应确认应答。

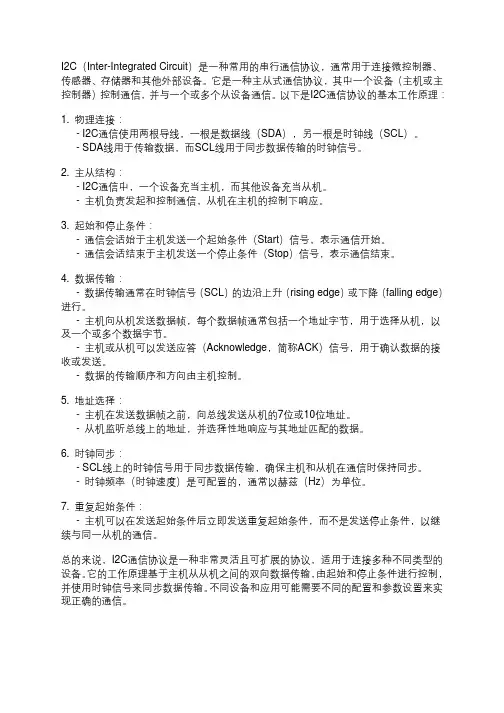

I2C（Inter-Integrated Circuit）是一种常用的串行通信协议，通常用于连接微控制器、传感器、存储器和其他外部设备。

它是一种主从式通信协议，其中一个设备（主机或主控制器）控制通信，并与一个或多个从设备通信。

以下是I2C通信协议的基本工作原理：1. 物理连接：- I2C通信使用两根导线，一根是数据线（SDA），另一根是时钟线（SCL）。

- SDA线用于传输数据，而SCL线用于同步数据传输的时钟信号。

2. 主从结构：- I2C通信中，一个设备充当主机，而其他设备充当从机。

- 主机负责发起和控制通信，从机在主机的控制下响应。

3. 起始和停止条件：- 通信会话始于主机发送一个起始条件（Start）信号，表示通信开始。

- 通信会话结束于主机发送一个停止条件（Stop）信号，表示通信结束。

4. 数据传输：- 数据传输通常在时钟信号（SCL）的边沿上升（rising edge）或下降（falling edge）进行。

- 主机向从机发送数据帧，每个数据帧通常包括一个地址字节，用于选择从机，以及一个或多个数据字节。

- 主机或从机可以发送应答（Acknowledge，简称ACK）信号，用于确认数据的接收或发送。

- 数据的传输顺序和方向由主机控制。

5. 地址选择：- 主机在发送数据帧之前，向总线发送从机的7位或10位地址。

- 从机监听总线上的地址，并选择性地响应与其地址匹配的数据。

6. 时钟同步：- SCL线上的时钟信号用于同步数据传输，确保主机和从机在通信时保持同步。

- 时钟频率（时钟速度）是可配置的，通常以赫兹（Hz）为单位。

7. 重复起始条件：- 主机可以在发送起始条件后立即发送重复起始条件，而不是发送停止条件，以继续与同一从机的通信。

总的来说，I2C通信协议是一种非常灵活且可扩展的协议，适用于连接多种不同类型的设备。

它的工作原理基于主机从从机之间的双向数据传输，由起始和停止条件进行控制，并使用时钟信号来同步数据传输。

I2C协议概述协议名称：I2C协议1. 引言I2C（Inter-Integrated Circuit）是一种串行通信协议，用于连接集成电路（IC）之间的通信。

它由飞利浦半导体（现在的恩智浦半导体）在1982年开发，被广泛应用于各种电子设备和系统中。

本文将详细介绍I2C协议的概述、特点、工作原理以及应用场景。

2. 概述I2C协议是一种双线制串行通信协议，由两条线路组成：串行数据线（SDA）和串行时钟线（SCL）。

这两条线路连接了多个I2C设备，实现了在同一总线上进行通信的能力。

I2C协议支持多主设备和多从设备的连接，可以实现点对点或多对多的通信。

3. 特点3.1 简单：I2C协议使用双线制，只需要两条线路就可以实现通信，相比其他通信协议来说，I2C协议的硬件设计和实现更为简单。

3.2 高效：I2C协议使用了主从式通信模式，主设备控制通信的发起和结束，从设备负责响应和数据传输。

这种通信方式可以提高通信效率。

3.3 可靠：I2C协议通过校验和机制来确保数据的完整性和准确性。

主设备在发送数据时会生成校验和，并在接收数据时进行校验，以保证数据的可靠性。

4. 工作原理4.1 起始条件和停止条件：I2C通信的起始条件是SDA线从高电平跳变到低电平，而SCL线保持高电平。

停止条件是SDA线从低电平跳变到高电平，而SCL线保持高电平。

4.2 时钟信号：SCL线上的时钟信号用于同步数据传输。

数据的传输必须在时钟信号的边沿进行。

4.3 数据传输：数据传输分为地址传输和数据传输两个阶段。

在地址传输阶段，主设备发送目标设备的地址和读/写位。

在数据传输阶段，主设备和从设备之间交换数据。

4.4 硬件地址：每个I2C设备都有一个唯一的硬件地址，用于在总线上进行寻址和识别。

5. 应用场景5.1 存储器：I2C协议常用于连接存储器芯片，如EEPROM和SRAM。

存储器芯片可以通过I2C总线与其他设备进行数据交换。

5.2 传感器：I2C协议广泛应用于各种传感器，如温度传感器、湿度传感器和加速度传感器。

I2C总线原理介绍，AT24C02内部原理介绍编写“读写AT24C02 EEPROM”程式，讲解几种常见的读写方式“读写AT24C02 EEPROM”程式调试第一部分I2C总线原理串行扩展总线技术是新一代单片机技术发展的一个显著特点。

其中PHILIPS公司推出的 I2C总线（INTEL IC BUS）最为著名。

与并行扩展总线相比，串行扩展总线有突出的优点：电路结构简单，程序编写方便，易于实现用户系统软硬件的模块比、标准化等。

目前I2C总线技术已为许多著名公司所采用，并广泛应用于视频音像系统中。

一、I2C总线特点I2C总线最主要的优点是其简单性和有效性。

由于接口直接在组件之上，因此I2C总线占用的空间非常小，减少了电路板的空间和芯片管脚的数量，降低了互联成本。

总线的长度可高达25英尺，并且能够以10Kbps的最大传输速率支持40个组件。

I2C总线的另一个优点是，它支持多主控(multimastering)，其中任何能够进行发送和接收的设备都可以成为主总线。

一个主控能够控制信号的传输和时钟频率。

当然，在任何时间点上只能有一个主控。

其主要特点如下：●只要求两条总线线路一条串行数据线SDA 一条串行时钟线SCL●每个连接到总线的器件都可以通过唯一的地址和一直存在的简单的主机从机关系软件设定地址主机可以作为主机发送器或主机接收器●它是一个真正的多主机总线如果两个或更多主机同时初始化数据传输可以通过冲突检测和仲裁防止数据被破坏●串行的8 位双向数据传输位速率在标准模式下可达100kbit/s 快速模式下可达400kbit/s 高速模式下可达3.4Mbit/s●片上的滤波器可以滤去总线数据线上的毛刺波保证数据完整●连接到相同总线的IC 数量只受到总线的最大电容400pF 限制●极低的电流消耗●抗高噪声干扰●电源电压范围宽●工作的温度范围广I2C总线图示二、I2C总线工作原理1．总线的电气结构I2C为双向同步串行总线，总线接口内部结构如下图所示。

i2c总线工作原理I2C总线是一种用于连接微控制器和外部设备的串行通信协议。

它采用两根信号线，分别是时钟线（SCL）和数据线（SDA），通过这两根线实现数据的传输和通信。

I2C总线的工作原理如下：1. 总线结构：I2C总线由一个主设备和多个从设备组成。

主设备负责发起通信并控制总线，从设备则接受主设备的指令并返回数据。

2. 起始信号和结束信号：通信开始时，主设备发出起始信号。

起始信号由将SCL线拉低，然后再将SDA线由高电平拉低构成，表示通信即将开始。

通信结束时，主设备发出结束信号，由将SCL线保持高电平的同时将SDA线由低电平拉高构成，表示通信结束。

3. 数据传输：数据传输通过时钟线（SCL）和数据线（SDA）进行。

时钟线由主设备控制，用于驱动数据传输。

数据线上的数据必须在时钟线为低电平时才能改变，而在时钟线为高电平时必须保持稳定。

4. 主设备和从设备地址：主设备发送数据时，首先发送从设备的地址。

地址由7位或10位构成，前7位是从设备的地址，最高位是读/写位。

读/写位为0表示写操作，为1表示读操作。

从设备接收到自己的地址后，确认信号应答ACK返回给主设备。

5. 数据传输确认：数据传输时，每传输一个字节后，接收方需要发送一个应答信号ACK给发送方，表示已成功接收。

如果接收方不能接收数据或者接收错误，会发送应答信号NAK给发送方。

6. 时钟速率：I2C总线的时钟速率可以根据需求设定，其中标准模式下的时钟速率为100 kbit/s，快速模式为400 kbit/s，高速模式可达到3.4 Mbit/s。

总的来说，I2C总线通过起始和结束信号进行通信的开始和结束，通过时钟线和数据线实现数据的传输和控制。

主设备发送地址和数据，从设备接收并返回数据。

通过应答信号确认数据是否成功传输。

i2c的基本工作原理
I2C（Inter-Integrated Circuit）是由Philips公司开发的两线式串行总线，产生于20世纪80年代，用于连接微控制器及其外围设备。

I2C总线简单而有效，占用PCB（印制电路板）空间很小，芯片引脚数量少，设计成本低。

I2C总线的工作原理如下：
1.I2C总线由两根双向信号线组成：数据线（SDA）和时钟线（SCL）。

2.I2C总线通过上拉电阻接正电源。

当总线空闲时，上拉电阻使SDA和SCL
线都保持高电平（SDA=1，SCL=1）。

3.为了避免总线信号混乱，要求各设备连接到总线的输出端必须是开漏输
出或集电极开路输出的结构。

根据开漏输出或者集电极开路输出信号的
“线与”逻辑，连到I2C总线的任一器件输出低电平，都会使相应总线
上的信号变低。

4.I2C总线通过上拉电阻接正电源，空闲时为高电平。

连接到总线的器件
输出级必须是漏极开路或集电极开路才能执行线与的功能。

5.工作时，主机发送数据到从机，从机在接收到数据后返回给主机。

以上信息仅供参考，如需了解更多信息，请查阅相关书籍或咨询专业人士。

I2C串行总线的组成及工作原理I2C（Inter-Integrated Circuit）是一种串行总线技术，用于连接微控制器（MCU）、传感器、存储器和其他外围设备。

它由荷兰公司Philips（现在的恩智浦）在1982年推出，作为一种简化的通信协议，用于在主设备和从设备之间进行数据传输。

I2C的组成I2C总线由以下几个主要组成部分组成：1. 主设备(Master)：主设备是I2C总线的主要管理者，它决定了总线上的通信活动。

主设备负责产生时钟信号和启动传输。

一个I2C总线可以有多个主设备，但每次只能有一个主设备处于活动状态。

2. 从设备(Slave)：从设备是主设备的辅助设备，它们被分配唯一的地址，用于与主设备进行通信。

从设备只能在被主设备选中时才能传输数据。

3. 时钟（Clock）：I2C总线是一种同步协议，使用一个全局时钟信号来同步数据传输。

主设备生成时钟信号，从设备根据时钟来确定数据传输的时序。

4.数据线(SDA)：数据线用于双向传输数据，主设备和从设备通过该线路发送和接收数据。

数据线上的电平可以是高电平或低电平，用于传输二进制数据。

5.时钟线(SCL)：时钟线用于传输时钟信号，它由主设备控制。

时钟的频率决定了数据传输的速度。

I2C的工作原理I2C总线的工作原理可以简单分为以下几个步骤：1.主设备发送启动信号：主设备向总线发送一个低电平（SDA从高电平转为低电平），并保持时钟线为高电平。

这表示总线上即将开始一次传输。

2.主设备发送设备地址：主设备发送从设备的地址和读写位。

地址是从设备的唯一标识符，读写位用于指示该传输是读取还是写入操作。

3.从设备应答（ACK）：在主设备发送地址后，从设备首先发送一个应答位，用于确认自己被选中。

应答是由从设备将数据线置为低电平。

4.主设备发送或接收数据：在成功选中从设备后，主设备可以发送或接收数据。

数据的传输是通过在每个时钟周期内改变数据线上的电平来实现的。

5.从设备应答（ACK）：当主设备发送完希望传输的数据后，从设备必须发送一个应答位，以确认数据已经接收。

i2c工作原理
I2C（Inter-Integrated Circuit）是一种同步串行通信协议，它允
许微控制器或芯片之间进行简单而高效的通信。

I2C总线由两
条信号线组成，即串行数据线（SDA）和串行时钟线（SCL）。

工作原理如下：
1. 起始条件：主设备（通常是微控制器）将SCL拉高，并将SDA从高拉至低电平（起始位）。

2. 寻址：主设备发送一个地址字节，包括从设备地址和读/写位。

地址字节由7位从设备地址和1位读/写位组成。

当主设
备将SDA拉高时，从设备响应并发送一个应答位。

3. 数据传输：主设备根据需要向从设备发送或读取数据。

数据以字节为单位传输，每个字节后需要一个应答位。

发送数据时，主设备将数据写入SDA线，然后拉高SCL线以将数据发送给
从设备。

接收数据时，从设备将数据放置在SDA线上，主设
备通过读取SDA线上的数据来获取数据。

每个字节的最高有
效位（MSB）先传输。

4. 停止条件：在传输完成后，主设备将SCL从高拉至低电平，并随后将SDA从低拉至高电平，表示停止位。

总的来说，I2C是一种主从式通信方式，主设备负责发起通信
并控制数据传输，从设备负责响应和接收数据。

通过起始条件、
寻址、数据传输和停止条件的组合，实现了利用两条信号线进行简单而高效的通信。

i2c通讯原理
i2c通讯原理是一种常用的串行通信协议，它允许不同的设备在同一总线上进行通信。

i2c协议由两根线组成，一根是数据线(SDA)，另一根是时钟线(SCL)。

数据传输是通过时钟信号同步进行的。

i2c 通讯协议采用从机-主机的架构，主机负责控制总线的时序，从机则负责响应主机发出的命令。

在i2c通讯中，每个从机都会被赋予一个唯一的地址，主机可以通过地址来定位需要通信的从机。

i2c通讯协议是一种低速、低功耗的通信协议，它适用于连接较少、距离较短的设备，如传感器、温度计等。

i2c通讯原理的掌握对于嵌入式系统的开发和调试非常重要。
