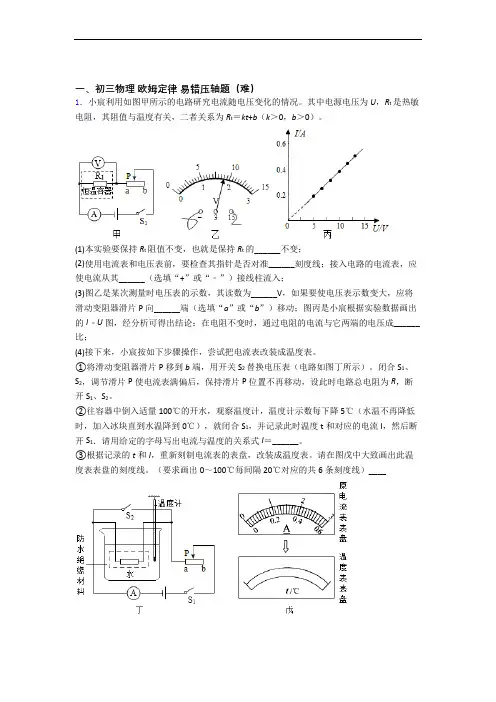

一、初三物理欧姆定律易错压轴题（难）1．在复习电学知识时，小明在实验室做了“测量小灯泡的电功率”和“探究电流与电压、电阻的关系”的实验。

实验中，所用的电源电压为6V，小灯泡点的额定电压为3.8V，滑动变阻器的规格为“30Ω 1A”。

（1）在“测量小灯泡的电功率”的实验中，小明按图甲所示的电路图正确连接了电路。

闭合开关后，移动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示，则小灯泡的额定功率为____W。

（2）移动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的小灯泡的I-U图象。

由图象可知：当小灯泡两端的电压增大时，小灯泡的电阻______，如果小灯泡两端的电压为1.9V，则小灯泡的实际功率_______0.38W。

（3）在做“探究电流与电阻的关系”实验时，小明所用的四个定值电阻的阻值行别为5Ω、10Ω、15Ω、20Ω。

他直接利用测量小灯泡电功率时所连的电路进行实验，他把电路中的小灯泡取下，电路的其他元件连接方式不动，把四个定值电阻分别接入电路中进行探究。

如果要保证电路中各元件的安全，且用四个电阻都能顺利地完成实验，则定值电阻两端的电压应该在_______范围内选择。

【答案】1.52变大大于 2.4V~3V【解析】【详解】(1)[1]当电压为额定电压3.8V时，图乙中电流表小量程分度值为0.02A，示数为0.4A，灯的额定功率P额=U额I=3.8V×0.4A=1.52W(2)[2][3]在图丙中，分别作出图象上a、b两点的电压及对应的电流大小，如下图所示由图可看出，电压的增加的量U b-U a大于对应的电流增加的值量I b-I a，即电压增加的量比电流增加的要大，根据欧姆定律a ba ba bU UR RI I=<=所以，当小灯泡两端的电压增大时，小灯泡的电阻也变大；因在实际电压1.9V 下的电阻小于灯在额定电压3.8V 下的电阻，R 实<R 额，灯的实际功率2222()()1 1.52W 0.38W 22444U U U P U P R R R R ==>=⨯===额额额额实额实实额实 即小灯泡的实际功率大于0.38W 。

(3)[4]探究电流与电阻的关系实验时，应控制不同电阻的电压保持不变，根据把5Ω、10Ω、15Ω、20Ω分别接入电路中进行探究，保证电路中各元件的安全，且用四个电阻都能顺利地完成实验：因电流表的量程为0~0.6A ，所以电路中的最大电流为0.6A ，当接入最小的电阻5Ω时，电压表示数即为允许的最大电压U 大=R 小I 大=5Ω×0.6A=3V因变阻器的最大阻值为30Ω，当变阻器电阻全部连入电路中时，若接入最大的电阻R 大=20Ω，此时电路中的最小电流6V 0.12A 2030U I R R ===+Ω+Ω小定大滑大 定值电阻的最小电压 U 小=I 小R 定大=0.12A ×20Ω=2.4V则定值电阻两端的电压应在2.4V~3V 。

2．某实验小组探究电流与电压和电阻的关系。

实验中电源电压恒为3V ，滑动变阻器最大阻值为20Ω。

(1)他们先用5Ω的定值电阻探究电流与电压的关系，实验电路图如图1所示；① 请根据图1的电路图把图2的实物电路连接完整______；② 接线完毕后，小丽建议要对电路进行检查后再闭合开关，请你提出其中一项需要检查的内容：______；③ 检查完毕后，闭合开关，调节滑动变阻器，记录了5组数据。

测第6组数据时，电压表的示数为2.6V ，电流表的示数如图3所示。

请在图4 的坐标系中描绘出第6组数据对应的点，并根据描出的6个数据点画出定值电阻的I -U 图像______；④ 分析画出的I-U图像可得出结论：在电阻一定时，______；⑤ 为了使结论具有普遍性，还应进行的操作是：______；(2)接着他们在原有5Ω定值电阻的基础上，又准备了阻值为10Ω、15Ω、20Ω的三个定值电阻，以探究电压一定时电流与电阻的关系。

为了控制电压不变，每次更换定值电阻后需要调节滑动变阻器，使定值电阻两端的电压达到相同的值。

这个电压控制在多少合适呢?实验小组的同学分别提出了0.5V、1V和2V三个电压值，为使实验顺利进行，大家进行了分析与讨论，你认为应选这三个电压值中的______V。

【答案】滑动变阻器是否在最大阻值处电流与电压成正比更换阻值不同的定值电阻进行多次实验 2V【解析】【分析】【详解】(1)[1]滑动变阻器遵循“一上一下”连接原则，并且根据电路图，滑片向左移动，滑变电阻变小，滑变右上已经连接，所以应该连接左下接线柱，导线另一端可以连接到定值电阻右侧，或者电压表3V接线柱上；如下图所示。

[2]电路闭合前要检查滑动变阻器是否在最大阻值处，防止电路中电流过大损坏电路元件。

[3]根据读数，电流为0.52A，图像如下图所示。

[4]根据图像可知，当电阻一定时，通过导体的电流与导体两端电压成正比。

[5]为了具有普遍性，我们应该更换阻值不同的定值电阻，多次实验。

(2)[6]根据串联分压原则，滑动变阻器最大阻值为20Ω，定值电阻最大阻值为20Ω，电源电压为3V，所以，当定值电阻为20Ω时，最小电压为1.5V，故定值电阻只能选择2V的电压保持不变。

3．某学习小组在“探究通电导体中的电流与电阻的关系”实验中，连接了如图甲所示的电路（电源电压保持4.5V不变）。

(1)用笔画线代替导线将图甲实物电路连接完整；（要求：滑动变阻器的滑片P向左移动时，电路中电流变大；导线不得交叉）（________）(2)连接好电路，闭合开关，发现电压表示数等于电源电压，电流表有示数，移动滑片，电表示数不变，则故障为滑动变阻R _________；(3)探究通电导体中的电流与电阻的关系实验要在电压一定时进行，图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图像。

由图像可知R两端的电压为________V；当R 的电阻由5Ω更换为10Ω时，闭合开关后，为使R两端的电压________ （选填“改变”或“不变”），滑动变阻器的滑片应向____（选填“左”或“右”）端滑动；若实验中R的阻值分别是5Ω、10Ω、15Ω、20Ω、25Ω，为了保证完成实验，则滑动变阻器的阻值至少是________Ω。

【答案】被短路 3 不变右 12.5【解析】【分析】【详解】(1)[1]滑动变阻器的滑片P向左移动，电路中电流变大，即电阻变小，故变阻器左下接线柱连入电路中与电阻串联，如下所示(2)[2]连接好电路，闭合开关，电流表有示数，即电路中有电流通过，则故障类型为短路，电压表示数等于电源电压，只能是滑动变阻R 被短路。

(3)[3]图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图象，由图象可知R两端的电压为U=IR=0.6A×5Ω=3V[4]探究电流与电阻的实验中应控制电压不变，即保持电阻两端的电压不变。

[5]根据串联电路电压的规律可知，应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应右端移动，使电压表的示数仍为3V。

[6]电压表控制的电压为3V，根据串联电路电压的规律，变阻器分得的电压U滑=4.5V-3V=1.5V变阻器分得的电压为电压表示数的0.5倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为R滑=0.5×25Ω=12.5Ω故为了完成整个实验，应该选取最大阻值至少为12.5Ω的滑动变阻器。

4．小刚同学在做“用伏安法测量某定值电阻R阻值”的实验中将电路图连接成如图甲所示电路．（1）连接电路时，开关必须是_____，滑动变阻器滑片置于___端（选填“C”或“D”）．（2）实验中，移动滑片，电流表无示数，电压表有较大示数且无明显变化，经检查是导线连接问题，请你用笔面线代替导线将图甲电路连接完整_________．（3）电路连接正确后，当电压表的示数如图乙所示，电流表的示数如图丙所示，则通过定值电阻的电流大小为_____A，它的阻值是_________Ω．通常情况下要进行多次测量，其目的是为了_______．（4）另一位同学选择了一个标准的电阻箱(元件符号），若干开关、干电池及导线和一个电流表（电流表量程足够大）来测量定值电阻R的阻值，请你帮他在方框内设计完整的电路图______（画出一种即可）．【答案】断开 C 定值电阻R右端连线到电压表3V接线柱 0.39 9 减小误差见解析【解析】【分析】【详解】（1）为了保护电路，连接电路时，开关必须是断开的，滑动变阻器滑片置于阻值最大处端的C处；（2）由原电路图知道，电阻没有接入电路中，电压表、电流表、变阻器串联在电路中，所以实验中，移动滑片，电流表无示数，电压表有较大示数且无明显变化；实验中，电阻应与变阻器串联在电路中，电压表与电阻并联，定值电阻R右端连线到电压表3V接线柱，故电路正确连接如下：（3）电路连接正确后，当电压表的示数如图乙所示，即电压表选用小量程，分度值是0.1V，所以电压是2.7V，电流表的示数如图丙所示，则电流表选用小量程，分度值是0.02A，则通过定值电阻的电流大小是0.3A，由欧姆定律知道，它的阻值是：R=UI=2.7V0.3A=9Ω；通常情况下要进行多次测量，其目的是为了取平均值减小误差；（4）将两电阻并联，每个支路一个开关，电流表接在干路上，首先只接通定值电阻，记下电流表示数；将电阻箱阻值调到最大，再只接通电阻箱，将电阻箱阻值逐渐调小，使电流表示数与第一次相同，此时电阻箱示数即为定值电阻的阻值．故电路连接如图所示：5．利用图甲所示的电路测量未知电阻R x的阻值，阻值大约为5Ω．（]）请你根据电路图用笔画线代导线，将图乙的实验电路连接完整．（_______）（2）闭合开关前，应将滑动变阻器的滑片置于______端（选填“A”或“B”）．（3）闭合开关，发现电压表和电流表均无示数．小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数．如果电路连接完好，只有一个元件有故障，该故障是______．（4）排除故障后，调节滑动变阻器，记录多组数据．画出了待测电阻R x的I-U图象，如图丙所示．由图象可得R x=______Ω．（5）如图丁所示的实验电路图，不能够得出定值电阻R x阻值的电路是______．【答案】见解析所示 B 滑动变阻器断路 4 B【解析】【分析】【详解】第一空．由甲图可知电流表与电阻R x 串联，由图丙可知电路最大电流为0.6A ，因此应选择0~0.6A 量程接线柱连接，则实物图如下：；第二空．闭合开关前为保证电路用电器安全应将滑动变阻器调至最大阻值，即应将滑动变阻器的滑片置于B 端；第三空．闭合开关，电压表和电流表均无示数，说明电路故障为断路，把电压表分别接在a 、b 之间，电压表与电源串联，有示数说明a 、b 之间无故障；接在a 、c 之间，电压表无示数，说明a 、c 段被断路，b 、c 之间，电压表有示数，说明不是a 、c 段断路，因此，故障出现在b 、c 之间的滑动变阻器上，即滑动变阻器断路；第四空．由图丙可知电压为2V 时，电流为0.5A ，则R x 阻值为：2V =4Ω0.5Ax U R I == ； 第五空．由欧姆定律U R I =知要得到R x 阻值需要知道其两端的电压和电流，A 图R 与R x 串联，电压表测电源电压，电流表测电路电流，由电流表示数乘以R 阻值，即可得R 两端电压，由串联分压可得，电源电压减R 两端电压，即可得R x 两端电压，R x 两端电压除以电路电流即可得R x 阻值；B 图R 与R x 并联，电压表测电源电压，电流表测R 支路电流，由并联电路各支路电压等于总电压可得R x 两端电压，但不知道电流，因此不可得R x 阻值；C 图R 与R x 并联，电流表分测R 支路电流和干路电流，由并联分流可知用干路电流减R 支路电流可得R x 支路电流，用R 支路电流乘以R 电阻，即可得R 支路电压，因为并联电路各支路电压等于总电压，所以R x 支路电压等于R 支路电压，即可得R x 阻值；D 图滑动变阻器与R x 串联，电压表测滑动变阻器电压，电流表测电路电流，将变阻器滑片移动到任意位置此时记录电压表示数为U 1，电流表示数为I 1，由串联分压可知：x 1R U U U +=即1x 1I R U U += ①改变变阻器滑片位置，记录电压表示数为U 2，电流表示数为I 2，由串联分压可知： x'2R U U U += 即2x 2I R U U +=②联立①②两式，即可得R x 阻值．6．如图所示，在“测量小灯泡的电功率”的实验中，电源电压为4.5V ，小灯泡的额定电压为2.5V。
