压力传感器的性能参数

压力传感器如今已经被越来越多的人所熟知，因为其根据应用行业的不同出现了很多的分支，当然这种传感器在生产的时候是会有自己的质量等级分类的，当然不同的传感器所要达到的一些参数自然也会有所不同。

一、小型压力变送器这种类型的传感器较好的需要使用316不锈钢隔离膜片结构，且整个机构需要是全不锈结构并且经过灌封处理。

量程范围在-100~20Kpa~100Mpa，输出信号是4-20mA、0-5V、0-10V，精度等级0.5%FS(典型)、0.3%FS、0.2%FS、0.1%FS，零点温度漂移0.5%FS(max)，介质兼容与316L不锈钢兼容的各种流质介质，防护等级是IP65。

二、防爆型压力变送器该种类型的结构应该是不锈钢高强度的外形结构，测量范围是-0.1-0-100MP，测量精度是±0.2%FS（定制）、±0.5%FS，过载压力≤150%FS，长期稳定性≤±0.2%FS/年，测量介质对不锈钢无腐蚀的气体、液体，介质温度在-40-150℃内，不可超过高250℃。

三、轮辐式称重测力传感器该传感器的额定载荷是0.3～100t，综合精度是0.03或0.05（线性+滞后+重复性），灵敏度是2.0mV/V，蠕变是±0.03％F·S/30min，零点输出是±1％F·S，工作温度范围需要达到-20℃～+65℃。

四、桥式称重测力传感器量程、规格、外形及安装尺寸分别是5，10，20，30，40，50t。

工作温度时-20℃～+65℃，绝缘电阻大于5000MΩ，安全过载150％F·S。

上述只是对部分压力传感器的质量等级的分享，希望对大家选择有所帮助。

南京凯基特电气有限公司产品品种繁多，门类齐全，具有电压范围宽，重复定位精度高，频率响应快，抗干扰及防水性能好，耐高温，以及安装调试方便，使用寿命长等特点，欢迎大家咨询了解相关信息。

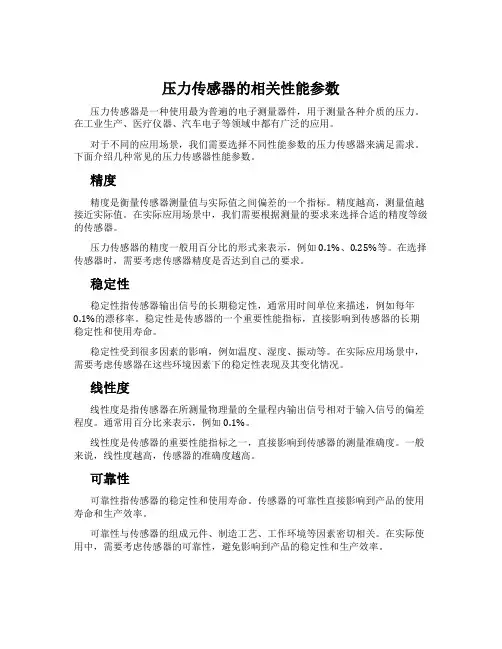

压力传感器的相关性能参数压力传感器是一种使用最为普遍的电子测量器件，用于测量各种介质的压力。

在工业生产、医疗仪器、汽车电子等领域中都有广泛的应用。

对于不同的应用场景，我们需要选择不同性能参数的压力传感器来满足需求。

下面介绍几种常见的压力传感器性能参数。

精度精度是衡量传感器测量值与实际值之间偏差的一个指标。

精度越高，测量值越接近实际值。

在实际应用场景中，我们需要根据测量的要求来选择合适的精度等级的传感器。

压力传感器的精度一般用百分比的形式来表示，例如0.1%、0.25%等。

在选择传感器时，需要考虑传感器精度是否达到自己的要求。

稳定性稳定性指传感器输出信号的长期稳定性，通常用时间单位来描述，例如每年0.1%的漂移率。

稳定性是传感器的一个重要性能指标，直接影响到传感器的长期稳定性和使用寿命。

稳定性受到很多因素的影响，例如温度、湿度、振动等。

在实际应用场景中，需要考虑传感器在这些环境因素下的稳定性表现及其变化情况。

线性度线性度是指传感器在所测量物理量的全量程内输出信号相对于输入信号的偏差程度。

通常用百分比来表示，例如0.1%。

线性度是传感器的重要性能指标之一，直接影响到传感器的测量准确度。

一般来说，线性度越高，传感器的准确度越高。

可靠性可靠性指传感器的稳定性和使用寿命。

传感器的可靠性直接影响到产品的使用寿命和生产效率。

可靠性与传感器的组成元件、制造工艺、工作环境等因素密切相关。

在实际使用中，需要考虑传感器的可靠性，避免影响到产品的稳定性和生产效率。

响应时间响应时间指传感器从接收输入信号到输出信号的时间。

响应时间较短的传感器可以更快地响应变化，提高系统的灵敏度和准确度。

响应时间受到传感器的结构、材料、信号处理算法等多个因素的影响。

在实际应用场景中，需要根据实际需求选择合适的响应时间的传感器。

温度范围温度范围是指传感器能够在哪些温度环境下继续正常工作。

不同的传感器有不同的温度工作范围，在实际应用中，需要选择合适的工作温度范围，以确保传感器的正常工作。

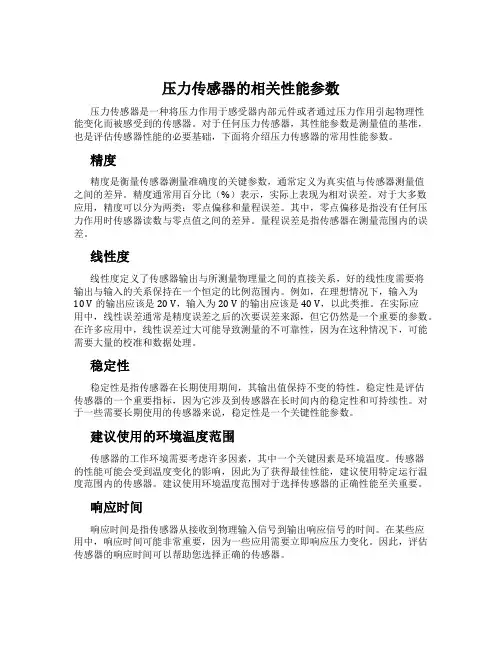

压力传感器的相关性能参数压力传感器是一种将压力作用于感受器内部元件或者通过压力作用引起物理性能变化而被感受到的传感器。

对于任何压力传感器，其性能参数是测量值的基准，也是评估传感器性能的必要基础，下面将介绍压力传感器的常用性能参数。

精度精度是衡量传感器测量准确度的关键参数，通常定义为真实值与传感器测量值之间的差异。

精度通常用百分比（%）表示，实际上表现为相对误差。

对于大多数应用，精度可以分为两类：零点偏移和量程误差。

其中，零点偏移是指没有任何压力作用时传感器读数与零点值之间的差异。

量程误差是指传感器在测量范围内的误差。

线性度线性度定义了传感器输出与所测量物理量之间的直接关系，好的线性度需要将输出与输入的关系保持在一个恒定的比例范围内。

例如，在理想情况下，输入为10 V的输出应该是20 V，输入为20 V的输出应该是40 V，以此类推。

在实际应用中，线性误差通常是精度误差之后的次要误差来源，但它仍然是一个重要的参数。

在许多应用中，线性误差过大可能导致测量的不可靠性，因为在这种情况下，可能需要大量的校准和数据处理。

稳定性稳定性是指传感器在长期使用期间，其输出值保持不变的特性。

稳定性是评估传感器的一个重要指标，因为它涉及到传感器在长时间内的稳定性和可持续性。

对于一些需要长期使用的传感器来说，稳定性是一个关键性能参数。

建议使用的环境温度范围传感器的工作环境需要考虑许多因素，其中一个关键因素是环境温度。

传感器的性能可能会受到温度变化的影响，因此为了获得最佳性能，建议使用特定运行温度范围内的传感器。

建议使用环境温度范围对于选择传感器的正确性能至关重要。

响应时间响应时间是指传感器从接收到物理输入信号到输出响应信号的时间。

在某些应用中，响应时间可能非常重要，因为一些应用需要立即响应压力变化。

因此，评估传感器的响应时间可以帮助您选择正确的传感器。

工作温度范围工作温度范围是指传感器能够正常工作的最小和最大温度之间的范围。

压力传感器性能参数
压力传感器的种类繁多，其性能也有较大的差异，如何选择较为适用的传感器，做到经济、合理。

1. 额定压力范围
额定压力范围是满足标准规定值的压力范围。

也就是在最高和最低压力之间，传感器输出符合规定工作特性的压力范围。

在实际应用时传感器所测压力在该范围之内。

现在传感器的最高测量能够达到300MPa或以上。

2. 最大压力范围
最大压力范围是指传感器能长时间承受的最大压力，且不引起输出特性永久性改变。

特别是半导体压力传感器，为提高线性和温度特性，一般都大幅度减小额定压力范围。

因此，即使在额定压力以上连续使用也不会被损坏。

一般最大压力是额定压力最高值的2－3倍。

3. 损坏压力
损坏压力是指能够加工在传感器上且不使传感器元件或传感器外壳损坏的最大压力。

4. 线性度
线性度是指在工作压力范围内，传感器输出与压力之间直线关系的最大偏离。

5.压力迟滞
为在室温下及工作压力范围内，从最小工作压力和最大工作压力趋近某一压力时，传感器输出之差。

6.温度范围
压力传感器的温度范围分为补偿温度范围和工作温度范围。

补偿温度范围是由于施加了温度补偿，精度进入额定范围内的温度范围。

工作温度范围是保证压力传感器能正常工作的温度范围。

陶瓷压阻式压力传感器陶瓷压阻式压力传感器 概述：陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料，并具有绝佳的热稳定性。

高性能、低价格的陶瓷传感器将是压力传感器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，在中国也被越来越多的用户所接受。

陶瓷压阻式压力传感器，是在净化环境下通过高温烧结工艺直接将惠斯通电桥和补偿电路沉淀在印陶瓷膜片上，并通过激光刻蚀方法调整偏移量和温度特性，因此具有测量精度高、长期稳定性好、耐高温、耐腐蚀、抗冲击等优点，广泛使用于汽车、工业控制以及食品、医药等领域。

外形尺寸外形尺寸：：1、电源正 2、 传感器输出负 3、 电源负4、 传感器输出正 主要技主要技术指标术指标术指标：：1．外形尺寸：φ18.0×6.35 mm2．量程范围：0－250 bar3．工作电压：2－40V4．零点输出：± 1 mv5．输出灵敏度：2-4mv/V 典型值2±0.2 mv/V6．线性、迟滞、重复性：0.1 %7．响应时间：<1mS8．使用温度：－55～150℃9．温度漂移：±0.01%FS/℃、±0.02%FS/℃10. 安全过载：3倍额定量程(灵敏度为典型值时)11．稳定性： 优于0.15 %FS / 年汽车机油压力变送器概述：汽车机油压力变送器选用高精度、高稳定性的干式陶瓷压阻式压力传感器敏感芯体，并集成专用调理芯片，对传感器的便宜、灵敏度、温漂进行补偿，将被测介质的压力转换成标准电信号。

高质量的传感器、全自动的贴片和激光调校生产线、精湛的封装技术、完善的装配工艺确保了该产品的高质量和优异性能。

本产品提供多种螺纹接口形式和引线方法，能够最大限度的满足客户的需求。

特点特点：集成度高、体积小；精度高、稳定性好、功耗低、一致性好；抗腐蚀能力强；抗过载冲击和干扰能力强；过压过流保护；适用温度范围广。

技术参数技术参数：：1、 量程范围：0-10bar （可定制）2、 供电电压：5±0.25V DC（最低2.7V DC）3、 输出方式：比例电压输出 0.5-4.5v 标准信号输出（可定制）4、 综合精度：0.5% 1% （0-80℃）5、 工作温度：-40~125℃6、 响应时间：＜1ms7、 温度漂移：＜±0.01%FS/℃8、 线性、迟滞、重复性：＜0.1%9、 稳定性：优于0.15%FS/年10、外壳材料：不锈钢 11、外壳防护等级：IP65 12、螺纹接口：1/8NPT 1/4NPT M20*1.5 M18*1.5 (外螺纹)用户可自选 13、电气连接：标准Packard Metri-pack 连接器 14、接线方式：三线制电压：红（+） 黑（地） 绿（输出）概述：电压输出型压力变送模块，采用陶瓷压阻式压力传感器做为敏感元件，并用本公司自行研发的芯片对传感器的偏移、灵敏度、温漂和非线性进行补偿，具有集成度高、体积小、精度高、一致性好、抗干扰能力强、响应速度快、温度范围宽等卓越特性。

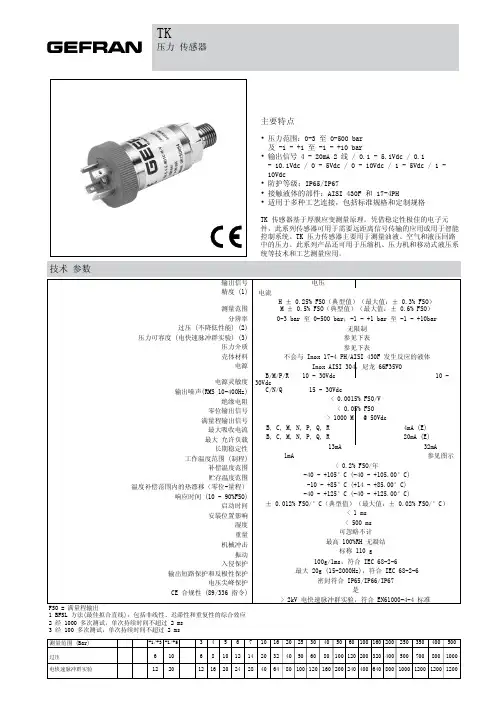

TK压力 传感器主要特点• 压力范围：0-3 至 0-500 bar  及 -1 - +1 至 -1 - +10 bar• 输出信号 4 - 20mA 2 线 / 0.1 - 5.1Vdc / 0.1 - 10.1Vdc / 0 - 5Vdc / 0 - 10Vdc / 1 - 5Vdc / 1 - 10Vdc• 防护等级：IP65/IP67• 接触液体的部件：AISI 430F 和 17-4PH• 适用于多种工艺连接，包括标准规格和定制规格TK 传感器基于厚膜应变测量原理。

凭借稳定性极佳的电子元件，此系列传感器可用于需要远距离信号传输的应用或用于智能控制系统。

TK 压力传感器主要用于测量油液、空气和液压回路中的压力。

此系列产品还可用于压缩机、压力机和移动式液压系统等技术和工艺测量应用。

1 BFSL 方法(最佳拟合直线)：包括非线性、迟滞性和重复性的综合效应2 经 1000 多次测试，单次持续时间不超过 2 ms 3 经 100 多次测试，单次持续时间不超过 2 ms测量范围 (Bar)过压电快速脉冲群实验4816510206122471428102040163264204080255010030601205010020036126012024010020040016032064020040080025050010003507001200400800120050010001200-1/+51020-1/+36124080160安装图压力连接总负载 电阻 R L负载图（电流输出）电流放大输出 - 型号E电压放大输出 - 型号B/C/M/N/P/Q/R电气连接 - 接线图GEFRAN spa 保留其实施任何设计或者功能修改而毋需事先通知之权利GEFRAN spavia Sebina, 7425050 PROVAGLIO D’ISEO (BS) - ITALIA电话：0309888.1 - 传真： 0309839063网站：代码TK - 01/06。

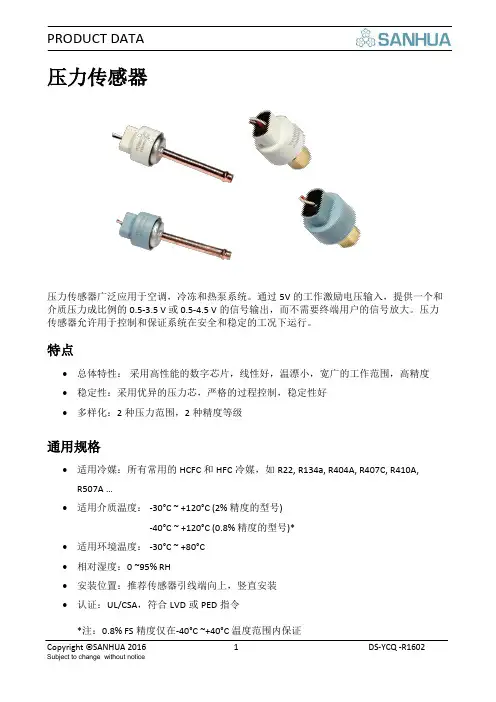

压力传感器压力传感器广泛应用于空调，冷冻和热泵系统。

通过5V的工作激励电压输入，提供一个和介质压力成比例的0.5-3.5 V 或 0.5-4.5 V的信号输出，而不需要终端用户的信号放大。

压力传感器允许用于控制和保证系统在安全和稳定的工况下运行。

特点•总体特性：采用高性能的数字芯片，线性好，温漂小，宽广的工作范围，高精度•稳定性：采用优异的压力芯，严格的过程控制，稳定性好•多样化：2种压力范围，2种精度等级通用规格•适用冷媒：所有常用的HCFC和HFC冷媒，如R22, R134a, R404A, R407C, R410A, R507A …•适用介质温度： -30°C ~ +120°C (2% 精度的型号)-40°C ~ +120°C (0.8% 精度的型号)*•适用环境温度： -30°C ~ +80°C•相对湿度：0 ~95% RH•安装位置：推荐传感器引线端向上，竖直安装•认证：UL/CSA，符合LVD或PED指令*注：0.8% FS精度仅在-40°C ~+40°C温度范围内保证技术参数注:1) 信号范围: V FS=FS (满量程) = V A(p r) - V A02) 综合精度在以下温度范围测得:- YCQB02xxx: -30°C~ +85°C- YCQB02xxx-1 (0.8% 综合精度): -40°C ~ +40°C- YCQB05xxx: -30°C~ +120°C综合精度包含非线性(L) 与压力迟滞. 非线性是实际传感器特性曲线V A = f(p) 与理想直线之间的偏差。

它可以由一个二阶多项式近似计算得到，其最大值p x = p r / 2。

该计算方程为：L = (V A(p x) – V A0) / (V A(p r) – V A0) – p x / p r3) 响应时间：为压力变化 (10 ~ 90% p r)与相应的输出信号变化 (10 ~ 90% FS)之间的延迟4) 绝缘电阻在额定电压DC500V下测得PRODUCT DATA压力 / 输出电压特性曲线1)注:1)YCQB02H01的特性对YCQB02H01-1也同样有效2)YCQB02L01的特性对YCQB02L01-1也同样有效PRODUCT DATA尺寸YCQB02L01 YCQB05L01 YCQB02L01-1。

压力传感器的主要参数指标
压力传感器是一种用于测量压力的设备，它将外部施加在其上的压力转化为相应的电信号。

压力传感器的主要参数指标包括：
1. 测量范围：指传感器能够测量的压力范围。

一般以单位为帕斯卡（Pa）或者其它压力单位表示，例如，0-1000Pa或0-10bar。

2. 精度：指传感器测量结果与真实值之间的差异。

通常以百分比或帕斯卡表示，例如，±1%FS（Full Scale，满量程）。

3. 分辨率：指传感器能够区分的最小压力变化量。

分辨率越高，传感器测量结果的精度越高。

4. 响应时间：指传感器从接收到压力变化信号到输出结果的时间。

响应时间越短，传感器对压力变化的反应越快。

5. 线性度：指传感器输出信号与压力输入的关系是否呈线性关系。

线性度越高，传感器的测量结果与实际压力值之间的差异越小。

6. 重复性：指在相同条件下，传感器多次测量相同压力值时的测量结果之间的差异。

重复性越好，传感器的测量结果越稳定。

7. 频率响应：指传感器能够测量的最高频率范围。

频率响应越高，传感器对快速压力变化的测量能力越好。

8. 耐压能力：指传感器能够承受的最大压力。

超过该值，传感器可能会损坏。

9. 工作温度范围：指传感器能够正常工作的温度范围。

超出该范围，传感器的性能可能会受到影响。

以上是压力传感器的一些主要参数指标，这些参数可以帮助用户选择适合其应用需求的传感器。

带你认识基本的传感器特性参数传感器是一种将物理量转化为电信号的装置，被广泛应用于工业自动化、环境监测、医疗设备等领域。

了解传感器的基本特性参数对于正确选择和使用传感器至关重要。

下面将带你认识传感器的一些基本特性参数。

1. 灵敏度（Sensitivity）：传感器的灵敏度是指输入物理量变化引起输出信号变化的比例关系。

一般来说，灵敏度越高，传感器对输入信号的变化越敏感。

2. 线性度（Linearity）：传感器的线性度是指其输出信号与输入物理量之间的近似直线关系。

一个理想的传感器应具有良好的线性特性，但实际传感器往往会有一定的非线性误差。

3. 分辨率（Resolution）：传感器的分辨率是指它能够区分的最小输入量的变化大小。

分辨率越高，传感器能够检测到更小的变化。

4. 动态响应（Dynamic response）：传感器的动态响应指的是它对输入信号变化的快速度。

高响应速度的传感器可以快速地对输入信号进行反应。

6. 稳定性（Stability）：传感器的稳定性是指其输出信号相对于稳定输入的变化程度。

一个稳定性好的传感器应该具有输出信号变化小的特点。

7. 重复性（Repeatability）：传感器的重复性是指在相同的输入条件下，反复测量得到的输出结果的一致性。

重复性好的传感器可以给出相对准确和一致的结果。

8. 可靠性（Reliability）：传感器的可靠性是指其在一定的工作条件下能够稳定地工作并保持一定的精度和稳定性的能力。

一个可靠性高的传感器能够长时间稳定地运行。

9. 压力范围（Pressure range）：压力传感器的压力范围指的是它可以正常工作的最小和最大压力值。

在选择压力传感器时，需要根据应用需求选择相应的压力范围。

10. 温度范围（Temperature range）：传感器的温度范围指的是其可以正常工作的最低和最高温度值。

温度范围是非常重要的一个参数，因为温度变化会对传感器的性能和精度产生影响。

mems压力传感器鉴定标准一、概述MEMS压力传感器作为一种高精度的传感器，广泛应用于各种领域，如汽车、航空航天、工业控制等。

为了确保MEMS压力传感器的质量和性能符合实际应用需求，本文制定了以下鉴定标准，分别为：性能参数、尺寸精度、温度特性、重复性、长期稳定性、抗干扰能力、安装方式和安全性。

二、性能参数1.量程范围：MEMS压力传感器的量程范围应满足实际应用的需求，量程范围的下限和上限应符合设计要求。

2.灵敏度：MEMS压力传感器的灵敏度应稳定且符合设计要求，单位为mV/V/大气压。

3.非线性误差：MEMS压力传感器的非线性误差应小于±0.2% FSO（满量程输出）。

4.迟滞性：MEMS压力传感器的迟滞性应小于±0.2% FSO。

5.重复性：MEMS压力传感器的重复性应小于±0.2% FSO。

三、尺寸精度1.芯片尺寸：MEMS压力传感器的芯片尺寸应符合设计要求，误差应小于±5um。

2.膜片尺寸：MEMS压力传感器的膜片尺寸应符合设计要求，误差应小于±3um。

3.毛细管尺寸：MEMS压力传感器的毛细管尺寸应符合设计要求，误差应小于±10um。

四、温度特性1.零点温度漂移：MEMS压力传感器的零点温度漂移应小于±0.1% FSO/℃。

2.灵敏度温度漂移：MEMS压力传感器的灵敏度温度漂移应小于±0.1%FSO/℃。

3.工作温度范围：MEMS压力传感器的工作温度范围应满足实际应用的需求。

五、重复性1.重复性测试：MEMS压力传感器应进行重复性测试，以确保其性能稳定可靠。

2.重复性误差：MEMS压力传感器的重复性误差应小于±0.2% FSO。

六、长期稳定性1.长期稳定性测试：MEMS压力传感器应进行长期稳定性测试，以评估其在使用过程中的性能变化。

2.长期稳定性误差：MEMS压力传感器的长期稳定性误差应小于±0.2% FSO。
