分析输变电设备电磁对环境影响的措施摘要：本文介绍了电磁环境影响的测试标准及实测情况，无线电干扰及测试情况，分析了输变电工程产生电磁影响的原因，提出了改善电磁环境影响的措施。
关键词：输变电设施；变电站；电磁环境前言为保证电力供应的安全可靠，越来越多的输变电工程深入城市中心区。
如何谋求电力发展与社会进步的和谐统一，缓解近年来大量输变电工程建设过程中周边居民因电磁干扰问题而过度维权引发的多次阻碍施工的社会矛盾，已成为当前改善电力建设外部环境的重要工作之一。
1 输变电的电磁环境1．1电磁环境的产生在电力系统中承担电荷(电能)传输功能的主要电力设施是变压器、互感器、开关设备、导线和绝缘子等。
输变电设施是一个个电磁源，其带电运行时就会形成输变电工程的电磁环境。
在输变电工程中，评价电磁环境影响的主要关注点是工频电场、工频磁场和无线电干扰。
电气设施的工频电场是由导体与大地之间的电位差引起的；工频磁场产生于流经导体的电流，空间磁场的大小与电流大小成正比；架空输电线路的无线电干扰主要来自电晕形成的脉冲电流。
正常情况下当电位差小于15kV／cm时，基本不发生电晕放电。
电晕放电在设备投入运行后会逐渐减弱并趋于稳定；而在事故情况下(如绝缘子闪络时)，其放电频谱可高达数百MHz，其强度有时比电晕放电还强，产生的无线电干扰将更大。
1．2 电磁环境的影响在输变电工程中，电磁环境影响主要考虑对输变电设施附近的人、畜和植物产生的影响，以及无线电干扰对临近电气设备产生的影响。
对人体产生的影响主要从生物效应和健康影响2个方面进行研究。
2 电磁环境影响的测试和分析2．1电磁影响的测试标准(1)工频电场强度：执行HJ／T24～l998《500kV超高压送变电工程电磁辐射环境影响评价技术规范》推荐的居民区工频电场4kV／m的评价标准限值。
(2)工频磁感应强度：执行HJ／T24～l998《500kV超高压送变电工程电磁辐射环境影响评价技术规范》中关于对公众全天辐射时T频磁场限值0.1mT作为磁感应强度的推荐评价标准。
电磁辐射污染危害及防治和应对措施电磁辐射污染危害及防治和应对措施提起室内环境污染，大家马上联想到氨气、苯、甲醛等的危害。
但如果有人告诉您“电磁辐射污染”也很危险、很可怕，可能很多人就不能理解了。
电磁辐射污染，又称电子雾污染、电磁波污染，是高压线、变电站、电台、电视台、雷达站、电磁波发射塔和电子仪器、医疗设备、办公自动化设备和微波炉、收音机、电视机、电脑以及手机等家用电器工作时所产生的各种不同波长频率的电磁波，这些电磁波充斥空间，无色无味无形，可以穿透包括人体在内的多种物质，人体如果长期暴露在超过安全的辐射剂量下，人体细胞就会被大面积杀伤或杀死，所以被称为电磁辐射污染。
电磁辐射污染的主要危害近年来，国内外对电磁辐射危害的相关报道很多，主要有以下六个方面的危害和影响：造成儿童患白血病的原因之一。
医学研究证明，长期处于高电磁辐射的环境中，会使血液、淋巴液和细胞原生质发生改变。
意大利专家研究后认为，该国每年有400多名儿童患白血病，其主要原因是距离高压电线太近，因而受到了严重的电磁污染。
诱发癌症并加速人体的癌细胞增殖。
电磁辐射污染会影响人体的循环系统以及免疫、生殖和代谢功能，严重的还会诱发癌症，并会加速人体的癌细胞增殖。
瑞士的研究资料指出，周围有高压线经过的住户居民，患乳腺癌的概率比常人高7.4倍。
美国德克萨斯州癌症医疗基金会针对一些遭受电磁辐射损伤的病人所做的抽样化验结果表明，在高压线附近工作的工人，其癌细胞生长速度比一般人要快24倍。
影响人们的生殖系统。
主要表现为男子精子质量降低，孕妇发生自然流产和胎儿畸形等，某省对某专业系统16名女性电脑操作员的追踪调查发现，接触电磁辐射污染组的操作员月经紊乱明显高于对照组，其中8人10次怀孕中就有4人6次出现异常妊娠。
有关研究报告指出，孕妇每周使用20小时以上计算机，其流产率增加80%，同时畸形儿出生率也有所上升。
可以导致儿童智力残缺。
据最新调查显示，我国每年出生的2000万名新生儿中，有35万人为出生缺陷儿，其中25万人为智力残缺，有专家认为电磁辐射也是影响因素之一。
输变电工程电磁环境影响及对策摘要：本文针对目前日益突出的输变电工程环保问题和纠纷，主要从电磁场的角度，指出了环保纠纷问题的焦点所在，分析了输变电工程的电磁场水平、电磁影响的产生和有关研究的结论，介绍了相关的标准情况和指标，提出了解决和缓解环保问题的对策和技术措施。
[关键词]电磁输变电工程环境1前言高压、超高压输变电工程的环境影响，一般包括对生态环境的影响、水土流失的影响，选线选址与相关规划的符合性和相容性，电磁环境影响，甚至景观影响等等。
但是，当高压、超高压输变电工程建成投入运行后，其电磁现象成为主要的环境影响问题。
从电磁角度主要有工频电、磁场，无线电干扰，电晕噪声等，从频率上说，这几方面覆盖了从低频50Hz到高频上百兆赫兹的范围，直流输电还存在离子流和合成常电尝磁场，无线电干扰均可能对人们的生活环境和生活质量，甚至安全与健康产生一定的影响，但是只要采取一定的技术措施，是可以降低影响程度的。
上个世纪九十年代以来，国家发布了一系列的法规、条例，《电磁辐射环境保护管理办法》，把“100kV以上的送、变电系统”和“电流在100A以上的工频设备”纳入电磁辐射管理范围。
2002年10月通过《中华人民共和国环境影响评价法》，而《建设项目环境保护分类管理名录》规定，500千伏及以上，500千伏以下在敏感区，要编制环境影响报告书;500千伏以下，在非敏感区，要编制环境影响报告表。
国家环保局发布的《建设项目环境保护设施竣工验收管理规定》，建设项目还要进行环保的竣工验收。
高压、超高压输变电工程的环境影响及评价纳入了法制化管理。
2越来越突出的输变电工程电磁环境影响问题近年来，输变电工程电磁环境引发问题越来越突出。
北京百旺家苑居民和众多煤体聚集，是产生较大社会影响的一次环境纠纷问题。
在全国各地不断有居民上访、阻挠施工、到供电部门静坐等的情况出现。
2.1电磁场及健康影响问题电磁场及健康影响是目前环境纠纷第一的问题。
由于人们对电磁场或电磁波的特性不了解，尤其对输变电工程产生的工频电、磁场的误解，把高压输电线与电磁“辐射”联系起来，甚至与核辐射形成联想。
交流输变电工程电磁环境监测与研究摘要：通过对110kV交流变电站和交流输电线工程电磁辐射环境衰减监测，发现输变电工程产生的电磁辐射会因射源空间的间距变大而减小，在交流变电站外40m处和输电线垂线下水平距离20m处电磁辐射显著降低，且检测结果符合公众暴露控制限值，据此提出防范和控制电磁辐射污染措施。
关键词：110KV变电站、输电线、电磁辐射、电场强度、磁场强度1、电磁辐射定义电磁辐射是由空间共同移送的电能量和磁能量所组成，而该能量是由电荷移动所产生，是一种电磁能量流[1]。
我们所生活的空间中随处都有电磁辐射，如通讯信号塔，交流电路等，只是强度大小不同。
一切电磁波发射体在完成信号传输而满足预期用途的同时，也对环境造成电磁污染，这是人们不期望而又确实存在的一个现实问题。
2、电磁辐射危害及监测意义随着十四五规划的落地，为了早日实现碳达峰的目标，电力能源作为清洁能源，越来越多地应用于各行各业，为了改善和加强电网结构，提高地区电网供电的安全可靠性，为地区的快速发展提供电力保障，我国电力工业持续快速发展[2]，高电压等级的变电站应运而生，依据2013年昆明市人民政府公示的《昆明市电力设施保护区划定公告》显示，仅昆明地区就有61座110千伏变电站。
其产生的电磁辐射不容忽视。
电磁辐射对人体的危害，表现为热效应和非热效应两大方面。
热效应，当人体接受电磁辐射时，体内分子会随着电磁场的转换快速运动，使人体升温，热效应会引起中枢神经和植物精神系统的功能障碍，主要表现为头晕、失眠、健忘等亚健康表现。
非热效应，即吸收辐射不足以引起体温增高，但也引起生理变化和反应。
生活和工作在这种环境中过久，会出现头晕、疲乏无力、记忆力衰退、食欲减退等临床症状。
通过系统的监测和分析高压交流输变电站周边电磁辐射变化特点，提出电磁辐射防范优化措施，才能有效减少电磁辐射对人类造成的危害[1][3]。
3、交流输变电工程电磁辐射监测3.1、110kV交流变电站与交流输电线选取为了能够更好地了解110kV变电站运行时产生的电磁辐射对外界的影响，本次实验选取昆明市110千伏倪家营变电站以及变电站西侧约1km的110kV果松倪吴Ⅱ回线为监测目标。
110kv输变电工程电磁辐射污染的影响..110 kV输变电工程电磁辐射污染的影响分析及防治对策 Influence Analysis and Countermeasures on Electromagnetic Radiation Pollution in 110 kV Transmission and翟俊玉1，张运国2（1.承德供电公司，河北承德067000；2.河北省辐射环境管理站，河北石家庄050051）摘要：通过对承德地区部分110 kV输变电工程电磁辐射的实际测量，研究和讨论了110 kV输变电工程产生的电磁辐射对环境的影响，并提出降低电磁辐射水平的对策与建议。
关键词：输变电工程；电磁辐射；环境保护Abstract：Through actual measuring electromagnetic radiation in 110 kV transmission and transformation projects in Chengde district, the effect of such radiation to the environment is investigated and discussed. Countermeasures and suggestions for reducing the radiation level are put forward.Keywords：transmission and transformation project；electromagnetic radiation；environmental protection承德市位于河北省东北部，境内辖8县3区，总面积39 548 km2。
其中市3区面积704 km2，市中心区（双桥区）面积307 km2，市中心建成区总面积约30 km2。
到2002年末全市总人口357.9万人（市辖3区人口44.8万人）。
110kV输变电工程电磁辐射对环境的影响分析发布时间：2022-04-24T09:07:46.912Z 来源：《福光技术》2022年7期作者：刘国芊[导读] 因此分析110kV输变电工程电磁辐射产生的根源及了解电磁辐射的影响，为有效减缓电磁辐射具有重要作用。
上海怡星机电设备有限公司上海 201109摘要：随着城市规模的扩大，110kV输变电工程建设越来越多，输电线路与居民区之间的距离也越来越近，其电磁辐射污染对人体和其它设备产生了不良影响，因此分析110kV输变电工程电磁辐射产生的根源及了解电磁辐射的影响，为有效减缓电磁辐射具有重要作用。
关键词：110kV；输变电工程；电磁辐射；环境影响1高压设备的电磁污染现代电力网的电磁效应主要通过电场、磁场和电晕三种形式发生的。
1.1电场特性载流输电线在周围窄问产生电场。
有如下特性：a）场强度与输电线相对于大地的电压成正比：b）场中的导电物体（建筑物、树林等）会使电场严重畸变，从而产乍一定的屏蔽；c）三相交流输电排列方式不同，电场强度不同（导线水平排列，场强影响范围最大；正三角排列次之；例一角排列时最小）。
提高输电线架设高度、可减少地面强度。
1.2磁场特性磁场强度的大小与电流大小有关。
与电压无关：50Hz或60Hz的磁场能很容易穿透大多数物体（建筑物或人）。
且不受这些物体的干扰，从理论上讲。
由于三相变流输电线中各相电流的有效值相等。
相位互差120a.所以在距输电线较远外产生的磁场相互抵消，近似为零。
1.3电晕特性当导线表面的电场强度超过空气击穿强度时，就产生电晕放电。
这时，导线表面的电场强度一般达到30kV／cm以上。
只有高压输电线路导线表面才有如此巨大的电场强度。
因此，电晕放电多发生在高压输电线路上。
电晕放电首先受线路自身状况的影响，例如，电压越高，电晕放电就越强；导线直径越大，电晕放电就越弱；导线表面光洁度越高，放电也就越弱。
其次，电晕放电还与环境困素有关，空气污染越严重，电晕放电就越强；相对空气湿度越大，风速越大，电晕放电就越强。
爆蛾种摩环境科学 HAI XIA KE XUE llO k V变电站电磁辐射环境影响分析及措施福建省环境保护设计院有限公司刘润泉[摘要]该文分别选取福建省泉州市11〇kV全户外和全户内变电站对其周边环境的工频电、磁场强度进行监测，分析变电站电磁辐射的影响，并提出相关环保措施。
[关键词]11〇kV变电站电磁辐射监测环保措施随着我国电网建设事业的发展，变电站工程越来越多。
变电站内高压设备的上层有相互交叉的带电导线，下层有多 种高压电气设备及连接导线，在周围形成了较为复杂的高交 变工频电磁场，这种电磁场在周围产生一定的电磁辐射场，电磁辐射污染是一种能量污染，穿透力极强。
近年来，民众 的环保意识越来越强，这种电磁辐射污染已经引起了社会的 广泛关注[1]。
本文通过对泉州市llO kV全户外和全户内变电 站工频电、磁场强度进行监测，分析变电站电磁辐射对周边 环境及人体的影响，并提出相关环境保护措施。
1变电站电磁辐射的影响1.1变电站电磁辐射对环境的影响变电站向环境中发射电磁辐射时，会破坏生态环境。
若 电磁干扰较严重，会对周围的建筑物与电气设施造成一定的 毁坏[2]。
例如，在工频磁场的影响下，电子设备显示器屏幕 会发生一定程度的颤动，严重时会导致电子设备发生崩溃。
同理，其他电气设备或是多功能的建筑物，在电磁干扰下也 会发生一•定的损坏。
1.2变电站电磁輻射对人体的影响变电站电磁辐射对人体的作用主要是热效应，人体是个 导体，电磁辖射对于人体会产生电磁感应，并有部分的能量 沉积。
当人体长期暴露在电磁场中时，会出现热损伤、耐久 力下降、行为形式改变等有害效应[3]。
2工频电磁场的测量2.1变电站概况选取泉州市llO kV全户外和全户内变电站进行分析。
全 户外变电站主变容量为2x63M VA，llO k V出线2回；全户 内变电站位于主变容量为2X63M VA,llO k V出线2回。
变 电站在监测期间设备均正常稳定运行。
110KV变电站的工程建设项目环境影响主要关注点和污染防治措施一、工程规模分析㈠变电站总体布局一般为输电构架—变压器区、控制房—生活区，运行流程为110KV→变压设备→35KV输出。
工程构成：1、主体工程：生产控制厂房、配套构架等组成。
2、辅助工程：进站道路，生产库房等组成。
3、配套工程：生活住宿楼、分洪渠、护坡挡墙、绿化工程等组成。
㈡环评目的通过了解项目区域环境特点与功能，在工程分析、现场调查、现状监测及评价等综合分析的基础上进行分析，该项目施工期存在的主要环境污染要素是废渣、废水、噪声、粉尘及对自然生态环境影响。
运营期主要环境污染要素是地表水环境影响、噪声环境影响、固体废弃物处置、电磁辐射防护等。
因此，项目环境影响评价重点确定为大气环境影响、地表水环境影响、噪声环境影响、固体废弃物处置、电磁辐射防护等，提出预防或减轻不良环境影响对策和措施。
二、说明与本项目有关的原有污染情况及主要环境问题该建设项目工程区及周围有无无环境污染问题，环境本底是否清洁。
该项目建成区及周边地区是否有无文物保护单位、自然风景名胜古迹和特别需要保护的地区。
是否该项目符合乡镇规划要求。
是否有无搬迁问题和敏感点。
三、建设项目所在地区域环境质量现状评价㈠环境空气质量现状1、环境空气质量概况⑴、监测点位布设环境空气质量现状监测至少在变电站址所在地主导风向上风向及下风向分别应布设监测点位各1个。
⑵、监测频率及数据获得情况为期不少于2天的现状采样监测，SO2、NO2 、TSP三项每天监测4次，采样时间段分为08：00、11：00、14：00、17：00时，每次采样不得少于45分钟；TSP每天采样2次，采样时间段为8：00、14：00时，每次采样不得少于3小时。
同时气温、气压等相关气象数据。
2、环境空气质量现状评价通过对SO2、NO2 、TSP三项目监测结果统计，阐明SO2、NO2 、TSP三项污染物是否超过国家标准，说明该区域环境空气质量等级。

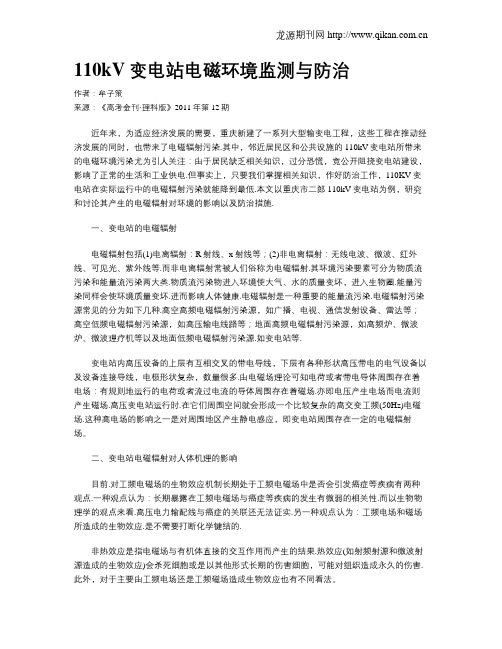

110kV变电站电磁环境监测与防治作者：牟子策来源：《高考金刊·理科版》2011年第12期近年来，为适应经济发展的需要，重庆新建了一系列大型输变电工程，这些工程在推动经济发展的同时，也带来了电磁辐射污染.其中，邻近居民区和公共设施的110kV变电站所带来的电磁环境污染尤为引人关注：由于居民缺乏相关知识，过分恐慌，竞公开阻挠变电站建设，影响了正常的生活和工业供电.但事实上，只要我们掌握相关知识，作好防治工作，110KV变电站在实际运行中的电磁辐射污染就能降到最低.本文以重庆市二郎110kV变电站为例，研究和讨论其产生的电磁辐射对环境的影响以及防治措施.一、变电站的电磁辐射电磁辐射包括(1)电离辐射：R射线、x射线等；(2)非电离辐射：无线电波、微波、红外线、可见光、紫外线等.而非电离辐射常被人们俗称为电磁辐射.其环境污染要素可分为物质流污染和能量流污染两大类.物质流污染物进入环境使大气、水的质量变坏，进入生物圈.能量污染同样会使环境质量变坏.进而影响人体健康.电磁辐射是一种重要的能量流污染.电磁辐射污染源常见的分为如下几种.高空高频电磁辐射污染源，如广播、电视、通信发射设备、雷达等；高空低频电磁辐射污染源，如高压输电线路等；地面高频电磁辐射污染源，如高频炉、微波炉、微波理疗机等以及地面低频电磁辐射污染源.如变电站等.变电站内高压设备的上层有互相交叉的带电导线，下层有各种形状高压带电的电气设备以及设备连接导线，电极形状复杂，数量很多.由电磁场理论可知电荷或者带电导体周围存在着电场：有规则地运行的电荷或者流过电流的导体周围存在着磁场.亦即电压产生电场而电流则产生磁场.高压变电站运行时.在它们周围空间就会形成一个比较复杂的高交变工频(50Hz)电磁场.这种高电场的影响之一是对周围地区产生静电感应，即变电站周围存在一定的电磁辐射场。
二、变电站电磁辐射对人体机理的影响目前.对工频电磁场的生物效应机制长期处于工频电磁场中是否会引发癌症等疾病有两种观点.一种观点认为：长期暴露在工频电磁场与癌症等疾病的发生有微弱的相关性.而以生物物理学的观点来看.高压电力输配线与癌症的关联还无法证实.另一种观点认为：工频电场和磁场所造成的生物效应.是不需要打断化学键结的.非热效应是指电磁场与有机体直接的交互作用而产生的结果.热效应(如射频射源和微波射源造成的生物效应)会杀死细胞或是以其他形式长期的伤害细胞，可能对组织造成永久的伤害.此外，对于主要由工频电场还是工频磁场造成生物效应也有不同看法。
