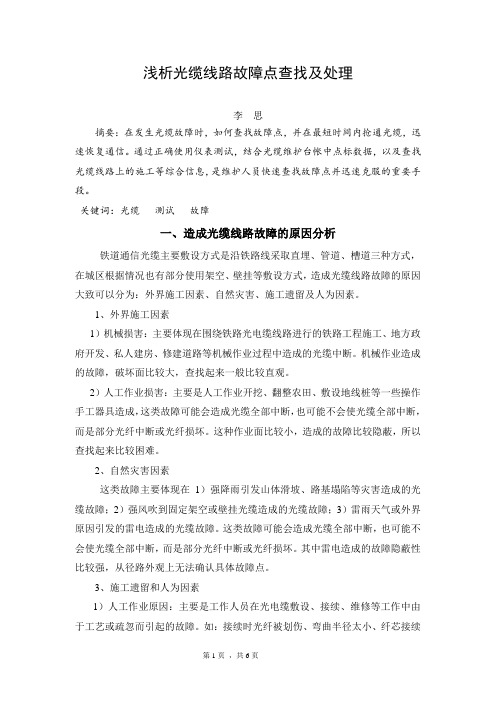

浅析光缆线路故障点查找及处理李思摘要：在发生光缆故障时，如何查找故障点，并在最短时间内抢通光缆，迅速恢复通信。
通过正确使用仪表测试，结合光缆维护台帐中点标数据，以及查找光缆线路上的施工等综合信息，是维护人员快速查找故障点并迅速克服的重要手段。
关键词：光缆测试故障一、造成光缆线路故障的原因分析铁道通信光缆主要敷设方式是沿铁路线采取直埋、管道、槽道三种方式，在城区根据情况也有部分使用架空、壁挂等敷设方式，造成光缆线路故障的原因大致可以分为：外界施工因素、自然灾害、施工遗留及人为因素。
1、外界施工因素1）机械损害：主要体现在围绕铁路光电缆线路进行的铁路工程施工、地方政府开发、私人建房、修建道路等机械作业过程中造成的光缆中断。
机械作业造成的故障，破坏面比较大，查找起来一般比较直观。
2）人工作业损害：主要是人工作业开挖、翻整农田、敷设地线桩等一些操作手工器具造成，这类故障可能会造成光缆全部中断，也可能不会使光缆全部中断，而是部分光纤中断或光纤损坏。
这种作业面比较小，造成的故障比较隐蔽，所以查找起来比较困难。
2、自然灾害因素这类故障主要体现在1）强降雨引发山体滑坡、路基塌陷等灾害造成的光缆故障；2）强风吹到固定架空或壁挂光缆造成的光缆故障；3）雷雨天气或外界原因引发的雷电造成的光缆故障。
这类故障可能会造成光缆全部中断，也可能不会使光缆全部中断，而是部分光纤中断或光纤损坏。
其中雷电造成的故障隐蔽性比较强，从径路外观上无法确认具体故障点。
3、施工遗留和人为因素1）人工作业原因：主要是工作人员在光电缆敷设、接续、维修等工作中由于工艺或疏忽而引起的故障。
如：接续时光纤被划伤、弯曲半径太小、纤芯接续不牢、接头盒封装时封胶不严进水或加强芯固定不紧、割接光缆时切断运行中的光缆等原因造成的人为故障。
2）施工材质原因：主要施工引用光缆材质不良，导致老化加快致使光纤损耗增大或光纤自然断纤等。
3）偷盗或破坏：犯罪分子盗割、蓄意破坏，造成光缆中断。

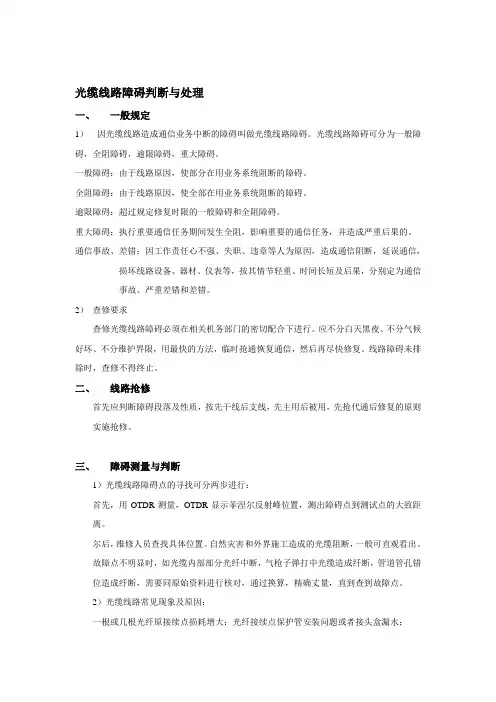

光缆线路障碍判断与处理一、一般规定1）因光缆线路造成通信业务中断的障碍叫做光缆线路障碍。
光缆线路障碍可分为一般障碍，全阻障碍，逾限障碍，重大障碍。
一般障碍：由于线路原因，使部分在用业务系统阻断的障碍。
全阻障碍：由于线路原因，使全部在用业务系统阻断的障碍。
逾限障碍：超过规定修复时限的一般障碍和全阻障碍。
重大障碍：执行重要通信任务期间发生全阻，影响重要的通信任务，并造成严重后果的。
通信事故、差错：因工作责任心不强、失职、违章等人为原因，造成通信阻断，延误通信，损坏线路设备、器材、仪表等，按其情节轻重、时间长短及后果，分别定为通信事故、严重差错和差错。
2）查修要求查修光缆线路障碍必须在相关机务部门的密切配合下进行。
应不分白天黑夜、不分气候好坏、不分维护界限，用最快的方法，临时抢通恢复通信，然后再尽快修复。
线路障碍未排除时，查修不得终止。
二、线路抢修首先应判断障碍段落及性质，按先干线后支线，先主用后被用，先抢代通后修复的原则实施抢修。
三、障碍测量与判断1）光缆线路障碍点的寻找可分两步进行：首先，用OTDR测量，OTDR显示菲涅尔反射峰位置，测出障碍点到测试点的大致距离。
尔后，维修人员查找具体位置。
自然灾害和外界施工造成的光缆阻断，一般可直观看出。
故障点不明显时，如光缆内部部分光纤中断，气枪子弹打中光缆造成纤断，管道管孔错位造成纤断，需要同原始资料进行核对，通过换算，精确丈量，直到查到故障点。
2）光缆线路常见现象及原因：一根或几根光纤原接续点损耗增大：光纤接续点保护管安装问题或者接头盒漏水；一根或几根光纤衰减曲线出现台阶：光缆受机械力扭伤，部分光纤断裂但尚未断开；一根光纤出现衰减台阶或断纤，其他完好：光缆受机械力影响，或由于光缆制造原因造成；原接续点衰减台阶水平拉长：在原接续点附近出现断纤；通信全部中断：光缆被挖断、挂断或因塌方等原因中断及供电系统中断。
四、障碍修理1、应急抢修临时调度电路光纤的临时调度2、布放应急光缆没有条件临时调通全部或主要电路，或者临时调通的电路不能满足通信需求时，应布放应急光缆。

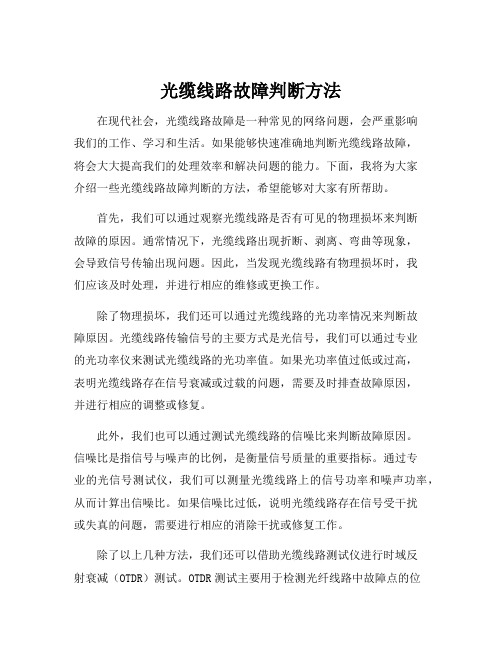

光缆线路故障判断方法在现代社会，光缆线路故障是一种常见的网络问题，会严重影响我们的工作、学习和生活。
如果能够快速准确地判断光缆线路故障，将会大大提高我们的处理效率和解决问题的能力。
下面，我将为大家介绍一些光缆线路故障判断的方法，希望能够对大家有所帮助。
首先，我们可以通过观察光缆线路是否有可见的物理损坏来判断故障的原因。
通常情况下，光缆线路出现折断、剥离、弯曲等现象，会导致信号传输出现问题。
因此，当发现光缆线路有物理损坏时，我们应该及时处理，并进行相应的维修或更换工作。
除了物理损坏，我们还可以通过光缆线路的光功率情况来判断故障原因。
光缆线路传输信号的主要方式是光信号，我们可以通过专业的光功率仪来测试光缆线路的光功率值。
如果光功率值过低或过高，表明光缆线路存在信号衰减或过载的问题，需要及时排查故障原因，并进行相应的调整或修复。
此外，我们也可以通过测试光缆线路的信噪比来判断故障原因。
信噪比是指信号与噪声的比例，是衡量信号质量的重要指标。
通过专业的光信号测试仪，我们可以测量光缆线路上的信号功率和噪声功率，从而计算出信噪比。
如果信噪比过低，说明光缆线路存在信号受干扰或失真的问题，需要进行相应的消除干扰或修复工作。
除了以上几种方法，我们还可以借助光缆线路测试仪进行时域反射衰减（OTDR）测试。
OTDR测试主要用于检测光纤线路中故障点的位置和损耗情况。
通过发送光脉冲信号，我们可以观察到光信号的回波情况，并根据时间和光功率的关系，确定故障点的位置和程度。
这种测试方法可以提供直观、可靠的故障判断结果，是常用的光缆线路故障判断方法之一。
综上所述，对于光缆线路故障的判断，我们可以通过观察物理损坏、测试光功率、测量信噪比和进行OTDR测试等多种方法来进行。
在实际应用中，我们应根据具体情况选择合适的方法，并结合专业知识和经验进行综合判断。
只有不断提升我们的判断能力和解决问题的技能，才能更好地应对光缆线路故障带来的挑战，保障网络正常运行。
光缆出现故障的原因分析及解决方法最终用户或任何为网络不通而付出代价的用户都会关注电缆的一个主要问题，这就是为什么光缆会出故障。
任何使用光缆的网络，其光缆链路对整个网络的性能都是至关重要的。
所以确保光缆链路始终处于最佳状态无疑是非常关键的。
为了帮助了解光缆故障的原因，福禄克网络通过第三方独立调查分析了大量网络最终用户和光缆安装商关于光缆链路的问题。
调查研究是由Martin Technical Research独立完成的，题目是光缆链路的故障原因。
调查研究是评估800个电缆安装商，他们有20%以上的工作是光缆的安装。
在这些公司中，50%是采用随机的调查和询问，另外50%还直接询问了网络上最终用户关于光缆的问题。
最后福禄克网络和 Martin Technical Research公司认为这种混合调查的结果基本可以代表光缆故障的整体情况。
背景资料：安装商包括数据通讯合同商，电气合同商，电信合同商，独立的光缆合同商，系统集成商，网络咨询商。
平均每个公司有15．4个光缆的技术人员。
这些合同商平均起来有36％的工作与光缆相关。
3500个最终用户平均每个单位有2．3个光缆的技术人员，他们包括了教育、制造、政、银行、人寿保险、零售连锁商、印刷/出版商、研究实验室以及公用事业。
并不令人吃惊的是92％的最终用户都有光缆主干网，28％的用户有光缆到桌面的网络。
那些光缆到桌面的用户有38％的站点是光缆到桌面。
光缆链路的安装安装高性能光缆链路的过程包括铺设光缆，光缆双端连接器的端接，双端跳线和网络设备的连接。
铺设光缆时不要严重地弯曲光缆，它们会造成过量的损耗。
被调查的网络用户主要安装的是62.5/125mm的光缆，但数据显示50/125mm的光缆也有明显的增加。
此外目前使用最广泛的仍然是ST和SC连接口。
端接对链路损耗的影响非常大，而且它们会对多模光缆产生模式干扰。
连接器可以是在事先抛光好的光缆连接处熔接安装，或在现场进行抛光。
光缆线路的故障分析及障碍处理摘要：随着通讯的崛起和迅速发展，对其提供信号支持的地下光缆故障检修变得尤为重要。
国家电网也起到越来越重要的作用。
一旦通讯线路出现故障，将导致通讯网络中断，给用户带来诸多不便。
为了确保信号的稳定，通讯管理相关部门需要采取了一定的措施，对通讯光缆进行必要的维护能够促进通讯的稳定运行，从而满足客户的需求，促进行业的发展。
关键词：光缆线路；故障；维护1.光缆线路的故障分析1.1故障类型光缆线路在应用过程中，产生过诸多的故障，下面将对其故障进行分类，主要的类型有两种，一种是完全断毁的光缆，对其处理需要考虑故障现状的预留情况，如果故障两侧均有预留，则要将预留进行集中，并通过对预留接头进行加设，从而实现对故障的处理；如果故障周边有足够的预留与接头，则要根据原接头的方式展开处理；如果故障附近无预留、无接头，则要运用续缆的方法进行处理。
另一种是部分断裂或者破损的光缆，其中还分为束管断裂与束管中光纤破损两种情况，对其处理要保证其他光纤的正常使用，进而采取相应的方法进行光纤的修复。
工程管理和光缆故障处理都是为了推动电网工程实施，促进电网的发展。
1.2故障原因光缆线路出现故障的原因主要表现在以下几方面：（1）外界原因，此原因主要分为3类。
第一类是挖断，主要是由于挖掘设备在进行工作时，未能注意到相关的光缆线路，从而造成的线路故障，此时要求工作人员要打开故障点周围的人手井，并对相关的故障进行检查，明确其受损的情况，在进行双向检测后中断光缆；第二类是挂断，主要是由于车辆在行驶过程中未留意到光缆线路，从而造成的故障，此时也需要通过双向测试，对断裂的光缆线路进行检查，并制定相应的方案进而实现有效的处理；第三类是枪击。
这类故障会使部分光缆部位或光纤损坏，处理起来较为困难。
（2）自然原因，光缆线路被动物撕咬或者啄毁等也将出现故障，同时线路受自然灾害，如：洪涝、地震、火灾、雷击或者狂风等也能形成故障。
（3）光纤自身原因，光纤可能存在自然断裂，主要是由光纤的组成成分造成的，其成分主要有玻璃与塑料纤维等，这些材料具有较为脆弱的性能，致使其在使用过程中极易出现静态疲劳，致使光纤在老化后出现断裂，同时如果接头盒出现渗水的情况，也将增加光纤的损耗量，从而极易造成光纤的自然断裂。

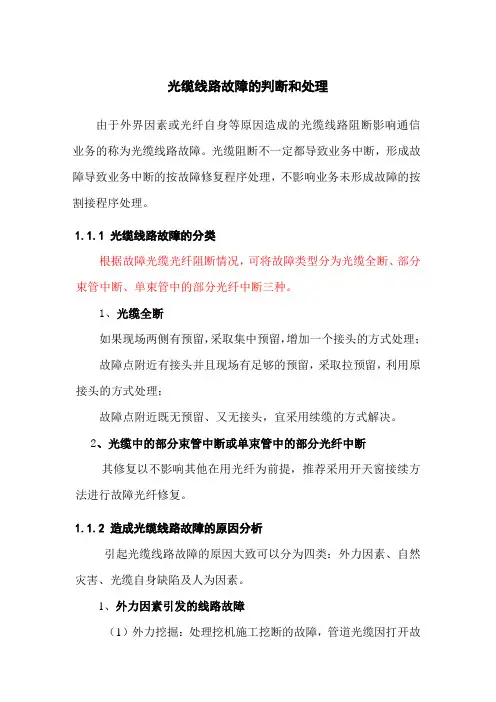

光缆线路故障的判断和处理由于外界因素或光纤自身等原因造成的光缆线路阻断影响通信业务的称为光缆线路故障。
光缆阻断不一定都导致业务中断，形成故障导致业务中断的按故障修复程序处理，不影响业务未形成故障的按割接程序处理。
1.1.1 光缆线路故障的分类根据故障光缆光纤阻断情况，可将故障类型分为光缆全断、部分束管中断、单束管中的部分光纤中断三种。
1、光缆全断如果现场两侧有预留，采取集中预留，增加一个接头的方式处理；故障点附近有接头并且现场有足够的预留，采取拉预留，利用原接头的方式处理；故障点附近既无预留、又无接头，宜采用续缆的方式解决。
2、光缆中的部分束管中断或单束管中的部分光纤中断其修复以不影响其他在用光纤为前提，推荐采用开天窗接续方法进行故障光纤修复。
1.1.2 造成光缆线路故障的原因分析引起光缆线路故障的原因大致可以分为四类：外力因素、自然灾害、光缆自身缺陷及人为因素。
1、外力因素引发的线路故障（1）外力挖掘：处理挖机施工挖断的故障，管道光缆因打开故障点附近人手井查看光缆是否在人手井内受损，并双向测试中断光缆（2）车辆挂断：处理车挂故障时，应首先对故障点光缆进行双方向测试，确认光缆阻断处数，然后再有针对性地处理。
（3）枪击：这类故障一般不会使所有光纤中断，而是部分光缆部位或光纤损坏，但这类故障查找起来比较困难。
2、自然灾害原因造成的线路故障鼠咬与鸟啄、火灾、洪水、大风、冰凌、雷击、电击3、光纤自身原因造成的线路故障（1）自然断纤：由于光纤是由玻璃、塑料纤维拉制而成，比较脆弱，随着时间的推移会产生静态疲劳，光纤逐渐老化导致自然断纤。
或者是接头盒进水，导致光纤损耗增大，甚至发生断纤。
（2）环境温度的影响：温度过低会导致接头盒内进水结冰，光缆护套纵向收缩，对光纤施加压力产生微弯使衰减增大或光纤中断。
温度过高，又容易使光缆护套及其他保护材料损坏影响光纤特性。
4、人为因素引发的线路故障（1）工障：技术人员在维修、安装和其他活动中引起的人为故障。

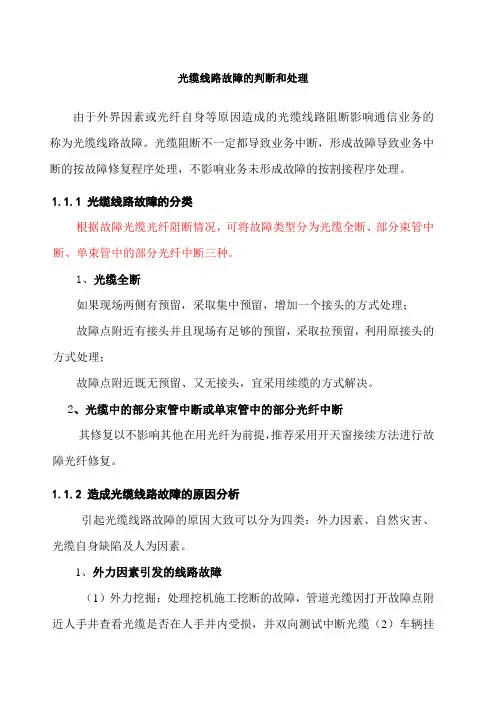

光缆线路故障的判断和处理由于外界因素或光纤自身等原因造成的光缆线路阻断影响通信业务的称为光缆线路故障。
光缆阻断不一定都导致业务中断，形成故障导致业务中断的按故障修复程序处理，不影响业务未形成故障的按割接程序处理。
1.1.1 光缆线路故障的分类根据故障光缆光纤阻断情况，可将故障类型分为光缆全断、部分束管中断、单束管中的部分光纤中断三种。
1、光缆全断如果现场两侧有预留，采取集中预留，增加一个接头的方式处理；故障点附近有接头并且现场有足够的预留，采取拉预留，利用原接头的方式处理；故障点附近既无预留、又无接头，宜采用续缆的方式解决。
2、光缆中的部分束管中断或单束管中的部分光纤中断其修复以不影响其他在用光纤为前提，推荐采用开天窗接续方法进行故障光纤修复。
1.1.2 造成光缆线路故障的原因分析引起光缆线路故障的原因大致可以分为四类：外力因素、自然灾害、光缆自身缺陷及人为因素。
1、外力因素引发的线路故障（1）外力挖掘：处理挖机施工挖断的故障，管道光缆因打开故障点附近人手井查看光缆是否在人手井内受损，并双向测试中断光缆（2）车辆挂断：处理车挂故障时，应首先对故障点光缆进行双方向测试，确认光缆阻断处数，然后再有针对性地处理。
（3）枪击：这类故障一般不会使所有光纤中断，而是部分光缆部位或光纤损坏，但这类故障查找起来比较困难。
2、自然灾害原因造成的线路故障鼠咬与鸟啄、火灾、洪水、大风、冰凌、雷击、电击3、光纤自身原因造成的线路故障（1）自然断纤：由于光纤是由玻璃、塑料纤维拉制而成，比较脆弱，随着时间的推移会产生静态疲劳，光纤逐渐老化导致自然断纤。
或者是接头盒进水，导致光纤损耗增大，甚至发生断纤。
（2）环境温度的影响：温度过低会导致接头盒内进水结冰，光缆护套纵向收缩，对光纤施加压力产生微弯使衰减增大或光纤中断。
温度过高，又容易使光缆护套及其他保护材料损坏影响光纤特性。
4、人为因素引发的线路故障（1）工障：技术人员在维修、安装和其他活动中引起的人为故障。

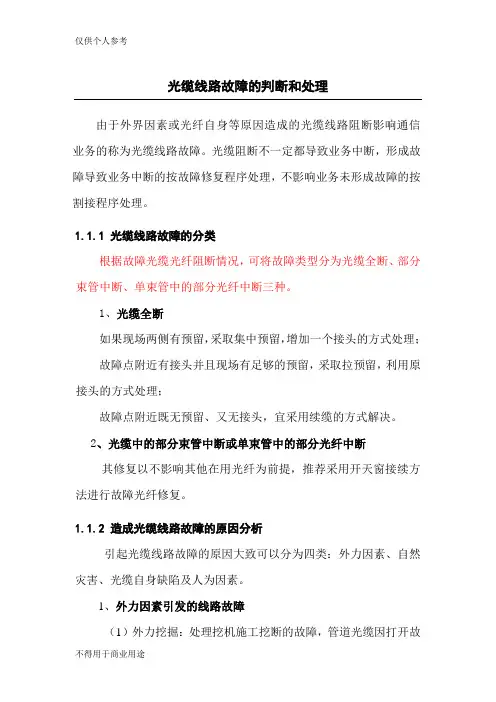

光缆线路故障的判断和处理由于外界因素或光纤自身等原因造成的光缆线路阻断影响通信业务的称为光缆线路故障。
光缆阻断不一定都导致业务中断，形成故障导致业务中断的按故障修复程序处理，不影响业务未形成故障的按割接程序处理。
1.1.1 光缆线路故障的分类根据故障光缆光纤阻断情况，可将故障类型分为光缆全断、部分束管中断、单束管中的部分光纤中断三种。
1、光缆全断如果现场两侧有预留，采取集中预留，增加一个接头的方式处理；故障点附近有接头并且现场有足够的预留，采取拉预留，利用原接头的方式处理；故障点附近既无预留、又无接头，宜采用续缆的方式解决。
2、光缆中的部分束管中断或单束管中的部分光纤中断其修复以不影响其他在用光纤为前提，推荐采用开天窗接续方法进行故障光纤修复。
1.1.2 造成光缆线路故障的原因分析引起光缆线路故障的原因大致可以分为四类：外力因素、自然灾害、光缆自身缺陷及人为因素。
1、外力因素引发的线路故障（1）外力挖掘：处理挖机施工挖断的故障，管道光缆因打开故障点附近人手井查看光缆是否在人手井内受损，并双向测试中断光缆（2）车辆挂断：处理车挂故障时，应首先对故障点光缆进行双方向测试，确认光缆阻断处数，然后再有针对性地处理。
（3）枪击：这类故障一般不会使所有光纤中断，而是部分光缆部位或光纤损坏，但这类故障查找起来比较困难。
2、自然灾害原因造成的线路故障鼠咬与鸟啄、火灾、洪水、大风、冰凌、雷击、电击3、光纤自身原因造成的线路故障（1）自然断纤：由于光纤是由玻璃、塑料纤维拉制而成，比较脆弱，随着时间的推移会产生静态疲劳，光纤逐渐老化导致自然断纤。
或者是接头盒进水，导致光纤损耗增大，甚至发生断纤。
（2）环境温度的影响：温度过低会导致接头盒内进水结冰，光缆护套纵向收缩，对光纤施加压力产生微弯使衰减增大或光纤中断。
温度过高，又容易使光缆护套及其他保护材料损坏影响光纤特性。
4、人为因素引发的线路故障（1）工障：技术人员在维修、安装和其他活动中引起的人为故障。
对光缆线路故障原因及处理方法的分析对光缆线路故障原因及处理方法的分析【摘要】光缆线路故障是指由于光缆线路由于受到外界因素及其自身原因引起的线路阻断。
光缆阻断问题并非完全导致业务中断，对于造成业务中断的根据故障维修程序处理，不影响业务的根据割接程度处理。
下文笔者将结合自身经验分析光缆线路故障的原因及相关的处理措施。
【关键词】光缆线路故障原因处理方法随着时代的开展，光缆线路在人们生活与工作中得到了广泛的应用，而光缆线路易受到外界影响而发生故障，因此对光缆线路故障的研究具有重要的意义，是提高人们生活质量的重要措施之一。
一、光缆线路的故障类别结合光缆线路应用的经验得知，主要的故障类别有以下几项：一是光缆完全断毁。
假设在故障现场两侧存在预留，进行集中预留，并加设接头进行处理;假设故障点周边装有接头且具有足够的预留，那么采取原接头的方式进行处理;对于无预留、无接头的情况，应使用续缆的措施处理。
二是局部柬管断裂及单束管中光纤破损，在不影响其他光纤使用的情况下，应采取接续措施进行修复光纤【1】。
二、造成光缆线路故障的分析2.1 外界因素的影响一是挖掘设备的挖断。
对于挖机挖断的故障，相关人员应翻开故障点周边的人手井，检查光缆的受损情况.进行双向测试，并中断光缆;二是行车挂断。
这类故障也应进行双向测试，检查光缆的断裂，在采取相应的措施处理;三是枪击。
2.2 自然环境造成的影响这主要表现在小动物的撕咬、鸟类啄毁、火灾、洪水、地震、狂风、雷击等等情况。
2.3 光纤自身性能问题的影响一是自然断裂。
光纤的主要成分的塑料纤维及玻璃等，性能较脆，在使用过程中易产生静态疲劳，以致光纤老化最后断裂。
另外接头盒渗水，增大光纤损耗量，也易造成自然断纤。
二是温度影响。
假设环境温度过低，将使接头盒渗水结冰，护套发生纵向收缩，增加光纤受到的压力，造成光纤中断或衰减。
假设环境温度过高，易影响光缆护套及相关防护材料，对光纤的特性造成影响。
2.4 人为因素的影响一是施工故障。
河姆渡解析光缆线路故障的判断和处理出来光缆线路问题时，我们经常遇到很多突发情况，根据专家的意见，给大家整理了一些。
常见故障现象及可能原因分析故障现象故障的可能原因一根或几根光纤原接续点损耗增大、原接头盒内发生问题断纤一根或几根光纤衰减曲线出现台阶光缆受机械力扭伤，部分光纤受力但尚未断开原接续点衰减台阶水平拉长在原接续点附近出现断纤故障光纤全部阻断光缆受外力影响挖断、炸断或塌方拉断1、距离判断当机房判定故障是光缆线路故障时，线路维护部门应尽快在机房对故障光缆线路进行测试，用OTDR测试判定线路故障点的位置。
2、可能原因估计根据OTDR测试显示曲线情况，初步判断故障原因，有针对性地进行故障处理。
根据故障分析，非外力导致的光缆故障，接头盒内出现问题的情况比较多，导致接头盒内断纤或衰减增大的原因分为以下几种情况：（1）容纤盘内光纤松动，导致光纤弹起在容纤盘边缘或盘上螺丝处被挤压，严重时会压伤、压断光纤。
（2）接头盒内的余纤在盘放收容时出现局部弯曲半径过小或光纤扭绞严重，产生较大的弯曲损耗和静态疲劳，在1310nm波长测试变化不明显，1550nm波长测试接头损耗显著增大。
（3）制作光纤端面时，裸光纤太长或者热缩保护管加热时光纤保护位置不当，造成一部分裸光纤在保护管之外，接头盒受外力作用时引起裸光纤断裂。
（4）剥除涂覆层时裸光纤受伤，长时间后损伤扩大，接头损耗随着增加，严重时会造成断纤。
（5）因光缆固定不紧，光缆因应力作用或外力影响发生位移导致光缆余纤扭曲或弯曲变化引起光纤衰耗。
（6）接头盒进水，冬季结冰导致光纤损耗增大，甚至发生断纤。
3、查找光缆线路故障点的具体位置当遇到自然灾害或外界施工等明显外力造成光缆线路阻断时，查修人员根据测试人员提供的故障现象和大致故障地段，沿光缆线路路由认真巡查，一般比较容易找到故障地点。
如非上述情况，巡查人员就不容易从路由上的异常现象找到故障地点。
这时，必须根据OTDR测出的故障点到测试端的距离，与原始测试资料进行核对，查出故障点是在哪两个标石（或哪两个接头）之间，通过必要的换算后，找到故障点的具体位置。
如有条件，可以进行双向测试，更有利于准确判断故障点的具体位置。
4、影响光缆线路障碍点准确判断的主要原因（1）OTDR存在固有偏差OTDR固有偏差主要反映在距离分辨率上，不同的测试距离偏差不同，在150km测试范围时，测试误差达±40m。
（2）测试仪表操作不当产生的误差在光缆故障定位测试时，OTDR使用的正确性与障碍测试的准确性直接相关。
例如仪表参数设定不当或游标设置不准等因素都将导致测试结果的误差。
（3）计算误差OTDR测出的故障点距离只能是光纤的长度，不能直接得到光缆的皮长及测试点到障碍点的地面距离，必须通过计算才能求得，而在计算中由于取值不可能与实际完全相符或对所使用光缆的绞缩率不清楚，也会产生一定的误差。
（4）光缆线路竣工资料不准确造成的误差由于在线路施工中没有注意积累资料或记录的资料可信度较低，都使得线路竣工资料与实际不相符，依据这样的资料，不可能准确地测定出障碍点。
譬如，光缆接续时接头盒内余纤的盘留长度、各种特殊点的光缆盘留长度以及光缆随地形的起伏变化等，这些因素的准确性直接影响着障碍点的定位精度。
5、提高光缆线路故障定位准确性的方法（1）正确、熟练掌握仪表的使用方法准确设置OTDR的参数，选择适当的测试范围档，应用仪表的放大功能，将游标准确放置于相应的拐点上，如故障点的拐点、光纤始端点和光纤末端拐点，这样就可得到比较准确的测试结果。
（2）建立准确、完整的原始资料准确、完整的光缆线路资料是障碍测量、判定的基本依据。
因此，必须重视线路资料的收集、整理和核对工作，建立起真实、可信和完整的线路资料。
（3）建立准确的线路路由资料，包括标石（杆号）――纤长（缆长）对照表（参照附录），“光纤长度累计”及“光纤衰减”记录，在建立“光纤长度累计”资料时，应从两端分别测出端站至各接头的距离，为了测试结果准确，测试时可根据情况采用过渡光纤。
随工验收人员收集记录各种预留长度，登记得越仔细，障碍判定的误差就越小。
（4）建立完整、准确的线路资料建立线路资料不仅包括线路施工中的许多数据、竣工技术文件、图纸、测试记录和中继段光纤后向散射信号曲线图片等，还应保留光缆出厂时厂家提供的光缆及光纤的一些原始数据资料（如光缆的绞缩率、光纤的折射率等）,这些资料是日后障碍测试时的基础和对比依据。
（5）进行正确的换算要准确判断故障点位置，还必须把测试的光纤长度换算为测试端（或某接头点）至故障点的地面长度。
测试端到故障点的地面长度可由下式计算（长度单位为m）：L = [(L1-L2)/(1+P)-L3]/( 1+a )式中， L 为测试端至故障点的地面长度（单位为米）， L1 为OTDR 测出的测试端至故障点的光纤长度（单位为米）， L2 为每个接头盒内盘留的光纤长度（单位为米）， L3 为每个接头处光缆和所有盘留长度（单位为米），P 为光纤在光缆中的绞缩率（即扭绞系数），最好应用厂家提供的数值，一般为7‰，a 为光缆自然弯曲率（管道敷设或架空敷设方式可取值 0.5% ，直埋敷设方式可取值 0.7%-1% ）。
有了准确、完整的原始资料，便可将 OTDR 测出的故障光纤长度与原始资料对比，精确查出故障点的位置。
（6）保持障碍测试与资料上测试条件的一致性故障测试时应尽量保持测试仪表的信号、操作方法及仪表参数设置的一致性。
因为光学仪表十分精密，如果有差异，就会直接影响到测试的准确度，从而导致两次测试本身的差异，使得测试结果没有可比性。
（7）灵活测试，综合分析一般情况下，可在光缆线路两端进行双向故障测试，并结合原始资料，计算出故障点的位置。
再将两个方向的测试和计算结果进行综合分析、比较，以使故障点的具体位置的判断更加准确。
当障碍点附近路由上没有明显特点，具体障碍点现场无法确定时，也可采用在就近接头处测量等方法，或者在初步测试的障碍点处开挖，端站的测试仪表处于实时测量状态，随时发现曲线的变化，从而找到准确的光纤故障点。
1.1.7 光缆故障判断和处理时应该注意的事项1、故障查修时需要注意的事项（1）当省界或两维护单位交界处的长途光缆线路发生故障时，相邻的两个维护单位应同时出查、进行抢修。
（2）各级光缆线路维护单位应准确掌握所属光缆线路资料。
熟练掌握光缆线路障碍点的测试方法，能准确地分析确定障碍点的位置。
经常保持一定的抢修力量，并熟练掌握线路抢修作业程序和抢代通器材的使用。
（3）光缆维护人员应熟悉光缆线路资料，熟练掌握线路抢修作业程序、障碍测试方法和光缆接续技术，加强抢修车辆管理，随时做好抢修准备。
抢修用专用器材、工具、仪表、机具以及交通车辆，必须相对集中，并列出清单，随时做好准备，一般不得外借和挪用。
2、处理过程中需要注意的事项（1）光缆线路抢修过程中，应注意仪表、器材的操作使用安全，进行光纤故障测试前，被测光纤与对端的光端机断开物理连接。
（2）故障一旦排除并经严格测试合格后，立即通知机务部门对光缆的传输质量进行验证，尽快恢复通信。
（3）认真做好故障查修记录。
故障排除后，线路维护部门应按照相关规定及时组织相关人员对故障的原因进行分析，整理技术资料并上报。
总结经验教训，提出改进措施。
（4）介入或更换光缆时，应采用与故障光缆同一厂家同一型号的光缆，并要尽可能减少光缆接头和尽量减少光纤接续损耗。
处理故障中所介入或更换的光缆，其长度一般应不小于200m，且尽可能采用同一厂家、同一型号的光缆，单模光纤的平均接头损耗应不大于0.2dB/个。
故障处理后和迁改后光缆的弯曲半径应不小于15倍缆径。
3、跳纤时需要注意事项（1）跳纤前，首先对备用纤芯进行测试，确保待使用纤芯符合相关要求。
（2）在故障处理中，如需要先跳纤恢复业务时，应事先征得传输中心同意，并能时刻保持与传输机房联系的情况下，方可进行跳纤。
（3）严禁拔插其他无需跳纤的在用纤芯，以免造成人为故障的发生。
（4）拔插纤芯时，只能逐芯进行拔插，每跳好一芯后，待传输机房确认正常后，方可进行下一芯的跳纤拔插。
（5）跳纤时，保持在用纤芯的清洁，需对跳纤头子进行清洁，短时间内不插跳纤，应及时戴上跳纤安全帽。
光缆线路故障的分类根据故障光缆光纤阻断情况，可将故障类型分为光缆全断、部分束管中断、单束管中的部分光纤中断三种。
1、光缆全断如果现场两侧有预留，采取集中预留，增加一个接头的方式处理；故障点附近有接头并且现场有足够的预留，采取拉预留，利用原接头的方式处理；故障点附近既无预留、又无接头，宜采用续缆的方式解决。
2、光缆中的部分束管中断或单束管中的部分光纤中断其修复以不影响其他在用光纤为前提，推荐采用开天窗接续方法进行故障光纤修复。
1.1.2 造成光缆线路故障的原因分析引起光缆线路故障的原因大致可以分为四类：外力因素、自然灾害、光缆自身缺陷及人为因素。
1、外力因素引发的线路故障（1）外力挖掘：处理挖机施工挖断的故障，管道光缆因打开故障点附近人手井查看光缆是否在人手井内受损，并双向测试中断光缆（2）车辆挂断：处理车挂故障时，应首先对故障点光缆进行双方向测试，确认光缆阻断处数，然后再有针对性地处理。
（3）枪击：这类故障一般不会使所有光纤中断，而是部分光缆部位或光纤损坏，但这类故障查找起来比较困难。
2、自然灾害原因造成的线路故障鼠咬与鸟啄、火灾、洪水、大风、冰凌、雷击、电击3、光纤自身原因造成的线路故障（1）自然断纤：由于光纤是由玻璃、塑料纤维拉制而成，比较脆弱，随着时间的推移会产生静态疲劳，光纤逐渐老化导致自然断纤。
或者是接头盒进水，导致光纤损耗增大，甚至发生断纤。
（2）环境温度的影响：温度过低会导致接头盒内进水结冰，光缆护套纵向收缩，对光纤施加压力产生微弯使衰减增大或光纤中断。
温度过高，又容易使光缆护套及其他保护材料损坏影响光纤特性。
4、人为因素引发的线路故障（1）工障：技术人员在维修、安装和其他活动中引起的人为故障。
例如，在光纤接续时，光纤被划伤、光纤弯曲半径太小；在割接光缆时错误地切断正在运行的光缆；光纤接续时接续不牢、接头盒封装时加强芯固定不紧等造成的断纤。
（2）偷盗：犯罪分子盗割光缆，造成光缆阻断。
（3）破坏：人为蓄意破坏，造成光缆阻断。
1.1.3 故障处理原则以优先代通在用系统为目的，以压缩故障历时为根本，不分白天黑夜、不分天气好坏、不分维护界限，用最快的方法临时抢通在用传输系统。
故障处理的总原则是：先抢通，后修复；先核心，后边缘；先本端，后对端；先网内，后网外，分故障等级进行处理。
当两个以上的故障同时发生时，对重大故障予以优先处理。
线路障碍未排除之前，查修不得中止。
1.1.4 制定线路应急调度预案制定应急调度方案之前，应对所有光缆线路的系统开放情况进行一次认真摸底，根据同缆、同路由光纤资源情况，合理地制定出光纤抢代通方案。
