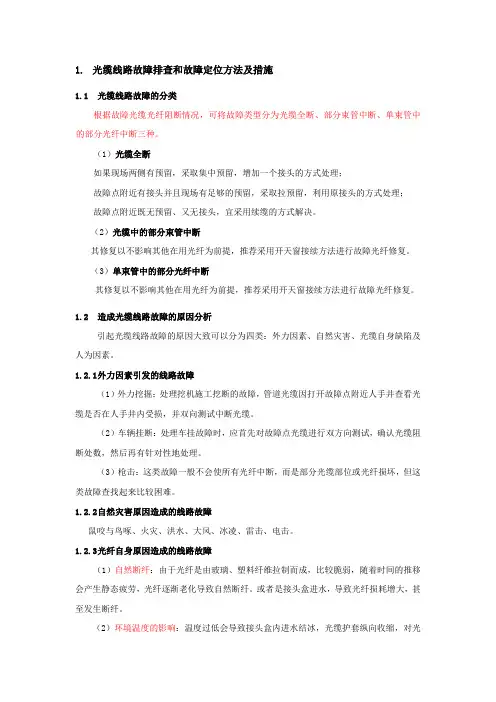

1.光缆线路故障排查和故障定位方法及措施1.1光缆线路故障的分类根据故障光缆光纤阻断情况，可将故障类型分为光缆全断、部分束管中断、单束管中的部分光纤中断三种。
（1）光缆全断如果现场两侧有预留，采取集中预留，增加一个接头的方式处理；故障点附近有接头并且现场有足够的预留，采取拉预留，利用原接头的方式处理；故障点附近既无预留、又无接头，宜采用续缆的方式解决。
（2）光缆中的部分束管中断其修复以不影响其他在用光纤为前提，推荐采用开天窗接续方法进行故障光纤修复。
（3）单束管中的部分光纤中断其修复以不影响其他在用光纤为前提，推荐采用开天窗接续方法进行故障光纤修复。
1.2造成光缆线路故障的原因分析引起光缆线路故障的原因大致可以分为四类：外力因素、自然灾害、光缆自身缺陷及人为因素。
1.2.1外力因素引发的线路故障（1）外力挖掘：处理挖机施工挖断的故障，管道光缆因打开故障点附近人手井查看光缆是否在人手井内受损，并双向测试中断光缆。
（2）车辆挂断：处理车挂故障时，应首先对故障点光缆进行双方向测试，确认光缆阻断处数，然后再有针对性地处理。
（3）枪击：这类故障一般不会使所有光纤中断，而是部分光缆部位或光纤损坏，但这类故障查找起来比较困难。
1.2.2自然灾害原因造成的线路故障鼠咬与鸟啄、火灾、洪水、大风、冰凌、雷击、电击。
1.2.3光纤自身原因造成的线路故障（1）自然断纤：由于光纤是由玻璃、塑料纤维拉制而成，比较脆弱，随着时间的推移会产生静态疲劳，光纤逐渐老化导致自然断纤。
或者是接头盒进水，导致光纤损耗增大，甚至发生断纤。
（2）环境温度的影响：温度过低会导致接头盒内进水结冰，光缆护套纵向收缩，对光纤施加压力产生微弯使衰减增大或光纤中断。
温度过高，又容易使光缆护套及其他保护材料损坏影响光纤特性。
1.2.4人为因素引发的线路故障（1）工障：技术人员在维修、安装和其他活动中引起的人为故障。
例如，在光纤接续时，光纤被划伤、光纤弯曲半径太小；在割接光缆时错误地切断正在运行的光缆；光纤接续时接续不牢、接头盒封装时加强芯固定不紧等造成的断纤。
对光缆线路故障原因及处理方法的分析对光缆线路故障原因及处理方法的分析【摘要】光缆线路故障是指由于光缆线路由于受到外界因素及其自身原因引起的线路阻断。
光缆阻断问题并非完全导致业务中断，对于造成业务中断的根据故障维修程序处理，不影响业务的根据割接程度处理。
下文笔者将结合自身经验分析光缆线路故障的原因及相关的处理措施。
【关键词】光缆线路故障原因处理方法随着时代的开展，光缆线路在人们生活与工作中得到了广泛的应用，而光缆线路易受到外界影响而发生故障，因此对光缆线路故障的研究具有重要的意义，是提高人们生活质量的重要措施之一。
一、光缆线路的故障类别结合光缆线路应用的经验得知，主要的故障类别有以下几项：一是光缆完全断毁。
假设在故障现场两侧存在预留，进行集中预留，并加设接头进行处理;假设故障点周边装有接头且具有足够的预留，那么采取原接头的方式进行处理;对于无预留、无接头的情况，应使用续缆的措施处理。
二是局部柬管断裂及单束管中光纤破损，在不影响其他光纤使用的情况下，应采取接续措施进行修复光纤【1】。
二、造成光缆线路故障的分析2.1 外界因素的影响一是挖掘设备的挖断。
对于挖机挖断的故障，相关人员应翻开故障点周边的人手井，检查光缆的受损情况.进行双向测试，并中断光缆;二是行车挂断。
这类故障也应进行双向测试，检查光缆的断裂，在采取相应的措施处理;三是枪击。
2.2 自然环境造成的影响这主要表现在小动物的撕咬、鸟类啄毁、火灾、洪水、地震、狂风、雷击等等情况。
2.3 光纤自身性能问题的影响一是自然断裂。
光纤的主要成分的塑料纤维及玻璃等，性能较脆，在使用过程中易产生静态疲劳，以致光纤老化最后断裂。
另外接头盒渗水，增大光纤损耗量，也易造成自然断纤。
二是温度影响。
假设环境温度过低，将使接头盒渗水结冰，护套发生纵向收缩，增加光纤受到的压力，造成光纤中断或衰减。
假设环境温度过高，易影响光缆护套及相关防护材料，对光纤的特性造成影响。
2.4 人为因素的影响一是施工故障。
光缆故障分析报告光缆故障分析报告范例篇一：光缆网络故障分析.前言：由于技术的发展，以及光缆价格的相对走低，光纤在有线电视网络中的运用越来越普及。
掌握基本的光纤网络检修技术和技巧，已成为有线电视运维人员的必备技能。
本文是作者在多年网络运维工作中积累的一些光纤网络故障处理经验，仅供各位同行参考。
光纤网络的故障点主要来自于光缆、光发射机、光接收机三个环节，分析如下：一、光缆故障分析。
1、光信号缺失：一般因人为窥视信号、破坏光缆原因，致使光信号中断。
一次，接到一光节点无输出电信号的故障，检测该光接收机无输入光功率，到前端机房测试，光分路器输出光功率正常。
初步判断为该4芯光缆故障，安排人员沿线巡查，并未发现明显受损现象。
通过ODTR测试，发现4根纤芯中只有1根不通，根据故障点大概距离再到现场查看，仍未发现光缆有破损迹象。
于是将此故障点前后近100米光缆更换后信号恢复，仔细检查发现光缆上有1小孔，推断系误将光缆当作电缆，人为破坏光缆窥视信号行为所致。
2、光信号质量下降：如光缆中间熔接头质量不好，损耗过大，或光纤在接头盒中盘绕时弯曲半径太小，影响光功率的正常传输；接头盒防潮性能不好，使光纤老化快，造成光折射能力差，降低光功率；光纤活动接头处有脏物，接触不好，使光功率下降，可用脱脂棉蘸(zhan)无水酒精清洗；前端和末端设备的尾纤应盘绕好，固定在光纤盘上，避免折断和弯曲半径变小而造成光损耗增加，影响信号传输质量。
二、光发射机故障分析。
从光纤网络运行近十年的情况看，光发射机故障并不高，也出现过因停送电后冲击浪涌电流过大而烧坏光发射机电源部分的故障。
通过在前端加装稳压电源和不间断UPS电源，可以大大减少此类故障的发生。
光发射机输入的驱动电平要按设备要求注入，如频道增加或减少，也应调整驱动电平高低，避免因驱动电平过高或过低使光发射机CTB、CSO指标恶化而导致系统传输质量变差，这一点至关重要，也是调试光发射机最重要的工作。

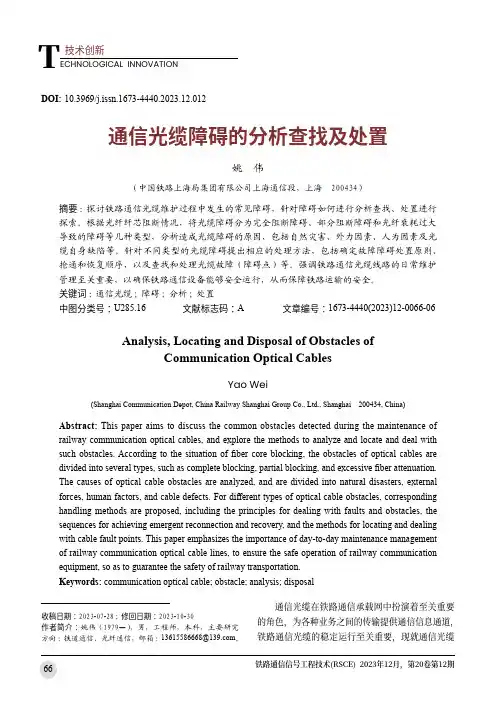

通信光缆障碍的分析查找及处置姚 伟（中国铁路上海局集团有限公司上海通信段，上海 200434）摘要：探讨铁路通信光缆维护过程中发生的常见障碍，针对障碍如何进行分析查找、处置进行探索。
根据光纤纤芯阻断情况，将光缆障碍分为完全阻断障碍、部分阻断障碍和光纤衰耗过大导致的障碍等几种类型，分析造成光缆障碍的原因，包括自然灾害、外力因素、人为因素及光缆自身缺陷等。
针对不同类型的光缆障碍提出相应的处理方法，包括确定故障障碍处置原则、抢通和恢复顺序，以及查找和处理光缆故障（障碍点）等。
强调铁路通信光缆线路的日常维护管理至关重要，以确保铁路通信设备能够安全运行，从而保障铁路运输的安全。
关键词：通信光缆;障碍;分析;处置中图分类号：U285.16 文献标志码：A 文章编号：1673-4440(2023)12-0066-06Analysis, Locating and Disposal of Obstacles ofCommunication Optical CablesYao Wei(Shanghai Communication Depot, China Railway Shanghai Group Co., Ltd., Shanghai 200434, China) Abstract: This paper aims to discuss the common obstacles detected during the maintenance of railway communication optical cables, and explore the methods to analyze and locate and deal with such obstacles. According to the situation of fiber core blocking, the obstacles of optical cables are divided into several types, such as complete blocking, partial blocking, and excessive fiber attenuation.The causes of optical cable obstacles are analyzed, and are divided into natural disasters, external forces, human factors, and cable defects. For different types of optical cable obstacles, corresponding handling methods are proposed, including the principles for dealing with faults and obstacles, the sequences for achieving emergent reconnection and recovery, and the methods for locating and dealing with cable fault points. This paper emphasizes the importance of day-to-day maintenance management of railway communication optical cable lines, to ensure the safe operation of railway communication equipment, so as to guarantee the safety of railway transportation.Keywords: communication optical cable; obstacle; analysis; disposalDOI: 10.3969/j.issn.1673-4440.2023.12.012收稿日期：2023-07-28；修回日期：2023-10-30作者简介：姚伟（1979—），男，工程师，本科，主要研究方向：铁道通信、光纤通信，邮箱：136****************。

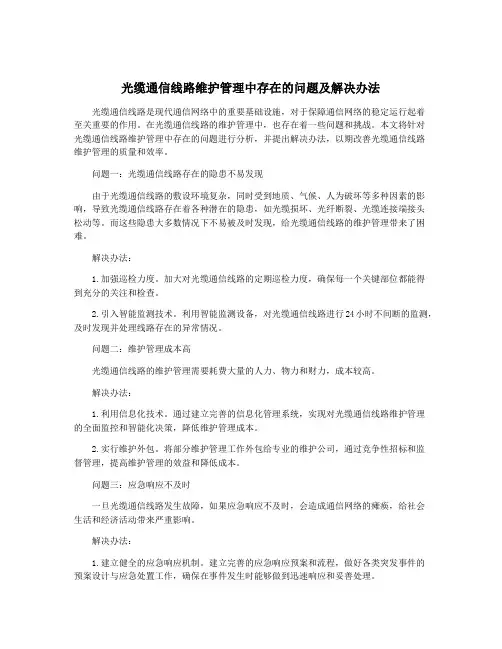

光缆通信线路维护管理中存在的问题及解决办法光缆通信线路是现代通信领域中重要的传输介质之一，具有带宽大、噪声小、传输距离远等优点。
在光缆通信线路的维护管理过程中，仍然存在一些问题影响其正常运行。
本文将从光缆破损、光纤不良连接、设备故障等方面分析存在的问题，并提出相应的解决办法。
一、光缆破损问题1. 问题描述：光缆通信线路中的光缆破损是常见的问题，可能受到自然灾害、施工破坏等因素影响，导致通信线路中断，影响通信质量和效率。
2. 解决办法：- 加强光缆线路巡检，定期对光缆进行检查，及时发现破损情况，采取措施进行修复；- 在光缆线路容易受到破坏的地方，加强保护措施，如设置保护管道、固定装置等，防止外界因素对光缆造成损害；- 建立光缆破损事件报警系统，当光缆破损时能够及时报警并定位问题所在，方便维护人员迅速处理。
二、光纤不良连接问题2. 解决办法：- 加强光缆连接工程的质量控制，确保光纤连接的牢固和稳定性；- 使用优质的连接器和配件，在连接过程中保证光纤的质量和连接质量；- 定期对光缆连接进行检查和维护，及时发现连接不良的问题，进行修复或更换。
三、设备故障问题2. 解决办法：- 实施设备定期检修计划，定期对设备进行维护保养，检查设备的运行情况，并进行必要的维修和更换；- 建立设备故障快速反应机制，当设备出现故障时能够及时响应并解决问题，保证通信线路的稳定性和可靠性；- 配备备用设备，当主要设备出现故障时可以及时切换到备用设备，保持通信的连续性和稳定性。
光缆通信线路维护管理中存在的问题主要涉及光缆破损、光纤不良连接、设备故障等方面。
通过加强巡检、加强保护措施、建立报警系统、质量控制、定期检查和维护设备等措施，可以有效解决这些问题，提高光缆通信线路的稳定性和可靠性，保证通信质量和效率。

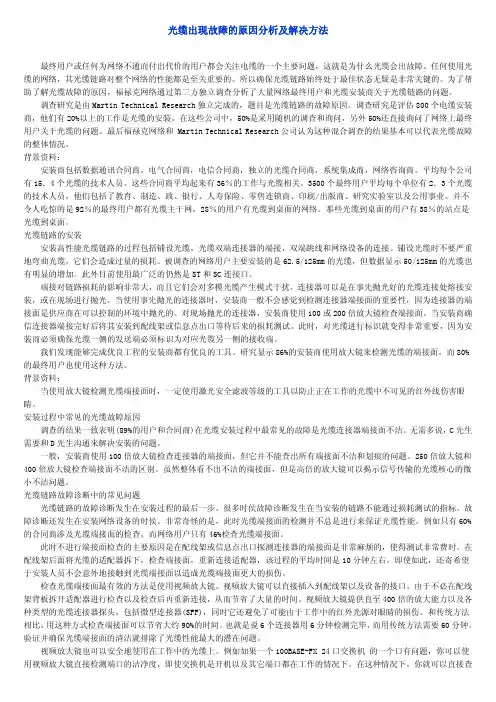

光缆出现故障的原因分析及解决方法最终用户或任何为网络不通而付出代价的用户都会关注电缆的一个主要问题，这就是为什么光缆会出故障。
任何使用光缆的网络，其光缆链路对整个网络的性能都是至关重要的。
所以确保光缆链路始终处于最佳状态无疑是非常关键的。
为了帮助了解光缆故障的原因，福禄克网络通过第三方独立调查分析了大量网络最终用户和光缆安装商关于光缆链路的问题。
调查研究是由Martin Technical Research独立完成的，题目是光缆链路的故障原因。
调查研究是评估800个电缆安装商，他们有20%以上的工作是光缆的安装。
在这些公司中，50%是采用随机的调查和询问，另外50%还直接询问了网络上最终用户关于光缆的问题。
最后福禄克网络和 Martin Technical Research公司认为这种混合调查的结果基本可以代表光缆故障的整体情况。
背景资料：安装商包括数据通讯合同商，电气合同商，电信合同商，独立的光缆合同商，系统集成商，网络咨询商。
平均每个公司有15．4个光缆的技术人员。
这些合同商平均起来有36％的工作与光缆相关。
3500个最终用户平均每个单位有2．3个光缆的技术人员，他们包括了教育、制造、政、银行、人寿保险、零售连锁商、印刷/出版商、研究实验室以及公用事业。
并不令人吃惊的是92％的最终用户都有光缆主干网，28％的用户有光缆到桌面的网络。
那些光缆到桌面的用户有38％的站点是光缆到桌面。
光缆链路的安装安装高性能光缆链路的过程包括铺设光缆，光缆双端连接器的端接，双端跳线和网络设备的连接。
铺设光缆时不要严重地弯曲光缆，它们会造成过量的损耗。
被调查的网络用户主要安装的是62.5/125mm的光缆，但数据显示50/125mm的光缆也有明显的增加。
此外目前使用最广泛的仍然是ST和SC连接口。
端接对链路损耗的影响非常大，而且它们会对多模光缆产生模式干扰。
连接器可以是在事先抛光好的光缆连接处熔接安装，或在现场进行抛光。
电力通信中通信光缆常见故障及检修方法分析电力通信中的通信光缆是保障电力系统正常运行和数据信息传输的重要组成部分，而在使用过程中，通信光缆常常会出现各种故障，影响通信效果和数据传输质量。
本文将就通信光缆常见的故障及检修方法进行分析，希望能为相关人员提供帮助。
一、常见的通信光缆故障类型1. 光缆断裂光缆断裂是通信光缆故障中较为常见的一种类型。
它通常是由于外力的损坏、拉力过大或地下铺设不当等原因造成的，可以导致光缆中的光纤被切断，从而影响通信信号的传输。
光缆的断裂点通常在外部铺设的地埋段，检修起来比较困难。
2. 光缆纤芯损坏光缆纤芯损坏也是通信光缆常见的故障类型之一。
光缆纤芯损坏可能是由于外力挤压、温度变化、潮湿等因素造成的，损坏范围通常比较局部，但也会对通信信号的传输造成严重影响。
3. 光缆连接头故障光缆连接头故障是指在光缆的连接处出现了接头松动、脱落、接触不良等问题，导致通信信号无法正常传输。
这种故障一般与连接头的质量和安装方式有关。
4. 光缆绝缘层损坏光缆绝缘层损坏是由于外部环境因素（如温度变化、湿度变化等）或者人为损坏导致的，绝缘层一旦损坏就会对光缆的正常使用造成严重影响。
1. 光缆断裂的检修方法光缆断裂的检修方法一般分为地面段和地埋段两种情况。
地面段的断裂点一般比较容易找到，可以直接用光缆接头进行连接修复；地埋段的断裂点一般比较难以定位，需要借助专业的检测设备进行查找，并采取切除、打开终端盒等方式进行修复。
2. 光缆纤芯损坏的检修方法光缆纤芯损坏的检修方法通常需要先找到损坏点，然后采取剥皮、清洁、打磨等步骤进行修复。
在修复过程中，需注意保持光纤的整洁和纤芯的质量，以确保修复后的光缆能够正常使用。
3. 光缆连接头故障的检修方法光缆连接头故障通常需要先检查连接头的状态，如果发现问题，可以采取重新接插、更换连接头等方式进行修复。
在接插的过程中，需要注意保持接头的干净与整洁，确保连接的可靠性。
除了及时检修通信光缆故障，预防通信光缆故障同样重要。

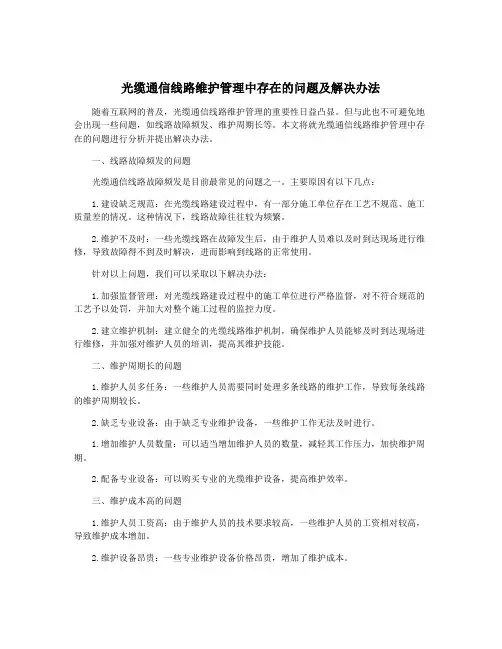

光缆通信线路维护管理中存在的问题及解决办法随着互联网的普及，光缆通信线路维护管理的重要性日益凸显。
但与此也不可避免地会出现一些问题，如线路故障频发、维护周期长等。
本文将就光缆通信线路维护管理中存在的问题进行分析并提出解决办法。
一、线路故障频发的问题光缆通信线路故障频发是目前最常见的问题之一。
主要原因有以下几点：1.建设缺乏规范：在光缆线路建设过程中，有一部分施工单位存在工艺不规范、施工质量差的情况。
这种情况下，线路故障往往较为频繁。
2.维护不及时：一些光缆线路在故障发生后，由于维护人员难以及时到达现场进行维修，导致故障得不到及时解决，进而影响到线路的正常使用。
针对以上问题，我们可以采取以下解决办法：1.加强监督管理：对光缆线路建设过程中的施工单位进行严格监督，对不符合规范的工艺予以处罚，并加大对整个施工过程的监控力度。
2.建立维护机制：建立健全的光缆线路维护机制，确保维护人员能够及时到达现场进行维修，并加强对维护人员的培训，提高其维护技能。
二、维护周期长的问题1.维护人员多任务：一些维护人员需要同时处理多条线路的维护工作，导致每条线路的维护周期较长。
2.缺乏专业设备：由于缺乏专业维护设备，一些维护工作无法及时进行。
1.增加维护人员数量：可以适当增加维护人员的数量，减轻其工作压力，加快维护周期。
2.配备专业设备：可以购买专业的光缆维护设备，提高维护效率。
三、维护成本高的问题1.维护人员工资高：由于维护人员的技术要求较高，一些维护人员的工资相对较高，导致维护成本增加。
2.维护设备昂贵：一些专业维护设备价格昂贵，增加了维护成本。
1.培养人才：加大对维护人员的培养力度，提高其维护技能，减少对高薪维护人员的依赖。
2.采购设备优化：可以通过采购成本更低的维护设备，降低维护成本。
光缆通信线路维护管理中存在的问题主要包括线路故障频发、维护周期长和维护成本高等。
对于这些问题，可以通过加强监督管理、建立维护机制、增加维护人员数量、配备专业设备、培养人才和采购设备优化等措施来加以解决。
光缆线路的故障分析及障碍处理摘要：随着通讯的崛起和迅速发展，对其提供信号支持的地下光缆故障检修变得尤为重要。
国家电网也起到越来越重要的作用。
一旦通讯线路出现故障，将导致通讯网络中断，给用户带来诸多不便。
为了确保信号的稳定，通讯管理相关部门需要采取了一定的措施，对通讯光缆进行必要的维护能够促进通讯的稳定运行，从而满足客户的需求，促进行业的发展。
关键词：光缆线路；故障；维护1.光缆线路的故障分析1.1故障类型光缆线路在应用过程中，产生过诸多的故障，下面将对其故障进行分类，主要的类型有两种，一种是完全断毁的光缆，对其处理需要考虑故障现状的预留情况，如果故障两侧均有预留，则要将预留进行集中，并通过对预留接头进行加设，从而实现对故障的处理；如果故障周边有足够的预留与接头，则要根据原接头的方式展开处理；如果故障附近无预留、无接头，则要运用续缆的方法进行处理。
另一种是部分断裂或者破损的光缆，其中还分为束管断裂与束管中光纤破损两种情况，对其处理要保证其他光纤的正常使用，进而采取相应的方法进行光纤的修复。
工程管理和光缆故障处理都是为了推动电网工程实施，促进电网的发展。
1.2故障原因光缆线路出现故障的原因主要表现在以下几方面：（1）外界原因，此原因主要分为3类。
第一类是挖断，主要是由于挖掘设备在进行工作时，未能注意到相关的光缆线路，从而造成的线路故障，此时要求工作人员要打开故障点周围的人手井，并对相关的故障进行检查，明确其受损的情况，在进行双向检测后中断光缆；第二类是挂断，主要是由于车辆在行驶过程中未留意到光缆线路，从而造成的故障，此时也需要通过双向测试，对断裂的光缆线路进行检查，并制定相应的方案进而实现有效的处理；第三类是枪击。
这类故障会使部分光缆部位或光纤损坏，处理起来较为困难。
（2）自然原因，光缆线路被动物撕咬或者啄毁等也将出现故障，同时线路受自然灾害，如：洪涝、地震、火灾、雷击或者狂风等也能形成故障。
（3）光纤自身原因，光纤可能存在自然断裂，主要是由光纤的组成成分造成的，其成分主要有玻璃与塑料纤维等，这些材料具有较为脆弱的性能，致使其在使用过程中极易出现静态疲劳，致使光纤在老化后出现断裂，同时如果接头盒出现渗水的情况，也将增加光纤的损耗量，从而极易造成光纤的自然断裂。
浅析光缆线路故障点查找及处理
李思
摘要：在发生光缆故障时，如何查找故障点，并在最短时间内抢通光缆，迅速恢复通信。
通过正确使用仪表测试，结合光缆维护台帐中点标数据，以及查找光缆线路上的施工等综合信息，是维护人员快速查找故障点并迅速克服的重要手段。
关键词：光缆测试故障
一、造成光缆线路故障的原因分析
铁道通信光缆主要敷设方式是沿铁路线采取直埋、管道、槽道三种方式，在城区根据情况也有部分使用架空、壁挂等敷设方式，造成光缆线路故障的原因大致可以分为：外界施工因素、自然灾害、施工遗留及人为因素。
1、外界施工因素
1）机械损害：主要体现在围绕铁路光电缆线路进行的铁路工程施工、地方政府开发、私人建房、修建道路等机械作业过程中造成的光缆中断。
机械作业造成的故障，破坏面比较大，查找起来一般比较直观。
2）人工作业损害：主要是人工作业开挖、翻整农田、敷设地线桩等一些操作手工器具造成，这类故障可能会造成光缆全部中断，也可能不会使光缆全部中断，而是部分光纤中断或光纤损坏。
这种作业面比较小，造成的故障比较隐蔽，所以查找起来比较困难。
2、自然灾害因素
这类故障主要体现在1）强降雨引发山体滑坡、路基塌陷等灾害造成的光缆故障；2）强风吹到固定架空或壁挂光缆造成的光缆故障；3）雷雨天气或外界原因引发的雷电造成的光缆故障。
这类故障可能会造成光缆全部中断，也可能不会使光缆全部中断，而是部分光纤中断或光纤损坏。
其中雷电造成的故障隐蔽性比较强，从径路外观上无法确认具体故障点。
3、施工遗留和人为因素
1）人工作业原因：主要是工作人员在光电缆敷设、接续、维修等工作中由于工艺或疏忽而引起的故障。
如：接续时光纤被划伤、弯曲半径太小、纤芯接续
不牢、接头盒封装时封胶不严进水或加强芯固定不紧、割接光缆时切断运行中的
光缆等原因造成的人为故障。
2）施工材质原因：主要施工引用光缆材质不良，导致老化加快致使光纤损耗
增大或光纤自然断纤等。
3）偷盗或破坏：犯罪分子盗割、蓄意破坏，造成光缆中断。
二、光缆故障的查找
光时域反射仪（OTDR ）是测量光纤损耗的仪表，也是精确查找光纤损耗突
变点、断点定位的重要仪器。
如何正确熟练掌握使用并综合现场资料分析，是快
速定位故障点，缩短故障抢修时间，避免抢修中走弯路，迅速恢复光缆故障的首
要前提。
1、光纤测试曲线分析
（1）典型反射曲线：这条曲线包括各种常见现象(见下图), 以下对图中各个区
域作一简单描述：
a) 区域（a ）即在A 点至B 点区域内，曲线斜率恒定：表明光纤在该区域的散
射均匀一致。
因此可获得相应的常数。
在这种情况下，测量仅从一端即可满
足要求。
b) 区域（b ）表示局部的损耗变化，这种变化可能，主要由外部原因（如光纤
接头）和内部原因光纤本身引起的，在此情况下，进行两端测量，取平均值
表示该接头损耗。
c) 区域（c ）所示的不规则性由后向散射的剧烈增强所致，这种变化可能由外
部测试原因二次反射余波（鬼影）产生能量叠加和内部原因光纤本身缺陷（小
裂纹）造成的，先必须确认是何种原因，再采用两端测量来测定这种不规则
对衰减的影响。
M/DIV
DB/DIV
d)区域（d）即后向散射曲线有时出现弓形弯曲。
有内部因素，一般是吸收损
耗变化导致衰减变化。
对于外部因素，可能与光纤受力增加有关。
如何确定是何种因素，可对光纤或兴缆施加外力或改变其温度，如特性不变，是内部因素，反之为外部因素
e)区域（e）光纤的端点或任何的不连续点会产生菲涅尔反射或后向散射功率
损耗（无菲涅尔反射）由此可测定这些端点或不连续点的位置。
机械式接头界面往往产生这种反射。
（2）实际测试中的波形
图一：为京广线京汉16芯光缆汉口-孝感4#纤测试波形，图中显示了各事件点与光纤链路上实际存在的熔接点、弯折处、活动连接器以及光纤末端之间的对应关系，从曲线上可以确定被测光纤的以下重要特性。
距离：被测光纤上各特征点，光纤尾端或断裂点的位置；损耗：诸如单个熔接点或整根光纤端到端的损耗；衰减：光纤链路上任意两点间的衰减值；反射：诸如连接器等事件点反射（或回波损耗）的大小。
波形事件表中1#、21#（A点）和24#（B点）为反射事件，分别为光缆始端、法兰盘（活动连接器）和光缆末端，其他为非反射事件，为熔接点或光缆弯曲点。
图一京广线京汉16芯光缆汉口-孝感4#纤测试波形
图二：测试曲线末端有菲涅尔反射峰出现，但是在曲线上也有反射峰时，说明在此位置上存在跳纤，在5#事件处曲线有下降台阶，说明光纤在此位置上有
较大损耗，若在测试时其它纤芯出现相同事件说明光缆受到伤害，若光缆仅此一纤有此问题，说明该纤芯在接头盒内接续质量或此处光缆纤芯裂变所产生问题。
图二
2、影响光缆故障点定位的因素及处理措施
1）光时域反射仪（OTDR）设置不当而影响光缆线路障碍点的精确定位，主要体现在以下几方面
a.测量范围设置的是否合理将直接影响到光缆线路障碍点的定位。
在实际故障查修中，一般都是在障碍点的临近中继站进行测试，以便使ODTR 的抽样间隔尽可能小，以便提高测试精度。
b.折射率设置不准确而产生的测量误差，也影响到光缆线路障碍点的定位。
在实际工作中，日常应对运用中的每种型号光缆的光纤折射率做好记录，以便在OTDR测量进行折射率选择设置时，提供准确的光纤折射率信息，为光缆线路障碍点的精确定位打下一个坚实的基础。
c.测试较长光缆链路长度时，由于光时域反射仪（OTDR）动态范围不足，测量时加大脉冲宽度造成的盲区所影响线路故障点的定位。
在实际定位光纤障碍点时，应先选择大于被测距离而又最接近的测试范围档，然后设置一个合理的较大脉宽，使OTDR动态范围能足够满足看到所有的链路情况，最后设置一个合理较小脉宽，从而减小盲区，实现障碍点的精确定位。
以下是在工作实践中，总结出的不同测试距离而设置的脉宽，供测试时参考。
不同测试距离的脉宽设置
2）光时域反射仪（OTDR）操作不当影响光缆线路障碍点的精确定位。
如：OTDR光标位置放置不准确产生的误差。
实际测试中，正确、熟练使用仪表，应用仪表的放大功能，将游标准确放置于相应的拐点上，如故障点的拐点、光纤始端点和光纤末端拐点，这样就可得到比较准确的测试结果。
3）测试缆长和线路公里数偏差影响及常见故障现象原因分析
测量时OTDR所测故障点的长度是光缆的纤长而不是缆长，由于纤长大于缆长，而且实际缆长大于实际线路公里数，因而造成实际寻找故障点时就存在明显的偏差。
所以在寻找故障点时就应该向反方向巡查，如测量到10km处断，应该在9.5km－10km段巡查。
三、故障处理
1）故障处理原则
“先抢通、后修复”；“先核心、后边缘”；“先行车、后其他”的原则，按照故障等级进行逐级处理，不分时段、不分天气好坏、不分维护界限，用最快的方法抢通恢复，故障未排除前，查修工作不能终止。
2）故障排除中的注意事项
处理故障时介入或更换光缆时，其长度不得少于200m，并尽可能采用同一厂家、同一型号的光缆。
接续时纤芯切断长度根据熔接机的限制或热缩管的长度来确定，一般为16±0.5mm，单点接续损耗不得大于0.08db，余纤盘绕尽量大圈，一般弯曲半径不小于3.5cm。
3）故障排除后注意事项
a、故障一旦排除，立即通知相应区段机房人员对光缆线路传输质量进行测试，测试合格后按照抢通原则逐条恢复电路，待全部业务确认良好方可撤离。
b、故障处理完两日内，应及时组织相关人员召开分析会，对故障原因进行分析整理，并总结教训提出整改措施。
以上是本人在日常工作和学习中，对所遇故障判断和处理的过程的总结，不足之处请多予指教，以便更好的完善对故障判断和处理的方法。
参考文献：OTDR使用说明书。
