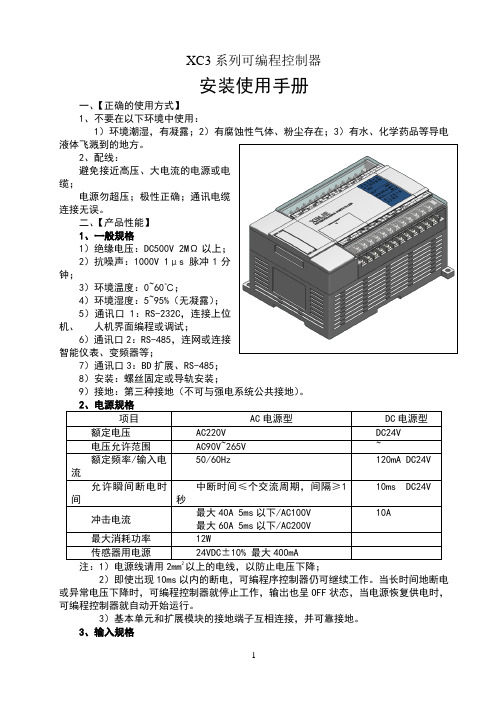

XC3系列PLC安装使用手册

XC3系列PLC安装使用手册

XC3系列可编程控制器安装使用手册一、【正确的使用方式】1、不要在以下环境中使用：1）环境潮湿，有凝露；2）有腐蚀性气体、粉尘存在；3）有水、化学药品等导电液体飞溅到的地方。

2、配线：避免接近高压、大电流的电源或电缆；电源勿超压；极性正确；通讯电缆连接无误。

二、【产品性能】1、一般规格1）绝缘电压：DC500V 2MΩ以上；2）抗噪声：1000V 1μs脉冲1分钟；3）环境温度：0~60℃；4）环境湿度：5~95%（无凝露）；5）通讯口1：RS-232C，连接上位机、人机界面编程或调试；6）通讯口2：RS-485，连网或连接智能仪表、变频器等；7）通讯口3：BD扩展、RS-485；8）安装：螺丝固定或导轨安装；9）接地：第三种接地（不可与强电系统公共接地）。

项目AC电源型DC电源型额定电压AC220V DC24V电压允许范围AC90V~265V~额定频率/输入电流50/60Hz120mA DC24V允许瞬间断电时间中断时间≤个交流周期，间隔≥1秒10ms DC24V冲击电流最大40A 5ms以下/AC100V最大60A 5ms以下/AC200V10A最大消耗功率12W传感器用电源24VDC±10% 最大400mA2）即使出现10ms以内的断电，可编程序控制器仍可继续工作。

当长时间地断电或异常电压下降时，可编程控制器就停止工作，输出也呈OFF状态，当电源恢复供电时，可编程控制器就自动开始运行。

3）基本单元和扩展模块的接地端子互相连接，并可靠接地。

3、输入规格输入信号电压DC24V±10%输入信号电流7mA/DC24V输入ON电流以上输入OFF电流以下输入响应时间约10ms输入信号形式接点输入或NPN开集电极晶体管电路绝缘光电耦合绝缘输入动作显示输入ON时LED灯亮4、输出规格项目继电器输出晶体管输出外部电源AC250V、DC30V以下DC5~30V以下电路绝缘机械绝缘光耦绝缘动作指示LED指示灯最大负载阻性负载3A0.8A感性负载80VA12W/DC24V灯负载100W DC24V最小负载DC5V 2mA响应时间OFF ON10ms以下ON OFF10ms以下三、【外形尺寸】XC3系列14点本体（包含16点扩展模块） XC3系列其他XC3其他系列产品型号L1（mm）L2（mm）XC3系列24/32点本体，32点扩展模块131139 XC3系列48/60点本体①输入端子②BD扩展模块③输入标签④通讯口1⑤通讯口2⑥通讯口盖板⑦输出标签⑧输出端子⑨端子台拆/装螺丝⑩输入指示LED⑾模块扩展口⑿程序状态指示LED⒀输出指示LED五、【通讯口引脚定义】通讯口1：2、PRG；4、RXD；5、TXD；6、VCC；8、GND。

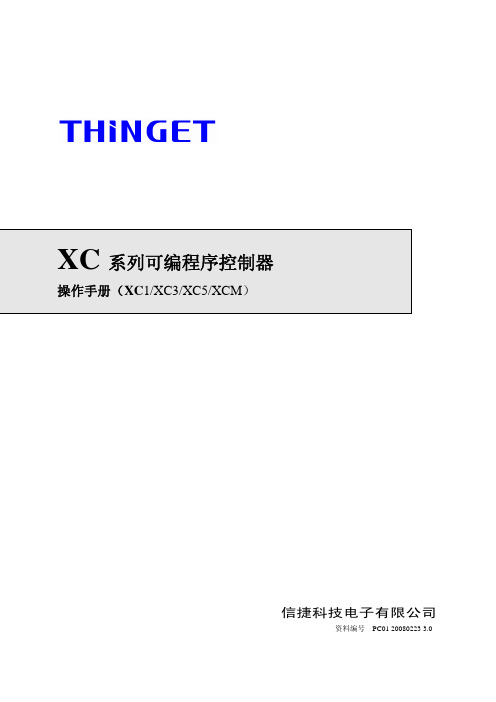

信捷科技电子 XC 系列可编程序控制器 说明书（xc 1_xc3_xc5_xcm）

信捷科技电子 XC 系列可编程序控制器 说明书（xc 1_xc3_xc5_xcm）
3．各种软元件的作用和功能..................................................................................................................... 33
3-1．可编程控制器的各种软元件.......................................................................................................... 35 3-2．软元件编号一览表.......................................................................................................................... 37 3-3．可编程控制器的数据处理.............................................................................................................. 39 3-4．软元件的一些编码原则.................................................................................................................. 40 3-5．定时器的编号和功能[T]................................................................................................................. 42 3-6．计数器的编号和功能[C] ................................................................................................................ 44 3-7．注意事项 ......................................................................................................................................... 47

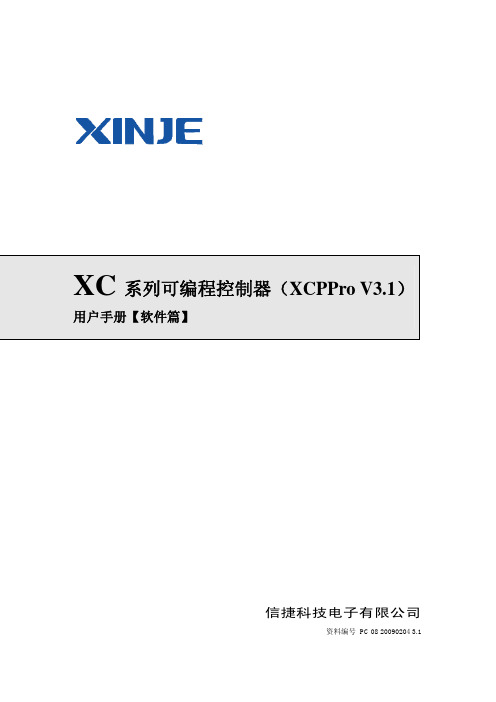

8-信捷XC_系列可编程序控制器用户手册(软件篇)

8-信捷XC_系列可编程序控制器用户手册(软件篇)

XC系列可编程控制器（XCPPro V3.1）用户手册【软件篇】信捷科技电子有限公司资料编号PC 08 20090204 3.1目 录1、使用说明 (3)1-2. 安装步骤 (4)1-3. 卸载步骤 (6)2、基本操作 (9)2-1. XCP Pro的打开和关闭 (10)2-2. 创建或打开工程 (11)2-3. PLC类型的添加和删除 (12)3、编辑环境的基本介绍 (14)3-1. 界面基本构成 (15)3-2. 常规工具栏 (16)3-3. PLC工具栏 (17)3-4. 梯形图输入栏 (17)3-5. 其他 (18)3-6. 菜单栏介绍 (19)3-6-1. “文件” (19)3-6-2. “编辑” (20)3-6-3. “查找\替换” (20)3-6-4. “显示” (21)3-6-5. “PLC操作” (21)3-6-6. “PLC设置” (23)3-6-7. “选项” (23)3-6-8. “窗口” (23)3-6-9. “帮助” (23)3-7. 工程栏 (24)3-8. 快捷键介绍 (24)4、简单功能的实现 (25)4-1. 联机 (26)4-2. 程序的上载、下载及PLC状态控制 (27)4-3. PLC初值设定及数据的上传、下载 (28)4-3-1. 初值设定 (28)4-3-2. 数据的上传、下载 (29)4-4. PLC以及模块信息的查询 (29)4-4-1. PLC本体信息 (30)4-4-2. BD板信息 (30)4-4-3. 扩展模块信息 (30)4-4-4. 扫描周期 (31)4-4-5. 时钟信息 (31)4-4-6. 错误信息 (31)4-5. PLC的初始化 (32)4-6. 程序加锁/解锁 (32)4-6-1. 密码设置 (32)4-6-2. 加锁/解锁 (33)4-6-3. 默认解密密码设置 (33)4-7. 打印 (34)5、编程操作 (35)5-1. 编程方式 (36)5-2. 指令符号的输入 (37)5-2-1. 指令提示 (37)5-2-2. 输入接点 (37)5-2-3. 输入线圈 (38)5-2-4. 特殊指令 (41)5-3. 梯形图的编辑 (45)5-3-1. 横线与竖线的操作 (45)5-3-2. 接点与行的操作 (46)5-3-3. 注释的编辑 (47)5-3-4. 梯形图的复制和剪切 (50)5-3-5. 梯形图指令的管理 (51)5-4. 相关配置 (53)5-4-1. PLC串口设置 (53)5-4-2. BD板设置 (54)5-4-3. Can-bus通讯的配置 (54)5-4-4. 断电区域保存的设置 (56)5-4-5. 扩展模块的设置 (56)5-4-6. I/O对应表的设置 (57)5-4-7. 通讯方式设置 (58)5-4-8. TCP/IP设置 (60)5-4-9. 函数功能块列表 (60)5-4-10. 梯形图颜色设置 (61)5-5. 软元件监控 (62)5-5-1. 软元件的注释 (62)5-5-2. 自由监控 (62)5-5-3. 数据监控 (63)5-5-4. 梯形图监控 (63)5-5-5. 信息栏 (64)5-5-6. 状态栏 (65)1、使用说明本章重点说明XC上位机软件XCP Pro的安装系统要求、安装及卸载步骤。

XC系列PLC

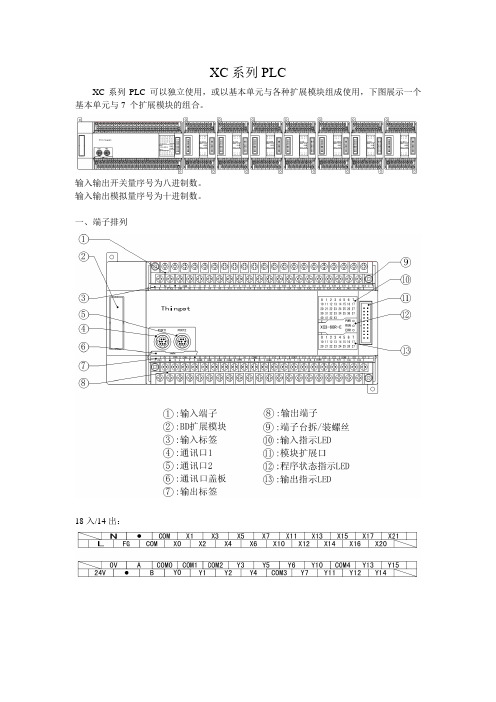

XC系列PLC

XC系列PLC
XC系列PLC 可以独立使用，或以基本单元与各种扩展模块组成使用，下图展示一个基本单元与7 个扩展模块的组合。

输入输出开关量序号为八进制数。

输入输出模拟量序号为十进制数。

一、端子排列
18入/14出：
输入信号：
输出信号：晶体管输出
二、软元件
三、步进指令编程
四、编程软件
1、启动软件
2、选择PLC
3、编程界面
4、常规工具栏
5、PLC工具栏
6、梯形图输入栏
练习：
设计一小车自动控制电路程序，要求如下：上电小车停于A点，A点指示灯有输出，3秒后接通前进电机小车前进，A点指示灯灭；当前进至B点开关SQ2时小车停车，B点指示灯亮，延时10秒后接通后退电机自动返回，当后退至A 点开关SQ1时，小车停止，A点指示灯亮。

3秒后又前进，如此往复。

EMC CX3-10C 安装配置手册

EMC CX3-10C 安装配置手册目录第一部分、系统实施拓扑图 (3)第二部分、MC CX3-10C设备安装 (3)2.1、设备上架 (3)2.2、数据线的连接 (4)2.3、电源线的连接 (5)第三部分、服务器及存储SP IP地址 (5)第四部分、服务器安装 (6)4.1、服务器操作系统升级 (6)4.2、安装HBA卡及驱动 (6)4.3、安装N A VISPHERE SERVER UTILITY (7)4.3、安装P OWERPATH (13)第五部分、EMC CX3-10C配置 (14)5.1、安装初始化工具 (14)5.2、初始化CX3-10C存储系统 (20)5.3、配置CX3-10C存储系统 (26)5.3.1、设置Hot Spare (29)5.3.2、创建RAID Group (34)5.3.3、在RAID Group创建LUN (39)5.3.4、创建Storage Groups 并连接主机 (45)第一部分、系统实施拓扑图XXX网站社区版服务器及存储系统实施拓扑图如下：第二部分、MC CX3-10c设备安装2.1、设备上架EMC CX3-10c的上架安装参见：“附件：CX3-10 现场安装指南”。

第三部分、服务器及存储SP IP地址第四部分、服务器安装4.1、服务器操作系统升级各个服务器安装最新补丁，确保EMC软件能够进行安装。

Windows Server 2003至少需要sp1补丁。

4.2、安装HBA卡及驱动安装顺序如下：安装操作系统Windows server 2003 打SP1补丁（至少），关机后，安装HBA卡，装完开机如图：可以找到HBA卡，安装HBA卡驱动后如下图：4.3、安装Navisphere server utility 双击“Navisphere Server Utility (Windows)”点击“Next”点击“Next”按默认，点击“Next”点击“”Next点击“Next”点击“Install”点击“No”不安装iscsi initiator点击“Done”4.3、安装Powerpath选择否在安装最后一步输入License。

深圳市佳鸿威 XC 系列可编程控制器 说明书(特殊指令篇)

目录前言..............................................................................................................................................- 1 - 本手册的内容构成..............................................................................................................- 1 - 手册的适用范围..................................................................................................................- 2 - 手册中的约定俗成..............................................................................................................- 3 - 关联手册..............................................................................................................................- 3 - 手册的获取途径..................................................................................................................- 4 - 1 PID控制功能 (1)1-1．概述 (2)1-2．指令形式 (2)1-3．参数设置 (4)1-3-1．寄存器定义表 (4)1-3-2．参数说明 (5)1-4．自整定模式 (7)1-5．高级模式 (8)1-6．应用要点 (9)1-7．程序举例 (9)2 C语言功能块 (11)2-1．概述 (12)2-2．指令形式 (12)2-3．操作步骤 (13)2-4．函数的导入、导出 (15)2-5．功能块的编辑 (16)2-6．程序举例 (17)2-7．应用要点 (18)2-8．函数表 (19)3 顺序功能块BLOCK (21)3-1．BLOCK基本概念 (23)3-1-1．BLOCK概述 (23)3-1-2．引入BLOCK的原因 (24)3-2．BLOCK的调用 (25)3-2-1．BLOCK的添加 (25)3-2-2．BLOCK的转移 (28)3-2-3．BLOCK的删除 (29)3-2-4．BLOCK的修改 (29)3-3．BLOCK内部指令的编辑 (31)3-3-1．命令语列表 (31)3-3-2．脉冲配置 (33)3-3-3．Modbus指令 (34)3-3-4．Wait指令 (34)3-3-5．变频器配置 (35)3-3-6．自由格式通讯 (39)3-4．BLOCK的执行方式 (41)3-5．BLOCK内部指令的编写要求 (44)3-6．BLOCK相关指令 (46)3-6-1．指令说明 (46)3-6-2．指令的执行时序 (48)3-7．BLOCK执行标志位/寄存器 (52)3-8．程序举例 (53)4 特殊功能指令 (55)4-1．脉宽调制[PWM] (57)4-2．频率测量[FRQM] (58)4-3．精确定时[STR]、[STRR]、[STRS] (60)4-4．中断[EI]、[DI]、[IRET] (63)4-4-1．外部中断 (63)4-4-2．定时中断 (67)附录1 特殊功能版本要求 (69)附录2 PLC资源冲突表 (70)本手册涉及XC系列可编程控制器的高级指令的应用，主要介绍XC系列可编程控制器的本体PID控制指令、C语言功能块、顺序功能块BLOCK、特殊功能指令等，各章节内容概览如下：1．PID控制功能本章重点介绍本体XC系列PID指令的应用，包括指令的调用、参数的设定，使用注意点，程序例等。

XCM-32T-E-3PLS手册


关联资料
本手册指令部分对运动控制的专用指令做了说明。软件编程的基础 部分：如软元件说明、顺控指令、应用指令、特殊功能指令等，请 参考《XC 系列可编程序控制器用户手册》。
Xinje Electronic Co., Ltd. 版权所有 未经明确的书面许可，不得复制、传翻或使用本资料或其中的内容，违者要对造成的损失承担责任。 保留包括实用模块或设计的专利许可及注册中提供的所有权力。
¾ 追踪控制功能 XCM-32T-E-3PLS 可实现追踪控制功能，适用于材料的连续加工，可实现定长、定标 两种加工方式。
安装注意
请遵守本注意事项，如果不采取正确的操作规程，可能会导致控制 系统工作不正确或不正常，严重的会造成财产损失。
正确应用
本设备及其部件只能用于产品目录与技术说明中所叙述的应用，并 且只可与信捷认可或推荐的外围厂家出产的设备或部件一起使用。 只有正确地运输、保管、配置与安装，并且按照建议操作与维护， 产品才能正常地运行。
¾ 最多可支持 10 轴脉冲输出 XCM 系列包含 3 轴、4 轴、10 轴脉冲输出，最大化满足了用户的控制需求。
¾ 优越的运动控制性能 可实现两轴联动，支持普通运动控制指令如圆弧，直线插补等。
¾ 平面转换功能 支持平面转换 PLAN 指令，可进行 X-Y、Y-Z、X-Z 等的两轴联动转换。
¾ 可扩展 XC 系列开关量、模拟量模块以及 BD 板 与 XC 系列 PLC 相似，XCM 系列同样支持模块和 BD 板的扩展，包括开关量、温度 模拟量模块等。
XCM 系列运动控制型 PLC
操作手册
信捷科技电子有限公司
资料编号 PC02 20100830 3.2
XCM
运动控制型 PLC
操作手册

XC3S400使用说明和实验指导

实验一 按键控制 LED 实验.........................................................................................................................................8 一.程序位置:...........................................................................................................................................................8 二.实验过程:...........................................................................................................................................................8
实验三 BCD 七段显示译码器实验..............................................................................................................................9 预习内容： .............................................................................................................................................................9 一． 实验目的 .......................................................................................................................................................9 二． 实验说明 .......................................................................................................................................................9 三． 实验要求 .....................................................................................................................................................10 四． 实验报告要求.............................................................................................................................................. 11
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

XC3系列可编程控制器
安装使用手册
一、【正确的使用方式】
1、不要在以下环境中使用：
1）环境潮湿，有凝露；2）有腐蚀
性气体、粉尘存在；3）有水、化学药品
等导电液体飞溅到的地方。

2、配线：
避免接近高压、大电流的电源或电缆；
电源勿超压；极性正确；通讯电缆连接
无误。

二、【产品性能】
1、一般规格
1）绝缘电压：DC500V 2MΩ以上；
2）抗噪声：1000V 1μs脉冲1分钟；
3）环境温度：0~60℃；
4）环境湿度：5~95%（无凝露）；
5）通讯口1：RS-232C，连接上位机、人机界面编程或调试；
6）通讯口2：RS-485，连网或连接智能仪表、变频器等；
7）通讯口3：BD扩展、RS-485；
8）安装：螺丝固定或导轨安装；
9）接地：第三种接地（不可与强电系统公共接地）。

2、电源规格
项目AC电源型DC电源型
注：1）电源线请用2mm2以上的电线，以防止电压下降；
2）即使出现10ms以内的断电，可编程序控制器仍可继续工作。

当长时间地断电或异常电压下降时，可编程控制器就停止工作，输出也呈OFF状态，当电源恢复供电时，可编程控制器就自动开始运行。

3）基本单元和扩展模块的接地端子互相连接，并可靠接地。

3、输入规格
4、输出规格
项目继电器输出晶体管输出外部电源AC250V、DC30V以下DC5~30V以下电路绝缘机械绝缘光耦绝缘
动作指示LED指示灯
最大负载阻性负载3A 0.8A
感性负载80VA 12W/DC24V 灯负载100W 1.5W/DC24V
最小负载DC5V 2mA
响应时间OFF→ON
10ms
0.2ms以下ON→OFF
10ms
0.2ms以下
三、【外形尺寸】
XC3系列14点本体（包含16点扩展模块）XC3系列其他
XC3其他系列产品型号L1（mm）L2（mm）XC3系列24/32点本体，32点扩展模块
131 139 XC3系列48/60点本体
199.4 207.4 四、【各部分说明】
①输入端子
②BD扩展模块
③输入标签④通讯口1
⑤通讯口2
⑥通讯口盖板
⑦输出标签
⑧输出端子⑨端子台拆/装螺丝
⑩输入指示LED
⑾模块扩展口
⑿程序状态指示LED
⒀输出指示LED
五、【通讯口引脚定义】
通讯口1：
2、PRG；4、RXD；5、TXD；6、VCC；8、GND。

通讯口2：
4、RXD；
5、TXD；8、GND。

Mini Din 8芯插座（孔）
编程电缆接线如下：
Mini Di 8芯插座（针）DB9插头（孔）六、【输入/输出接线示例】
