湿陷性黄土地区给水排水工程设计浅见摘要：根据湿陷性黄土的特点、工程要求，简述湿陷性黄土地区给水排水工程设计的防水措施、管道敷设以及与建构筑物的防护距离等，通过合理的工程措施，保证建设工程的安全和使用。

关键词：湿陷性黄土，给水排水工程设计，检漏井，检漏管沟，防护距离一、湿陷性黄土的概念湿陷性黄土是指在上覆土层自重应力作用下，或者在自重应力和附加应力共同作用下，因浸水后土的结构破坏而发生显著附加变形的土，属于特殊土。

湿陷性黄土分为非自重湿陷和自重湿陷两种，自重湿陷性黄土是指在上覆土的自重压力下受水浸湿发生湿陷的湿陷性黄土。

非自重湿陷性黄土是指黄土浸水后在饱和自重压力下不发生湿陷，只有在附加一定压力后浸水才发生湿陷的湿陷性黄土。

二、给水排水工程设计针对湿陷性黄土地区的给水排水工程设计，首要的选择就是对地基进行处理，消除地基的湿陷量，使得给水排水埋地管道设置在处理后的地基上，再无湿陷危害。

但是在实际工程中，往往因为各种原因无法对地基进行全部处理，因此在给水排水工程设计过程中，就要采取与建构筑物相适应的防水措施，来避免和减少因给排水埋地管道渗漏造成的湿陷。

1、给排水管材选择及连接方式湿陷性黄土地区选用的管材应经久耐用，建筑物室内压力管用于生活饮用水时宜选用不锈钢管、钢塑复合管、涂塑管、铜管、PE-RT管、PP-R管，铝塑复合管等，管件应与管材相匹配。

室内排水管道可采用机制排水铸铁管，柔性接口；PVC-U管，粘接。

室外压力管宜采用球墨铸铁给水管、PVC-U、PE冷水给水塑料管、预应力钢筋混凝土给水管。

自流管道宜采用钢筋混凝土排水管、PVC-U双壁波纹排水管，PE排水管、玻璃纤维夹砂排水管等。

考虑到湿陷性黄土地区的地震烈度大都在7度以上，就是说，湿陷性黄土地区兼有湿陷、震陷双重危害，基于此情况，给排水管道本身的材质、强度及接口的严密性均是防止建筑物湿陷事故的第一道防线，应提高管材材质标准，且在适当部位和有条件的地方均应做柔性接口，同时加强对管基的处理。

湿陷性黄土地区排水管道的技术探讨摘要：通过对我国湿陷性黄土分布区域及危害性的叙述，针对太原南站市政排水工程，介绍了湿陷性黄土地区管道基础处理的方法，管材、管道接口形式的选择、施工过程质量控制、运行维护的重点。

关键词湿陷性黄土，排水管道，管道施工中图分类号：TU81文献标识码：A 文章编号：Abstract：By narrating the distribution region of collapsible loess in China and its harmfulness, the paper contrapose the municipal drainage engineering of Taiyuan South Station and introduce the pipeline foundation treatment of collapsed loess, the selection of pipe and pipe joint, and the focal point of quality control during project construction, operation and maintenance.Key Words: collapsible loessdrainage pipelinepipeline construction1引言在我国，黄土和黄土状土广泛分布在华北、西北等地，且地层多、厚度大。

在这些地区，一般气候干燥、降雨量少，蒸发量大，属于干旱、半干旱气候类型[1]。

湿陷是指黄土在一定的压力（土自重力或自重力和外力共同作用）下受水浸湿后，土壤结构发生变化和破坏并导致土壤下沉的现象，我们把被水浸湿下沉的黄土称为湿陷性黄土。

我国湿陷性黄土主要分布在甘肃、青海、陕西、山西、河北及山东等地区。

随着城市化进程，西北地区各级城市开展大量基础设施建设。

市政管道是市政工程重要的组成部分。

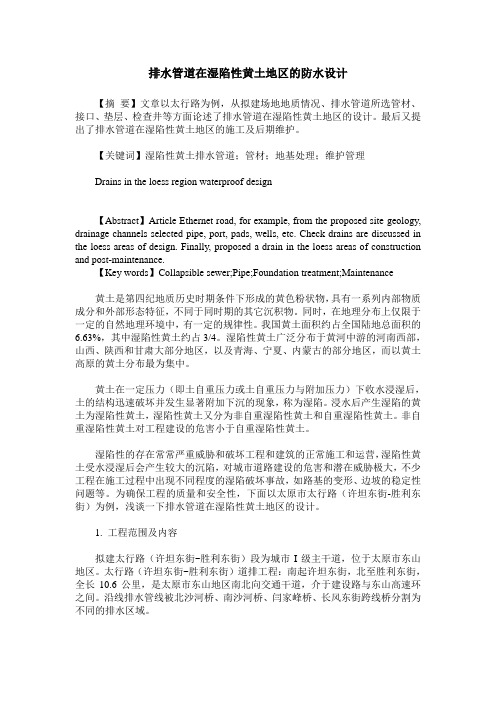

排水管道在湿陷性黄土地区的防水设计【摘要】文章以太行路为例，从拟建场地地质情况、排水管道所选管材、接口、垫层、检查井等方面论述了排水管道在湿陷性黄土地区的设计。

最后又提出了排水管道在湿陷性黄土地区的施工及后期维护。

【关键词】湿陷性黄土排水管道；管材；地基处理；维护管理Drains in the loess region waterproof design【Abstract】Article Ethernet road, for example, from the proposed site geology, drainage channels selected pipe, port, pads, wells, etc. Check drains are discussed in the loess areas of design. Finally, proposed a drain in the loess areas of construction and post-maintenance.【Key words】Collapsible sewer;Pipe;Foundation treatment;Maintenance黄土是第四纪地质历史时期条件下形成的黄色粉状物，具有一系列内部物质成分和外部形态特征，不同于同时期的其它沉积物。

同时，在地理分布上仅限于一定的自然地理环境中，有一定的规律性。

我国黄土面积约占全国陆地总面积的6.63%，其中湿陷性黄土约占3/4。

湿陷性黄土广泛分布于黄河中游的河南西部，山西、陕西和甘肃大部分地区，以及青海、宁夏、内蒙古的部分地区，而以黄土高原的黄土分布最为集中。

黄土在一定压力（即土自重压力或土自重压力与附加压力）下收水浸湿后，土的结构迅速破坏并发生显著附加下沉的现象，称为湿陷。

浸水后产生湿陷的黄土为湿陷性黄土，湿陷性黄土又分为非自重湿陷性黄土和自重湿陷性黄土。

非自重湿陷性黄土对工程建设的危害小于自重湿陷性黄土。

2019浅谈湿陷性黄土地区给排水管道设计郑琳山西省晋设拓凡建筑设计咨询有限公司摘要：湿陷性黄土在我国东北、西北、华中和华东部分地区广泛分布，因其遇水易沉陷，在这些地区进行给排水管道设计安装时，应充分考虑湿陷性黄土的影响，尽量减小直至消除湿陷性对给排水管道和建筑物的危害。

本文针对一工程实例来介绍湿陷性黄土地区给排水管道安装设计。

关键词：建筑物分类；管道的安装；管道基础；管道材质及接口；施工过程中的质量控制和使用维护湿陷性黄土是在一定压力下受水浸湿，土结构迅速破坏，并产生显著附加下沉的黄土。

湿陷性黄土广泛分布于我国东北、西北、华中和华东部分地区。

管道在此地敷设时，如果处理不当，会造成管道外壁受力分布不均匀，导致悬空敷设，产生拉断等现象对管道和建筑物的安全造成威胁。

因此在这个地区进行给排水管道设计安装时，应充分考虑湿陷性黄土的影响，尽量减小直至消除湿陷性对给排水管道和建筑物的危害。

本文针对太原长风东街某住宅小区的室内外给排水工程，介绍了建筑物分类，管道的安装，管道基础，管道材质及接口和施工过程中的质量控制和使用维护。

项目地址位于太原市长风东街北侧、东风路东侧。

根据该场地地质报告，本项目的地基土可分为2层，上层为湿陷性粉土；下层为粉质粘土。

本场地为Ⅱ级（中等）自重湿陷性场地。

本小区拟建建筑物主要为别墅及建筑高度不大于54m的二类高层住宅，均含有地下室。

一、建筑物分类《湿陷性黄土地区建筑规范》GB50025-2004第3.0.1条规定，由于湿陷性黄土场地的局限性，建筑物应根据种类、使用功能、地基是否可能受水浸湿、对使用期间建筑物不均匀沉降限制的要求严格程度，分为甲、乙、丙、丁四类。

凡是划分为甲类建筑的，地基要求严格，不允许预留沉降范围。

因场地湿陷性为Ⅱ级自重，埋地管道与建筑物之间的防护距离，别墅为5m，二类高层为6~7m。

根据规范规定，防护距离自建筑物外墙轴线算起。

二、管道的安装本工程室内地面（±0.000）以上的管线系统按常规设计。

湿陷性黄土地区给水排水设计技术规范10. 1.1湿陷性黄土地基湿陷等级的划分。

湿陷性黄土地基湿陷等级的划分，是根据湿陷量的计算和自重湿陷量的计算值等因素，按表10・1・1判定。

湿陷等级越高，对防水的要求也就越严。

我国湿陷性黄土工程分区详见附表Q 及附图P。

表10. 1. 1湿陷性黄土地基的湿陷等级注：l当湿陷量的计算值AJ>600mm,自重湿陷量的计算值AZs>300mm时，可判为III级，其他情况可判为II级。

2 A S 一湿陷量的计算值；AZs 一自重湿陷量的计算值。

10. 1.2建筑物的分类与举例。

拟建在湿陷性黄土场地上的建筑物，应根据其重要性、地基受水浸湿可能性的大小和在使用期间对不均匀沉降限制的严格要求程度，分为甲、乙、丙、丁四类。

按其类别不同而采取相应的设计措施，做到安全可靠又经济合理。

1甲类建筑：高度大于60m和14层及14层以上体型复杂的建筑；高度大于50m的构筑物；高度大于100m的高耸结构；特别重要的建筑；地基受水浸湿可能性大的建筑物；对不均匀沉降有严格限制的建筑。

2 乙类建筑：高度为24〜60m的建筑；高度为30〜50m 的构筑物；高度为50〜100m的高耸结构；地基受水浸湿可能性较大的重要建筑。

3丙类建筑：除甲类、乙类以外的一般建筑和构筑物。

4 丁类建筑：次要建筑。

甲、乙、丙、丁类建筑物的划分，可结合表10. 1・2各类建筑物的举例确定。

10. 1. 3根据湿陷性黄土地基的湿陷等级、建筑物的不同类别的不同要求，凡埋地管道、排水沟、雨水明沟和水池等与建筑物之间的防护距离不宜小于表10・1.3中所规定的数值。

10. 1. 4新建水渠与各建筑物之间距离。

新建水渠与各建筑物之间的距离，在非自重湿陷性黄土场地不得小于12m ；在自重湿陷性黄土场地不得小于湿陷性黄10. 1.5防护距离的计算。

对建筑物，应自外墙轴线算起；对高耸结构，应自基础外缘算起；对水池自池壁边缘（喷水池等应自回水坡边缘）算起；对管道、排水沟，应自其外壁算起。

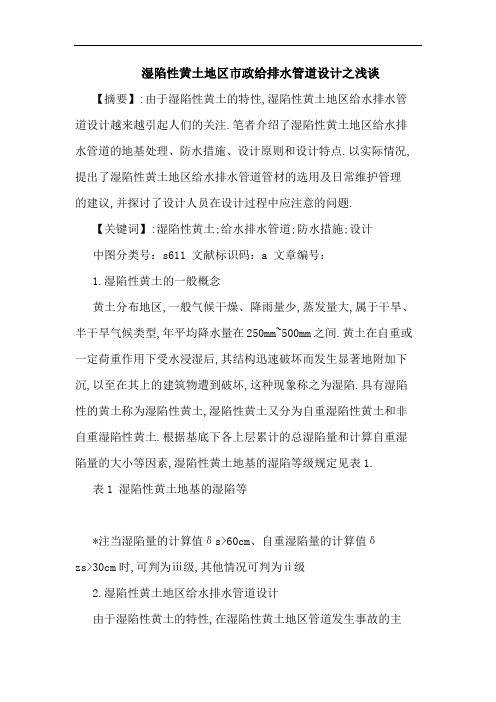

湿陷性黄土地区市政给排水管道设计之浅谈【摘要】:由于湿陷性黄土的特性,湿陷性黄土地区给水排水管道设计越来越引起人们的关注.笔者介绍了湿陷性黄土地区给水排水管道的地基处理、防水措施、设计原则和设计特点.以实际情况,提出了湿陷性黄土地区给水排水管道管材的选用及日常维护管理的建议,并探讨了设计人员在设计过程中应注意的问题.【关键词】:湿陷性黄土;给水排水管道;防水措施;设计中图分类号：s611 文献标识码：a 文章编号：1.湿陷性黄土的一般概念黄土分布地区,一般气候干燥、降雨量少,蒸发量大,属于干旱、半干旱气候类型,年平均降水量在250mm~500mm之间.黄土在自重或一定荷重作用下受水浸湿后,其结构迅速破坏而发生显著地附加下沉,以至在其上的建筑物遭到破坏,这种现象称之为湿陷.具有湿陷性的黄土称为湿陷性黄土,湿陷性黄土又分为自重湿陷性黄土和非自重湿陷性黄土.根据基底下各上层累计的总湿陷量和计算自重湿陷量的大小等因素,湿陷性黄土地基的湿陷等级规定见表1.表1 湿陷性黄土地基的湿陷等*注当湿陷量的计算值δs>60cm、自重湿陷量的计算值δzs>30cm时,可判为ⅲ级,其他情况可判为ⅱ级2.湿陷性黄土地区给水排水管道设计由于湿陷性黄土的特性,在湿陷性黄土地区管道发生事故的主要原因是地基的不均匀沉降,因此,管道对地基强度、稳定性及不均匀沉降有极为严格的要求.在湿陷性黄土地区设计给水排水管道时,最可靠的措施是彻底处理地基,全部消除湿陷量,使给水排水管道座落在可靠的人工地基上,免除湿陷,确保正常使用.在工程实践中,由于地质情况复杂等原因,往往不能彻底处理地基,只能部分处理地基,很多情况是采取防水措施避免和减少给水排水管道的湿陷.2.1管道地基处理湿陷性黄土层的管道基础处理方法很多,常用的方法有土灰土垫层、其适用范围和局限性.由于管线长,工程地质条件千变万化,而且,机具、材料等条件也会因地区不同而有较大差别.因此,对每一具体线段都要进行细致分析,从地基条件、处理要求、工程费用、材料、机具等诸多方面进行考虑,以确定合适的地基处理方法.2.2建筑物应采取相应的结构措施建筑物应采取相应的结构措施,加强其刚度,以适应给水排水管道漏水对其造成不均匀沉降的影响.2.3管道采取相应的防水措施在工程实践中,对只能部分处理地基的地段,还必须采取防水措施,才能避免或减少给排水管道的湿陷程度.但是,防水措施经常维护管理较为困难.即使短暂时间疏忽,也可能造成地基浸水,因此,给排水管道布置尤为重要.2.3.1给水排水管道布置原则在湿陷性地区,给水排水管道的布置,在具体设计中应遵循以下4个基本原则:(1)在自重湿陷性黄土地区,给水排水管道选线时,应避开低洼易积水地段.管道敷设完毕后,覆土应分层夯实,顶面应略高于原来的自然地面,以免形成沟槽积水.(2)布置埋地管道时,应尽量设置在建筑物的防护距离外;但一般的建筑场地用地紧张,建筑物密度大,往往达不到上述要求,还要布置在建筑物防护范围内,这时,应对其采取与建筑物相应的防水措施,并以最短的长度与防护范围外的管道接通,同时,管道接口应严密不漏水,并具有柔性.埋地管道、排水沟、雨水明沟和水池等与建筑物的防护距离见表2.表2 埋地管道、排水沟、雨水明沟和水池等与建筑物的防护距离注:防护距离的计算,对管道、排水明沟,宜自其外壁算起(3)当场地排水或生产废水以明沟方式排出时,排水明沟应按埋地管道的布置原则,远离建筑物设置,否则,应对排水明沟采取加强防水措施.(4)室内给水排水管道宜明装,如暗设管道必须设置便于检修的措施.2.3.2给排水管道的防水措施据调查,由于给水排水管道漏水引起建筑物湿陷的事故占42%,管道漏水的原因是附件和接口损坏,管道断裂.设计时应从以下几方面采取防水措施:(1)单体给水排水管道设计,是指建筑物保护范围内给水排水管道的设计.在建筑物内部布置给水排水管道时,首先考虑架空明装,既减少地基浸水机会又便于管道检修.如不得不敷设在地下时,应尽量缩短管道的长度,并迅速与总体管道接通.屋面雨水悬吊管引出墙后,应接入室外雨水明沟或管道.(2)当建筑物采取基本防水措施时,直接埋地的给水排水管道,如金属管道,应对管道下的基土整平夯实,使管道紧密均匀的敷设在地基上;如非金属管道,应做混凝土带形基础,以增加管道的整体性和刚性.(3)当建筑物采用检漏防水措施或严格防水措施时,所有地下管道均应敷设在检漏管沟内,并做好维护管理工作.2.3.3管材的选用管道材质的选择应较普通地区高些,优先选用钢管、铸铁管、预应力钢筋混凝土管、混凝土管及质地优良的塑料管.在给水排水管道漏水引起建筑物的湿陷事故中,很多是由于排水管道附件损坏引起的.其中主要是大便器存水弯,在长期使用过程中损坏漏水,浸入建筑物的地基引起湿陷事故.因此,在湿陷性黄土地区,室内地下排水管道的存水弯、地漏等附件,宜采用铸铁制品.2.3.4其他管道设计注意事项暖气管道和其他有水的工艺管道,如发生损坏和渗漏,同给水管道一样,可引起建筑物的湿陷事故.因此,在设计这类管道时,应按给水排水管道的有关要求考虑措施.3.日常维护管理湿陷性黄土地区给排水管道的维护管理非常重要,尤其是地基未做处理或只做局部处理,维护管理更为重要.给水排水管道的维护管理工作,是发挥给水、排水的检漏设施作用,防止地基浸水湿陷,保证建筑物、给水排水管道正常使用的重要环节.使用单位应安排专人负责,建立维护管理制度.维护管理人员必须了解、掌握设计中各项措施的作用和管理要求.对地下给水排水管道定期检查,发现漏水,找出水的来源,及时堵漏修复.对防水地面、排水沟应经常检查,发现损坏、裂缝及时修补.建筑物6m—9m范围内,不得堆放物品,以保证地面排水畅通,雨水明沟在雨季前检查疏通.4.结语地下给水排水管道工程不同于其它建筑工程,为隐蔽工程,很难直接检验其效果,还需要在施工完成后经过一段时间才能逐步体现出来.这就要求施工过程中和施工完成之后注意下面几点:(1)在地基处理施工中,必须进行施工质量和处理效果中间过程的检验,确保工程质量.(2)在地下给水排水管道施工中,亦必须进行中间过程的检验,确保施工质量.(3)认真做好日常维护管理工作,做到早发现早处理.【参考文献】：【1】侯化坤.湿陷性黄土地区几种地基处理方法的比较【j】.有色金属设计,2005(2):31.【2】关艳平.湿陷性黄土地区管道工程的设计与施工【j】.四川水利,2006(2):30-31.【3】建设部.湿陷性黄土地区建筑规范(gb50025-2004)【s】.北京:中国建筑工业出版社,2004.【4】国家建筑标准设计图集(04s531)【s】.北京:中国建筑标准设计研究院,2006.。
