地下水源热泵系统在住宅小区生活热水中的应用[摘要]地下水源热泵技术与传统的技术系统相比具有无可比拟的优势，它将节能与环保统一，实现了能源利用率和环境质量的双重提高，是一种新型的可持续发展的技术。
本文以某市某住宅小区A区的供热项目的设计为例，来分析地下水源热泵系统在住宅小区生活热水中的应用，并介绍一种新型的地源热泵复合系统，其主要由地埋管换热器与辅助冷热源构成，冬夏两季各不相同。
系统中的生活热水由专门的热泵提供。
这种方案设计不仅发挥了地源热泵系统的优势，还降低投资，增强可行性扣可靠性。
[关键词]地源热泵；系统分析；实际应用文章编号：2095 - 4085（2018）08 - 0042 - 021 现状在经济的飞速发展下，人们对于生活的质量提出了越来越高的要求，在生活方面，对于住宅中的采暖、生活热水的需求量越来越高。
但传统的供热方式对环境和能源造成了极大的破坏和浪费。
这就使得人们想要寻找一种环保节能的供热方式。
而作为一种环保节能的供热方式，地源热泵被业界所看好。
地源热泵具有节能、环保等多种优点，对于传统的供热方式无疑是一种超越，具有很好的市场前景。
当然，这项技术同样存在着缺憾，比如：投资比较高，一般适合相对来说面积较小的住宅，如果应用于大型住宅或建筑工程就会比较困难；这项技术对于相关设备的材质以及结构的要求比较高。
面对以上问题，通常的解决办法就是地源热泵复合系统。
如果某些土地紧张，但又期待环保节能产品的项目，就可以使用另一种更为复杂的复合型地源热泵的方案。
这种系统主要是在制冷的季节使用辅助冷却系统，而在供暖的季节则正好相反，某市某住宅小区A区就利用这种新形式，实现了环保与节能。
我国的一项基本国策就是建设节约型社会、发展循环经济，对于环保节能的要求关系到国家生态工作的实现。
地源热泵技术是一项十分节能环保的技术，其市场前景应该是十分光明的。
2 地源热泵技术的应用方式以应用的建筑物为标准，地源热泵的应用模式可大致分为商用型和家用型；而从输送冷热量的方式的不同，可分为分散系统、集中系统以及混合型系统。

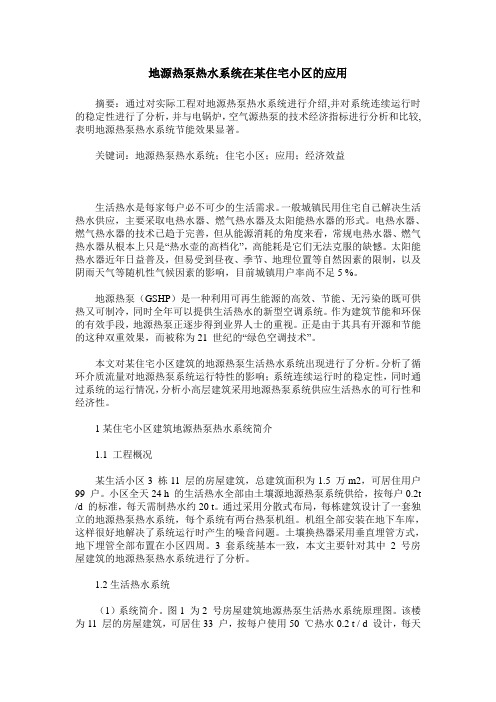

地源热泵热水系统在某住宅小区的应用摘要：通过对实际工程对地源热泵热水系统进行介绍,并对系统连续运行时的稳定性进行了分析，并与电锅炉，空气源热泵的技术经济指标进行分析和比较,表明地源热泵热水系统节能效果显著。
关键词：地源热泵热水系统；住宅小区；应用；经济效益生活热水是每家每户必不可少的生活需求。
一般城镇民用住宅自己解决生活热水供应，主要采取电热水器、燃气热水器及太阳能热水器的形式。
电热水器、燃气热水器的技术已趋于完善，但从能源消耗的角度来看，常规电热水器、燃气热水器从根本上只是“热水壶的高档化”，高能耗是它们无法克服的缺憾。
太阳能热水器近年日益普及，但易受到昼夜、季节、地理位置等自然因素的限制，以及阴雨天气等随机性气候因素的影响，目前城镇用户率尚不足5 %。
地源热泵（GSHP）是一种利用可再生能源的高效、节能、无污染的既可供热又可制冷，同时全年可以提供生活热水的新型空调系统。
作为建筑节能和环保的有效手段，地源热泵正逐步得到业界人士的重视。
正是由于其具有开源和节能的这种双重效果，而被称为21 世纪的“绿色空调技术”。
本文对某住宅小区建筑的地源热泵生活热水系统出现进行了分析。
分析了循环介质流量对地源热泵系统运行特性的影响；系统连续运行时的稳定性，同时通过系统的运行情况，分析小高层建筑采用地源热泵系统供应生活热水的可行性和经济性。
1某住宅小区建筑地源热泵热水系统简介1.1 工程概况某生活小区3 栋11 层的房屋建筑，总建筑面积为1.5 万m2，可居住用户99 户。
小区全天24 h 的生活热水全部由土壤源地源热泵系统供给，按每户0.2t /d 的标准，每天需制热水约20 t。
通过采用分散式布局，每栋建筑设计了一套独立的地源热泵热水系统，每个系统有两台热泵机组。
机组全部安装在地下车库，这样很好地解决了系统运行时产生的噪音问题。
土壤换热器采用垂直埋管方式，地下埋管全部布置在小区四周。
3 套系统基本一致，本文主要针对其中 2 号房屋建筑的地源热泵热水系统进行了分析。
浅议地源热泵在住宅中的应用摘要:创建和谐绿色住宅环境是我国当前建筑节能减排增效的一项重要工作。
由于地源热泵系统具有经济、节能、环保等诸多方面的优势,弥补了我国传统的供暖空调方式存在的问题,符合我国环境保护和能源节约的政策,地源热泵在我国住宅中的应用具有良好的市场前景。
经济发达了,人们生活水平提高了,冬冷夏热地区既要采暖又要空调,所以供热空调产品市场潜力巨大。
关键词:地源热泵住宅应用中图分类号:TB65文献标识码:A文章编号:1672-3791(2011)09(c)-0077-01建筑物在采暖、空调、生活热水方面的能量需求越来越大,成为一般民用建筑物用能的主要部分。
地源热泵就是一种在技术上和经济上都具有较大优势的解决供热和空调的替代方式。
在我国在发达城市,夏季空调、冬季采暖与供热所消耗的能量已占建筑物总能耗的40%～50%。
建筑物污染控制和节能是国民经济发展的一个重大问题。
生态环境的恶化,资源的衰竭,迫使人们找寻一种绿色节能的空调供热方式。
地源热泵在环境保护和能源节约方面的显著效果而被业界看好,作为一种有益于环境保护和可持续发展的冷热源形式,引起了国内建设机构设计单位、房地产商以及公众的广泛兴趣,以求高效制冷或供暖。
地源热泵已成功利用地下水、江河湖水、水库水、海水、城市中水、工业尾水、坑道水等各类水资源以及土壤源作为水源热泵的冷热源。
运用地源热泵技术,建造恒温恒氧节能环保住宅,是现代化住宅发展的良好趋势。
下面就谈谈自己的肤浅看法。
1地源热泵技术地源热泵是把地面做低温热源的热泵,即从地面土壤中吸热来取暖的循环设备。
利用地球表面浅层水源(如地下水、河流和湖泊)和土壤源中吸收的太阳能和地热能,采用热泵原理,既可供热又可制冷的高效节能空调设备。
地源热泵可以通过输入少量的高品位能源(如电能),实现由低温位热能向高温位热能的转移。
地能在冬季作为热泵供热的热源和夏季制冷的冷源。
冬季,把地能中的热量取出来,供给室内采暖,此时地能为热源;夏季,则把室内的热量取出来,释放到地下水、土壤或地表水中,此时地能为冷源。
地源热泵关键技术及在农村住宅的应用推广分析摘要：地源热泵技术因其绿色环保、节能清洁、控制设备简单等优点应用越来越广，与国外普遍在农村应用的情况不同，我国地源热泵在农村的发展相对缓慢，主要受制于成本高、技术普及不足等因素。
本文主要论述了地源热泵在农村应用中的关键技术及推广对策。
关键词：地源热泵；关键技术；农村住宅abstract: ground source heat pump technology because of its green environmental protection, energy-saving and clean, simple control devices are used more and more widely, with foreign common in rural application is different, our country ground source heat pump in the rural development is relatively slow, the main subject to high cost, technical factors such as lack of popularity. this paper mainly discusses the application of ground source heat pump in the countryside the key techniques and promotion countermeasure.key words: ground source heat pump; key technology; rural residence中图分类号：tu833+.3 文献标识码：a 文章编号：地源热泵是一种利用浅层地热资源（也称地能，包括地下水、土壤或地表水等）的既可供热又可制冷的高效节能空调设备。
255 2016年4月下【理论与实训】住宅与房地产地源热泵空调系统在住宅中的应用邬燕波中图分类号：TU96+2 文献标志码：A 文章编号：1006-6012（2016）04-0001-01 （浙江陆特能源科技股份有限公司，浙江 杭州 310051）摘 要：作为建筑节能部分的代表，地源热泵技术不断成熟，进而推广应用到建筑暖通空调当中。
本文通过介绍地源热泵技术的原理、特点，与其他空调系统相比较，探讨地源热泵空调系统在住宅中的应用。
关键词：地源热泵技术；暖通空调；住宅随着人们生活水平的提高，住宅的供暖和空调已经成为普遍的要求，而地源热泵是一种利用地下浅层地热资源既能供热又能制冷的高效节能环保型空调系统，所以越来越多的房地产开发企业将目光聚焦到地源热泵技术的发展应用上。
地源热泵空调系统的应用，不仅有助于改善居民的室内热环境，也有利于节约住宅建筑能耗，进一步提高人们的居住品质。
1 地源热泵空调系统与其他空调系统的比较1.1 与风冷热泵空调系统比较风冷热泵空调系统是通过大气吸取热量或者排放热量，以达到制冷或者制热的目的，因而其制冷及制热的过程中容易受到室外温度的影响，机组的能效比较低，运行的费用较高，在制热时，一旦室外温度低于-5℃，机组就会因为结霜除霜过于频繁而导致机组效率下降或者不能正常运行。
同时风冷热泵空调系统会排放废热而形成城市“热岛效应”。
而采用地源热泵空调系统，以浅层地热作冷热源，清洁无污染，地下土壤温度全年基本稳定维持在15.5～16.5℃之间，夏季地温比大气温度低，冬季地温比大气温度高，因此系统能效比高。
风冷热泵置于室外风吹雨淋日晒工况恶劣，系统可靠性不高，使用寿命也较地源热泵空调系统短。
1.2 与传统冷水机组加热水锅炉系统比较地源热泵空调系统通过地埋管与土壤进行换热，这个过程只有能量交换，没有质量交换，因而对环境没有污染。
传统冷水机组加热水锅炉系统供冷时需要通过冷却水塔散热，供热时需要依靠燃气、然油等锅炉房系统，而在燃烧过程中会产生大量的烟气污染。
住宅土壤源热泵应用研究住宅土壤源热泵的工作原理是通过埋设在地下的热交换器，将土壤中的热能转移到室内。
当供暖季节，热泵通过热交换器从地下吸收土壤中的热能，然后通过压缩和膨胀等工艺，将低温热能转变为高温热能，供暖室内。
当制冷季节，热泵则反过来将室内的热能排放到土壤中，实现制冷效果。
住宅土壤源热泵的优点之一是能源利用效率高。
由于地下的土壤温度相对较稳定，住宅土壤源热泵系统能够在较低的热能输入下提供室内的热能需求。
与传统的供暖和制冷系统相比，住宅土壤源热泵的能源利用效率可以达到两倍以上。
这意味着用户可以在较低的能源消耗下享受到舒适的室内环境。
此外，住宅土壤源热泵的环境影响也低。
传统的供暖和制冷系统通常使用燃煤或燃气等化石燃料，这样会产生大量的废气和污染物排放。
而住宅土壤源热泵则利用地下的热能，无需燃烧化石燃料，减少了二氧化碳等温室气体的排放，对环境的污染程度较低。
同时，该系统的噪音也较低，不会对周边环境和居民的生活产生干扰。
然而，住宅土壤源热泵也存在一些挑战和限制。
首先，该系统需要较大的土地面积来埋设热交换器以吸收地下的热能。
这对于城市中的高密度住宅区来说可能是一个挑战。
其次，由于地下土壤的热能传导效率较低，住宅土壤源热泵的热能输出量也受到一定的限制。
这意味着在寒冷的冬季，系统可能无法满足用户对热能的需求。
在未来的研究中，需要进一步探索如何提高住宅土壤源热泵的能源利用效率和性能稳定性。
一方面，可以通过改进热泵系统的设计和控制策略来优化能量转换效率。
另一方面，可以研究如何利用其他可再生能源，如太阳能和风能等，与住宅土壤源热泵相结合，从而提高系统的整体性能。
综上所述，住宅土壤源热泵是一种具有广阔应用前景的能源技术。
在实现低能耗、环保和舒适居住环境方面具有独特的优势。
未来的研究需要进一步探索系统的优化和整合可再生能源的方法，以推动住宅土壤源热泵技术的发展。
浅谈地源热泵系统及其应用推广（2500字）摘要：地源热泵系统以浅层土壤为热源，其热力性能主要受到当地水文地质条件的制约，进而影响到整个系统经济性。
本文深入浅出探讨了地源热泵系统设计中土壤热响应问题，并分析了地源热泵系统的经济性优势。
关键词：地源热泵,热响应,换热量,能耗地源热泵系统是一项涉及多方面学科的地能利用技术,是利用地下浅层地热能源，通过热泵技术获取可供空调使用的冷热水的空调系统。
地源热泵分为水源热泵和土壤源热泵。
二者不同之处是：水源热泵直接利用水作为热源，土壤源热泵需要通过换热器从土壤中获取能量。
地源热泵空调系统通常由地源热泵机组、地热能换热系统、建筑物内系统组成。
一、地源热泵简介地源热泵系统是指以土壤、地下水和地表水作为热源,由地源热泵机组、地热能交换系统、建筑物系统组成的供热、供冷空调系统。
在制热状态下,热泵机组通过地下的水路循环吸收地下水或土壤里的热量,传至冷凝器,冷凝器产生热水通过循环水泵送至空调末端设备对房间进行供暖。
在制冷状态下,地源热泵机组内的压缩机对冷媒做功使其进行汽-液转化的循环将热泵机组排放的热量带走,由此产生的冷水,通过循环水泵系统送至空调末端,对室内空间进行供冷。
这种系统利用的是清洁能源,不会对自然界的能量系统造成不利影响,不会产生多余的碳排放,环保效果显著;并且,功能齐全,运行可靠,既可以用来供暖、也可以用来制冷,并且还能提供生活热水。
根据地热能交换系统形式的不同,地源热泵系统可以分为分为地埋管地源热泵系统、地下水地源热泵系统和地表水地源热泵系统。
其中,地埋管地源热泵系统由于对水环境扰动较小,应用的最为广泛,因此,我们接下来的分析将以地埋管地源热泵系统为主。
二、地源热泵系统设计中土壤热响应探讨不同的地理位置,其土壤的导热系数也不相同,这会使得换热器的效果也存在着一定的差别。
因此,设计之前,必须首先要知道土壤的导热系数。
目前,确定土壤的导热系数有两种方法,即经验值估算法和热响应测试法。
“地源热泵”技术在我市住宅小区推广的几点思考摘要：伴随着低碳经济时代的到来，高能耗的房地产业面临着
重大的挑战，如何在降低能耗的基础上，继续提高住宅品质，成为房地产开发企业迫在眉睫的首要任务。
关键词：地热能源技术；住宅小区；思考
abstract: with the era of low-carbon economy, the real estate industry with high energy consumption is faced with major challenges. how to futher improve the quality of residence on the basis of reducing energy consumption has become the primary task of real estate development enterprises.
key words: geothermal energy technology; residential area; thinking
中图分类号：[f287.8] 文献标识码：a 文章编号：2095-2104（2012）
住宅供暖是决定住宅能耗和居住品质的重要因素之一。
随着城
镇化进程的加快，城市集中供暖的压力不断加大，住宅供暖问题已成为当今社会的热点问题。
地热能以其储量的“无限性”、存在的
普遍性、开发利用的清洁性以及逐渐显露的经济性等优势，逐渐成为房地产开发企业在低碳经济时代解决住宅供暖，提升居住品质的新选择。
一、地源热泵技术的工作原理
地源热泵是一种利用地下浅层地热资源（也称地热能，包括地下水、土壤或地表水等）的既可供热又可制冷的高效节能空调系统。
地源热泵通过输入少量的高品位能源（如电能），实现低温位热能向高温位转移。
地热能分别在冬季作为热泵供暖的热源和夏季空调的冷源，即在冬季，把地热能中的热量“取”出来，提高温度后，供给室内采暖；夏季，把室内的热量取出来，释放到大地中去。
热泵机组的能量流动是利用其所消耗的能量（如电能）将吸取的全部热能（即电能+吸收的热能）一起排输至高温热源。
而其所耗能量的作用是使制冷剂氟里昂压缩至高温高压状态，从而达到吸收低温热源中热能的作用。
通常地源热泵消耗1kw的能量，用户可以得到5kw以上的热量或4kw以上冷量，所以我们将其称为节能型空调系统。
与锅炉（电、燃料）供热系统相比，锅炉供热只能将90％以上的电能或70～90％的燃料内能转变为热量，供用户使用，因此地源热泵要比电锅炉加热节省三分之二以上的电能，比燃料锅炉节省二分之一以上的能量；由于地源热泵的热源温度全年较为稳定，一般为10～25℃，其制冷、制热系数可达3.5～4.4，与传统的空气源热泵相比，要高出40％左右，其运行费用为普通中央空调的50～60％。
因此，近十几年来，尤其是近五年来，地源热泵空调系统在北美如美国、加拿大及法国、瑞士、瑞典等国家取得了较快的发展，中国的地源热泵
市场也日趋活跃，可以预计，该项技术将会成为21世纪最有效的供热和供冷空调技术。
二、地源热泵技术在住宅建筑中的应用优势
经过长期的研究和工程实践，比较其他常规供暖方式，地源热泵技术主要有以下几方面的优势：
●环保地源热泵技术能充分利用蕴藏于土壤中的巨大能量，循环再生，实现对建筑物的供暖和制冷。
在运行中无需燃烧，因此不会产生二氧化碳、一氧化碳之类的废气。
另外，地源热泵空调系统没有室外机，减少了居住小区的噪音污染，可以使小区环境更整洁、美观。
●高效节能由于地温全年比较恒定，冬季比空气温度高，夏季比空气温度低，是很好的热源和冷源，因此，运行起来更加高效、节能。
与空气源热泵相比节能40％，与电锅炉加热采暖相比节能70％，与燃气锅炉采暖相比节能48％。
且所需制冷剂比一般热泵空调减少50％。
●低运行费用和低维护费用由于其制冷、制热系数与传统的供热方式相比，要高出40%左右，所以其运行费用与传统的方式相比要低50%-60%。
地源热泵系统运动部件要比常规系统少，因而减少了维护，并且更加可靠。
由于系统安装在室内，不暴露在风雨中，也可免遭损坏，延长了寿命。
因而运行费用较低。
●安全耐久由于地源热泵系统的主机安装在室内，供冷、供热更为平稳，降低了停、开机的频率和空气过热和过冷的峰值。
使用
寿命长达20年以上；地埋管采用pe管，耐酸、耐碱和耐热胀冷缩，也抗老化一次施工后，使用寿命可达50年以上。
三、地源热泵技术在我市住宅建筑中应用的重要意义
（一）推广地源热泵供暖是建设节约型社会的要求。
建设领域一直是高能耗领域，目前我国建筑制造和使用能耗约占全社会能耗的46%。
近年来，国务院针对我国资源相对短缺的基本国情，明确提出大力发展“省地节能环保型”住宅的要求。
与使用煤、气、油等常规的供热方式相比，地源热泵是利用了地球表面浅层地热资源（通常小于400米深）作为冷热源，进行能量转换的供暖空调系统。
地表浅层作为一个巨大的太阳能集热器，收集了47％的太阳能量，比人类每年利用能量的500倍还多。
这种储存于地表浅层近乎无限的可再生能源，对于缓解我国资源短缺，节约不可再生能源具有重要意义。
（二）推广地源热泵供暖是响应政府节能减排要求的重要措施。
以淄博为例，作为一个依托资源开发而兴起的老工业城市，面临的节能减排任务比较严峻。
因此合理利用可再生能源是完成节能减排任务的重要措施。
与传统的煤、气、油等供热方式相比，地源热泵供暖其运行效率要高出20%-60%，更具有环保、高效、节能等特点。
按照淄博每年400万m2的住宅竣工面积进行测算，使用地源热泵供暖，每年可节省标煤22.4万吨，减排有害烟气30亿立方米，减排二氧化碳53.6万吨，减排氮氧化合物57.2万吨，减少粉尘13.6万吨。
由此可以看出，利用地源热泵供暖对节能减排具有极大地推
动作用。
四、地源热泵技术在我市的应用情况及实例
我国的地源热泵事业近几年已开始起步，而且发展势头良好，已基本形成产、学、研联合体，并开发出众多品牌的地源热泵系统，且已在众多示范工程中推广应用。
目前，我国北京、沈阳等诸多城市均已出台地源热泵系统应用管理办法，越来越多的中国用户开始熟悉地源热泵，并对其应用产生了浓厚的兴趣，可以预计中国的地源热泵市场前景广阔。
淄博市位于山东中部，在水源热泵的应用上具有以下得天独厚的优势：一是地下水量丰富，能满足热泵的正常运转；二是地下水位较深，一般在45米以下，便于水的回灌；三是夏季供冷天数和冬季供热天数相当，水源温度接近年平均大气温度，平均15度左右，可以充分发挥地下蓄能的特点，进行能量季节迁移，用最少的能耗获得最大的受益。
自2005年以来，淄博市结合实际情况，制定政策措施，在全市民用建筑建设中全面推行地源热泵技术，现应用面积已达150余万平方米。
应用实例1：方正·尚城项目位于临淄区牛山路以北，规划总用地面积81100平方米，总建筑面积约93000平方米。
其中住宅部分为60000㎡，商业部分为33000㎡。
规划13栋住宅楼（多层）、12栋商住楼（多层）、1所双语幼儿园。
该项目安装清华同方sghp1200a 地下水源热泵机组四台，用于小区冬季供暖，经过使用，效果良好，室温平均21摄氏度。
一个采暖季共消耗电146万kwh，（1万
kwh=3.27t标煤）折合标准煤477吨。
水源热泵系统比燃煤锅炉节省标准煤241吨，每个采暖季减少排放二氧化碳co2 631吨，二氧化硫so2 2.04吨，氧化物1.78吨。
