操作票的操作术语和调度术语及其编号
- 格式:doc
- 大小:44.00 KB
- 文档页数:2
调度用术语学习资料1 常用术语和定义1.1 常用术语1.1.1 电气操作术语电气操作:是指将电气设备状态进行转换,一次系统运行方式变更,继电保护定值调整、装置的启停用,二次回路切换,自动装置投切、试验等所进行的操作执行过程的总称。
常用电气操作如下:1)单一操作:是指一个操作项完成后,不再有其他相关联的电气操作。
2) 倒母线:是指双母线接线方式的变电站(电厂、开关站),将一组母线上的部分或全部线路、变压器倒换到另一组母线上运行或热备用的操作。
3) 倒负荷:是指将线路(或变压器)负荷转移到其他线路(或变压器)供电的操作。
4) 并列:是指发动机(调相机)与电网或电网与电网之间在相序相同,且电压、频率允许的条件下并联运行的操作。
5) 解列:是指通过人工操作或保护及自动装置动作使电网中断路器断开,使发动机(调相机)脱离电网或电网分成两个及以上部分运行的过程。
6) 合环:是指将线路、变压器或断路器串构成的网络闭合运行的操作。
7) 同期合环:是指通过自动化设备或仪表检测同期后自动或手动进行的合环操作。
8) 解环:是指将线路、变压器或断路器串构成的闭合网络开断运行的操作。
9) 充电:是指使空载的线路、母线、变压器等电气设备带有标称电压的操作。
10)核相:是指用仪表或其他手段核对两电源或环路相位、相序是否相同。
11)定相:是指新建、改建的线路或变电站在投运前,核对二相标志与运行系统是否一致。
12)代路:是指用旁路断路器(或其他断路器)代替另一台断路器运行的操作。
1.1.2 调度指令术语1)综合令:是指发令人说明操作任务、要求、操作对象的起始和终结状态,具体操作步骤和操作顺序由受令人拟定的调度指令。
只涉及一个单位完成的操作才能使用综合令。
2)单项令:是指出值班调度员下达的单项操作的操作指令。
3)逐项令:是指根据一定的逻辑关系,按顺序下达的综合令或单项令。
1.1.3 调度操作指令票术语1)调度操作指令票:是指调度机构进行电气操作的书面依据,以下简称操作票。

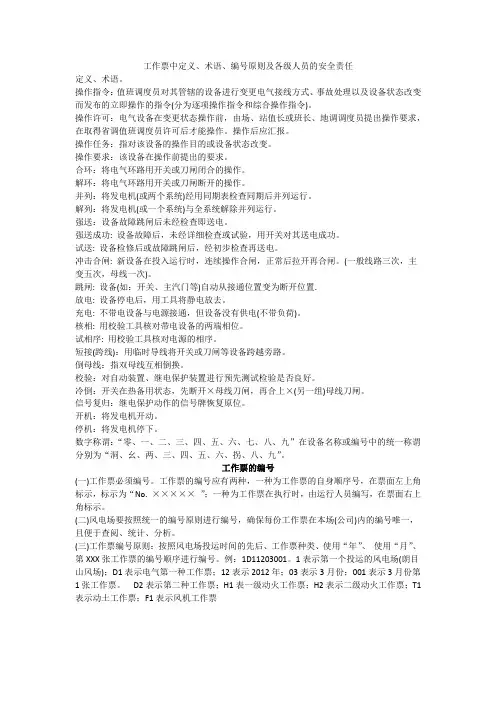

工作票中定义、术语、编号原则及各级人员的安全责任定义、术语。
操作指令:值班调度员对其管辖的设备进行变更电气接线方式、事故处理以及设备状态改变而发布的立即操作的指令(分为逐项操作指令和综合操作指令)。
操作许可:电气设备在变更状态操作前,由场、站值长或班长、地调调度员提出操作要求,在取得省调值班调度员许可后才能操作。
操作后应汇报。
操作任务:指对该设备的操作目的或设备状态改变。
操作要求:该设备在操作前提出的要求。
合环:将电气环路用开关或刀闸闭合的操作。
解环:将电气环路用开关或刀闸断开的操作。
并列:将发电机(或两个系统)经用同期表检查同期后并列运行。
解列:将发电机(或一个系统)与全系统解除并列运行。
强送:设备故障跳闸后未经检查即送电。
强送成功: 设备故障后,未经详细检查或试验,用开关对其送电成功。
试送: 设备检修后或故障跳闸后,经初步检查再送电。
冲击合闸: 新设备在投入运行时,连续操作合闸,正常后拉开再合闸。
(一般线路三次,主变五次,母线一次)。
跳闸: 设备(如:开关、主汽门等)自动从接通位置变为断开位置.放电: 设备停电后,用工具将静电放去。
充电: 不带电设备与电源接通,但设备没有供电(不带负荷)。
核相: 用校验工具核对带电设备的两端相位。
试相序: 用校验工具核对电源的相序。
短接(跨线):用临时导线将开关或刀闸等设备跨越旁路。
倒母线:指双母线互相倒换。
校验:对自动装置、继电保护装置进行预先测试检验是否良好。
冷倒:开关在热备用状态,先断开×母线刀闸,再合上×(另一组)母线刀闸。
信号复归:继电保护动作的信号牌恢复原位。
开机:将发电机开动。
停机:将发电机停下。
数字称谓:“零、一、二、三、四、五、六、七、八、九”在设备名称或编号中的统一称谓分别为“洞、幺、两、三、四、五、六、拐、八、九”。
工作票的编号(一)工作票必须编号。
工作票的编号应有两种,一种为工作票的自身顺序号,在票面左上角标示,标示为“No. ×××××”;一种为工作票在执行时,由运行人员编写,在票面右上角标示。
穆变技术资料(第1期)2004年12月共11页穆坪变电站技术资料编制整理(二OO四年第一期)审核:张大伦编制:曹兴志工作票、操作票一、本站工作票的有关规程规定工作票(主要用于设备检修):本站工作票签发人:张大伦工作负责人:曹兴志工作许可人:运行班组资深班员二、操作票操作人由值班班员,对设备相当熟悉,有工作经验的组员担当并亲自签名;监护人在操作中全权负责,并承担操作责任。
由业务精干、设备熟悉的人员担当并签名。
三、要求:1.填写操作票、工作票必须使用正确调度术语,字迹清楚,并不得涂改,涂改作废;2.一张工作票一项工作任务,一张操作票一个操作任务;3.填写和操作都必须清楚设备和开关、刀闸当时的运行状态,操作单一开关、刀闸,拉开接地刀闸或拆除全站仅有的一组接地线和事故处理时可不填写票据,但事后必须作好各项记录,并向上级报告。
4.在整个生产工作中牢固树立“安全第一,预防为主”的安全指导方针,把安全生产的组织措施和技术措施贯穿于整个生产,接受站领导和安监员的安全监督和管理。
四、不合格票据:1.不合格的操作票有下列几种:(1)一张操作票超过一个操作任务者;(2)操作票上操作任务填写的不明确或设备的名称、编号不完善者;(3)不是用钢笔或园珠笔填写,而且字迹潦草、票面不清有涂改者;(4)操作项目漏项(包括遗漏检查项目)者;(5)操作顺序有错误(如停送电拉合开关、刀闸顺序错误造成事故等)者;(6)应装(拆)的接地线或刀闸未有写编号者;(7)操作票上没有填写须验电、或装接地线、合地刀前未验电者;(8)每做完一项未做“V”者;(9)各类签名不符合《电业安全工作规程》的要求,没有签名或签名不全者;(10)操作未曾编号,没有填写操作开始时间和终结时间,或没有盖有“已执行”、“以下空白”图章者;(11)操作前未弄清操作目的,或不填票、不审票,不根据模拟图(或系统接线图)核对操作项目者;(12)操作过程中不唱票,不复诵,不监护;全部操作完毕后不复查或存在其它不符合安全规程或具签名者。
电气操作票实施细则1.术语和定义1.1操作票有关名词解释1.1.1操作票:是指进行电气操作的书面依据,包括调度指令票和电气操作票。
1.1.2操作任务:是指根据同一个操作目的(设备由一种状态转为另外一种状态,或者系统由一种运行方式转为另一种运行方式)而进行的一系列相互关联、依次连续进行的电气操作过程。
1.1.3双重命名:是指按照有关规定确定的电气设备中文名称和编号。
1.1.4模拟预演(模拟操作):是指为了保障倒闸操作的正确和完整,在电网或电气设备进行倒闸操作前,将已拟定的操作票在模拟系统上按照已定操作程序进行的演示操作。
1.1.5复诵:是指将对方说话内容进行的原文重复表述,并得到对方的认可。
1.1.6唱票:是指监护人根据操作票内容(或事故处理过程中确定的操作内容)逐项朗诵操作指令,操作人朗声复诵指令并得到监护人认可的过程。
1.1.7受令人:接受调度操作任务(指令)人员,必须是当值的值班负责人或经值班负责人授权的正值及以上人员。
1.1.8值班负责人:当值值班负责人或经当值值班负责人授权的正值及以上人员。
1.2统一规定的操作术语1.2.1操作断路器、隔离开关、接地刀闸、中性点接地刀闸、二次快分开关用“拉开”、“合上”。
断路器小车用“拉至”、“推至”。
1.2.2检查断路器、隔离开关、接地刀闸、中性点接地刀闸、跌落式熔断器、快分开关位置状态,用“检查××断路器、隔离开关、接地刀闸、中性点接地刀闸、跌落式熔断器、快分开关已拉开(合上)”。
检查断路器小车位置状态,用“已推至××位置”、“已拉至××位置”。
可分相操作的设备应分相检查“已拉开、已合上”。
1.2.3验电用“确无电压”。
1.2.4装、拆接地线用“装设”、“拆除”。
1.2.5检查负荷分配或指示表计用“指示正确”。
1.2.6装上、取下一、二次熔断器及断路器小车二次插头用“装上”、“取下”。
1.2.7启、停保护装置及自动装置用“投入”、“退出”。

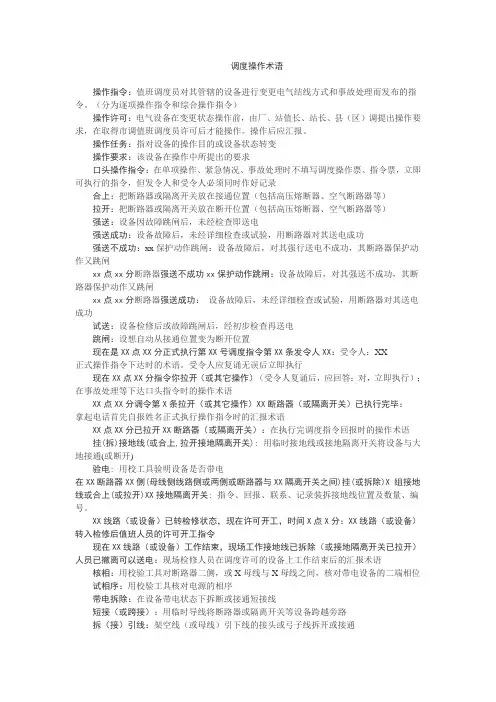

调度操作术语操作指令:值班调度员对其管辖的设备进行变更电气结线方式和事故处理而发布的指令。
(分为逐项操作指令和综合操作指令)操作许可:电气设备在变更状态操作前,由厂、站值长、站长、县(区)调提出操作要求,在取得市调值班调度员许可后才能操作。
操作后应汇报。
操作任务:指对设备的操作目的或设备状态转变操作要求:该设备在操作中所提出的要求口头操作指令:在单项操作、紧急情况、事故处理时不填写调度操作票、指令票,立即可执行的指令,但发令人和受令人必须同时作好记录合上:把断路器或隔离开关放在接通位置(包括高压熔断器、空气断路器等)拉开:把断路器或隔离开关放在断开位置(包括高压熔断器、空气断路器等)强送:设备因故障跳闸后,未经检查即送电强送成功:设备故障后,未经详细检查或试验,用断路器对其送电成功强送不成功:xx保护动作跳闸:设备故障后,对其强行送电不成功,其断路器保护动作又跳闸xx点xx分断路器强送不成功xx保护动作跳闸:设备故障后,对其强送不成功,其断路器保护动作又跳闸xx点xx分断路器强送成功:设备故障后,未经详细检查或试验,用断路器对其送电成功试送:设备检修后或故障跳闸后,经初步检查再送电跳闸:设想自动从接通位置变为断开位置现在是XX点XX分正式执行第XX号调度指令第XX条发令人XX:受令人:XX正式操作指令下达时的术语。
受令人应复诵无误后立即执行现在XX点XX分指令你拉开(或其它操作)(受令人复诵后,应回答:对,立即执行);在事故处理等下达口头指令时的操作术语XX点XX分调令第X条拉开(或其它操作)XX断路器(或隔离开关)已执行完毕:拿起电话首先自报姓名正式执行操作指令时的汇报术语XX点XX分已拉开XX断路器(或隔离开关):在执行完调度指令回报时的操作术语挂(拆)接地线(或合上,拉开接地隔离开关): 用临时接地线或接地隔离开关将设备与大地接通(或断开)验电: 用校工具验明设备是否带电在XX断路器XX侧(母线侧线路侧或两侧或断路器与XX隔离开关之间)挂(或拆除)X 组接地线或合上(或拉开)XX接地隔离开关: 指令、回报、联系、记录装拆接地线位置及数量、编号。
调度术语1 调度管理1.1调度管理范围:电网设备运行和操作指挥权限的范围1.2调度指令:电网调度机构值班调度员(以下简称值班调度员)对其下级调度机构值班人员或调度管辖厂、站值班人员(以下简称运行值班员)发布有关运行和操作的指令1.2.1口头令:由值班调度员口头下达(无须填写操作票)的调度指令1.2.2操作令:值班调度员对所管辖设备进行操作,给下级调度机构或调度管辖厂、站运行值班员发布的有关操作的指令1.2.2.1单项操作令:值班调度员向运行值班员发布的单一一项操作的指令1.2.2.2逐项操作令:值班调度员向运行值班员发布的操作指令是具体的逐项操作步骤和内容,要求运行值班员按照指令的操作步骤和内容逐项进行操作。
1.2.2.3综合操作令:值班调度员给运行值班员发布的不涉及其他厂站配合的综合操作任务的调度指令。
其具体的逐项操作步骤和内容,以及安全措施,均由运行值班员自行按规程拟订。
1.3调度同意:值班调度员对运行值班员提出的工作申请及要求等予以同意。
1.4调度许可:设备由下级调度机构管辖,但在进行该设备有关操作前该级值班调度员必须报告上级值班调度员,征得同意。
1.5许可操作:在改变电器设备的状态和方式前,根据有关规定,由有关人员提出操作项目,值班调度员同意其操作。
1.6配合操作申请:需要上级调度机构的值班调度员进行配合操作时,下级调度机构的值班调度员根据电网运行需要提出配合操作申请1.7配合操作回复:上级调度机构的值班调度员同意下级调度机构的值班调度员提出的配合操作申请,操作完毕后,通知提出申请的值班调度员配合操作完成情况1.8直接调度:值班调度员直接向运行值班员发布调度指令的调度方式。
(值班调度员向将要具体执行调度指令的运行值班员发布调度指令的调度方式)1.9调度1.9.1发布指令:值班调度员正式向调度所属各运行值班员发布的调度指令1.9.2接受指令:运行值班员正式接受值班调度员所发布的调度指令1.9.3复诵指令:运行值班员发布指令或接受汇报时,受话方重复通话内容以确认的过程。
调度术语名词解释一、调度术语(一)调度管理1.调度命令—值班调度员对其管辖的设备发布有关运行和操作的命令。
2.调度同意—上级值班调度员对值班人员(下级调度机构的值班调度员、发电厂值长、变电所值班长、下同)提出的申请、要求等予以同意。
3.许可操作—在改变电气设备的状态和方式前,根据有关规定,由有关人员提出操作项目,值班调度员同意其操作。
4.直接调度—值班调度员直接向值班人员发布调度命令的调度方式。
5.间接调度—值班调度员通过下级调度机构值班调度员向其他值班人员转达调度命令的方式。
(二)调度命令6.发布命令—值班调度员正式给各值人员发布的调度命令。
7.接受命令—值班人员正式接受值班调度员发布给他的调度命令。
8.复诵命令—值班人员在接受值班调度员发布给他的调度命令时,依照命令的步骤和内容,给值班调度员诵读一遍。
9.回复命令—值班人员在执行完调度命令后向值班调度员报告已经执行完调度命令的步骤、内容和时间。
10.拒绝命令—值班人员发现值班调度员给他发布的调度命令是错误的,如执行将危害人身设备和系统的安全,拒绝接受调度的命令。
11.操作命令—值班调度员对所管辖设备进行操作,给值班人员发布的有关操作的命令。
12.综合操作命令—值班调度员给值班人员发布的操作命令,是综合的操作任务。
其具体的逐项操作步骤和内容,以及安全措施,均由值班人员自行拟订。
13.逐项操作命令—值班调度员给值班人员发布的操作命令是具体的逐项操作步骤和内容,要求值班人员按照命令的操作步骤和内容逐项进行操作。
(三)开关和刀闸14.合上开关—使开关由分闸位置转为合闸位置。
15.拉开开关—使开关由合闸位置转为分闸位置。
16.合上刀闸—使刀闸由断开位置转为接通位置。
17.拉开刀闸—使刀闸由接通位置转为断开位置。
18.开关跳闸—开关非运行人员操作使三项同时由合闸转为分闸位置。
19.X点X分X开关跳闸—X点X分X开关非运行人员操作而三项跳闸。
20.X点X分X开关跳闸、三相重合不成功—X点X分X开关跳闸后,立即自动合上三相开关再自动跳开。
电网调度术语和操作指令汇编1 调度管理1.1调度管理范围电网设备运行和操作指挥权限的范围1.2调度指令电网调度机构值班调度员(以下简称值班调度员)对其下级调度机构值班人员或调度管辖厂、站值班人员(以下简称运行值班员)发布有关运行和操作的指令1.2.1口头令由值班调度员口头下达(无须填写操作票)的调度指令1.2.2操作令值班调度员对所管辖设备进行操作,给下级调度机构或调度管辖厂、站运行值班员发布的有关操作的指令1.2.2.1单项操作令值班调度员向运行值班员发布的单一一项操作的指令1.2.2.2逐项操作令值班调度员向运行值班员发布的操作指令是具体的逐项操作步骤和内容,要求运行值班员按照指令的操作步骤和内容逐项进行操作。
1.2.2.3综合操作令值班调度员给运行值班员发布的不涉及其他厂站配合的综合操作任务的调度指令。
其具体的逐项操作步骤和内容,以及安全措施,均由运行值班员自行按规程拟订。
1.3调度同意。
值班调度员对运行值班员提出的工作申请及要求等予以同意。
1.4调度许可设备由下级调度机构管辖,但在进行该设备有关操作前该级值班调度员必须报告上级值班调度员,征得同意。
1.5许可操作在改变电器设备的状态和方式前,根据有关规定,由有关人员提出操作项目,值班调度员同意其操作。
1.6配合操作申请需要上级调度机构的值班调度员进行配合操作时,下级调度机构的值班调度员根据电网运行需要提出配合操作申请1.7配合操作回复上级调度机构的值班调度员同意下级调度机构的值班调度员提出的配合操作申请,操作完毕后,通知提出申请的值班调度员配合操作完成情况1.8直接调度值班调度员直接向运行值班员发布调度指令的调度方式(值班调度员向将要具体执行调度指令的运行值班员发布调度指令的调度方式)1.9调度1.9.1发布指令值班调度员正式向调度所属各运行值班员发布的调度指令1.9.2接受指令运行值班员正式接受值班调度员所发布的调度指令1.9.3复诵指令运行值班员发布指令或接受汇报时,受话方重复通话内容以确认的过程。
操作票执行过程中用语一、接预令:班长:(启动录音、安排监听),你好,我是×××站当值班长(或值班员)××。
调度:你好,我是×调×××,现在向你下达操作命令:×年×月×日×时×分,×调字×××调票。
班长复诵:时间:×年×月×日×时×分,×调字×××调票。
调度:发出命令票调度员×××。
班长复诵:×××。
调度:接受命令票人。
班长:我是×××。
调度复诵:×××。
调度:操作任务:将××KV××线××开关由××转××。
班长复诵:将××KV××线××开关由××转××。
调度:正确。
班长:现在我向你全面复诵:×年×月×日×时×分,×调字×××调票,发出命令票调度员×××,接受命令票人×××,操作任务:将××KV××线××开关由××转××。
调度:正确,请你拟定好操作票后向我汇报。
班长:好的,完成后向你汇报。
备注:1、接受调度命令时应启用录音系统并安排监听。
2、接受调令应由变电站值班长或正值进行。
操作票的操作术语、调度术语及编号原则
操作票的操作术语
合上/断开:主要应用于开关、刀闸、按钮。
规范描述:合上(断开)×××开关(刀闸)、合上(断开)×××按钮。
检查:主要应用于开关、刀闸、指示灯、表计、把手、保护压板、保险等。
规范描述:检查×××开关在“合闸(分闸)”位、检查×××刀闸合闸(分闸)到位、检查×××开关“红灯(绿灯)”亮、检查×××表计指示正常、检查×××把手在“×××”位、检查×××保护压板已投入(已退出)、检查×××保险已装好(已取下)。
摇出/摇入:主要应用于摇出式手车开关。
规范描述:摇出(摇入)×××手车开关至“×××”位拔下/插上:主要应用于开关二次插头。
规范描述:拔下(插上)×××开关二次插头。
装上/取下:主要应用于熔断器(保险)。
规范描述:装上(取下)×××熔断器(保险)。
装设/拆除:主要应用于接地线。
规范描述:在×××处装设(拆除)接地线(×××号)。
切:主要应用于切换把手。
规范描述:切×××把手至“×××”位。
投入/退出:主要应用于保护压板。
规范描述:投入(退出)×××保护压板。
测量:主要应用于测量设备的电气量。
规范描述:测量×××对地绝缘电阻为××兆欧、测量×××相间电压为××伏、测量×××电流为××安。
挂上/摘下:主要应用于安全标示牌。
规范描述:在×××处挂上“×××”标示牌、摘下×××处“×××”标示牌。
操作票的编号。
(一)操作票必须编号,操作票的编号在票面右上角标示。
(二)风电场要按照统一的编号原则进行编号,确保每份操作票在本场(公司)内的编号唯一,且便于查阅、统计、分析。
(三)操作票编号原则:按照风电场投运时间的先后、使用“年”、使用“月”、第XX张操作票的编号顺序进行编号。
例:1-0805001。
1表示第一个投运的风电场;08表示2008年;05表示2008年5月份;001表示5月份第1张操作票。
