第一章制图基本知识与技能

第一章制图基本知识与技能
３．三角板
退出
目录
§1.1 常用绘图工具、用品及仪器
一、图板、丁字尺、三角板
４．用图板、丁字尺、三角板画平行线、垂直线、角度线。
将丁字尺尺头内侧紧靠图 左侧导边上下移动，自左 向右画水平线。
退出
Байду номын сангаас目录
§1.1 常用绘图工具、用品及仪器
一、图板、丁字尺、三角板
４．用图板、丁字尺、三角板画平行线、垂直线、角度线。
标题栏的格式
比例 数量 材料
(图名)
制图 校核 （日期） （日期）
（图号）
（校名、班级）
退出
目录
§1.2
二、比例
制图国家标准基本规定
比例是指图样中图形与实物相应要素的线性尺寸之比。 注意：无论用放大或缩小的比例，标注的尺寸都为机件 的真实尺寸。
退出
目录
§1.2
二、比例
制图国家标准基本规定
为看图方便，尽可能按机件的真实大小即原值比例画图。 当需要按比例绘图时，从国标规定的系列中选取。
一、图纸幅面和格式 图纸的基本幅面有五种A0、A1、A2、A3、A4。 基本幅面及尺寸
幅面代号 A0 A1 A2 A3 A4
B×L
A c e
841×1189 594×841 420×594
25 10 20
297×420
210×297
5 10
退出
目录
§1.2 制图国家标准基本规定
一、图纸幅面和格式
各种基本幅面尺寸关系
退出
目录
§1.1 常用绘图工具、用品及仪器
三、圆规与分规
圆规：用来画圆或画圆弧。
退出
目录
§1.1 常用绘图工具、用品及仪器

第一章 制图的基本知识和基本技能

第一章 制图的基本知识和基本技能
基本要求：字体工整、笔画清楚、间隔均匀、排列整齐
字体的号数，即字体高度h为1.8 mm、2.5 mm、3.5 mm、5 mm、
7 mm、10 mm、14 mm、20 mm
汉字：长仿宋体，宽度一般为 h / 2
§1-1 国家标准《技术制图》、《机械制图》的有关规定
三、字体（GB/T 14691−1993）
圆规和分轨的用法
圆规
画较大圆时，两 脚应垂直纸面
分轨
试分法
三、几何作图
斜度和锥度
§1-2 尺规绘图的操作方法和制图步骤
作圆内接正多边形
三、几何作图
作法： 1. 已知圆O 2. 作出半径OA的中分点M，以M为圆心，MC为半径作
圆弧，交水平直径OB为N. 3. 以CN为半径，分圆周为五等分，顺序连接各等分点，
波浪线 双折线
0.5d
断裂处边界线、视图和剖视的分界线。在一张图样上， 一般只采用其中一种。
粗实线
d
可见棱边线、可见轮廓线、可见相贯线等
细虚线
0.5d 不可见棱边线、不可见轮廓线等
粗虚线
d
允许表面处理的表示线
细点画线
粗点画线
细双点画 线
0.5d 轴线、对称中心线等
d
限定范围表示线（例如：限定测量、热处理表面的范 围）
本章重点： （1）《技术制图和机械制图》国家标准的基本规定； （2）平面图形的分析方法和作图步骤。
本章难点： 平面图形的尺寸分析和线段分析。
§1-1 国家标准《技术制图》、《机械制图》的有关规定

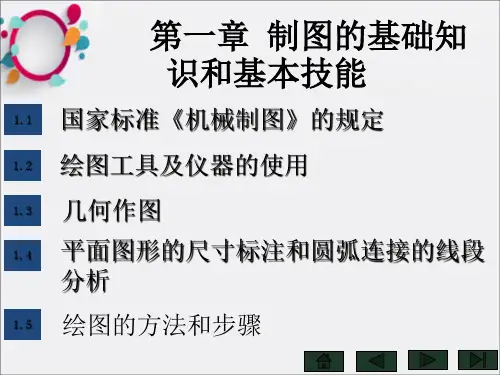

第一章 制图的基本知识和基本技能
§1-1 国家标准《技术制图》、《机械制图》 的有关规定
§1-2 尺规绘图的操作方法和制图步骤 §1-3 平面图形的尺寸注法和圆弧连接的线段分析

制图的基本知识与技能

制图的基本知识与技能

制图的基本知识与技能
制图的基本知识与技能包括：
一、制图工具：计算机辅助设计（CAD）软件、地图制作软件等。

二、地理信息技术：GIS（地理信息系统）、RS（遥感技术）等。

三、地图基础：投影方式、坐标系统、制图比例尺及其它制图要素。

四、图形学：曲线、面、线、点、空间变换等。

五、制图规范：各种国家或行业的制图规范。

六、地图构图：地图构图的原则、技巧及基本手法。

七、数据采集：道路调查、GPS及其它数字地理信息采集。

八、色彩应用：各种色彩的选择与应用。

九、地图文字：中英文地图文字的使用及文字标注格式。

十、绘图技巧：各种绘图技法的使用及制图技巧。

制图基本知识和技能

制图基本知识和技能
(3) 汉字应写成长仿宋字，并应采用国家正式公布的简 化字。汉字的高度不应小于3.5，其字宽一般为2h/3。
(4) 字母和数字分为A型和B型。 (5) 字母和数字可写成斜体和直体。斜体字字头向右倾 斜，与水平基准线成75。
要领： 横平竖直，落， 结构匀称，
填满方格。
字体工整笔画清晰间隔均匀排列整齐
1.1 绘图工具及用品的使用
正确地使用和维护绘图工具,是提高绘图质量的前提。 1.1.1 图 板
图板一般用胶合板制成,板面平整光滑,左面为导边. 1.1.2 丁字尺
丁字尺由尺头和尺身构成,主要用于来画水平线.
内侧靠紧 图板导边
画水平线
1.1.3 三角板
三角板与丁字尺配合使用。
15°
75°
15°
画垂线 和斜线
线段 相交
用细线 代替
首末是 短划
错误画法
1.2.5 尺寸注法
1、基本规则 (1)正确：要符合国家标准的有关规定。 (2)完全：要标注制造零件所需要的全部尺寸，不 遗漏，不重复。
(3)清晰：尺寸布置要整齐、清晰，便于阅读。
(4)合理：标注的尺寸要符合设计要求及工艺要求。
尺寸以毫米为单位时，不需注明; 其它单位要注明。
数值必须是实物的实际大小，与图形的比例无关。
8 φ7
16
1：2
8 φ7
12
14
20
缩
小
8
φ7
20
14
12
16
1：1
原形
16
放大
12 14
20
2：1
1.2.3 字体
1、基本要求
(1) 在图样书写的汉字、数字和字母，都必须做到“字 体工整、笔画清楚、间隔均匀、排列整齐”.

第1章 制图的基本知识、基本技能

第1章 制图的基本知识、基本技能

第一章制图的基本知识和基本技能一、制图基本知识二、几何作图三、绘图方法制图基本知识图纸幅面和格式：基本幅面:A0 、A1、A2、A3、A4 图框格式:留装订边不留装订边图框线用粗实线绘制标题栏：图框的右下角简化标题栏比例：图中图形与其实物相应要素线性尺寸之比原值比例1∶1放大比例5∶1 2∶15×10n∶1 2×10n∶1 1×10n∶1缩小比例1∶2 1∶5 1∶10 1∶2×10n 1∶5×10n 1∶1×10n线型粗实线：可见轮廓线。

细实线：尺寸线。

虚线：不可见轮廓线。

细点画线：对称线，轴线。

波浪线：断裂处边界线粗线：宽度b在0.5~2mm细线：宽度b/2尺寸注法1.基本规则(1) 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

（2）图样中(包括技术要求和其他说明)的尺寸，以毫米（mm）为单位时，不需标注单位符号（或名称），如采用其他单位，则应注明相应的单位符号。

（3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

（4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

100尺寸线尺寸线终端尺寸界限2.尺寸的组成尺寸线、尺寸界限、尺寸数字和尺寸线终端1203.数字4.尺寸线5.尺寸界线6.尺寸注法示例几何作图根据图形的几何条件，用绘图工具将图形作出来，称为几何作图。

一、等分线段与正多边形二、斜度和锥度斜度：指一直线或平面对另一直线或一平面的倾斜程度，图样中以1：n标注。

锥度：指正圆锥的底圆直径与圆锥高度之比，在图样中常以1：n的形式标注。

三、圆弧连接用已知半径的圆弧来光滑连接已知直线或圆弧光滑连接即相切连接。

要保证相切，必须准确求出连接圆弧的圆心和切点作图步骤：1)求出连接圆弧的圆心2)求出连接点(切点)3)画圆弧O OK 1K 2R轨迹法求圆心RO平面图形的尺寸注法和线段分析平面图形---封闭图形---若干线段(直线,圆弧)相邻线段彼此相交或相切连接一、尺寸分析平面图形中标注的尺寸，必须能唯一确定图形的大小和形状定形尺寸：确定各部分形状大小定位尺寸：确定图形各部分相对位置尺寸基准：标注尺寸的起点二线段分析已知线段：定形，定位尺寸齐全中间线段：定形已知，定位不全连接线段：定形已知，定位没有三、平面图形作图步骤⏹1、定图形基准线，画已知线段⏹2、画中间线段⏹3、画连接线段⏹4、擦去多余图线，按规定线型加深椭圆画法(已知长短轴）DC四心近似画法几何作图XT2-1•1.准备工作:固定图纸，画边框、图框、标题栏等。

工程制图第1章 制图基本知识和技能

工程制图第1章 制图基本知识和技能

相同直径的圆孔只要在一个圆孔上标注直径尺寸，并在其前加注“个数 ╳ ”
仅标注一侧的结构尺寸
t2
“个数 ╳ ”
符号“t”
尺寸线应略超过对称中心线 一端画出箭头
§1-2 绘图工具的使用
图板和丁字尺
绘图时丁字尺的 尺头靠紧图板的 左导边
图板和丁字尺
丁字尺用来画水平线，与三角板配合使用可画垂直 线及倾斜线
一、平面图形尺寸分析 二、平面图形线段分析 三、平面图形画图步骤
一、平面图形尺寸分析
1. 尺寸基准--标注尺寸的起始点 （平面图形常用的基准是对称图形的对称线、较大的圆的中心线或较长的直线）
2. 定形尺寸--确定各部分形状大小的尺寸 3. 定位尺寸--确定各部分相对位置的尺寸
高度方向 尺寸基准
长度方向 尺寸基准
尺寸注法示例
对称机件、板状零件及尺寸相同的孔、槽等要素
分布在对称线两侧的相同结构，仅标注其一侧的结构尺寸
当对称机件只画出一半或略大于一半时，它们的尺寸线应略超过对称中心线 或断裂处的边界线，仅在尺寸线的一端画出箭头。其在对称中心线两端分别 画出的两条与其垂直的平行细实线是对称符号
标注板状零件的尺寸时，在厚度的尺寸数字前加注符号“t”
连接弧圆心轨迹
三、圆弧连接作图步骤 1.用半径为R的圆弧连接两直线
步骤： （1）找圆心 （2）找切点 （3）画圆弧
2.用半径为R的圆弧连接两已知圆弧 （a)与两圆弧外切
（1）找圆心
（2）找切点 T1、T2 （3）画圆弧（不能 超过切点）
2.用半径为R的圆弧连接两已知圆弧 （b)与两圆弧内切
（1）找圆心
圆弧连接的线段分析
圆弧连接部分的线段（包括圆弧和直线）的尺寸标注、绘图步骤，都与 连接情况有关，因而对这些线段应该加以分析 圆弧连接部分的线段可以分为三类：

制图的基础知识和基本技能

一、平面图形的尺寸标注
（1）尺寸基准 标注尺寸的起点，称为尺寸基准。 通常以图形的对称轴线、较大圆的中心线和
较长的直线作为基准。 一个平面图形具有两个坐标方向的尺寸，每
个方向有一个尺寸基准。
（2）尺寸分类
根据尺寸的作用，平面图形中的尺寸可分为定形 尺寸和定位尺寸两种。
（a）定形尺寸 确定平面图形形状的尺寸， 称为定形尺寸。如圆的直径、圆弧半径、多边 形边长、角度大小等均属定形尺寸。如下图中 绿颜色尺寸。
I. 圆弧连接两直线
R O
N M
II. 用圆弧连接直线和圆弧 作半径为r的圆弧，与已知直线AB相切，并和已知圆弧 内切。
r
B M
N O
A O1
L
III.用圆弧连接两已知圆弧 作半径为R的圆弧，与两已知圆弧相外切
R
O
O1
O2
e. 椭圆画法
除了同心圆法，还有八点法和四心圆法。 B
A
同心圆画法
§1.4 平面图形的尺寸标注和圆弧连接 的线段分析
已知定形尺寸， 缺少两个定位尺寸的线 段。
§1.5 绘图的方法和步骤
一、绘图前的准备工作 (1) 准备工具：仪器、铅笔、铅芯； (2) 安排工作地点：光线足，工具放于方便拿
处； (3) 固定图纸：一般按对角线方向顺序固定，
使图纸平整。
二、画底稿的方法和步骤
方法：用削尖的H或2H铅笔轻淡地画出，并经常磨削 铅笔。
✓ 用作指数、分数、极限偏差、注脚等的数字及 字母，一般采用小一号字体。
➢ 汉字-长仿宋体 ➢ 数字和字母
1.1.4 图线（GB/T 17450—1998）
➢ 线宽的规定 在机械图样中有粗线和细线两种，粗线
与细线宽度之比为2:1。 粗线宽度系列为：0.25,、0.35、0.5、

制图的基本知识与技能概论

成套的绘图仪器装在特制的盒内， 有八件、十件或更多。其中常用 的有：分规、圆规、鸭嘴笔。
1．分规
分规用来量取线段和试分线段。 分规两腿端带有钢针，如图（a）。 当两腿合拢时，两针尖应合成一 点，如图（b）。分规用来截取等 长线段及分割线段，如图（c）所 示。
比例尺 分规及其使用
第一节 绘图工具及其使用方法
半径、直径、角度与弧长的 尺寸起止符号，宜用箭头表示， 如右图（b）所示。
(a) 短倾斜线的画法
~
≈
为图中粗实线的宽度 (b) 箭头的画法
第二节 制图标准的基本规定
五、尺寸标注 （4）尺寸数字
尺寸数字用阿拉伯数字书写，字高一般是3.5mm。 图样上的尺寸以尺寸数字为准，与绘图时所用的比例和绘图的准确程度无关。 尺寸数字一般写在尺寸线的中部上方1mm位置处，如果没有足够的注写位置， 最外边的尺寸数字可写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写，也可 引出注写.
尺寸数字 尺寸线
尺寸界线
≥
第二节 制图标准的基本规定
（2）尺寸线
尺寸线用细实线绘制，且与被注长度 平行，与尺寸界线相接，尺寸界线一般 超过尺寸线2～3mm。图样本身的任何 图线均不得用作尺寸线，一般也不得与 其它图线重合，或画在其延长线上，如 右图所示。
（3）尺寸起止符号
尺寸线与尺寸界线相接处应画尺寸起 止符号。用中粗短线绘制，其倾斜方向 应与尺寸界线成顺时针45°，长度宜为 2～3mm ，如右图（a）所示。
第二节 制图标准的基本规定
一、图纸的幅面及格式
２.标题栏与会签栏
每张图纸上都必须 画出标题栏。标题栏的 位置一般应在图样的右 下。标题栏的外框线为 粗实线，其右边和底边 与图框线重合。填写的 字体，除图名、校名用 10号字外，其余用5号字。

制图基本知识与基本技能

机械识图制图基本知识与基本技能1、问：GB/T 14689-2008？答：“GB/T 14689-2008”是国家……2008年发布的。

2、问：国标包括哪几个内容？答：1.图纸幅面及格式：图纸幅面和尺寸、图框格式、标题栏2.比例3.字体：汉字、字母和数字4.图线：线型、线宽、图线画法5.尺寸注法：基本规则、要素、常用尺寸注法3、（1）图纸的基本幅面包括：A0、A1、A2、A3、A4。

沿幅面的长边对裁即得到小一号幅面的图纸（大号纸与小号纸存在2倍关系）。

A4纸的大小：210*297。

（2）每张图样需用粗实线绘制出图框，图样须画在图框内。

图框分装订边样式和非装订边样式。

（3）每张图样必须绘制标题栏，位于图纸的右下角。

标题栏中的文字方向为看图方向。

4、问：比例的定义、公式、分类和应用？（书P13页中）答：比例是指……线性尺寸之比。

比例=……。

比例分为原值比例（1:1）、放大比例（>1:1）、缩小比例（<1:1）。

不论采用何种比例，图形中……无关。

比例一般应标注在……如1:1。

5、字体：（书P13页底）图样上除了表达物体形状的图形外……10、14、20.汉字：应写成长仿宋体……三分之二。

字母和数字：绘图时，一般采用B型斜体字，同一张图样上，只允许选用一形式的字体。

字母和汉字混合书写用直体，单独书写用斜体。

斜体字字头向右倾斜，与水平基准线成75度。

6、问：常用图线线型及应用？（书P15页表）图线名称线型宽度主要用途粗实线………………细实线………………细虚线………………细点划线………………波浪线………………双折线………………细线的宽度约为粗线宽度一半（d/2）。

7、绘制图样时，应注意：（书P17页上，图线画法）①……④8、标注尺寸的基本规则：①……④9、标注尺寸的要素：一个完整的尺寸由……尺寸数字组成。

①……④10、常用尺寸注法①线性尺寸的注法：线性尺寸数字一般应注写在……可按图2-17b的形式标注。

第一章制图的基本知识与技能

8
使用中注意：
1、先曲后直，便于连接； 2、先上后下，先左后右； 3、先细后粗，加快进度； 4、线条均匀，连接准确。
9
五、 曲线板和建筑模板 曲线板是用以画非圆曲线的工具
10
建筑模板主要用来画各种建筑标准图例和常用符号 使用建筑模板，可提高制图的速度和质量。
11
六、 铅笔和擦图片
铅笔是用来画图或写字的 “H”表示硬铅笔，“B”表示软铅笔，“F”、“HB”表示软硬适中， “B”、 “H”前的数字越大表示铅笔越软和越硬。 用较硬的铅笔打底稿，如3H、2H等；用HB铅笔写字，用B 或2B铅笔 加深图线。 笔芯露出约6～8㎜
36
一般体字字体示例
书写要求：小写字母高度h是大写字母高度的7／10。
37
四、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。比例的大小是指
其比值的大小 ，如 1：50大于1：100。
比例的符号为“ ：”，比例以阿拉伯数字表示，如 1：1、1：2等。 如果图样上某线段长为10mm，而实际物体相应部位的长为1000mm时，则 比例等于1比100，写成1：100。
44
45
46
47
48
相同要素 对称构配件
可仅标注其中一个 要素的尺寸及个数
尺寸线应略超过对称符号， 仅在尺寸线的一端画尺寸 起止符号，尺寸数字应按 整体全尺寸注写，其注写 位置宜与对称符号对齐。
49
第三节 制图的一般方法和步骤
一、用绘图工具和仪器绘制图样
（一）准备工作 1．收集阅读有关的文件资料，对所绘图样的内容及要求进行了解，绘图 之前做到心中有数。 2．准备好必要的制图仪器、工具和用品。 3．将图纸用胶带纸固定在图板上，位置要适当。一般将图纸粘贴在图板的左下 方。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图1.6 比例注写方式
24
五、尺寸标注
1.基本原则 (1)图样上所标注尺寸为形体的真实大小。 (2)图样中的尺寸,以毫米为单位时,不标注单位名
称；采用其他单位, 必须注明。
2.尺寸的组成 尺寸界限、尺寸线、尺寸起止符号、尺寸数字。
25
(2)尺寸的组成
图1.7 尺寸的组成
26
(2)尺寸的标注方法
（6）考虑缩微制图的需要,两条平行线之间的最小 间隙一般不小于0.7 mm。
中心应是长 画的交点
超出圆外2～5
用细实线代 替点画线
17
课堂练习：线型练习
18
课堂练习：线型练习
19
三、字体
1.基本要求：字体工整、笔画清楚、间隔 均匀、排列整齐。
2.字体高度h公称尺寸系列：
1.8, 2.5, 3.5, 5, 7, 10, 14, 20 mm 3.汉字应写成长仿宋体，采用规定的简化字。
粗 虚线 中
细
单点长 粗 画线 中
细
双点长 画线
粗 中 细
b 0.5b 0.25b
b 0.5b 0.25b b 0.5b 0.25b
见专业制图标准 不可见轮廓线 不可见轮廓线、图例线 见专业制图标准 见专业制图标准 中心线、对称线 见专业制图标准 见专业制图标准 假想或原始轮廓线
折断线 波浪线
0.25b 0.25b
A1
A0
A3
A2
A4
1189
841
5
6
图幅线
图样格式及边框画法
图框线
图幅线
图框线
标题栏
L
横放 A0
a c
标题栏
A1
A2
25
10
B
竖放
A3
A4
5
7
L
图样格式及边框画法
图1.1 图纸幅面及格式
8
标题栏和会签栏
9
标题栏格式
10
作业练习用标题栏格式
规定：校名用10号字，图名用7号字， 其它用5号字。
39
6. 尽量避免在如图所示的30°角阴影范围 中标注尺寸。
40
7.任何图线不能穿交尺寸数字。无法避免 时，需将图线断开。
41
8.尺寸界线相距很近时，尺寸数字可注写在 尺寸界线的外侧近旁，或上下错开，或用 引出线引出后再行标注。
42
9.同一张图纸所标注的尺寸数字字号应大小 统一，通常选用3.5号字。
§1-3 常用的几何作图方法
§1-4 平面图形的分析与绘图方法
3
§1-1 国家标准的基本规定
国家标准代号 “GB”，《房屋建筑制图统一标准》 GB/T 50001-2010
一、图幅、标题栏及会签栏 二、图线 三、字体 四、比例 五、尺寸注法
图例
4
一、图幅、标题栏及会签栏
图纸的基本幅面有五种，分别用A0、A1、A2、A3、 A4表示。
有等长尺寸的标注 32
对桁架简图、钢筋简图、管线图等单线 图标注其长度时，可直接将尺寸数字注 写在杆件或管线的一侧。
单线图的尺寸标注
33
当形体内的构造要素（如孔、槽等）有 相同者，可仅标注其中一个要素的尺寸， 并在尺寸数字前注明个数。
相同要素的尺寸标注 34
外形为非圆曲线的构件，可用坐标形式 标注尺寸。
非圆曲线的尺寸标注
35
尺寸标注的注意事项
1. 轮廓线、中心线可用作尺寸界线，但不 能用作尺寸线。
36
尺寸标注的注意事项
2.不能用尺寸界线作尺寸线。
37
尺寸标注的注意事项
3.应将大尺寸标在外侧，小尺寸标在内侧。
38
尺寸标注的注意事项
4.水平方向和竖直方向的尺寸注写。 5.图样上的尺寸数字都不再注写单位。
汉字高度不应小于3.5 mm,字宽一般为h/ 。
2
汉字示例：
20
字母示例： 数字示例：
21
四、比例 比例=图:物
比例＝图上距离：实际距离
比例有三种： 原值比例（比值为1） 放大比例（比值大于1） 缩小比例（比值小于1）
比例一般标注在标题栏中的比例一栏中。
22
用不同比例画出的图形
23
比例注写方式和绘图常用比例
图1.8 尺寸的排列
27
图1.9 尺寸的标注
28
图1.10 尺寸不宜与图线相交
29
图1.11 尺寸数字的注法
图1.12 各种方向数字的注法
30
图1.13 直径、半径和角度的注法
31
等长尺寸、单线图、相同要素、非 圆曲线的尺寸标注
对于连续排列的等长尺寸，可用“个数×等 长尺寸=总长”的形式标注。
第1章 制图基本知识与技能
1
本章教学目标要求:
1.熟悉国家标准《房屋建筑制图统一标准》GB/T 500012010中有关图纸幅面、图线、字体、比例、尺寸标注的规定 及其画法。
2.认识常用绘图工具和仪器，掌握几种最常用绘图工具的 使用方法。
3.掌握常用的几何作图（平行线、垂线及等分线，正多边 形、斜度与坡度及圆弧连接）的画法。
断开界线 断开界线
13
2.图线的画法及注意事项
（1）虚线、单点（双点）画线的画法
（2）单点（双点）画线两端不应是点
14
（3）虚线、点画线、双点画线与其他线相交时尽 量交于画或长画处（线段处）。
15
（4）虚线直接在实线延长线上相接时,虚线应留出 空隙。
且超出2～5mm
16
（5）画圆的中心线时,圆心应是长画的交点,点画线 两端应超出轮廓2mm～5mm。
尺寸界限
46
六、图例
47
常用建筑材料图例 普通砖 砂
自然土壤
夯实土壤
毛石
混凝土
48
作业： （习题集P4、5）
49
§1-2 绘图工具和仪器的使用方法
一、图板和丁字尺
（自学内容）
本章重点难常用几何图形和圆弧连接的作图原理与方法。
回 目2
录
概述：
图样被称为工程界的语言，作为一种语言必须要 对它进行统一、规范。由此就产生了国家标准，要学习 绘制和阅读图样，则必须掌握国家标准，本章主要介绍 这方面的内容。
§1-1 国家标准基本规定
§1-2 制图工具及其使用方法
11
A3图纸图幅
图幅线、标题栏中分格线（蓝色线条）--------细实线 图框线（粉色线条）--------粗实线 标题栏外框线（绿色线条）--------中实线
12
二、图线 1.图线的种类和用途
名称
粗 实线 中
细
线型
线宽
b 0.5b 0.25b
一般用途
主要可见轮廓线 可见轮廓线 尺寸线、图例线
43
尺寸界线可用其它图线代替。
用轮廓线
30
2-
20 15
60
50
用中心线
80
44
尺寸线不能用其它图线代替，也不能与轮廓线在 一条线上。
与轮廓线在一 条线上
用轮廓线代
30 2-
30 2-
20 15
60 20
15 60
50 80
错
50 80
45
作业：尺寸标注练习 >2mm 2～３mm
尺寸起止符号
尺寸数字 尺寸线
