模具激光咬花原理模具激光咬花原理解析什么是模具激光咬花原理？模具激光咬花原理是一种利用激光技术进行加工的方法，主要用于刻制模具上的花纹图案。
它利用高能量激光束对模具表面进行加工，通过控制激光束的强度和聚焦程度，实现对模具上花纹的刻制和深度控制。
激光咬花的过程激光咬花的过程可以分为以下几个步骤：1.模具设计：首先，需要进行模具设计，确定所需的花纹图案，并将其转换为数字化模具文件。
2.激光加工参数设置：根据所需的花纹图案和模具材料的特性，需要设置合适的加工参数，如激光功率、频率、聚焦度等。
3.数控激光切割：依据模具设计文件，通过数控激光切割系统进行加工。
激光束精确地切割模具表面，形成所需的花纹。
4.加工控制：通过计算机数控系统，控制激光束的运动轨迹和加工深度，实现对花纹图案的切割和控制。
5.后期处理：加工完成后，对模具表面进行必要的后期处理，以确保花纹的质量和耐久性。
模具激光咬花原理的优势相比传统的模具加工方法，模具激光咬花具有以下几个优势：•高精度加工：激光咬花可以实现对模具表面的精确加工，能够刻制出复杂的花纹图案，并且能够控制加工深度，保证刻花质量。
•高效率：激光咬花速度快，可以在短时间内完成大量模具的加工，提高生产效率。
•无接触加工：激光咬花是一种无接触加工方法，减少了模具表面的磨损和损坏。
•灵活性强：通过数控系统控制激光束的运动轨迹，可以随时调整花纹图案和加工深度，满足不同需求。
模具激光咬花应用领域模具激光咬花技术广泛应用于各个领域，如：•塑料模具：激光咬花可以在塑料模具表面刻制出各种花纹，提高产品的美观性和附加值。
•金属模具：对于金属模具，激光咬花可以刻制出精细的花纹，提高模具的质量和精度。
•电子产品模具：对于电子产品模具，激光咬花可以实现刻制复杂的图案和标识，提升产品的品质和识别度。
•玻璃模具：激光咬花可以在玻璃模具表面实现精细的刻痕和花纹图案，增强玻璃制品的装饰效果。
结语模具激光咬花原理是一种高效、高精度的模具加工技术。
咬花工艺介绍
咬花 (Texture)
咬花系指将所需花色以化学蚀刻的技术，将模仁(大多为母模面)进行蚀刻的动作。
与其它部分较大的差异是，咬花是对模具的加工，而其它部分则是直接对半成品加工。
咬花作业流程：
模具入厂
清洗模具 (整块模仁清洗干净)
模具喷漆(保护作用)
晾干 (时间约 6~8 小时)
修割胶带 (欲咬花处割开)
蚀刻咬花 (控制时间及深度)
喷砂 (控制光泽度)
咬花拔模角度建议值
目前机种咬花面曾发生之问题：
拉花现象，不易脱模
配合件花纹及光泽度不同
所咬花纹规格与预期差异过大
咬花不均匀。
模具加工法-咬花概述單位：SZ_MID_TOOLING姓名：熊家宏(Kuma_hsiung)日期：2006.10.05本內容摘錄自《CHEERS雜誌》課程主題介紹學習重點：⏹1.咬花的背景與動機⏹2.工廠設施說明⏹3.咬花前置作業⏹4.加工流程⏹5.咬花樣式及產品圖例背景與動機這是一個感性的消費時代，消費者購買商品時，已不在只限於機能或實用的考量而是對產品做全面性的，綜合性的評估。
現行生活產品之中，繁舉電視、音響、電腦等……塑膠製品佔居大多數，塑膠製品也涵蓋醫藥、工業、商業、包裝…..等層面。
產品型態的三要元素之中，最被廣泛探討的，莫過於色彩與形狀，但質感也是不容忽視的一個向度，若是素材選擇不當、表面質感處理不好，很可能會破壞產品本欲塑造的感覺。
本研究希望透過射出成型使素材表面處理的視覺與觸覺上的應用技術，應用化學蝕刻法(咬花)來增加塑膠材質表面質感。
2018/1/243咬花的目的質感在人類的生活中，雖然不如型與色有極大的引响，但型與色屬於視覺上的感知，但質感卻是屬於觸覺上的感知，於是質感變屬於產品另一個重要的向度。
也因質感不同，產品的感受也就不同了。
設計師往往會過於注重視覺傳達的表現，常會忽略了觸覺上的材質向度表現，或是把材質貴累在材料應用，基於這樣的考量，本研究會嘗試透過對質感的研究，利用塑膠材質特性及加工來探討觸覺與視覺在質感上的考量與技術上的應用的重點為何？是我們所要探討咬花的研究目的.CASE表面咬花運用在日常生活中的種類繁多工廠設施噴砂設備：咬花區：噴砂設備：使用動力回收砂裝置噴砂機。
適用於一般家電及汽車模具使用。
噴砂室，提供大型模具噴砂用，例如：汽車儀表板，保險桿。
設有大型咬花槽。
全區空調設備，及溫度濕度控制，精密電腦檢視深度儀器。
花紋修飾區：全區空調設備，及溫度濕度控制，精密電腦檢視深度儀器。
咬花前置作業1.確認花紋號碼。
2.了解模具，成型材質。
5.附上成形樣品，K/D 件，配合件。

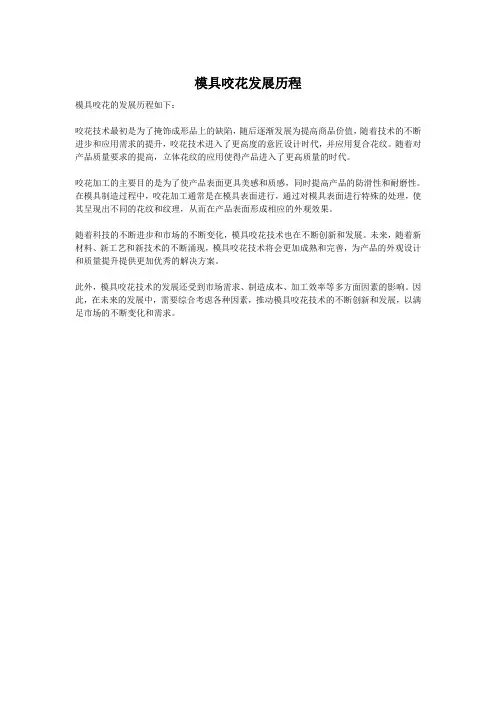

模具咬花发展历程
模具咬花的发展历程如下：
咬花技术最初是为了掩饰成形品上的缺陷，随后逐渐发展为提高商品价值，随着技术的不断进步和应用需求的提升，咬花技术进入了更高度的意匠设计时代，并应用复合花纹。
随着对产品质量要求的提高，立体花纹的应用使得产品进入了更高质量的时代。
咬花加工的主要目的是为了使产品表面更具美感和质感，同时提高产品的防滑性和耐磨性。
在模具制造过程中，咬花加工通常是在模具表面进行，通过对模具表面进行特殊的处理，使其呈现出不同的花纹和纹理，从而在产品表面形成相应的外观效果。
随着科技的不断进步和市场的不断变化，模具咬花技术也在不断创新和发展。
未来，随着新材料、新工艺和新技术的不断涌现，模具咬花技术将会更加成熟和完善，为产品的外观设计和质量提升提供更加优秀的解决方案。
此外，模具咬花技术的发展还受到市场需求、制造成本、加工效率等多方面因素的影响。
因此，在未来的发展中，需要综合考虑各种因素，推动模具咬花技术的不断创新和发展，以满足市场的不断变化和需求。
模具加工法-咬花製程單位：SZ_MID_TOOLING姓名：熊家宏(Kuma_hsiung)日期：2006.10.06本內容摘錄自《CHEERS雜誌》課程主題介紹學習重點：⏹1.咬花的目的⏹2.什麼是咬花?⏹3.拔模與咬花關係⏹4. 各類花紋之比較⏹5.咬花事前檢查項目⏹6.慎選模具材料與製造方法⏹7.補模銲接時應注意事項⏹8.精密測試/咬花粗度比較⏹9.咬花面與成形品關係咬花的目的1.增進塑膠零件的外觀質感2.使產品呈現多變化或全新的設計3.增加表面耐磨、防刮傷4.防止灰塵、防止髒污5.避免人對光線折射不舒服感覺6.降低成本，提高產能什麼是咬花?⏹最淺的咬花深度是0.002mm，常用於壓克力的顯示窗，防止光線亂射及防止反射等加工處理。
⏹最深的咬花深度是3mm，仿大理石，常用於浴室的磁磚。
何謂良好的咬花?1.與設計相調和2.附加價值感3.均勻一致的加工4.不易損傷商品本身(G-TYPE的噴砂、梨地、皮紋)5.成形壽命長(1.皮紋；2.梨地；3.噴砂)6.價廉、交貨快(1.噴砂；2.梨地；3 .皮紋)7.維修簡單(1.噴砂；2.梨地；3 .皮紋)要做良好的咬花之前的檢查事項1.模具的脫模角度OK→GONG→換淺的花紋或加大脫模角度2.模具的材質是否一樣OK→GONG →需告知咬花廠3.模具的打光OK→GONG →再加強打光4.成形材料是否一樣OK→GONG →確認材資並告知咬花廠5.熔接(銲接)OK→GOYES →退火OK →GO→退火NG →重來拔模與咬花關係⏹拔模角度太小時會造成拉花現象無法順利開模。
因此，在設計ID時就需考慮到拔模角是否足夠問題，是否會造成開模時拉模現象。
⏹咬花花紋的圓滑度(花紋尖端圓弧角)會影響拔模，花紋愈尖愈會造成拉模現象。
⏹成型材料的種類(縮水率)會影響拔模，縮水率愈大愈不會造成拉模現象。
⏹成形條件會些微影響拔模,成形壓力愈大時花面愈尖(轉寫很好)，愈會造成拉模現象。
相反的成形壓力愈小花面愈圓(轉寫不良)，較不易拉模。
模具咬花工艺Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT模具咬花工艺一、咬花的目的增进塑料零件的外观质感。
使产品呈现多变化或全新的设计。
二、咬花：最浅的咬花深度是2umm，常被使用在压克力的表示窗，防止光线乱射及防止反射等加工处理。
最深的咬花是3mm，仿大理石，常被用在浴室的磁砖。
所谓良好的咬花是:1、与设计相调和。
2、付于价值感。
3、均等划一的加工。
4、不易损伤商品本身-GTYPE的喷砂，梨地，皮纹。
5、成形寿命长--1.皮纹2.梨地3.喷砂。
6、价廉,交货快--1.喷砂2.梨地3.皮纹。
7、维修简单-----1.喷砂2.梨地3.皮纹。
要做良好的咬花之前的检查事项三、各类花纹之比较1、喷砂(HN20-23,1000-1017,加工:一日-三日特征:1.交货期短2.维修简单3.价格较便宜4.可取得细致均匀图样注意点:耐久性短：细砂5000--10000射次中砂20000--50000射次粗砂50000--100000射次*树脂过硬及模具硬度低则寿命会短维修:可以部份修理.先将初期制造的成品保管起来.可依照花纹进行修理2、梨地(HN24-31,418-422,梨地,HN2000-2060)加工:一日-四日特征:1、交货期短；2、可取得中程度且均匀的图样。
3、比喷砂可多一倍的耐性，0射次。
4、粗纹可隐藏睆接线和凹陷。
注意点:耐久性比皮纹低,复杂且深窄形状会形成花纹不均维修:与喷砂同3、皮纹(HN423-441,608-631,4000-4055,加工:四日---七日特征:1、具耐久性：100,000-500,000射次；2、不易破坏制品注意点:1、加工时间长；2、价格偏高.维修:1、可以做部份修理,但100%的修理不可能。
2、生锈,瓦斯烧灼,只须做表面处理既可.4、线,柄,木纹加工:三日---五日注意点:无法做三次元曲面的加工,连修理也不行.维修:生锈,瓦斯烧灼,只须做表面处理既可.MOLD-TECH咬花制作参考数据四、慎选模具材料与制造方法1、市售的模具用钢，构造精密的金属，系结顺利的完成。
产品结构设计·咬花⼯艺整理介绍咬花的定义咬花是指将所需花⾊以化学蚀刻的技术，将模仁(⼤多为母模⾯)进⾏蚀刻的动作。
与其他表⾯处理较⼤的差异是：咬花是对模具的加⼯，⽽其他部分则是直接对半成品加⼯。
咬花除了产⽣外观质感的变化以提升产品的视觉与触觉等感性特质之外，也具有功能性的⽤途，⽐如可以防滑、可以增加更多的表⾯积(如果产品需要散热的话)，有时候在产品的内侧咬花，还可以帮助模具抓住塑胶成品，让⽣产时的脱模更加顺利。
咬花的⽬的增进塑料零件的外观质感，使产品呈现多变化或全新的设计，最浅的咬花深度是2umm,常被使⽤在压克⼒的表⽰窗,防⽌光线乱射及防⽌反射等加⼯处理.最深的咬花是3mm,仿⼤理⽯,常被⽤在浴室的磁砖。
咬花的种类⼀般咬花⼚业务范围：1. 多层次套版⽪纹：采⽤2次以上上下对版的⽅法制成，有平⾯⽴体⽪纹和凹凸版⽴体⽪纹。
2. 多层次叠版花纹：⽤2次以上的花纹叠加制得。
⽐普通花纹的视觉舒适感明显增加。
主要⽤于家庭轿车和⾼级货车的内部装饰和鞋类及居室⽊纹类装饰。
3. 普通花纹：最简单的装饰纹，在汽车饰件上尽量使⽤细岩⽬纹或粗梨地纹替代，更会显现经济性（模具耐⽤，吸光吸⾳性好，花纹维修⽅便）。
4. 细粒纹：在⾦属⾯⽤⽓体喷散的⽅法制作耐蚀掩膜，经修版⼲燥、多次蚀刻制得。
应⽤最⼴，如家电、PC、电⼦产品、汽车内部件（吸⾳）、仪表罩（吸光）、控制⾯板和排风⼝等。
5. 喷砂纹：在⾦属⾯⽤多棱硬砂加⾼压⽓流压出粒状纹，主要⽤于不重要的塑料件表⾯。
6. ⽂字图案：可制得凹凸⽂字、图案和商标等。
深度可达1mm（视字型笔划）。
7、花纹修补--模具花纹（包括多层次⽴体⽪纹）修复、电焊疤修复。
梨地花纹⽪⾰纹⼏何图案指的是⼀般塑胶上常见如⽑玻璃般的均匀粗糙⾯，由于其质感有如梨⼦⽪般具有细⼩颗粒，因⽽得名试图模拟⽪⾰表⾯的肌理，常搭配PU等软质塑料，应⽤于汽车⽅向盘与内装饰板利⽤简单形状的重复排列，以产⽣视觉上的韵律咬花的规格MOLD-TECH咬花制作参考数据附IBM咬花制作参考数据NIHON ETCHING 咬花制作参考资料咬花制作参考资料（ACER）SPI抛光规格VDI 3400放电纹与咬花⽐较咬花⼯艺流程先进⾏模具清洁，接着对于不需要咬花的区域做贴封保护，之后将花纹转印⾄模具表⾯，然后将模具浸⼊化学药剂进⾏蚀刻(有转印花纹的部份不会被蚀刻)，最后再以喷砂的⽅式去除残留化学物质并进⾏光泽调整。
模具咬花工艺流程
嘿，咱来讲讲模具咬花工艺流程哈。
我记得有一次去一个模具厂参观，看到工人师傅在做模具咬花。
首先呢，得把模具准备好。
那模具就像一块等待雕琢的璞玉。
师傅把模具从架子上小心翼翼地搬下来，放在工作台上，仔细检查模具表面有没有瑕疵，就像检查一个宝贝有没有损坏。
然后就是清洁模具啦。
用专门的清洁剂把模具表面的油污、灰尘等脏东西都洗掉。
师傅拿着抹布，蘸着清洁剂，在模具上用力地擦呀擦，那模样就像给模具洗澡一样。
我看着模具从有点脏兮兮的变得干干净净，在灯光下都闪闪发亮呢。
接着就是喷沙处理。
把一种特殊的沙子通过喷枪喷到模具表面。
这喷枪就像一个神奇的小画家。
师傅戴上护目镜，拿着喷枪，“噗噗”地开始喷沙。
那沙子打在模具上，就像给模具穿上了一层细细的沙衣。
我能看到模具表面在沙子的作用下慢慢地变得粗糙起来，就像月球表面的坑坑洼洼一样。
然后就是化学蚀刻啦。
把模具放进装有化学药水的池子里。
这化学药水就像有魔法一样。
师傅用工具把模具慢慢放进池子里，就像把模具送进了一个神秘的魔法世界。
模具在药水里浸泡一段时间后，表面就会形成想要的花纹。
我在旁边看着，感觉特别神奇，就像模具在药水里偷偷地变了个模样。
从那次在模具厂的参观，我就知道了模具咬花工艺流程。
它就像一场奇妙的魔法秀，让模具从平淡无奇变得别具一格。
激光模具咬花工艺我在模具制造这个行业里也算是摸爬滚打了好些年了。
说起这激光模具咬花工艺啊，那可真是一个超级有趣又超级神奇的玩意儿，就像是给模具表面施魔法一样。
咱先说说这模具，模具那可是制造业里的无名英雄啊。
各种产品的形状、外观，那可都得靠模具来定呢。
就好比是盖房子得有个模子一样，产品就是按照模具的样子做出来的。
以前啊，模具表面的处理工艺虽然也不少，但激光模具咬花工艺一出现，那可真是让人大开眼界。
我有个朋友叫小李，他刚开始接触这个激光模具咬花工艺的时候，那表情就像是发现了新大陆一样。
他跑去跟我们师傅说：“师傅啊，这激光模具咬花到底是咋回事啊？感觉好神秘哦！”师傅就笑了笑说：“小子，这激光模具咬花啊，就像是用激光这个超级精细的画笔在模具表面画画呢。
”这激光模具咬花工艺到底神奇在哪呢？首先啊，它的精度那叫一个高。
你想啊，激光这东西，就像一把极其锋利又极其精准的手术刀。
它能在模具表面刻画出非常细致的花纹和图案。
比如说，有些电子产品的模具，要求表面有那种很细腻的纹理，像丝绸一样光滑又有微微的起伏感。
普通的工艺啊，很难做到这么精确，可激光模具咬花工艺就像个技艺高超的刺绣大师，轻轻松松就能把那种细腻的感觉做出来。
我还见过一个例子呢。
有个客户拿来一个汽车内饰件的模具，要求在表面做出类似真皮纹理的效果。
这可难倒了不少人啊。
用传统工艺做出来的效果，要么太假，要么不耐用。
这时候，激光模具咬花工艺就闪亮登场了。
操作这个工艺的师傅，就像是个艺术家。
他根据真皮纹理的特点，调整激光的参数，一点一点地在模具表面“雕琢”。
最后做出来的效果，简直和真的真皮一模一样。
那客户看到成品的时候，眼睛都亮了，直夸：“哎呀，这简直太厉害了！这就像是把真的皮子贴到模具上了啊！”这工艺除了精度高，它的灵活性也很棒。
就像一个百变魔术师一样。
不同的模具，不同的需求，它都能应对自如。
不管是想要那种粗狂的岩石纹理，还是想要精致的花卉图案，只要你能想得到，激光模具咬花工艺就能做得到。
模具咬花工艺一、咬花的目的增进塑料零件的外观质感。
使产品呈现多变化或全新的设计。
二、咬花：最浅的咬花深度是2umm，常被使用在压克力的表示窗，防止光线乱射及防止反射等加工处理。
最深的咬花是3mm，仿大理石，常被用在浴室的磁砖。
所谓良好的咬花是:1、与设计相调和。
2、付于价值感。
3、均等划一的加工。
4、不易损伤商品本身-GTYPE的喷砂，梨地，皮纹。
5、成形寿命长--1.皮纹2.梨地3.喷砂。
6、价廉,交货快--1.喷砂2.梨地3.皮纹。
7、维修简单-----1.喷砂2.梨地3.皮纹。
要做良好的咬花之前的检查事项1、喷砂(HN20-23,1000-1017,No.1-12HN3000-3013)加工:一日-三日特征:1.交货期短2.维修简单3.价格较便宜4.可取得细致均匀图样注意点:耐久性短：细砂5000--10000射次中砂20000--50000射次粗砂50000--100000射次*树脂过硬及模具硬度低则寿命会短维修:可以部份修理.先将初期制造的成品保管起来.可依照花纹进行修理2、梨地(HN24-31,418-422,梨地No.1-9,HN2000-2060)加工:一日-四日特征:1、交货期短；2、可取得中程度且均匀的图样。
3、比喷砂可多一倍的耐性，100000--200000射次。
4、粗纹可隐藏睆接线和凹陷。
注意点:耐久性比皮纹低,复杂且深窄形状会形成花纹不均维修:与喷砂同3、皮纹(HN423-441,608-631,4000-4055,NO.1--181)加工:四日---七日特征:1、具耐久性：100,000-500,000射次；2、不易破坏制品注意点:1、加工时间长；2、价格偏高.维修:1、可以做部份修理,但100%的修理不可能。
2、生锈,瓦斯烧灼,只须做表面处理既可.4、线(No.1-12),柄(No.1-27),木纹(No.1-8)加工:三日---五日注意点:无法做三次元曲面的加工,连修理也不行. 维修:生锈,瓦斯烧灼,只须做表面处理既可.MOLD-TECH咬花制作参考数据四、慎选模具材料与制造方法1、市售的模具用钢，构造精密的金属，系结顺利的完成。
