浅谈验电器与静电计的差异验电器和静电计是研究静电场特性的两种重要实验仪器，但对这两种仪器在结构和作用方面的异同，多数学生并不清楚，甚至存在一些误解。
例如认为“只要把验电器的金属箔换成金属指针就变成静电计”，对“静电计为什么能测量电势差”、“静电计不能用来测量直流电路的电势差”等问题，有些老师的认识也是模棱两可，说不清楚。
为此，本文对这两种仪器的结构和用途等方面的差异作些必要的辨析。
一、构造上的差异最常用的金箔验电器，它是检验物体是否带电的最简单的仪器，构造如图1a所示。
在玻璃瓶口处有一橡胶塞，塞中插一根金属杆，杆的上端有一金属球，下端悬挂一对金箔（或铝箔）。
当带电体与金属小球接触时，箔片因带同性电荷相排斥而张开。
为了避免气流的影响，金属棒和箔片封闭在一个玻璃瓶中，棒与瓶间有绝缘材料相隔。
高中物理课本上介绍的验电器如图1b，是历史上第一个验电器，是英国的W·吉伯在实验过程中制作的，也是金箔验电器，结构基本上相同。
而静电计是用静电方法测量电势差的仪器。
实验室常用的静电计是布劳恩静电计，如图1c所示。
它的结构是在一绝缘底座上装一鼓形铁壳，铁壳的前面装有透明玻璃，后面装有标有刻度的毛玻璃，在金属壳中绝缘地安装一根金属杆，杆的上端为金属小球，金属杆下部的水平轴上装有金属指针，可绕水平轴灵活转动。
圆筒的底部有接线柱，可用来接地或与其他导体相连。
这样，静电计的金属外壳与内部的金属杆及金属指针构成了一个特殊的电容器。
二、工作原理及用途上的差异1．验电器原理及其用途验电器的原理：当验电器指示系统带电后，由于同种电荷的排斥力使指示器发生偏转，它是从力的角度来反映导体带电的情况。
当指示系统具有一定的偏转角时，其重力矩与静电力矩平衡。

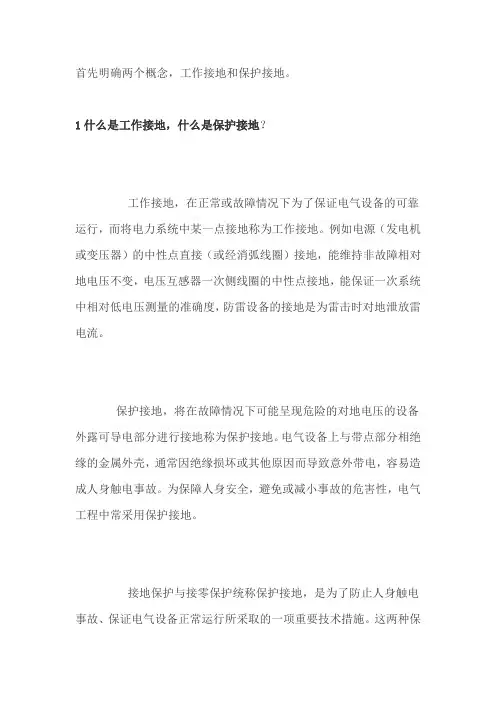

首先明确两个概念，工作接地和保护接地。
1什么是工作接地，什么是保护接地？工作接地，在正常或故障情况下为了保证电气设备的可靠运行，而将电力系统中某一点接地称为工作接地。
例如电源（发电机或变压器）的中性点直接（或经消弧线圈）接地，能维持非故障相对地电压不变，电压互感器一次侧线圈的中性点接地，能保证一次系统中相对低电压测量的准确度，防雷设备的接地是为雷击时对地泄放雷电流。
保护接地，将在故障情况下可能呈现危险的对地电压的设备外露可导电部分进行接地称为保护接地。
电气设备上与带点部分相绝缘的金属外壳，通常因绝缘损坏或其他原因而导致意外带电，容易造成人身触电事故。
为保障人身安全，避免或减小事故的危害性，电气工程中常采用保护接地。
接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。
这两种保护的不同点主要表现在三个方面：一是保护原理不同。
接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。
二是适用范围不同。
根据负荷分布、负荷密度和负荷性质等相关因素，《农村低压电力技术规程》将上述两种电力网的运行系统的使用范围进行了划分。
TT系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN系统（TN系统又可分为TN-C、TN-C-S、TN-S三种）主要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。
当前我国现行的低压公用配电网络，通常采用的是TT或TN-C系统，实行单相、三相混合供电方式。
即三相四线制380/220V配电，同时向照明负载和动力负载供电。
三是线路结构不同。
接地保护系统只有相线和中性线，三相动力负荷可以不需要中性线，只要确保设备良好接地就行了，系统中的中性线除电源中性点接地外，不得再有接地连接；接零保护系统要求无论什么情况，都必须确保保护中性线的存在，必要时还可以将保护中性线与接零保护线分开架设，同时系统中的保护中性线必须具有多处重复接地。
浅谈验电器、静电计和电压表一、验电器1、验电器的构造验电器的球形金属外壳与带有金属小球的金属杆是绝缘的,金属杆的下端有很薄的金属箔片.2、工作原理：同种电荷相互排斥电荷量越大、排斥力越大、张角越大3、验电器的主要用途：检验物体是否带电，比较带电的种类以及所带电荷量的多少等。
二、静电计1、静电计的构造静电计是测量电势差的仪器，是验电器的基础上改造而成的.静电计也是主要由相互绝缘的两部分构造而成.除金属外壳外,中间的金属杆下端有一个可转动的指针,指针转动的角度可由固定在外壳上的表盘读出.如图所示2、工作原理静电计的设计原理静电计相当于一个电容很小的电容器, 金属球、金属杆、指针相当于电容器的一个电极，金属外壳相当于另一个电极，它们之间是绝缘的。
其电容的大小由金属壳的几何尺寸的大小和金属杆及指针的长短、位置所决定.工作原理分析如下：将一个已充电，电量为Q的平行板电容器与静电计相连，此时指针和金属杆带正电，外壳内表面将出现负的感应电荷，从而金属杆与外壳间形成电场，指针表面的电荷荷受到电场力的作用，或者说受到来自杆上的同种电荷排斥力及金属盒内的异种电荷的吸引力，C，由指针就要偏转，如果带电量越多，场强越强，则指针的偏角也越大。
设静电计的电容为''''U Q C =可知：'''C Q U =，当'C 不变时，静电计两极间的电势差与其带电量成正比，即'Q 增大，静电计两极板间的电势差也增大，而平行板电容器两板间的电势差与静电计两板间的电势差相等，所以静电计指针偏角的大小就表示了平行板电容器两板间电势差的大小验电器与静电计的设计原理是相同的，即同种电荷相斥，异种电荷相吸3、应用：1、定性测量两导体的电势差（或者定性测量某导体的电势）2、可以测量直流电路中的电势差。
4、说明：Ａ 静电计的特点1、电容小—结构决定2、电容器两板间电压与静电计两板间电压相等：因电容器的金属电极与静电计的电极之间电势不相等就会有电势差，电荷就会移动，所以电容器两板间电压与静电计两板间电压相等3、被测电容器电容可认为电量不变: 因静电计的电容很小, 转移到静电计上的电量很少,可忽略，所以被测电容器两极间的电量近似认为保持不变。
验电器的正确使用验电器是一种用来检测电源和电路是否正常的工具。
它可以确保人们在接触电器和电路时的安全。
然而，要正确地使用验电器，我们需要了解验电器的类型以及如何正确地使用它们。
在本文中，我们将介绍验电器的类型和正确使用的步骤。
验电器的类型验电器有两种类型：接触型验电器和非接触型验电器。
接触型验电器接触型验电器需要与电路进行接触才能检测电路是否正常。
它主要分为两种类型：指示灯类型和数字型。
1. 指示灯型验电器指示灯型验电器是最简单且最常见的验电器。
它以一个小指示灯为主要显示方式。
当电路正常时，指示灯发出绿色光。
当电路故障或电压不足时，指示灯将发出红色或黄色的光。
2. 数字型验电器数字型验电器具有更高的精度和可靠性。
它的显示屏可以显示电压或电流的实际数值。
数字型验电器通常需要更多的操作步骤才能正常使用。
但是，它适用于需要更精确和更高可靠性的电路测试。
非接触型验电器非接触型验电器不需要和电路接触，只需要将它靠近电路即可进行检测。
它主要分为两种类型：电磁型和电容型。
1. 电磁型验电器电磁型验电器是通过感应电场和电磁场来检测电路中的电流是否正常。
它主要适用于交流电路测试。
2. 电容型验电器电容型验电器是通过感应电场和电容变化来检测电路中的电压是否正常。
它主要适用于直流电路测试。
正确使用验电器的步骤验电器是一种非常有用的工具，但是如果不正确地使用它，可能会导致严重的事故。
在使用验电器之前，请务必按照以下步骤进行操作。
步骤1：检查验电器首先，您需要检查验电器是否正常。
确保验电器的电池电量充足，灵敏度是否正常，以及其他控制开关是否正常。
步骤2：关闭电路开关在进行电路测试之前，您需要关闭电路开关，并确保断开电源。
这将确保您在检测电路时的安全。
步骤3：测试地线接下来，您需要测试地线以确保电路连接正确。
将验电器的探头连接到电路的接地线上。
当地线连接正常时，验电器的指示灯或显示屏将显示正常。
步骤4：测试电压接下来，您需要测试电压。
