对於设备的接地与防静电的接地

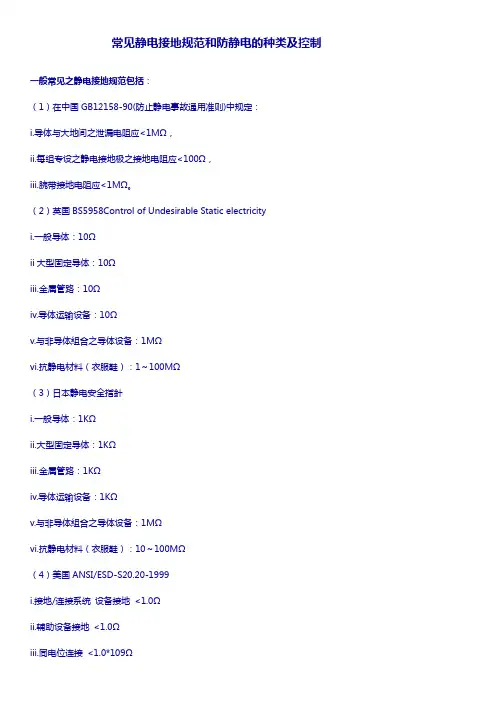

常见静电接地规范和防静电的种类及控制

一般常见之静电接地规范包括：

（1）在中国GB12158-90(防止静电事故通用准则)中规定：

i.导体与大地间之泄漏电阻应<1MΩ，

ii.每组专设之静电接地极之接地电阻应<100Ω，

iii.腕带接地电阻应<1MΩ。

（2）英国BS5958Control of Undesirable Static electricity

i.一般导体：10Ω

ii大型固定导体：10Ω

iii.金属管路：10Ω

iv.导体运输设备：10Ω

v.与非导体組合之导体设备：1MΩ

vi.抗静电材料（衣服鞋）：1～100MΩ

（3）日本静电安全指針

i.一般导体：1KΩ

ii.大型固定导体：1KΩ

iii.金属管路：1KΩ

iv.导体运输设备：1KΩ

v.与非导体組合之导体设备：1MΩ

vi.抗静电材料（衣服鞋）：10～100MΩ

（4）美国ANSI/ESD-S20.20-1999

i.接地/连接系统 设备接地 <1.0Ω

ii.辅助设备接地 <1.0Ω

iii.同电位连接 <1.0*109Ω iv.共同接地点 <1.0Ω

v.人员接地, 腕带系统 <35*106Ω

vi.坐下操作/站立操作 ,地板-鞋面系统 <35*106Ω或<100V

其大多为该规定之接地电阻仅为量测点至接地电极棒接线端点，並不包括接地电极棒以下之大地电阻。

而接地电极棒以下之大地电阻：大多属电工方面之技术与规范。 因为静电所牵涉到之接地电阻其主要作为静电荷洩漏之途径使用，或含1M欧姆则是作为避免人员感电使用。与一般电工所论及之大地接地不同，所以並无直接性关系。认为一般而言，一般第三类大地接地电阻100欧姆以下，对于静电应该绰绰有余。国內电气相关之接地电阻可參考一电工法规。

防静电接地线

防静电接地线采用PU及PVC原料制成，弹性好，内有1兆欧电阻或0欧姆电阻。黑线黄头。具有多种尺寸，6，8，10，12英尺等。

电气接地的规范要求及接地的各项参数，收藏！

为了主要目的是保护人身和设备的安全，减少公司电气事故发生，控制公司人员和财产不受损失，所有电气设备应按规定进行可靠接地。

接地规范

1、适用范围

本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。

2、术语和定义

电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。电气设备的某个部分与大地之间作良好的电气联接称为接地。与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。

3、接地概念及种类

（1）防雷接地 ：为把雷电迅速引入大地，以防止雷害为目的的接地。防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。 （2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。工作接地主要指的是变压器中性点或中性线（N

线）接地。N 线必须用铜芯绝缘线。在配电中存在辅助等电位接线端子，等电位接线 端子一般均在箱柜内。必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。

（3）安全保护接地 ：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。即将大楼内的用电设备以及设备附近的一 些金属构件，有 PE 线连接起来，但严禁将 PE 线与 N

线连接。

（4）直流接地 ：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。

（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。

（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。

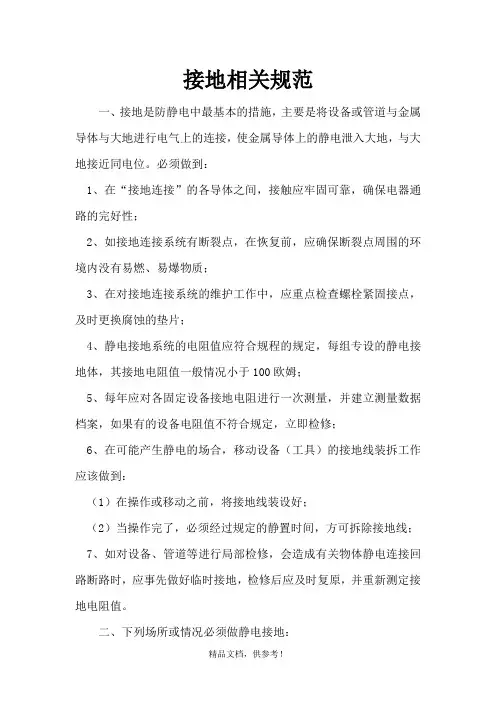

精品文档，供参考！ 接地相关规范

一、接地是防静电中最基本的措施，主要是将设备或管道与金属导体与大地进行电气上的连接，使金属导体上的静电泄入大地，与大地接近同电位。必须做到：

1、在“接地连接”的各导体之间，接触应牢固可靠，确保电器通路的完好性；

2、如接地连接系统有断裂点，在恢复前，应确保断裂点周围的环境内没有易燃、易爆物质；

3、在对接地连接系统的维护工作中，应重点检查螺栓紧固接点，及时更换腐蚀的垫片；

4、静电接地系统的电阻值应符合规程的规定，每组专设的静电接地体，其接地电阻值一般情况小于100欧姆；

5、每年应对各固定设备接地电阻进行一次测量，并建立测量数据档案，如果有的设备电阻值不符合规定，立即检修；

6、在可能产生静电的场合，移动设备（工具）的接地线装拆工作应该做到：

（1）在操作或移动之前，将接地线装设好；

（2）当操作完了，必须经过规定的静置时间，方可拆除接地线；

7、如对设备、管道等进行局部检修，会造成有关物体静电连接回路断路时，应事先做好临时接地，检修后应及时复原，并重新测定接地电阻值。

二、下列场所或情况必须做静电接地： 精品文档，供参考！ 1、易燃、易爆危险场所；

2、生产装置上所带的静电会危害生产或使人体遭受静电电击时；

三、接地连线必须依照下述方法：

1、接地连接的支、干线与接地体等处，应采用焊接法或用螺栓紧固法相连接；

2、在设备或管道的金属体一定位置上设有专用的连接端板，在“端板”与接地支线之间，加挠性跨线用螺栓紧固法连接；

3、对移动式设备及工具类可应用鳄式夹钳、专用连接夹头等与接地支、干线相连接；

4、接地对象不是金属时，应在接地物上装设紧密结合的金属体再进行接地，其接触面积应大于20cm2；

四、设备、管道上的静电接地连接点位置的选择：

1、不受外力损伤；

2、便于检查维修；

3、便于与接地干线相连；

4、不妨碍操作；

5、不易形成和积聚爆炸、腐蚀等混合物的地方；

巴基斯坦贾姆肖罗2×660MW电站项目安装工程

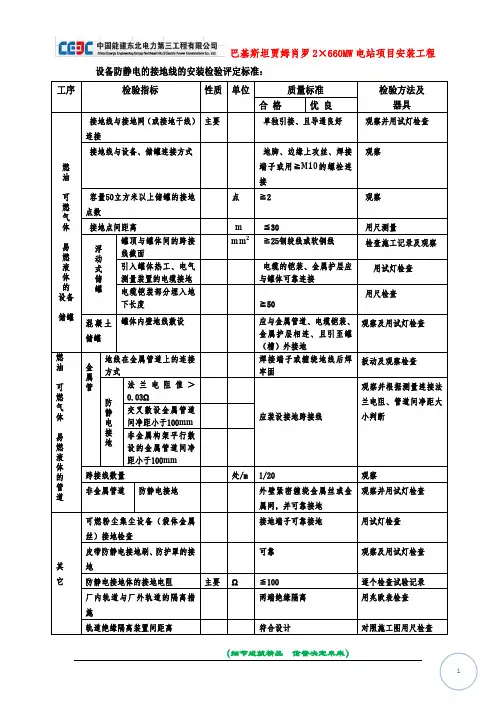

（细节成就精品 信誉决定未来） 1 设备防静电的接地线的安装检验评定标准：

工序 检验指标 性质 单位 质量标准 检验方法及

器具 合 格 优 良

燃

油

可

燃

气

体

易

燃

液

体

的

设备

储罐 接地线与接地网（或接地干线）连接 主要 单独引接、且导通良好 观察并用试灯检查

接地线与设备、储罐连接方式 地脚、边缘上攻丝、焊接端子或用≧𝐌𝟏𝟎的螺栓连接 观察

容量50立方米以上储罐的接地点数 点 ≧2 观察

接地点间距离 𝐦 ≦30 用尺测量

浮

动

式

储

罐

罐顶与罐体间的跨接线截面 𝐦𝐦𝟐 ≧25钢绞线或软铜线 检查施工记录及观察

引入罐体热工、电气测量装置的电缆接地 电缆的铠装、金属护层应与罐体可靠连接 用试灯检查

电缆铠装部分埋入地下长度

≧50 用尺检查

混凝土储罐 罐体内壁地线敷设 应与金属管道、电缆铠装、金属护层相连、且引至罐（槽）外接地 观察及用试灯检查

燃

油

可

燃

气

体

易

燃

液

体

的

管

道

金属管 地线在金属管道上的连接方式 焊接端子或缠绕地线后焊牢固 扳动及观察检查

防静电接地 法兰电阻值＞0.03Ω

应装设接地跨接线 观察并根据测量连接法兰电阻、管道间净距大小判断 交叉敷设金属管道间净距小于100𝐦𝐦

非金属构架平行敷设的金属管道间净距小于100𝐦𝐦

跨接线数量 处/m 1/20 观察

非金属管道 防静电接地 外壁紧密缠绕金属丝或金属网，并可靠接地 观察并用试灯检查

其

它 可燃粉尘集尘设备（袋体金属丝）接地检查 接地端子可靠接地 用试灯检查

皮带防静电接地刷、防护罩的接地 可靠 观察及用试灯检查

防静电接地体的接地电阻 主要 Ω ≦100 逐个检查试验记录

厂内轨道与厂外轨道的隔离措施 两端绝缘隔离 用兆欧表检查
