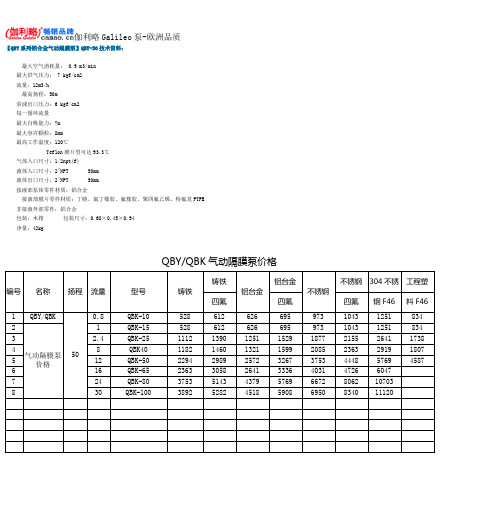

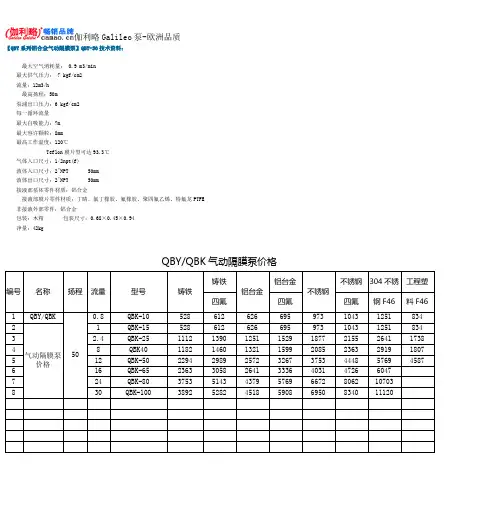

伽利略Galileo泵-欧洲品质【QBY系列铝合金气动隔膜泵】QBY-50技术资料：最大空气消耗量： 0.9 m3/min最大供气压力： 7 kgf/cm2流量：12m3/h最高扬程：50m泵浦出口压力：6 kgf/cm2每一循环流量最大自吸能力：7m最大容许颗粒：8mm最高工作温度：120℃Teflon膜片型可达93.3℃气体入口尺寸：1/2npt(f)液体入口尺寸：2"NPT 50mm液体出口尺寸：2"NPT 50mm接液部泵体零件材质：铝合金接液部膜片零件材质：丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE非接液外部零件：铝合金包装：木箱包装尺寸：0.68×0.45×0.94净量：42kgQBY/QBK气动隔膜泵价格编号名称扬程流量型号铸铁铸铁铝台金铝台金不锈钢不锈钢304不锈工程塑四氟四氟四氟钢F46 料F461 QBY/QBK50 0.8 QBK-10 528 612 626 695 973 1043 1251 8342气动隔膜泵价格1 QBK-15 528 612 626 695 973 1043 1251 8343 2.4 QBK-25 1112 1390 1251 1529 1877 2155 2641 17384 8 QBK40 1182 1460 1321 1599 2085 2363 2919 18075 12 QBK-50 2294 2989 2572 3267 3753 4448 5769 45876 16 QBK-65 2363 3058 2641 3336 4031 4726 60477 24 QBK-80 3753 5143 4379 5769 6672 8062 107038 30 QBK-100 3892 5282 4518 5908 6950 8340 11120。
气动隔膜泵型号意义及参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、QBK型气动隔膜泵产品概述:QBK气动隔膜泵是第三代气动双隔膜泵，具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6kg/cm2。
2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。
抽送泥浆、杂质时，对泵磨损甚微；3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7kg/cm2之间)：4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。
所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；5、不必用电．在易燃、易爆场所使用安全可靠；6、可以浸没在介质中工作：7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：1 0、本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。
1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，是国内久负盛名的生产水泵企业之一。
企业前身是上海一泵厂。
曾为宝钢、燕山石化、华北制药、大庆油田等许多国家重点工程提供了优质的产品。
2000年企业实行了股份制改革和法人治理结构改革,完成了向现代化企业制度的转变。
2003年通过中国质量认证中心ISO9001：2000版国际质量体系认证，现已在上海、北京、成都等十几个中心城市，建立了销售分公司办事处和完善的售后服务机构。
2.浙江亿能泵业有限公司浙江亿能泵业有限公司位于浙江温州永嘉县专业从事多级泵、管道泵、消防泵、供水设备，我们具有多年的多级泵相关产品与服务的销售和经验。
凭借专业的技术，诚信的经营，和不断创新的精神公司发展迅速。
在发展的同时公司不忘不断总结不断优化为客户的服务，和一如既往的热情赢得了新老客户的极高评价及青睐。
3.浙江名悦泵业科技有限公司浙江名悦泵业科技有限公司是一家专业制造WQ/QW，WQD无堵塞潜水排污泵、JYWQ 自动搅匀排污泵、 BWQ JPWQ不锈钢筒排污泵、EP轻便型排污泵、S型整体不锈钢排污泵和水泵铸件的企业，具有集科研、制造、销售为一体，拥有完善的质量管理体系，精湛的科研队伍，不断推出泵行业新的产品和新技术等优点。
公司秉承“质量是生命，创新是根基”的经营理念，不断优化产品性能，创新实践，推出受广大客户喜爱的新产品。
现有无尘安装车间、全自动水泵测试系统，公司员工严格执行相关质量标准，做到每台水泵出厂前经过严格的测试，保障每位客户的利益和方便。
同时，我们公司实行一条龙生产，水泵配件的铸造、加工、安装及测试全部由我们自己完成，保证高品质、高效率地完成客户的订单。
公司于二零零一年获得国家颁布的“全国工业产品生产许可证”。
4.杭州艾夫特泵业有限公司杭州艾夫特泵业有限公司是中新合资企业，2011年从新加波引进到中国，是管道离心泵，排污泵。
明，好让大家能够理解，这样对于日后的隔膜泵选型会有不错的帮助。
下面就请大家跟着小编一起来看看吧。
在讲解之前，我们要知道的是气动隔膜泵型号众多，且在不同的厂家所生产出来的隔膜泵在规格型号上面也会有所不同，为此小编就仅以沈泉牌的隔膜泵来为大家讲解。
气动隔膜泵是一种新型输送机械，是国内最新颖的一种泵类。
采用压缩空气为动力源，对于各种腐蚀性液体均可使用。

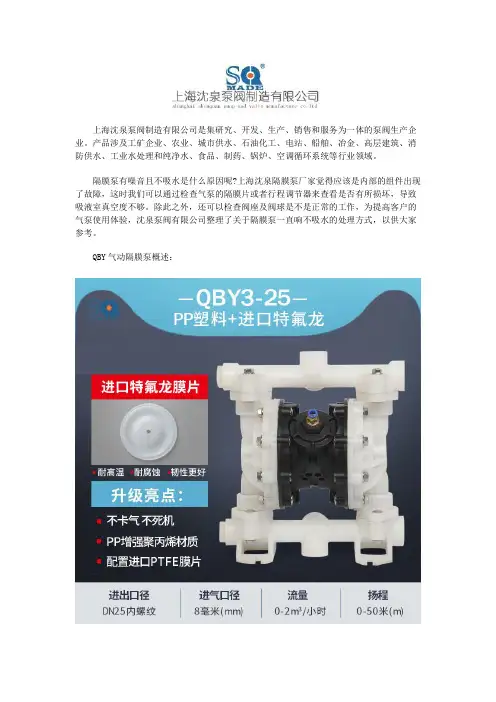

沈泉牌的气动隔膜泵在型号上分为QBY、QBK等两种型号。
QBY气动隔膜泵：这是上海沈泉所生产制造出来的一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。
其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。

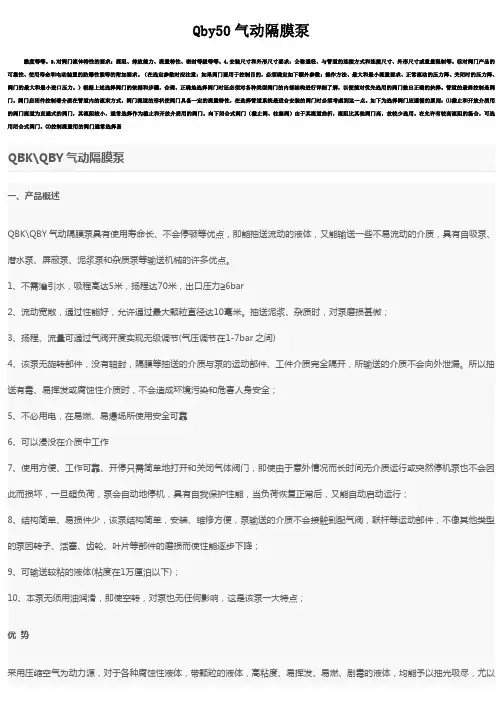

QBK气动隔膜泵：该泵引进美国先进技术，并结合多年生产经验，开发出了QBK新型隔膜泵系列产品。
该产品解决了QBY型传统隔膜泵最大的结构缺陷(外置配气阀，容易死机，而且配气阀使用寿命短)，QBK型使用内置配气阀，真正实现了永不死机，且结构紧凑，使用寿命长，维修方便，并在性能上远远超越了老式隔膜泵。
这两款气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
气动隔膜泵在材质上共有着四种材质选择：工程塑料、铝合金、不锈钢、铸铁。
而且还能根据用户所使用的液体介质来选择采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯等。
好了，以上便是关于气动隔膜泵型号参数说明的具体内容了，希望能够帮助到大家。
QBY气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点，是一种新型输送机械，是目前国内最新颖的一种泵类。
采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。
三种材质、铝合金、铸铁、不锈钢。
隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。
以满足不同用户的需要。
该泵自1986年投产以来，已被国内一千多家石油、化工、电子、陶纺织系统单位采用，安置在种特殊场合，用来抽送各种常规泵不能抽吸的介质，均取的了满意的效果。
主要特点1、不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/cm2;铝合金、不锈钢材质隔膜泵2、流动宽敞，通过性能好，允许通过最大颗粒直径达10mm。
抽送泥浆、杂质时，对泵磨损甚微3、扬程、流量可通过气阀开度实现无级调节（气压调节在1-7kgf/cm2之间）;4、该泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。
所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全;5、不必用电，在易燃、易爆场所使用安全可靠;6、可以浸没在介质中工作;7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，不旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又有自动启动运行;8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;9、可输送较粘的液体（粘度在1万厘泊以下）;10、本泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。
增强聚丙烯材质隔膜泵主要用途1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
气动隔膜泵型号及尺寸表上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!铸铁隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
一、铸铁气动隔膜泵特点1、气动隔膜泵不需灌引水．吸程高达5m．扬程达70m．出口压力≥6bar。
2、铸铁隔膜泵流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。
抽送泥浆、杂质时，对泵磨损甚微；3、铸铁隔膜泵扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)：4、铸铁隔膜泵无旋转部件，没有轴封，隔膜j|等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。
所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；5、铸铁隔膜泵不必用电．在易燃、易爆场所使用安全可靠；6、铸铁隔膜泵可以浸没在介质中工作：7、铸铁隔膜泵使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；8、气动双隔膜泵结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：9、铸铁隔膜泵可输送较粘的液体(粘度在1万厘泊以下)：1 0、铸铁隔膜泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。
气动隔膜泵工作原理详解及工作示意图发布于上海能宇泵阀制造有限公司气动隔膜泵工作原理是靠空压机将压缩空气输入隔膜泵的配气阀来驱动隔膜泵中间体内链接轴来带动隔膜泵泵体介质室内的隔膜泵膜片做横向拉伸运动来达到自吸介质的作用。
气动隔膜泵一般分两种，一种是QBY气动隔膜泵，俗称外置配气阀隔膜泵，从外观上看：中间有一个配气阀和一个导向阀，一般是被称为：“气室”，都设置在隔膜泵泵的中心部位。
另一种是QBK气动隔膜泵，俗称内置配气阀隔膜泵，因为从外观上看：只有中间一个配气阀，其他和QBY气动隔膜泵相同，两边隔排立柱和上下进出口管。
介质流动通过两个汇流管和外隔膜室，称为“介质室”。
介质在通过隔膜泵时，软密封球芯和阀座一开一关这使得每个外隔膜室交替地填充和排出，球芯和阀座对通过的压力差做出反应。
并且由于球芯和阀座的的软密封形式，还可以通过某些含小颗粒的介质。
气动隔膜泵工作原理当压缩空气通过配气阀让进入左隔膜介质室时，隔膜片受压向外推出，而形成压缩冲程，在压送部内的介质即受力离开左面外隔膜室经过球芯阀座和汇流管，而后由泵的出口端流出，出口位置可以是在顶部、底部、或侧面（可根据客户要求开孔或换管进出口方向）。
设置在每个外隔膜室的顶部或底部或共用一条进管和出管。
左右连个隔排立柱隔膜室靠吸口和出口接头连接起来，泵是采用自吸的来达到抽吸介质。
当左隔膜室隔膜片受压向推出时，隔膜链接轴在中间体内部拖动右隔膜向内缩回，充满流体，在这一循环动作完成后，配气阀将自动变换位置，使空气切换至另一隔膜室，反向重复上述循环动作，即两边隔膜室将因此呈现交替性的压缩冲程和抽送介质动作。
在实际运行中，配气阀内链接轴推动控制隔膜的交替动作增压。
在每次动作冲程后，配气阀将气源自动变换位置方向，使空气得以切换至另一边隔膜室，使两边隔膜室形成交替的吸液和压送冲程动作，隔膜膜片在液室内压缩做工，配气阀无油润滑油需求，洁净、干燥的空气更能提高泵的性能。

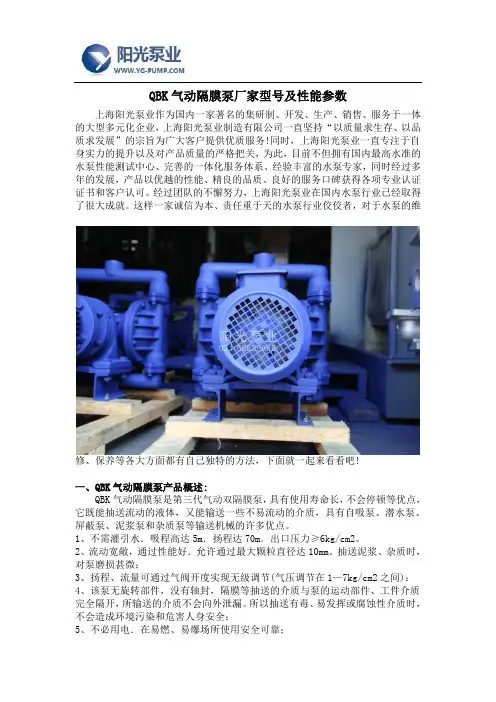

QBK气动隔膜泵厂家型号及性能参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、QBK气动隔膜泵产品概述:QBK气动隔膜泵是第三代气动双隔膜泵，具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6kg/cm2。
2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。
抽送泥浆、杂质时，对泵磨损甚微；3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7kg/cm2之间)：4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。
所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；5、不必用电．在易燃、易爆场所使用安全可靠；6、可以浸没在介质中工作：7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：9、可输送较粘的液体(粘度在1万厘泊以下)：10、本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。
气动隔膜泵型号意义及参数气动隔膜泵型号意义及参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、QBK型气动隔膜泵产品概述:QBK气动隔膜泵是第三代气动双隔膜泵，具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6kg/cm2。
2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。
抽送泥浆、杂质时，对泵磨损甚微；3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7kg/cm2之间)：4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。
所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；5、不必用电．在易燃、易爆场所使用安全可靠；6、可以浸没在介质中工作：7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降：1 0、本泵无须用油润滑，即使空转．对泵也无任何影响，这是该泵最大特点。
