实时时钟DS1302的原理与应用

ds1302的工作原理
DS1302是一款实时时钟芯片，它的工作原理基于振荡器和分频器的结合。

DS1302内置有一个32.768kHz的振荡器，它通过晶体的振荡来提供一个稳定的频率信号。

该频率信号被分频器分频为1Hz 的时间基准脉冲。

在工作时，DS1302通过上电复位电路初始化其内部寄存器。

然后，DS1302使用锁存器将振荡器输出的1Hz脉冲锁存到内部计数寄存器中。

计数寄存器以BCD（二进制编码十进制）的形式存储当前时间，包括年、月、日、小时、分钟和秒。

DS1302还具有一个写保护功能，可通过设置相应的控制寄存器位来使其处于只读模式，防止误操作或恶意更改。

为了确保数据的可靠性，DS1302将计数寄存器中的数据存储在内部的SRAM（静态随机存取存储器）中，并在断电时自动切换到备用电池供电模式，以保持数据的持久存储。

当外部电源重新接入时，DS1302会从SRAM中恢复数据，并通过锁存器将其重新加载到计数寄存器中。

除了主要的时钟功能外，DS1302还提供了定时器功能，可以设置定时器的触发时间和触发动作。

总的来说，DS1302的工作原理是通过内置的振荡器和分频器产生稳定的时钟脉冲，将时间数据以BCD格式存储在计数寄
存器中，并通过写保护和备用电池供电功能确保数据的可靠性和持久性。

ds1302时钟芯片工作原理DS1302时钟芯片是一种常用的DIY实用型芯片，主要应用于存储时间和日期信息，它主要包括时间端口、RTC控制程序和RTC配置存储器。

它是一款基于CMOS技术的钟表芯片，它具有极低功耗、更快速的实时时钟，可以支持多种实时时钟功能。

DS1302时钟芯片的工作原理是：第一步，通过时间端口，分别将时间和日期的信息放入RTC的存储器；第二步，RTC控制程序将时钟日期的信息，自动加1累加；第三步，RTC芯片输出实时有效的时间日期信息。

总的来说，DS1302时钟芯片使用简单，操作灵活，它可以设定各种常见的时间格式，数字形式显示24小时制时间、12小时制时间和星期，易于操作和读取，在DIY领域有着广泛的应用。

它有一个特性：它支持Real-time秒读取和转换，RTC为精确的实时计时。

，可以满足大多数系统的需求，更可以连接到外部的按钮或者传感器，实现RTC 功能的灵活扩展。

DS1302时钟芯片从原理上看，可以很好的保持系统的准确时间，同时它可以满足实时计算、定时操作，可以实现自动计算、自动节能和不同时间控制功能，是DIY领域的低成本解决方案，使得DIY领域的应用更加强大。

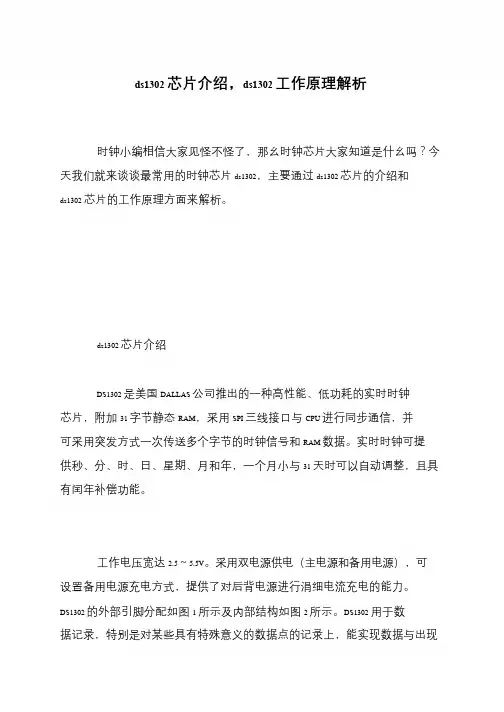

ds1302 芯片介绍，ds1302 工作原理解析
时钟小编相信大家见怪不怪了，那幺时钟芯片大家知道是什幺吗？今天我们就来谈谈最常用的时钟芯片ds1302，主要通过ds1302 芯片的介绍和ds1302 芯片的工作原理方面来解析。

ds1302 芯片介绍
DS1302 是美国DALLAS 公司推出的一种高性能、低功耗的实时时钟芯片，附加31 字节静态RAM，采用SPI 三线接口与CPU 进行同步通信，并可采用突发方式一次传送多个字节的时钟信号和RAM 数据。

实时时钟可提
供秒、分、时、日、星期、月和年，一个月小与31 天时可以自动调整，且具有闰年补偿功能。

工作电压宽达2.5～5.5V。

采用双电源供电（主电源和备用电源），可设置备用电源充电方式，提供了对后背电源进行涓细电流充电的能力。

DS1302 的外部引脚分配如图1 所示及内部结构如图2 所示。

DS1302 用于数据记录，特别是对某些具有特殊意义的数据点的记录上，能实现数据与出现。

实时时钟电路DS1302芯片的原理及应用DS1302是一种实时时钟（RTC）电路芯片，由Dallas Semiconductor （现被Maxim Integrated收购）设计和制造。

它提供了一个准确的时间和日期计时功能，适用于许多应用，例如电子设备、仪器仪表、通讯设备和计算机系统等。

DS1302芯片的原理如下：1.时钟发生器：DS1302芯片内部集成了一个时钟发生器电路，它使用外部XTAL晶体和一个频率分频器来产生准确的时钟信号。

晶体的频率通常为32.768kHz，这是由于此频率具有较好的稳定性。

2.电源管理：DS1302芯片可以使用3V到5.5V的电源供电。

它内部具有电源管理电路，可以自动切换到低功耗模式以延长电池寿命。

3.时间计数器：DS1302芯片内部包含一个时间计数器，用于计算并保存当前时间、日期和星期。

它采用24小时制，并提供了BCD编码的小时、分钟、秒、日、月和年信息。

4.控制和数据接口：DS1302芯片使用串行接口与外部器件进行通信，如微控制器或外部检测电路。

控制和数据信息通过三根线SCLK（串行时钟）、I/O（串行数据输入/输出）和CE（片选）进行传输。

5.电源备份：为了确保即使在电源中断的情况下仍能保持时间数据，DS1302芯片通过附带的外部电池来提供电源备份功能。

当主电源中断时，芯片会自动切换到电池供电模式，并将时间数据存储在内部RAM中。

DS1302芯片的应用包括但不限于以下几个方面：1.时钟和日历显示：DS1302芯片可以直接连接到LCD显示屏、LED显示器或数码管等设备，用于显示当前时间和日期。

2.定时控制：DS1302芯片可以用作定时器或闹钟，在特定的时间触发一些事件。

例如，可以使用它作为控制家庭设备的定时开关。

3.数据记录：由于DS1302芯片具有时间计数功能，它可以用于记录事件的时间戳，如数据采集、操作记录或系统状态记录。

4.电源失效保护：DS1302芯片的电源备份功能可确保即使在电源中断的情况下，时间数据也能被保存，以避免系统重新启动后时间重置的问题。

ds1302工作原理DS1302是一款广泛应用于实时时钟（RTC）模块的集成电路芯片，它的工作原理是如何实现的呢？接下来我们将详细介绍DS1302的工作原理。

DS1302的工作原理主要包括时钟信号的生成、时间数据的存储和读取以及电源管理等几个方面。

首先，我们来看时钟信号的生成。

DS1302内部集成了一个时钟发生器电路，它能够产生稳定的时钟信号，这个时钟信号的频率可以通过外部晶体振荡器来调节，一般情况下为32.768kHz。

这个时钟信号会被用于驱动DS1302内部的计数器，从而实现对时间的计时和计数。

其次，DS1302还具有时间数据的存储和读取功能。

它内部集成了31个静态RAM存储单元，用于存储年、月、日、时、分、秒等时间数据。

通过串行接口，我们可以向DS1302写入时间数据，也可以从中读取时间数据。

这样就实现了对时间的存储和读取，为实时时钟的功能提供了基础支持。

此外，DS1302还具有电源管理功能。

它可以通过外部电池或超级电容来提供备份电源，以保证在主电源断电的情况下，实时时钟模块仍能够正常工作，并且不会丢失时间数据。

这种设计保证了实时时钟的稳定性和可靠性。

总的来说，DS1302的工作原理是基于时钟信号的生成、时间数据的存储和读取以及电源管理等几个关键功能。

通过这些功能的协同作用，DS1302能够实现精准的时间计时和计数，并且在断电情况下能够保持时间数据的稳定和可靠。

这使得DS1302在很多领域都有着广泛的应用，比如电子钟表、温度计、湿度计等各种需要时间计时功能的设备中都可以看到DS1302的身影。

综上所述，DS1302作为一款实时时钟模块的集成电路芯片，其工作原理主要包括时钟信号的生成、时间数据的存储和读取以及电源管理等几个方面。

这些功能的协同作用使得DS1302能够稳定可靠地实现时间的计时和计数，为各种设备和系统提供了精准的时间支持。

ds1302工作原理DS1302是一款常用的实时时钟芯片，它具有精准的时间计数和存储功能，广泛应用于各种电子设备中。

本文将介绍DS1302的工作原理，帮助大家更好地理解这款芯片的工作方式。

DS1302芯片主要由时钟计数部分、RAM部分、控制逻辑部分和串行接口部分组成。

它采用了静态存储器和CMOS技术，具有低功耗、高稳定性和高精度的特点。

在DS1302中，时钟计数部分用于实时计数和存储时间，RAM部分用于存储控制寄存器和时钟/日历信息，控制逻辑部分用于控制整个芯片的工作，串行接口部分用于与微处理器进行通信。

DS1302的工作原理主要分为时钟计数和数据存储两个部分。

在时钟计数部分，DS1302通过外接的晶体振荡器产生稳定的时钟信号，并通过分频器将时钟信号分频为1Hz的脉冲信号，然后将脉冲信号送入计数器进行计数。

计数器将计数结果存储在时钟/日历寄存器中，以实现对时间的精准计数。

在数据存储部分，DS1302将时钟/日历信息存储在RAM中，并通过控制逻辑部分实现对RAM的读写操作，从而实现对时间和日期信息的存储和更新。

在实际应用中，DS1302通常与微处理器或单片机相结合，通过串行接口进行通信。

微处理器可以通过串行接口向DS1302发送读写命令和数据，从而实现对DS1302的配置和控制。

DS1302可以通过串行接口向微处理器发送当前的时间和日期信息，从而实现对时间的显示和记录。

总的来说，DS1302的工作原理是通过时钟计数和数据存储实现对时间和日期的精准计数和存储。

它具有精准、稳定、低功耗的特点，广泛应用于各种电子设备中。

通过了解DS1302的工作原理，可以更好地应用和设计相关的电子设备，从而提高设备的性能和稳定性。

希望本文能够帮助大家更好地理解DS1302的工作原理，为相关电子设备的设计和应用提供参考和帮助。

感谢大家的阅读！。

实时时钟电路DS1302芯片的原理及应用DS1302芯片是一种低功耗的实时时钟(RTC)电路。

它包含了一个真正的时钟/日历芯片和31个静态RAM存储单元，用于存储时钟和日期信息。

DS1302芯片的工作电压范围为2.0V至5.5V，并且具有极低的功耗，非常适合于移动电子设备和电池供电的应用。

DS1302芯片的原理如下：1.时钟发生器：DS1302芯片内部具有一个实时时钟发生器，它通过晶振和电容电路生成稳定的振荡信号，用于计时。

2.时钟/计时电路：DS1302芯片内部的时钟/计时电路可以精确地计算并保持当前的时间和日期。

它具有秒、分钟、小时、日期、月份、星期和年份等不同的计时单元。

3.RAM存储单元：DS1302芯片包含31个静态RAM存储单元，用于存储时钟和日期信息。

这些存储单元可以通过SPI接口进行读写操作，并且在断电情况下也能够保持数据。

4.控制接口：DS1302芯片通过3线接口与微控制器通信，包括一个时钟线、一个数据线和一个使能线。

这种接口使得与微控制器的通信非常简单，并且能够高效地读写时钟和日期信息以及控制芯片的其他功能。

DS1302芯片的应用如下：1.实时时钟：DS1302芯片可以用作电子设备中的实时时钟。

例如，它可以用于计算机、嵌入式系统、电子游戏等设备中，以提供准确的时间和日期信息。

2.定时器：DS1302芯片的计时功能可以用于设计各种定时器应用。

例如，它可以用于计时器、倒计时器、定时开关等应用中，以实现定时功能。

3.时钟显示：DS1302芯片可以与显示模块结合使用，用于显示当前的时间和日期。

例如，它可以用于数字钟、计时器、时钟频率计等应用中。

4.能量管理：由于DS1302芯片具有低功耗特性，因此它可以用于电池供电的设备中，以实现节能的能量管理策略。

例如，它可以用于手持设备、无线传感器网络等应用中，以延长电池寿命。

综上所述，DS1302芯片是一种低功耗的实时时钟电路，具有精确计时、可靠存储和简单接口等优点，适用于计时、显示和能量管理等各种应用中。

给出DS1302的典型应用原理图1. 概述本文将介绍DS1302实时时钟芯片的典型应用原理图。

DS1302是一款非易失性实时时钟芯片，在许多电子产品中被广泛使用。

它具有低功耗、精确计时等优点，适用于需要具备时间功能的电路设计。

2. DS1302原理图下面是DS1302的典型应用原理图（供参考）：电源电路:--------------VCC --- 5V电源GND --- 接地--------------数据通信和控制线:---------------------------RST --- 复位信号IO --- 数据输入/输出SCLK --- 时钟信号CE --- 芯片使能信号---------------------------外部时钟电路:--------------------R --- 32.768kHz晶振C --- 晶振接地--------------------3. DS1302应用原理图解析•电源电路：DS1302芯片需要提供5V电源和接地，确保芯片正常工作。

•数据通信和控制线：RST、IO、SCLK和CE是DS1302与其他电路进行数据通信和控制的接口线。

RST用于复位芯片，IO用于数据的输入和输出，SCLK为时钟信号，CE为芯片的使能信号。

•外部时钟电路：DS1302芯片需要连接一个外部的32.768kHz晶振，以提供精确的时钟输入。

4. DS1302应用原理图使用说明1.连接电源电路：将VCC引脚连接至5V电源，将GND引脚连接至接地。

2.连接数据通信和控制线：根据实际需求，将RST、IO、SCLK和CE引脚连接至其他电路。

3.连接外部时钟电路：将R引脚连接至外部32.768kHz晶振，将C引脚接地。

5. 注意事项•在连接DS1302芯片时，务必确保正确连接电源和接地，以避免芯片损坏。

•在连接数据通信和控制线时，需要按照芯片的说明书来引脚连接，避免误接或引脚连接错误。

•外部时钟电路的连接需要注意晶振的正确极性，并确保晶振稳定工作。

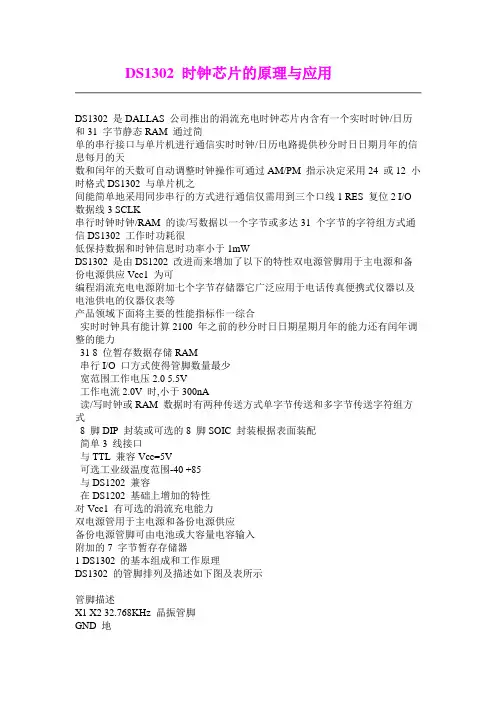

DS1302 时钟芯片的原理与应用DS1302 是DALLAS 公司推出的涓流充电时钟芯片内含有一个实时时钟/日历和31 字节静态RAM 通过简单的串行接口与单片机进行通信实时时钟/日历电路提供秒分时日日期月年的信息每月的天数和闰年的天数可自动调整时钟操作可通过AM/PM 指示决定采用24 或12 小时格式DS1302 与单片机之间能简单地采用同步串行的方式进行通信仅需用到三个口线1 RES 复位2 I/O 数据线3 SCLK串行时钟时钟/RAM 的读/写数据以一个字节或多达31 个字节的字符组方式通信DS1302 工作时功耗很低保持数据和时钟信息时功率小于1mWDS1302 是由DS1202 改进而来增加了以下的特性双电源管脚用于主电源和备份电源供应Vcc1 为可编程涓流充电电源附加七个字节存储器它广泛应用于电话传真便携式仪器以及电池供电的仪器仪表等产品领域下面将主要的性能指标作一综合实时时钟具有能计算2100 年之前的秒分时日日期星期月年的能力还有闰年调整的能力31 8 位暂存数据存储RAM串行I/O 口方式使得管脚数量最少宽范围工作电压2.0 5.5V工作电流2.0V 时,小于300nA读/写时钟或RAM 数据时有两种传送方式单字节传送和多字节传送字符组方式8 脚DIP 封装或可选的8 脚SOIC 封装根据表面装配简单3 线接口与TTL 兼容Vcc=5V可选工业级温度范围-40 +85与DS1202 兼容在DS1202 基础上增加的特性对Vcc1 有可选的涓流充电能力双电源管用于主电源和备份电源供应备份电源管脚可由电池或大容量电容输入附加的7 字节暂存存储器1 DS1302 的基本组成和工作原理DS1302 的管脚排列及描述如下图及表所示管脚描述X1 X2 32.768KHz 晶振管脚GND 地RST 复位脚I/O 数据输入/输出引脚SCLK 串行时钟Vcc1,Vcc2 电源供电管脚订单信息部分# 描述DS1302 串行时钟芯片8 脚DIPDS1302S 串行时钟芯片8 脚SOIC 200milDS1302Z 串行时钟芯片8 脚SOIC 150mil2. DS1302 内部寄存器CH: 时钟停止位寄存器2 的第7 位12/24 小时标志CH=0 振荡器工作允许bit7=1,12 小时模式CH=1 振荡器停止bit7=0,24 小时模式WP: 写保护位寄存器2 的第5 位:AM/PM 定义WP=0 寄存器数据能够写入AP=1 下午模式WP=1 寄存器数据不能写入AP=0 上午模式TCS: 涓流充电选择DS: 二极管选择位TCS=1010 使能涓流充电DS=01 选择一个二极管TCS=其它禁止涓流充电DS=10 选择两个二极管DS=00 或11, 即使TCS=1010, 充电功能也被禁止RS 位电阻典型位00 没有没有01 R1 2K10 R2 4K11 R3 8K管脚配置DS1302 与微控制器的接口软件及功能应用举例下面首先给出基本的接口软件然后举例说明各种功能的应用1 写保护寄存器操作当写保护寄存器的最高位为0 时允许数据写入寄存器写保护寄存器可以通过命令字节8E 8F 来规定禁止写入/读出写保护位不能在多字节传送模式下写入Write_Enable:MOV Command,#8Eh ;命令字节为8EMOV ByteCnt,#1 ;单字节传送模式MOV R0,#XmtDat 数据地址覆给R0MOV XmtDat,#00h 数据内容为0 写入允许ACALL Send_Byte 调用写入数据子程序RET 返回调用本子程序处当写保护寄存器的最高位为1 时禁止数据写入寄存器Write_Disable:MOV Command,#8Eh ;命令字节为8EMOV ByteCnt,#1 ;单字节传送模式MOV R0,#XmtDat 数据地址覆给R0MOV XmtDat,#80h 数据内容为80h 禁止写入ACALL Send_Byte 调用写入数据子程序RET 返回调用本子程序处以上程序调用了基本数据发送(Send_Byte)模块及一些内存单元定义, 其源程序清单在附录中给出下面的程序亦使用了这个模块2 时钟停止位操作当把秒寄存器的第7 位时钟停止位设置为0 时起动时钟开始Osc_Enable:MOV Command,#80h ; 命令字节为80MOV ByteCnt,#1 ; 单字节传送模式MOV R0,#XmtDat 数据地址覆给R0MOV XmtDat,#00h 数据内容为0 振荡器工作允许ACALL Send_Byte 调用写入数据子程序RET 返回调用本子程序处当把秒寄存器的第7 位时钟停止位设置为1 时时钟振荡器停止HT1380 进入低功耗方式Osc_Disable:MOV Command,#80h ;命令字节为80MOV ByteCnt,#1 ;单字节传送模式MOV R0,#XmtDat 数据地址覆给R0MOV XmtDat,#80h 数据内容为80h 振荡器停止ACALL Send_Byte 调用写入数据子程序RET 返回调用本子程序处3. 多字节传送方式当命令字节为BE 或BF 时DS1302 工作在多字节传送模式8 个时钟/日历寄存器从寄存器0 地址开始连续读写从0 位开始的数据当命令字节为FE 或FF 时DS1302 工作在多字节RAM 传送模式31 个RAM 寄存器从0 地址开始连续读写从0 位开始的数据例如写入00 年6 月21 日星期三13 时59 分59 秒程序设置如下Write_Multiplebyte:MOV Command,#0BEh ;命令字节为BEhMOV ByteCnt,#8 ;多字节写入模式此模块为8 个MOV R0,#XmtDat 数据地址覆给R0MOV XmtDat,#59h 秒单元内容为59hMOV XmtDat+1,#59h 分单元内容为59hMOV XmtDat+2,#13h 时单元内容为13hMOV XmtDat+3,#21h 日期单元内容为21hMOV XmtDat+4,#06h 月单元内容为06hMOV XmtDat+5,#03h 星期单元内容为03hMOV XmtDat+6,#0 年单元内容为00hMOV XmtDat+7,#0 写保护单元内容为00hACALL Send_Byte 调用写入数据子程序RET 返回调用本子程序处读出寄存器0-7 的内容程序设置如下Read_Multiplebyte:MOV Command,#0BFh ;命令字节为BFhMOV ByteCnt,#8 ;多字节读出模式此模块为8 个MOV R1,#RcvDat 数据地址覆给R1ACALL Receive_Byte 调用读出数据子程序RET 返回调用本子程序处以上程序调用了基本数据接收(Receive_Byte)模块及一些内存单元定义, 其源程序清单在附录中给出下面的程序亦使用了这个模块4. 单字节传送方式例如写入8 时12 小时模式程序设置如下Write_Singlebyte:MOV Command,#84h ; 命令字节为84hMOV ByteCnt,#1 ; 单字节传送模式MOV R0,#XmtDat 数据地址覆给R0MOV XmtDat,#88h 数据内容为88hACALL Send_Byte 调用写入数据子程序RET 返回调用本子程序处上面所列出的程序模块Write_Enable Write_Disable Osc_Enable Osc_Disable与单字节写入模块Write_Singlebyte 的程序架构完全相同仅只是几个入口参数不同本文是为了强调功能使用的不同才将其分为不同模块另外,与涓流充电相关的设定也是单字节操作方式,这里就不再单独列出,用户在使用中可灵活简略下面模块举例说明如何单字节读出小时单元的内容.Read_Singlebyte:MOV Command,#85h ; 命令字节为85hMOV ByteCnt,#1 ; 单字节传送模式MOV R1,#RcvDat 数据地址覆给R1ACALL Receive_Byte 调用读出数据子程序RET 返回调用本子程序处DS1302 应用电路原理图P87LPC764 单片机选取内部振荡及内部复位电路附录数据发送与接收模块源程序清单; CPU 工作频率最大不超过20MHz;******************************************************************** ************************; P87LPC762/4 主控器发送接受数据程序; 说明本程序是利用Philips 公司的P87LPC764 单片机任何具有51 内核或其它合适的单片机都可在此作为主控器的普通I/O 口(如P1.2/P1.3/P1.4)实现总线的功能对总线上的器件本程序采用DS1302进行读写操作命令字节在Command 传送字节数在ByteCnt 中所发送的数据在XmtDat 中所接收的数据在RcvDat 中;******************************************************************** ************************;P87LPC762/4 主控器总线发送接受数据程序头文件;内存数据定义BitCnt data 30h ; 数据位计数器ByteCnt data 31h ; 数据字节计数器Command data 32h ; 命令字节地址RcvDat DATA 40H ; 接收数据缓冲区XmtDat DATA 50H ; 发送数据缓冲区;端口位定义IO_DATA bit P1.3 ; 数据传送总线SCLK bit P1.4 ; 时钟控制总线RST bit P1.2 ; 复位总线;******************************************************************** ************************;发送数据程序;名称:Send_Byte;描述:发送ByteCnt 个字节给被控器DS1302;命令字节地址在Command 中;所发送数据的字节数在ByteCnt 中发送的数据在XmtDat 缓冲区中;******************************************************************** ************************Send_Byte:CLR RST ;复位引脚为低电平所有数据传送终止NOPCLR SCLK 清时钟总线NOPSETB RST ;复位引脚为高电平逻辑控制有效NOPMOV A,Command 准备发送命令字节MOV BitCnt,#08h 传送位数为8S_Byte0:RRC A 将最低位传送给进位位CMOV IO_DATA,C 位传送至数据总线NOPSETB SCLK 时钟上升沿发送数据有效NOPCLR SCLK 清时钟总线DJNZ BitCnt,S_Byte0 位传送未完毕则继续NOPS_Byte1: 准备发送数据MOV A,@R0 传送数据过程与传送命令相同MOV BitCnt,#08hS_Byte2:RRC AMOV IO_DATA,CNOPSETB SCLKNOPCLR SCLKDJNZ BitCnt,S_Byte2INC R0 发送数据的内存地址加1DJNZ ByteCnt,S_Byte1 字节传送未完毕则继续NOPCLR RST 逻辑操作完毕清RSTRET;******************************************************************** *******************;接收数据程序;;名称:Receive_Byte;描述:从被控器DS1302 接收ByteCnt 个字节数据;命令字节地址在Command 中;所接收数据的字节数在ByteCnt 中接收的数据在RcvDat 缓冲区中;******************************************************************** ***************Receive_Byte:CLR RST ;复位引脚为低电平所有数据传送终止NOPCLR SCLK 清时钟总线NOPSETB RST ;复位引脚为高电平逻辑控制有效MOV A,Command 准备发送命令字节MOV BitCnt,#08h 传送位数为8R_Byte0:RRC A 将最低位传送给进位位CMOV IO_DATA,C 位传送至数据总线NOPSETB SCLK 时钟上升沿发送数据有效NOPCLR SCLK 清时钟总线DJNZ BitCnt,R_Byte0 位传送未完毕则继续NOPR_Byte1: 准备接收数据CLR A 清类加器CLR C 清进位位CMOV BitCnt,#08h 接收位数为8R_Byte2:NOPMOV C,IO_DATA 数据总线上的数据传送给CRRC A 从最低位接收数据SETB SCLK 时钟总线置高NOPCLR SCLK 时钟下降沿接收数据有效DJNZ BitCnt,R_Byte2 位接收未完毕则继续MOV @R1,A 接收到的完整数据字节放入接收内存缓冲区INC R1 接收数据的内存地址加1DJNZ ByteCnt,R_Byte1 字节接收未完毕则继续NOPCLR RST 逻辑操作完毕清RSTRETEND(文章出处电子爱好者）。

实时时钟电路DS1302的原理及应用2 DS1302的结构及工作原理DS1302 是美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟电路，它可以对年、月、日、周日、时、分、秒进行计时，具有闰年补偿功能，工作电压为2.5V～5.5V。

采用三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号或RAM数据。

DS1302内部有一个31×8的用于临时性存放数据的RAM寄存器。

DS1302是DS1202的升级产品，与DS1202兼容，但增加了主电源/后背电源双电源引脚，同时提供了对后背电源进行涓细电流充电的能力。

2.1 引脚功能及结构图1示出DS1302的引脚排列,其中Vcc1为后备电源，VCC2为主电源。

在主电源关闭的情况下，也能保持时钟的连续运行。

DS1302由Vcc1或Vcc2两者中的较大者供电。

当Vcc2大于Vcc1＋0.2V时，Vcc2给DS1302供电。

当Vcc2小于Vcc1时，DS1302由Vcc1供电。

X1和X2是振荡源，外接32.768kHz晶振。

RST是复位/片选线，通过把RST输入驱动置高电平来启动所有的数据传送。

RST输入有两种功能：首先，R ST接通控制逻辑，允许地址/命令序列送入移位寄存器；其次，RST提供终止单字节或多字节数据的传送手段。

当RST为高电平时，所有的数据传送被初始化，允许对DS1302进行操作。

如果在传送过程中RST置为低电平，则会终止此次数据传送，I/O引脚变为高阻态。

上电运行时，在Vcc≥2.5V之前，RST必须保持低电平。

只有在SCLK为低电平时，才能将RST置为高电平。

I/O为串行数据输入输出端(双向)，后面有详细说明。

SCLK始终是输入端。

2.2 DS1302的控制字节DS1302 的控制字如图2所示。

控制字节的最高有效位(位7)必须是逻辑1，如果它为0，则不能把数据写入DS1302中，位6如果为0，则表示存取日历时钟数据，为1表示存取RAM数据;位5至位1指示操作单元的地址;最低有效位(位0)如为0表示要进行写操作，为1表示进行读操作，控制字节总是从最低位开始输出。

DS1302实时时钟原理与应用
1.原理：
DS1302实时时钟通过一个简单的三线接口与微控制器相连，这三根
线分别是：数据线、时钟线和复位线。

通过这三根线，微控制器可以向
DS1302写入和读取时钟和日期信息。

具体的通信协议可以通过发送特定
的命令字节来实现。

当写入数据时，数据线的电平可以提供有效数据，而
时钟线的上升沿控制数据的传输。

当读取数据时，数据线的电平会反映
DS1302存储器中的信息。

2.应用：
a.数字时钟和日期显示器：DS1302实时时钟可以用来驱动数字时钟
和日期显示器，供人们查看当前时间和日期。

b.考勤系统：DS1302实时时钟可以用来记录员工的考勤信息，如签
到和签退时间。

c.定时器：DS1302实时时钟可以用来控制各种定时器，如定时开关、定时器插座等。

d.定时报警器：使用DS1302实时时钟可以实现定时报警功能，如定
时提醒服药、定时关机等。

e.温度和湿度监测：结合温湿度传感器，DS1302实时时钟可以用来
记录环境的温度和湿度信息，并提供时间戳。

f.数据日志记录器：DS1302实时时钟可以用来记录各种传感器的数据，并提供时间戳，以便后续分析和处理。

总之，DS1302实时时钟是一种非常实用的集成电路，具有精确和可靠的时间计量功能。

它可以广泛应用于各种需要时间记录和计量的电子设备和系统中。

通过合理的设计和应用，我们可以充分发挥DS1302实时时钟的功能，提高系统的可靠性和稳定性。

实时时钟芯片DS1302
DS1302 是一种三线制的串行时钟芯片，即CE（片选）,SCLK（时钟）,
I/O（双向数据）。

从严格意义上来说，它不是SPI 总线类型的，因为SPI 的数
据线的输入输出是分开的，但是我们操作的时候可以用带SPI 的硬件接口的MCU，比如PIC16F877 的MSSP 模块。

命令字节的基本格式
存储器结构
需要注意的地方：
1.在上电时，RST 必须为逻辑0 直至Vcc>
2.0V。

同时SCLK 在RST 驱动至逻辑1 状态时必须为逻辑0。

2.数据输入是在SCLK 的上升沿，数据输出是在SCLK 的下降沿。

3.传输方式：低位先传输。

4.时钟运行：秒寄存器的最高位（BIT7）是作为时钟控制位，当为逻辑1 时，时钟停止，为0 时钟运行。

所以如果要时钟运行的话就必须将秒寄存器的最高
位清0
5.12/24 小时模式：小时寄存器的第7 位（最高位）是选择12 小时制还是24 小时制。

当为逻辑1 时选择12 小时，逻辑0 选择24 小时。

当为12 小时制时，小时寄存器的第5 位用来表示上午AM 和下午PM，逻辑1 的时候表示PM，
逻辑0 的时候表示AM。

6.在企图对DS1302 操作之前，必须将WP 位清零。

7.读写模式：有两种模式，可以单字节读写，以及连续多字节读写（burst mode）。

在连续多字节读写时，即burst mode，地址是必须从地址0 的0 位开。

DS1302是Dallas公司生产的一种实时时钟芯片。

它通过串行方式与单片机进行数据传送，能够向单片机提供包括秒、分、时、日、月、年等在内的实时时间信息，并可对月末日期、闰年天数自动进行调整；它还拥有用于主电源和备份电源的双电源引脚，在主电源关闭的情况下，也能保持时钟的连续运行。

另外，它还能提供31字节的用于高速数据暂存的RAM。

鉴于上述特点，DS1302已在许多单片机系统中得到应用，为系统提供所需的实时时钟信息。

一、DS1302的主要特性1. 引脚排列500)this.width=500 border=0>图1 DS1302引脚排列图DS1302的引脚排列如图1所示，各引脚的功能如下：X1，X2——32768Hz晶振引脚端；RST——复位端；I/O——数据输入/输出端；SCLK——串行时钟端；GND——地；VCC2，VCC1——主电源与后备电源引脚端。

2. 主要功能DS1302时钟芯片内主要包括移位寄存器、控制逻辑电路、振荡器、实时时钟电路以及用于高速暂存的31字节RAM。

DS1302与单片机系统的数据传送依靠RST，I/O，SCLK三根端线即可完成。

其工作过程可概括为：首先系统RST引脚驱动至高电平，然后在作用于SCLK时钟脉冲的作用下，通过I/O引脚向DS1302输入地址/命令字节，随后再在SCLK时钟脉冲的配合下，从I/O引脚写入或读出相应的数据字节。

因此,其与单片机之间的数据传送是十分容易实现的。

二、时钟的产生及存在的问题(1) 在实际使用中，我们发现DS1302的工作情况不够稳定，主要表现在实时时间的传送有时会出现误差，有时甚至整个芯片停止工作。

我们对DS1302的工作电路进行了分析，其与单片机系统的连接如图2所示。

从图中可以看出，DS1302的外部电路十分简单，惟一外接的元件是32768Hz的晶振。

通过实验我们发现：当外接晶振电路振荡时，DS1302计时正确；当外接晶振电路停振时，DS1302计时停止。

时钟芯片ds1302
时钟芯片DS1302是一种具有实时时钟（RTC）功能的集成电路。

该芯片由Maxim Integrated公司生产，广泛用于各种电子
设备中，包括计算机、电视、仪表盘等。

DS1302的主要特性如下：
1. 时钟功能：DS1302可以提供准确的时间和日期信息，并能
够自动调整闰年。

2. 电源管理：芯片内部集成了电源管理电路，可以有效地管理电池的使用，以延长电池寿命。

3. 低功耗：DS1302在运行时非常省电，可通过外部电池供电，在断电时仍能维持时钟运行。

4. 串行接口：芯片通过串行接口与主控制器（如微处理器或单片机）进行通信，方便集成到各种系统中。

5. 多种时间格式：DS1302支持24小时制和12小时制的时间
显示，可以根据需要选择合适的格式。

6. 报警功能：芯片内置了报警功能，可在特定的时间点触发外部中断，用于提醒用户进行相关操作。

7. 温度补偿：DS1302能够通过内部温度传感器进行温度补偿，以提高时钟的准确性。

总的来说，DS1302是一款功能强大且易于使用的时钟芯片，
可以在各种电子设备中提供准确的时间和日期信息。

它的特点包括低功耗、实时时钟功能、串行接口以及报警功能等，非常适合用于需要精准时间计算和管理的应用。

DS1302中文手册一、简介DS1302是一种实时时钟芯片，主要用于计算机系统、通信设备、智能家居等领域。

本手册旨在提供DS1302的详细说明和操作方法，帮助用户正确使用该芯片。

二、芯片特性1. 基本特性：- 日期格式：年-月-日- 时间格式：时:分:秒- 温度测量范围：-55℃至+125℃- 时钟频率：32768Hz2. 时钟控制：- 时钟源选择：外部或内部- 时钟暂停功能- 时钟调制功能三、引脚定义DS1302具有8个引脚，分别为：1. X1：外部时钟输入端2. X2：外部时钟输出端3. Vcc：供电正极4. GND：地5. SDA：串行数据输入/输出端6. SCLK：串行数据时钟输入端7. RST：复位控制端8. BAT：电池输入端四、工作原理DS1302基于Bipolar CMOS技术，通过外部提供的时钟信号进行时间计数和存储。

芯片内部包含时钟控制电路、RAM存储器、温度计和时钟计数器等功能模块，通过串行通信协议与外部设备进行数据传输。

五、使用方法1. 芯片初始化：- 将X1和X2连接外部时钟源- Vcc与电源正极相连- GND与地相连2. 设定时间：- 通过串行数据输入将年、月、日、时、分、秒信息写入相应寄存器- 通过串行数据输入将温度信息写入相应寄存器（可选）3. 读取时间：- 通过串行数据输出获取年、月、日、时、分、秒信息- 通过串行数据输出获取温度信息（可选）4. 设置时钟暂停：- 通过串行数据输入将时钟控制字节写入相应寄存器控制位，实现时钟暂停功能5. 时钟调制：- 通过串行数据输入将时钟调制字节写入相应寄存器控制位，实现时钟调制功能六、注意事项1. 确保正确接线，避免短路或浮空引脚2. 使用合适的外部时钟源，确保时钟的准确性3. 避免频繁的读写操作，以延长芯片的使用寿命4. 根据实际需求进行合理设置，避免不必要的功能开启5. 定期校准芯片时间，确保准确性七、总结本手册介绍了DS1302的特性、引脚定义、工作原理以及使用方法，并提供了一些注意事项供用户参考。
