轻型直流输电的应用【摘要】本文主要阐述的是轻型直流输电的应用。
先概述了轻型直流输电的特点及优势，然后介绍了其对应的各种应用场合。
选取了其中一种应用，vsc-hvdc应用于清洁能源（以海上风电为例），进行了详细的阐述。
最后介绍了轻型直流输电在我国的应用前景。
【关键词】轻型直流输电；应用；海上风电；应用前景1 轻型直流输电应用概述1.1轻型直流输电特点轻型直流输电技术是一种基于可关断电力电子器件电压源换流器（vsc）和脉宽调制技术的直流输电技术。
轻型直流输电的特点和优势主要有:①控制灵活，可以独立的控制有功功率和无功功率；②可以工作在无源逆变方式，受端可以使无源网络；可以灵活控制潮流方向；不增加系统短路功率；通过模块化设计使hvdc light的设计、生产、安装和调试周期的缩短，换流站占地面积更小；⑥每个站可以独立控制，易于实现无人值守。
1.2轻型直流输电的应用场合基于以上提到的hvdc light的特点和优势，轻型直流输电的主要应用场合有：（1）清洁能源发电。
受环境条件限制，清洁能源发电一般装机容量小、供电质量不高并且远离主网，如中小型水电厂、风力发电站（含海上风力发电站）、潮汐电站、太阳能电站等，由于其运营成本很高以及交流线路输送能力偏低等原因使采用交流互联方案在经济和技术上均难以满足要求，利用轻型直流输电与主网实现互联是充分利用可再生能源的最佳方式，有利于保护环境。
（2）提高配电网电能质量。
非线性负荷和冲击性负荷使配电网产生电能质量问题，如谐波污染、电压间断、电压凹陷、突起以及波形闪变等问题，使一些敏感设备如工业过程控制装置、现代化办公设备、电子安全系统等失灵，造成很大的经济损失，轻型直流输电可分别快速控制有功、无功的能力并能够保持电压基本不变，使电压、电流满足电能质量标准要求，将是未来改善配网电能质量的有效措施。
（3）异步连接。
比邻两交流系统异步运行时不能交换功率，无法相互提供多余的发电容量，须各有独立的调峰电厂。

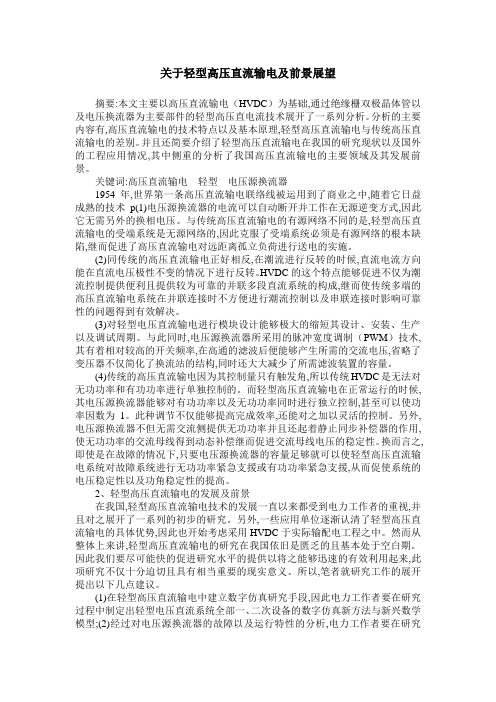

关于轻型高压直流输电及前景展望摘要:本文主要以高压直流输电（HVDC）为基础,通过绝缘栅双极晶体管以及电压换流器为主要部件的轻型高压直电流技术展开了一系列分析。
分析的主要内容有,高压直流输电的技术特点以及基本原理,轻型高压直流输电与传统高压直流输电的差别。
并且还简要介绍了轻型高压直流输电在我国的研究现状以及国外的工程应用情况,其中侧重的分析了我国高压直流输电的主要领域及其发展前景。
关键词:高压直流输电轻型电压源换流器1954年,世界第一条高压直流输电联络线被运用到了商业之中,随着它日益成熟的技术p(1)电压源换流器的电流可以自动断开并工作在无源逆变方式,因此它无需另外的换相电压。
与传统高压直流输电的有源网络不同的是,轻型高压直流输电的受端系统是无源网络的,因此克服了受端系统必须是有源网络的根本缺陷,继而促进了高压直流输电对远距离孤立负荷进行送电的实施。
(2)同传统的高压直流输电正好相反,在潮流进行反转的时候,直流电流方向能在直流电压极性不变的情况下进行反转。
HVDC的这个特点能够促进不仅为潮流控制提供便利且提供较为可靠的并联多段直流系统的构成,继而使传统多端的高压直流输电系统在并联连接时不方便进行潮流控制以及串联连接时影响可靠性的问题得到有效解决。
(3)对轻型电压直流输电进行模块设计能够极大的缩短其设计、安装、生产以及调试周期。
与此同时,电压源换流器所采用的脉冲宽度调制（PWM）技术,其有着相对较高的开关频率,在高通的滤波后便能够产生所需的交流电压,省略了变压器不仅简化了换流站的结构,同时还大大减少了所需滤波装置的容量。
(4)传统的高压直流输电因为其控制量只有触发角,所以传统HVDC是无法对无功功率和有功功率进行单独控制的。
而轻型高压直流输电在正常运行的时候,其电压源换流器能够对有功功率以及无功功率同时进行独立控制,甚至可以使功率因数为1。
此种调节不仅能够提高完成效率,还能对之加以灵活的控制。
另外,电压源换流器不但无需交流侧提供无功功率并且还起着静止同步补偿器的作用,使无功功率的交流母线得到动态补偿继而促进交流母线电压的稳定性。
海上风电场轻型直流输电低电压穿越研究摘要：轻型直流输电技术解决了海上风电场传统交流并网方式下需要大量无功补偿的问题，但是轻型直流输电能够否满足风电场并网的要求是一个新的课题。
风电场并网运行过程中要求其满足低电压穿越能力，本文将以双馈风力发电机为例，研究其通过轻型直流输电技术并网情况下的低电压穿越能力。
文章通过对双馈风电机组及轻型直流输电系统进行数学模型分析的基础上，研究了其控制策略，通过内、外环pid控制策略实现了海上风电场并网。
通过仿真分析，内外环pid控制策略能够满足海上风电场低电压穿越能力要求。
关键词：海上风电场，轻型直流输电技术，低电压穿越abstract: vsc-hvdc technology solve the problem that the wind farm connecting with grid through ac system need a lot of reactive power compensation. but a new topic whether the vsc-hvdc can meet the requirements of wind farms connecting with grid.圀椀渀搀 farms connecting with grid need to meet the requirements that low voltage ride through capability. as an example the double-fed machine, this paper studies the low voltage ride through capability of wind farm connecting with grid through hvdc.based on the analysis of mathematical models of double-fed wind turbine and hvdc system, this article studies the control strategy, through inner and outerpid control strategy to achieve the offshore wind farm connecting with grid.吀栀爀漀甀最栀 simulation analysis, inside and outside the loop pid control strategy can meet the requirements in case of low voltage ride through capability.keywords: offshore wind farm, hvdc light technology, low voltage ride through前言双馈电机（dfig）的变速恒频风力发电技术具有提高发电效率、风力机捕获功率损耗低，改善电能质量等优点，有着广泛的发展前景。
电力电子技术在高压领域应用概况(一)电力电子技术在电力传输系统及在高压电器中的应用已十分广泛，已经显示出它越来越重要的作用。
这里所说的“高压”应在6KV以上。
主要应用领域为：1、高压交、直流输电;2、静止型动态无功补偿装置SVC;3、高压电机软启动;4、高压直流电源及高压变频;一、高压交、直流输电现代电子技术、控制技术、计算机技术等与传统电力技术的融合产生了发展前景广阔的电力电子技术。
电力电子技术在高压直流输电(HVDC)、静止无功补偿器(SVC)等领域已有广泛的应用。
八十年代后期，为了充分利用已有的输电设备、有效地控制系统潮流分布、提高对电力系统稳定性的控制能力，提出了…灵活交流输电技术(FACTS)‟并得到了很快发展，FACTS装置的目的都是通过利用大功率电力电子器件的快速响应能力，实现对电压、有功潮流、无功潮流等的平滑控制，从而在不影响系统稳定性的前提下，提高系统传输功率能力，改善电压质量，达到最大可用性、最小损耗、最小环境压力、最小投资和最短的建设周期的目标。
可控串补(TCSC)、新型无功发生器(STATCOM)、统一潮流控制器(UPFC)等工业样机相继投运。
九十年代中期，为解决日益突出的电能质量问题，国外又提出了…定制电力(Custom Power)‟技术，即把电力电子技术用在配电领域。
属于这类技术的新型电力设备，如配电用新型静止无功补偿器(DSTATCOM)、动态电压恢复器(DVR)、静止开关(SSB)等也相继投运。
我国对电力电子技术的研究经过40多年的努力，特别是近十多年的迅速发展，在部分领域已经初步形成了分析研究、试验仿真、设备制造、系统集成的能力，但整体技术与国际先进水平相比还有较大的差距。
我国电网现状迫切需要上述各项技术，因为：⑴我国电网面临的主要问题应该是大幅度提高电网的大容量、远距离输电能力。
其次，要增强电网的安全可靠性以及改善电能质量;再次，经济性和环境问题。
然而，当前要实现大规模输电面临诸多技术困难;大区电网强互联的格局尚未形成;电网建设滞后，瓶颈增多，威胁电网安全;取得线路走廊和变电站站址日益困难。
轻型高压直流输电技术楼书氢摘要：本文简要介绍了轻型高压直流输电(HVDC )的原理及技术特点, 比较了轻型HVDC 与传统HVDC 之间的区别, 介绍了国外的一些工程应用，展望了其发展前景。
关键词：轻型高压直流输电，电压源换流器，1．引言自1954年世界上第1条高压直流输电(HVDC )联络线投入商业运行以来, HVDC 作为一项日趋成熟的技术在远距离大功率输电、海底电缆送电、两个交流系统之间的非同步联络等方面得到了广泛应用。
到目前为止，全世界总共有70多个HVDC 输电工程，其中，大部分电压等级超过400kV ，输送功率大于1000MW 或线路长度大于600km 。
然而,由于技术和经济的原因, HVDC 在近距离小容量的输电场合却难以应用。
同时，风力、太阳能等新型能源发电在世界范围内逐步扩展,地理条件与发电规模的制约使得利用现有交流输电技术将这些“孤岛”电源与电网连接经济性差、环保压力大。
另外, 用电负荷的不断增加要求电网规模与传输容量保持持续发展, 而增加输电走廊又面临越来越多的经济与环保限制, 尤其在城市负荷中心, 增加传统的架空交流输电线几乎是不可能的[1]。
因此, 需要一种经济、灵活、高质量的输电方式来解决上述问题。
近年来国外发展了以电压源换流器(VSC ) 和绝缘栅双极晶体管（IGBT ）为基础的轻型高压直流输电(HVDC )，把HVDC 的容量延伸到了只有几MW 到几十MW [2]，除具有传统HVDC 的优点外,还可直接向小型孤立的远距离负荷供电, 更经济地向市中心送电, 方便地连接分散电源, 运行控制方式灵活多变,减少输电线路的电压降落和电压闪变, 从而进一步提高电能质量[3][4]，因而具有很好的应用前景。
2.轻型HVDC 的基本原理及技术特点其基本原理如图1所示。
设送端和受端换流器均采用VSC ,则两个换流器具有相同的结构。
换流器由换流桥、换流电抗器、直流电容器和交流滤波器组成。
2003年1月Power System Technology Jan. 2003 文章编号：1000-3673（2003）01-0047-05 中图分类号：TM721 文献标识码：C轻型直流输电——一种新一代的HVDC技术文俊，张一工，韩民晓，肖湘宁（华北电力大学，北京102206）HVDC BASED ON VOLTAGE SOURCE CONVERTER —A NEW GENERATION OFHVDC TECHNIQUEWEN Jun, ZHANG Yi-gong, HAN Min-xiao，XIAO Xiang-ning(North China Electric Power Univercity, Beijing 102206, China)摘要：文章在阐明基于相控换流器（PCC）技术的传统高压直流（HVDC）输电技术特点及其不足后，介绍了基于电压源换流器（VSC）技术和全控型电力电子器件的直流输电即轻型直流输电的工作原理、技术特点及其应用前景，指出轻型直流输电技术将在更多的应用领域发挥积极的作用。
关键词：轻型直流输电；高压直流输电；电压源换流器；相控换流器1 引言人类对电的认识和应用以及电力科学的发展首先是从直流电开始的。
1882年，法国物理学家M·得彼列茨进行了历史上第一次直流输电试验，将1.5kW 、1.5~2kV的直流电通过电报线路驱动57km 外的水泵旋转[6][9]，这次试验虽然线路功耗高达78%[15]，几乎没有使用价值，但它标志着高电压、远距离大容量输电的崭新开始。
这次试验由于具备发电、输电和用电设备，所以也被认为是世界上第一个电力系统[9]。
1954年，第一座高压直流（HVDC）输电工程投入工业化运行，它是从瑞典本土至果特兰（Gotland）岛之间的一条20MW、100kV海底电缆直流输电线，线路全长96km。
1972年，加拿大伊尔河（Eel River）HVDC输电工程正式投入使用，这座20MW 、2×80kV背靠背式HVDC输电工程以首次全部采用晶闸管阀而著称于世。
到目前为止，全世界共有70多个HVDC输电工程[11]，其中，大部分电压等级超过400kV，输送功率大于1000MW或线路长度大于600km。
19世纪80~90年代，人类掌握了三相交流电路原理，不久运行效率更高的交流电机和变压器问世。
1888年，俄国科学家发明了三相交流系统。
当时由于交流电在发电、输电、配电和用电方面比直流电更方便、经济且可靠性更高，所以应用范围逐步扩大。
20世纪50年代初出现超高压交流输电后，交流电的应用领域进一步扩大。
2 基于PCC技术的HVDC输电原理及特点传统HVDC输电的核心是相控换流器（PCC）技术，其原理是：以交流母线线电压过零点为基准，一定时延后触发导通相应阀，通过同一半桥上两个同时导通的阀与交流系统形成短时的两相短路，当短路电流使先导通阀上流过的电流小于阀的维持电流时，阀关断，直流电流经新导通阀继续流通。
通过顺序发出的触发脉冲，形成一定顺序的阀的通与断，从而实现交流电与直流电的相互转换。
由于采用了半控型电力电子器件——晶闸管，所以基于PCC技术的HVDC输电在以下方面具有交流输电无可比拟的优点：（1）可实现不同额定频率或相同额定频率交流系统之间的非同步联络，提高了两侧交流系统互为备用以及事故时紧急支援的能力，从而提高了系统的稳定性和供电的经济性。
如日本新信侬背靠背HVDC输电工程将额定频率为50Hz和60Hz的两个交流系统进行联网；我国潘家口抽水蓄能电站采用背靠背HVDC输电方式使50Hz交流系统与站内3台可逆式抽水蓄能机组实现互联，蓄能机组的频率在36~50Hz范围内变化[14]，可使机组运行在最佳效率区。
（2）特别适合高电压、远距离大容量输电HVDC输电不改变功角关系，因此不会由于静态稳定或暂态稳定性能变差而降低输送容量。
此外，当架空线路超过700km或电缆线路超过40km时，采用HVDC输电比采用交流输电更经济[8]。
（3）尤其适合大区电网间的互联大区电网互联是为了实现资源共享以及故障后的紧急支援，要求线路上的潮流变化迅速并能双向传送，只有采用电力电子器件的HVDC输电才能得以实现。
（4）很适合电缆供电同型号的电缆在直流下的耐压能力几乎是交流的3倍，例如交流35kV电缆可用于直流100 kV左右电压。
当处于同一电压时，2根芯线的直流电缆的传输功率密度约为3根芯线交流电缆的3倍。
（5）线路功耗小、对环境的危害小在电压等级相同、输送功率相等时，直流输电线路较交流线路小，有功损耗减少三分之一，没有无功损耗，而交流输电的无功损耗很大。
直流输电的空间电荷效应使直流架空线路产生的电晕损耗和无线电干扰均较小，更容易满足环保要求。
（6）调节更快速、更准确换流站采用的是晶闸管功率器件，可方便、快速、灵活、准确地实现有功潮流的增减和双向传送，向交流系统提供功率、频率及电压支持。
现代HVDC 输电工程的典型方式为双极双桥接线方式，我国葛上HVDC输电工程即为这种接线方式，见图1。
1—换流变压器；２—平波电抗器；３—交流滤波器； ４—直流滤波器；５—三相全波桥式换流电路图1基于PCC技术的HVDC输电原理图Ｆｉｇ．１ Ｐｒｉｎｃｉｐｌｅ ｄｉａｇｒａｍ ｏｆ ＨＶＤＣ ｔｒａｎｓｍｉｓｓｉｏｎ ｂａｓｅｄ ｏｎ ＰＣＣ ｔｅｃｈｎｏｌｏｇｙ 晶闸管的单向导电性使PCC技术只能控制阀的开通而不能控制阀的关断，关断必须借助于交流母线电压的过零使阀电流减小至阀的维持电流以下才能使阀自然关断。
因此基于PCC技术的HVDC输电具有以下不足：（1）不能向小容量交流系统及不含旋转电机的负荷供电如果受端系统短路容量不足，不能提供足够的换相电流，就不能保证可靠换相，逆变器容易发生换相失败故障。
如果受端系统为不含旋转电机的负荷，逆变器因无法换相而不能对交流系统供电。
（2）换流器产生的谐波次数低、容量大双极双桥换流站产生最低次数为11次、13次的谐波电流，其容量分别约占基波容量的9%和7.7%，加重了滤波的负担。
（3）换流器吸收较多的无功功率正常稳态运行时，整流器和逆变器分别吸收占所输送直流功率30%～50%和40%～60%的无功功率[6，7]，暂态运行时换流器吸收的无功功率更多。
（4）换流站投资大、占地面积大为满足谐波标准和换流器的无功需要，换流站装设有大量的无功补偿装置和滤波设备，加大了换流站的投资及占地面积，无功补偿装置和滤波设备的投资约占换流站总投资的15%，占地面积约为全站总面积的三分之一[12]。
因此基于PCC技术的传统HVDC输电虽是一门成熟的技术，但在与交流输电的竞争中处于不利地位，其应用领域局限在220kV及以上电压等级的远距离大容量输电、海底电缆输电及不同额定频率或相同额定频率交流系统间的非同步互联等方面。
3 轻型直流输电的特点轻型直流输电是在电压源换流器(VSC)技术和门极可关断晶闸管（GTO）及绝缘栅双极晶体管(IGBT)等全控型功率器件基础上发展起来的，由高频开关器件IGBT构成的正弦脉宽调制（SPWM）式VSC，换流器的单相电路如图2所示。
其工作原理是：工频正弦波控制信号u c经与三角波载波信号u t ri比较产生触发信号u i，见图3。
1—直流电容器；2—IGBT；3—续流二极管；4—换流电抗器；5—换流电容器图2由IGBT构成的VSC换流器单相图Fig.2 One phase diagram of a VSC with IGBT当2+被触发导通后，输出电压u o = U d /2；当2−被触发导通后，u o = −U d/2，由于2+和2−不同时触发导通，所以u o只有±U d/2两种数值。
经换流电抗器和滤波器滤除u o中的高次谐波分量后，交流母线上可得到与u c波形相同的工频正弦波电压u s。
其中，u tri 决定开关的动作频率，u c决定输出电压u o的相位和幅值。
改变u c的相位，即改变u o与u s的相位关系，可改变有功功率的大小和方向；改变u c的幅值，即改变u o与u s的数值关系，可改变无功功率的大小和极性（感性或容性）。
因此，VSC换流器可单独调节有功功率和无功功率。
足250m2[1, 19]，交货时间不超过12个月。
（5）可实现无人值班或少人值守。
由于换流站主要设备大为简化，而且实现了模块化设计，因此正常维护工作量大大减少，有利于实现无人值班或少人值守换流站，提高生产效率。
（6）控制器可根据交流系统的需要实现自动调节，所以两侧VSC换流器不需要通信联络，从而减少通信的投资及其运行维护费用[19]。
4 轻型直流输电的应用前景据预测[2,4],轻型直流输电在电压低于±150kV、容量不超过200MW时具有经济上的优越性，它在以下应用领域将可能发挥极大的作用：（1）向偏远地区供电偏远地区一般远离电网，负荷轻而且日负荷波动大，经济因素及线路输送能力低是限制架设交流输电线路发展的主要因素，制约了偏远地区经济的发展和人民生活水平的提高。
采用轻型直流输电进行供电，可使电缆线路的单位输送功率提高，线路维护工作量减少，使供电可靠性增加。
测算表明[16]，修建一座燃煤火电厂与修建一条轻型直流输电线路相比，在相同投资规模下，轻型直流输电线路的等数距离可降至50~60km。
（2）海上供电远离大陆电网的海上负荷如：海岛或海上石油钻井平台等负荷，通常靠价格昂贵的柴油或天然气来发电，不但发电成本高，供电可靠性难以保证而且破坏环境，用轻型直流输电以后，这些问题得以解决，同时还可将多余气体（如石油钻井产生的天然气）发出的电力反送给系统。
（3）城市配电网增容改造城市特别是大中城市的空中输电走廊已没有发展余地，原有架空配电网络已不能满足电力增容的要求，合理的方法是采用电缆输电（架空电缆或地下电缆）。
而直流电缆不仅比交流电缆占有空间小，而且能输送更多的功率，因此采用轻型直流输电向城市中心区供电有可能成为未来城市增容的唯一可行办法。
据资料介绍[2]，由原有交流架空导线改送直流电，可提高50%的输送功率。
以115kV、70km长的交流架空线路为例，将其改成±100kV双极式轻型直流输电供电后，线路输送容量可提高1倍，达到200MW，而改造增加的投资仅为两侧换流站和更换交流绝缘子的费用。
（4）清洁能源发电受环境条件限制，清洁能源发电一般装机容量小、供电质量不高并且远离主网，如中小型水电厂、风力发电站（含海上风力发电站[16]~ [18]）、潮汐电站、太阳能电站等，由于其运营成本很高以及交流线路输送能力偏低等原因使采用交流互联方案在经济和技术上均难以满足要求，利用轻型直流输电与主网实现互联是充分利用可再生能源的最佳方式，有利于保护环境。
