城市轨道工程测量

轨道交通工程施工测量方案一、施工测量的必要性轨道交通工程是指为满足城市高效便捷的交通需求，在地面或地下进行施工的交通线路，例如地铁、轻轨等。

轨道交通工程涉及到大量的工程测量工作，这是因为轨道交通工程需要保证线路的平整、车站的准确位置和通车的安全。

施工测量的主要目的包括：确保工程施工的精度和质量，为设计提供出具施工图纸成果，提高施工效率，节约成本，保证工程的安全性等。

二、施工测量的内容轨道交通工程施工测量的内容包括：线路测量、车站测量、土建测量、安装测量等。

1. 线路测量（1）线路纵断面测量：测量线路的纵断面地形、曲线半径、坡度等，以确定线路的设计参数和平面布置。

（2）线路横断面测量：测量线路的道床、轨面、路基等各部分的横断面，以确定各部分的平面布置。

（3）道岔测量：道岔是轨道交通系统的重要设施，需要通过道岔测量确定其准确位置和角度，保证列车的安全通行。

2. 车站测量（1）车站平面布置测量：针对车站区域的道岔、站台、站内设施等进行平面布置测量，以确定车站的尺寸和位置。

（2）站台高程测量：测量车站站台的高程，以确定客车乘降的便利性。

（3）站房测量：测量车站站房、站内设施的位置、尺寸和结构形式，为其施工和安装提供准确数据。

3. 土建测量（1）地形测量：测量轨道交通线路所经过的地形情况，包括地表高程、地貌特征、自然地质、水文地质和交通地理等。

（2）凿岩量测量：凿岩是轨道交通工程中常见的隧道施工方式，需要对凿岩量进行测量，确定施工工艺和施工进度。

4. 安装测量（1）轨道安装测量：测量轨道的轨距、轨面坡度、轨道垂直和水平偏差等，保证轨道的安装精度。

（2）信号设备测量：测量信号设备的位置、高度、角度等参数，确保信号设备的安全性和可靠性。

三、施工测量的方法轨道交通工程施工测量的方法主要包括：全站仪法、激光法、GPS定位法、测距仪法等。

1. 全站仪法全站仪是一种高精度的光电仪器，它可以测定地面物体三维坐标及其高程、测量水平角和垂直角等，并利用计算机进行数据处理以达到一定的工程精度。

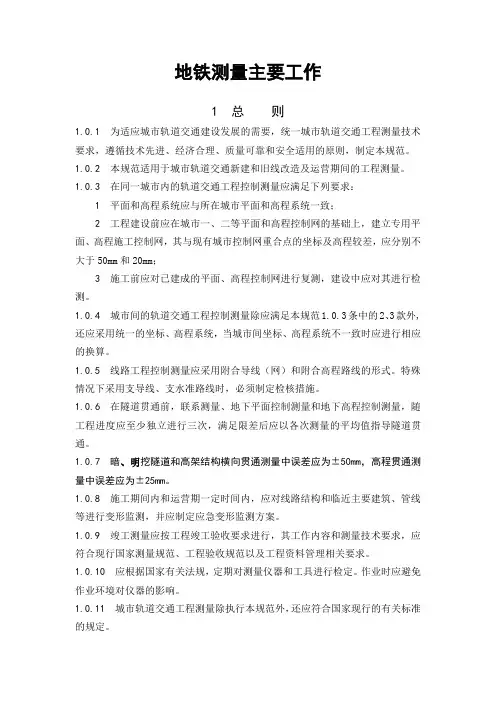

地铁测量主要工作1 总则1.0.1为适应城市轨道交通建设发展的需要，统一城市轨道交通工程测量技术要求，遵循技术先进、经济合理、质量可靠和安全适用的原则，制定本规范。

1.0.2本规范适用于城市轨道交通新建和旧线改造及运营期间的工程测量。

1.0.3在同一城市内的轨道交通工程控制测量应满足下列要求：1平面和高程系统应与所在城市平面和高程系统一致；2工程建设前应在城市一、二等平面和高程控制网的基础上，建立专用平面、高程施工控制网，其与现有城市控制网重合点的坐标及高程较差，应分别不大于50mm和20mm；3 施工前应对已建成的平面、高程控制网进行复测，建设中应对其进行检测。

1.0.4城市间的轨道交通工程控制测量除应满足本规范1.0.3条中的2、3款外,还应采用统一的坐标、高程系统，当城市间坐标、高程系统不一致时应进行相应的换算。

1.0.5线路工程控制测量应采用附合导线（网）和附合高程路线的形式。

特殊情况下采用支导线、支水准路线时，必须制定检核措施。

1.0.6 在隧道贯通前，联系测量、地下平面控制测量和地下高程控制测量，随工程进度应至少独立进行三次，满足限差后应以各次测量的平均值指导隧道贯通。

1.0.7暗、明挖隧道和高架结构横向贯通测量中误差应为±50mm，高程贯通测量中误差应为±25mm。

1.0.8施工期间内和运营期一定时间内，应对线路结构和临近主要建筑、管线等进行变形监测，并应制定应急变形监测方案。

1.0.9竣工测量应按工程竣工验收要求进行，其工作内容和测量技术要求，应符合现行国家测量规范、工程验收规范以及工程资料管理相关要求。

1.0.10应根据国家有关法规，定期对测量仪器和工具进行检定。

作业时应避免作业环境对仪器的影响。

1.0.11城市轨道交通工程测量除执行本规范外，还应符合国家现行的有关标准的规定。

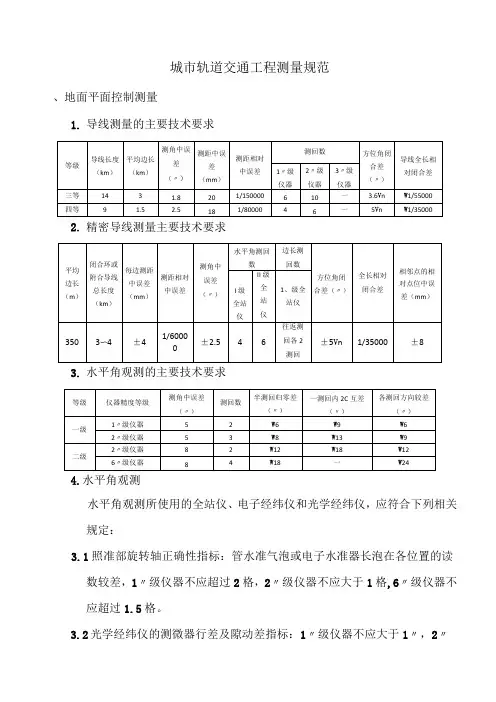

3 地面平面控制测量3.1 一般规定3.1.1地面平面控制网应按城市轨道交通工程建设规划网中各条线路建设的先后次序，沿线路独立布设。

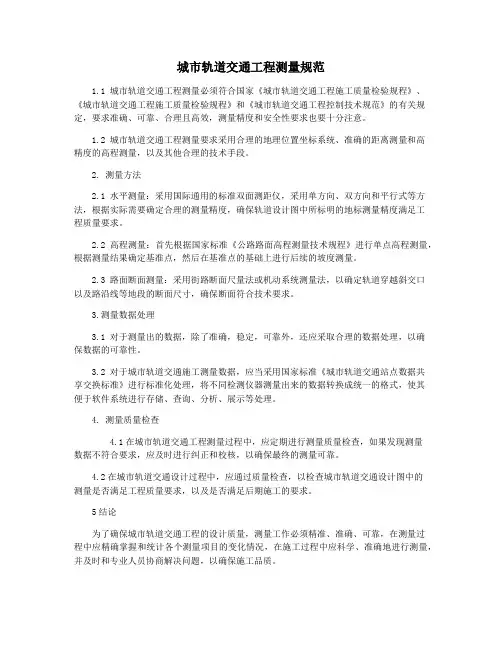

城市轨道交通工程测量规范1.1 城市轨道交通工程测量必须符合国家《城市轨道交通工程施工质量检验规程》、《城市轨道交通工程施工质量检验规程》和《城市轨道交通工程控制技术规范》的有关规定，要求准确、可靠、合理且高效，测量精度和安全性要求也要十分注意。

1.2 城市轨道交通工程测量要求采用合理的地理位置坐标系统、准确的距离测量和高精度的高程测量，以及其他合理的技术手段。

2. 测量方法2.1 水平测量：采用国际通用的标准双面测距仪，采用单方向、双方向和平行式等方法，根据实际需要确定合理的测量精度，确保轨道设计图中所标明的地标测量精度满足工程质量要求。

2.2 高程测量：首先根据国家标准《公路路面高程测量技术规程》进行单点高程测量，根据测量结果确定基准点，然后在基准点的基础上进行后续的坡度测量。

2.3 路面断面测量：采用街路断面尺量法或机动系统测量法，以确定轨道穿越斜交口以及路沿线等地段的断面尺寸，确保断面符合技术要求。

3.测量数据处理3.1 对于测量出的数据，除了准确，稳定，可靠外，还应采取合理的数据处理，以确保数据的可靠性。

3.2 对于城市轨道交通施工测量数据，应当采用国家标准《城市轨道交通站点数据共享交换标准》进行标准化处理，将不同检测仪器测量出来的数据转换成统一的格式，使其便于软件系统进行存储、查询、分析、展示等处理。

4. 测量质量检查4.1在城市轨道交通工程测量过程中，应定期进行测量质量检查，如果发现测量数据不符合要求，应及时进行纠正和校核，以确保最终的测量可靠。

4.2在城市轨道交通设计过程中，应通过质量检查，以检查城市轨道交通设计图中的测量是否满足工程质量要求，以及是否满足后期施工的要求。

5结论为了确保城市轨道交通工程的设计质量，测量工作必须精准、准确、可靠，在测量过程中应精确掌握和统计各个测量项目的变化情况，在施工过程中应科学、准确地进行测量，并及时和专业人员协商解决问题，以确保施工品质。

地铁测量主要工作1 总则1.0.1为适应城市轨道交通建设发展的需要，统一城市轨道交通工程测量技术要求，遵循技术先进、经济合理、质量可靠和安全适用的原则，制定本规范。

1.0.2本规范适用于城市轨道交通新建和旧线改造及运营期间的工程测量。

1.0.3在同一城市内的轨道交通工程控制测量应满足下列要求：1平面和高程系统应与所在城市平面和高程系统一致；2工程建设前应在城市一、二等平面和高程控制网的基础上，建立专用平面、高程施工控制网，其与现有城市控制网重合点的坐标及高程较差，应分别不大于50mm和20mm；3 施工前应对已建成的平面、高程控制网进行复测，建设中应对其进行检测。

1.0.4城市间的轨道交通工程控制测量除应满足本规范1.0.3条中的2、3款外,还应采用统一的坐标、高程系统，当城市间坐标、高程系统不一致时应进行相应的换算。

1.0.5线路工程控制测量应采用附合导线（网）和附合高程路线的形式。

特殊情况下采用支导线、支水准路线时，必须制定检核措施。

1.0.6 在隧道贯通前，联系测量、地下平面控制测量和地下高程控制测量，随工程进度应至少独立进行三次，满足限差后应以各次测量的平均值指导隧道贯通。

1.0.7暗、明挖隧道和高架结构横向贯通测量中误差应为±50mm，高程贯通测量中误差应为±25mm。

1.0.8施工期间内和运营期一定时间内，应对线路结构和临近主要建筑、管线等进行变形监测，并应制定应急变形监测方案。

1.0.9竣工测量应按工程竣工验收要求进行，其工作内容和测量技术要求，应符合现行国家测量规范、工程验收规范以及工程资料管理相关要求。

1.0.10应根据国家有关法规，定期对测量仪器和工具进行检定。

作业时应避免作业环境对仪器的影响。

1.0.11城市轨道交通工程测量除执行本规范外，还应符合国家现行的有关标准的规定。

3 地面平面控制测量3.1 一般规定3.1.1地面平面控制网应按城市轨道交通工程建设规划网中各条线路建设的先后次序，沿线路独立布设。

轨道工程施工测量方案一、项目概况本工程是铁路施工项目，涉及轨道铺设、路基修建和相关设施建设。

施工测量是铁路工程中的重要一环，它直接影响到工程的质量和进度，因此必须严格执行相关规范，确保测量准确无误。

二、施工测量任务1、轨道铺设测量：包括轨道轨面及轨道几何参数的测量，确保轨道的平整度、垂直度和轨面标高满足设计要求。

2、路基测量：包括线路线形、路基高程和路基坡度的测量，确保路基的平整度和坡度满足设计要求。

3、相关设施测量：包括信号设备、电气设备及通信设备的安装位置测量，确保设施安装准确无误。

三、施工测量方法1、轨道铺设测量：（1）采用全站仪进行轨道轨面的高程测量，测量间隔根据工程要求确定。

（2）采用测距仪进行轨道线形、几何参数的测量，确保轨道的垂直度和轨面标高满足设计要求。

2、路基测量：（1）采用全站仪进行路基高程测量，测量间隔根据工程要求确定。

（2）采用测量车进行路基平整度和坡度的测量，确保路基的平整度和坡度满足设计要求。

3、相关设施测量：（1）采用全站仪进行设施安装位置的测量，确保设施安装准确无误。

四、施工测量控制要点1、测量前的准备工作：测量前需进行现场勘测，确定测量点位和测量范围，根据工程要求确定测量方法和测量间隔。

2、测量过程的质量控制：测量过程中要保持测量仪器的准确性，对测量数据进行实时监测和校核，确保测量结果准确无误。

3、测量后的数据处理：对测量数据进行整理和归档，编制成测量报告，供工程管理部门参考。

五、施工测量安全防护1、施工现场应设置警示标志，禁止无关人员进入测量区域。

2、测量人员需穿戴合格的安全防护用具，遵守工程现场安全规定。

六、施工测量质量验收1、测量数据应满足设计要求，并经过工程管理部门的审查和认可。

2、经过质量验收合格后，方可进行下一步施工工序。

综上所述，本施工测量方案严格按照相关规范和工程要求进行设计，确保测量工作准确无误，为工程施工的顺利进行提供有力保障。

同时，施工中应按照方案的要求，严格执行，确保施工质量和进度。

1.已建成的卫星定位控制网和精密导线网应定期进行复测。

第一次应在开工前进行，工程
建设应1~2年复测一次，并根据控制点稳定的情况适当调整复测频次。

复测精度不应低于原测精度。

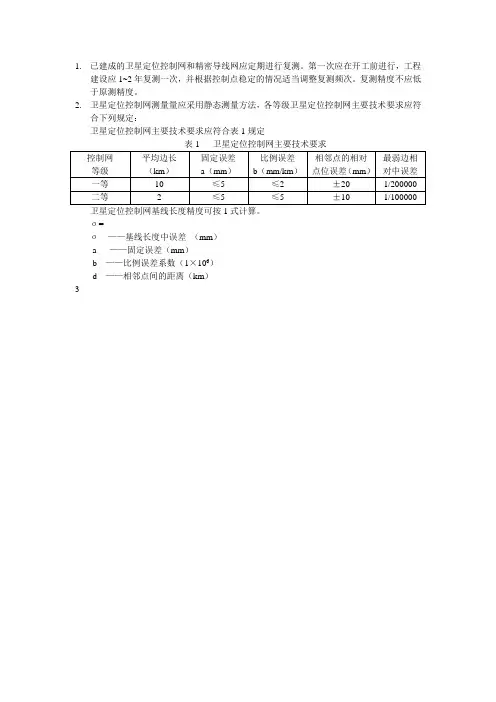

2.卫星定位控制网测量量应采用静态测量方法，各等级卫星定位控制网主要技术要求应符
合下列规定：
卫星定位控制网主要技术要求应符合表1规定
卫星定位控制网基线长度精度可按1式计算。

σ=
σ——基线长度中误差（mm）
a ——固定误差（mm）
b ——比例误差系数（1×106）
d ——相邻点间的距离（km）
3。

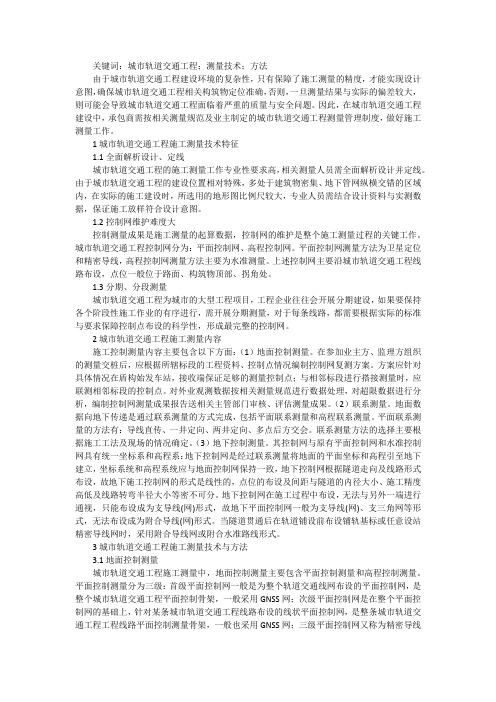

关键词：城市轨道交通工程；测量技术；方法由于城市轨道交通工程建设环境的复杂性，只有保障了施工测量的精度，才能实现设计意图，确保城市轨道交通工程相关构筑物定位准确，否则，一旦测量结果与实际的偏差较大，则可能会导致城市轨道交通工程面临着严重的质量与安全问题。

因此，在城市轨道交通工程建设中，承包商需按相关测量规范及业主制定的城市轨道交通工程测量管理制度，做好施工测量工作。

1城市轨道交通工程施工测量技术特征1.1全面解析设计、定线城市轨道交通工程的施工测量工作专业性要求高，相关测量人员需全面解析设计并定线。

由于城市轨道交通工程的建设位置相对特殊，多处于建筑物密集、地下管网纵横交错的区域内，在实际的施工建设时，所选用的地形图比例尺较大，专业人员需结合设计资料与实测数据，保证施工放样符合设计意图。

1.2控制网维护难度大控制测量成果是施工测量的起算数据，控制网的维护是整个施工测量过程的关键工作。

城市轨道交通工程控制网分为：平面控制网、高程控制网。

平面控制网测量方法为卫星定位和精密导线，高程控制网测量方法主要为水准测量。

上述控制网主要沿城市轨道交通工程线路布设，点位一般位于路面、构筑物顶部、拐角处。

1.3分期、分段测量城市轨道交通工程为城市的大型工程项目，工程企业往往会开展分期建设，如果要保持各个阶段性施工作业的有序进行，需开展分期测量，对于每条线路，都需要根据实际的标准与要求保障控制点布设的科学性，形成最完整的控制网。

2城市轨道交通工程施工测量内容施工控制测量内容主要包含以下方面：（1）地面控制测量。

在参加业主方、监理方组织的测量交桩后，应根据所辖标段的工程资料、控制点情况编制控制网复测方案。

方案应针对具体情况在盾构始发车站，接收端保证足够的测量控制点；与相邻标段进行搭接测量时，应联测相邻标段的控制点。

对外业观测数据按相关测量规范进行数据处理，对超限数据进行分析，编制控制网测量成果报告送相关主管部门审核、评估测量成果。

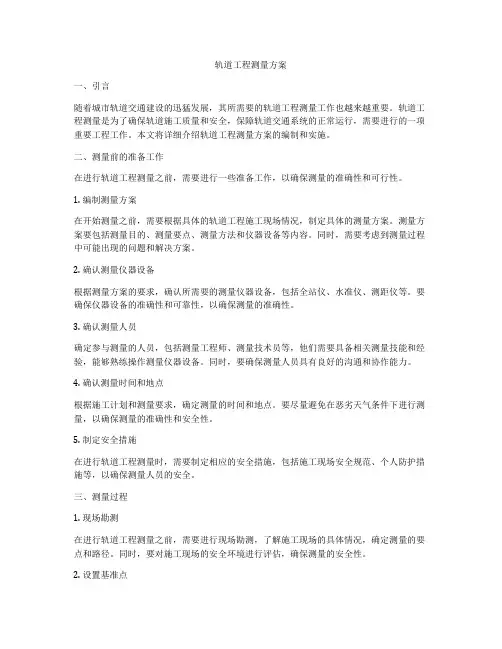

轨道工程测量方案一、引言随着城市轨道交通建设的迅猛发展，其所需要的轨道工程测量工作也越来越重要。

轨道工程测量是为了确保轨道施工质量和安全，保障轨道交通系统的正常运行，需要进行的一项重要工程工作。

本文将详细介绍轨道工程测量方案的编制和实施。

二、测量前的准备工作在进行轨道工程测量之前，需要进行一些准备工作，以确保测量的准确性和可行性。

1. 编制测量方案在开始测量之前，需要根据具体的轨道工程施工现场情况，制定具体的测量方案。

测量方案要包括测量目的、测量要点、测量方法和仪器设备等内容。

同时，需要考虑到测量过程中可能出现的问题和解决方案。

2. 确认测量仪器设备根据测量方案的要求，确认所需要的测量仪器设备，包括全站仪、水准仪、测距仪等。

要确保仪器设备的准确性和可靠性，以确保测量的准确性。

3. 确认测量人员确定参与测量的人员，包括测量工程师、测量技术员等，他们需要具备相关测量技能和经验，能够熟练操作测量仪器设备。

同时，要确保测量人员具有良好的沟通和协作能力。

4. 确认测量时间和地点根据施工计划和测量要求，确定测量的时间和地点。

要尽量避免在恶劣天气条件下进行测量，以确保测量的准确性和安全性。

5. 制定安全措施在进行轨道工程测量时，需要制定相应的安全措施，包括施工现场安全规范、个人防护措施等，以确保测量人员的安全。

三、测量过程1. 现场勘测在进行轨道工程测量之前，需要进行现场勘测，了解施工现场的具体情况，确定测量的要点和路径。

同时，要对施工现场的安全环境进行评估，确保测量的安全性。

2. 设置基准点在进行轨道工程测量时，需要设置测量的基准点，以确保测量的准确性和一致性。

基准点应该具有较高的稳定性和可靠性，能够长期使用。

3. 进行测量根据测量方案的要求，使用相应的测量仪器设备，进行轨道工程的测量。

要确保测量仪器设备的准确性和稳定性，准确记录测量数据。

4. 数据处理与分析在完成测量后，需要对测量数据进行处理和分析，得出准确的测量结果。

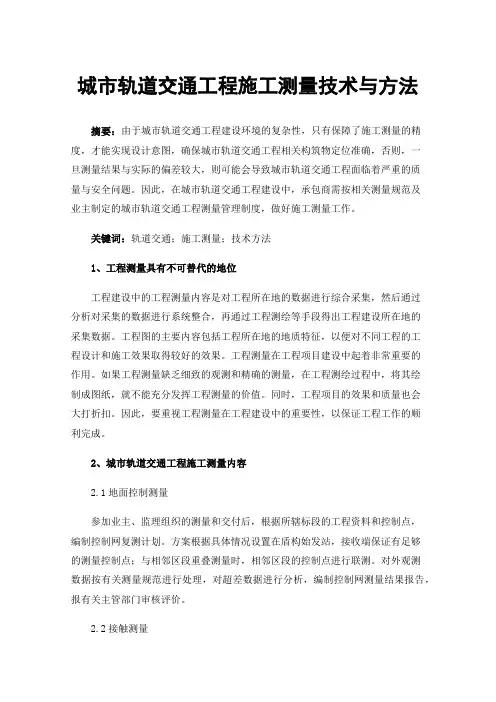

城市轨道交通工程施工测量技术与方法摘要：由于城市轨道交通工程建设环境的复杂性，只有保障了施工测量的精度，才能实现设计意图，确保城市轨道交通工程相关构筑物定位准确，否则，一旦测量结果与实际的偏差较大，则可能会导致城市轨道交通工程面临着严重的质量与安全问题。

因此，在城市轨道交通工程建设中，承包商需按相关测量规范及业主制定的城市轨道交通工程测量管理制度，做好施工测量工作。

关键词：轨道交通；施工测量；技术方法1、工程测量具有不可替代的地位工程建设中的工程测量内容是对工程所在地的数据进行综合采集，然后通过分析对采集的数据进行系统整合，再通过工程测绘等手段得出工程建设所在地的采集数据。

工程图的主要内容包括工程所在地的地质特征，以便对不同工程的工程设计和施工效果取得较好的效果。

工程测量在工程项目建设中起着非常重要的作用。

如果工程测量缺乏细致的观测和精确的测量，在工程测绘过程中，将其绘制成图纸，就不能充分发挥工程测量的价值。

同时，工程项目的效果和质量也会大打折扣。

因此，要重视工程测量在工程建设中的重要性，以保证工程工作的顺利完成。

2、城市轨道交通工程施工测量内容2.1地面控制测量参加业主、监理组织的测量和交付后，根据所辖标段的工程资料和控制点，编制控制网复测计划。

方案根据具体情况设置在盾构始发站，接收端保证有足够的测量控制点；与相邻区段重叠测量时，相邻区段的控制点进行联测。

对外观测数据按有关测量规范进行处理，对超差数据进行分析，编制控制网测量结果报告，报有关主管部门审核评价。

2.2接触测量地面数据向地下的传输通过接触测量完成，包括平面接触测量和高程接触测量。

平面接触测量的方法有导线直接传输法、单井定向法、双井定向法和多点交会法。

接触测量方法的选择主要根据施工方法和现场情况确定。

2.3地下控制测量控制网与原平面控制网、水准控制网有统一的坐标系和高程系：地下控制网是通过接触测量将地面的平面坐标和高程引入地面，坐标系和高程系统应与地面控制网一致。
