电子电工类专业课部分
一、考试范围和考试形式
考试范围以教育部中等职业学校电子电工专业教学指导方案为依据，以省教育厅公布的中等职业学校教学用书目录中本专业有关教材为主要参考教材，包括电子电工专业开设的电工技术基础、电子技术基础、电工仪表与测量三门专业核心课程，主要测试考生理解和掌握有关基本理论、基本知识和基本专业操作的能力，以及综合运用这些理论、知识，解决实际问题的能力。考试形式分专业理论和技能测试两项。理论考试采用书面闭卷测试的形式，技能测试采用按实际操作水平打分测试的形式。
二、书面考试试卷结构
（一）试卷内容比例
电工技术基础约占45%；电子技术基础约占45%；电工仪表与测量约占10%。
（二）试卷题型和比例
填空题约占15%；选择题约占30%；判断题约占10%；简答题约占15%；计算题约占30%。
（三）试题难易比例
较容易题约占50%；中等难度题约占35%；较难题约占15%。
三、书面考试内容和要求
电工技术基础
（一）电路的基本概念
1．了解电路的组成及其作用。
2．理解电路的基本物理量（电动势、电流、电位、电压）的概念及其单位。
3．理解电功和电功率的概念，掌握电功、电功率和焦耳定律的计算。
4．理解电阻的概念和电阻与温度的关系，熟练掌握电阻定律。
5．了解电气设备额定值的意义。
6．理解电场的两个重要性质。
（二）简单直流电路
1．熟练掌握部分电路欧姆定律和闭合电路欧姆定律。
2．了解电路的几种工作状态（通路、开路、短路），掌握在每一种状态下电路中电流、电压和功率的计算。
3．熟练掌握电阻串、并联的特点和作用，掌握简单混联电路的分析和计算。
4．掌握电路中各点电位及两点间电压的分析和计算，并掌握其测量方法。
5．了解电阻的两种测量方法：伏安法和惠斯通电桥法。
（三）复杂直流电路
1．熟练掌握基尔霍夫定律、叠加定理和戴维宁定理的内容和适用场合。
2．熟练运用支路电流法、叠加定理和载维宁定理来分析、计算复杂直流电路。
3．理解电压源和电流源的概念，并掌握它们之间的等效变换。
（四）电容和电容器
1．理解电容器与电容的概念。
2．熟练掌握平行板电容器的电容量的计算方法。
3．掌握电容器串联、并联电路的特点以及耐压能力的分析计算。
4．理解电容器的充放电过程，掌握电容器中电场能的计算。
（五）磁场和磁路
1．理解磁场主要物理量（磁感应强度、磁通、磁场强度和磁导率）的物理意义、单位和它们之间的相互关系。
2．熟练掌握右手螺旋法则，左手定则以及磁场对电流作用力的计算。
3．了解铁磁物体的磁化曲线、磁滞回线以及常用磁性材料的磁性能和在工程技术上的应用。
4．了解磁动势、磁阻的概念以及磁路欧姆定律的应用。
（六）电磁感应
1．理解电磁感应现象产生的条件。
2．熟练掌握和运用右手定则、楞次定律和法拉第电磁感应定律。
3．理解自感现象和互感现象，理解自感系数和互感系数的概念。
4．理解掌握互感线圈的同名端的判断及其串联。
5．了解涡流的产生及其在工程技术上的应用。
6．理解电感器的储能特性及能量的计算。
（七）正弦交流电的基本概念
1．了解正弦交流电的产生。
2．理解掌握描述正弦交流电基本物理量（瞬时值、最大值、有效值、角频率、周期、频率、相位、初相位、相位差）。
3．熟练掌握正弦交流电的解析式、波形图、旋转相量图等表示方法以及相互的关系。
4．熟练运用相量图对正弦交流电进行加减运算。
（八）正弦交流电路
1．正确理解正弦交流电路中的基本概念。
2．熟练掌握正弦交流电路的分析方法及运用相量图加减运算。
3．理解电阻、电感和电容在直流电路和交流电路中的作用。
4．熟练掌握单一参数正弦交流电路的分析与计算。
5．理解掌握RLC串、并联以及混联的正弦交流电路的分析与计算。
6．掌握串、并联谐振的条件、特点及其应用。
7．掌握提高功率因数的意义及方法。
（九）三相交流电路及电动机
1．了解三相交流电源的产生和特点。
2．熟练掌握三相四线制电源相电压、线电压的关系。
3．熟练掌握三相负载的星形和三角形联接的分析计算方法。
4．掌握三相异步电动机的构造、工作原理、启动、制动和保护的方法，熟悉其铭牌数据的含义。
5．了解单相异步电动机、直流电机的工作原理及类型。
6．了解安全用电常识，了解保护接零、保护接地的方法以及使用范围。
（十）变压器
1．了解变压器的构造、种类及用途。
2．熟练掌握变压器变换电压、变换电流和变换阻抗的规律及其计算。
3．了解变压器的损耗和效率。
4．了解几种常见变压器的结构特点、作用及使用常识。
电子技术基础
（一）晶体二极管和整流滤波电路
l．了解PN结的单向导电特性。
2．了解晶体二极管的结构、分类和型号。
3．理解掌握晶体二极管的单向导电特性及其伏安特性和主要参数。
4．熟练掌握二极管整流电路的组成、工作原理、简单计算及整流二极管的选择。
5．理解常用几种滤波器的组成及工作原理，掌握电容滤波电路的分析和计算。
6．掌握硅稳压二极管的特性、主要参数，掌握稳压电路的稳压原理与简单分析计算。
7．了解几种常用特殊二极管的功能及使用常识。
（二）晶体三极管及基本放大电路
1．了解晶体三极管的结构、分类、符号和基本联接方式。
2．掌握晶体三极管的放大条件、放大作用和电流分配关系。
3．理解晶体三极管的输入特性曲线、输出特性曲线（共发射极接法）及其三个工作区域的划分。 4．理解晶体三极管的主要参数、掌握晶体三极管的工作状态的判别。
5．掌握共发射极基本放大电路的组成、各元件作用以及工作过程。
6．熟悉分压式偏置电路并能理解稳定静态工作点的基本原理。
7．理解静态工作点对放大电路的影响。
8．熟练掌握用估算法求固定偏置电路和分压式偏置电路静态工作点、输入电阻、输出电阻和电压放大倍数。
（三）场效应管放大电路
1．熟悉结型场效应管和绝缘栅场效应管的结构、符号、工作原理、特性曲线及主要参数。
2．了解场效应管放大电路的基本形式及主要元件的作用。
（四）多级放大器和负反馈放大器
1．了解多级放大器的级间耦合方式。
2．掌握阻容耦合多级放大器的电压放大倍数、输入电阻和输出电阻的计算。
3．了解阻容耦合放大器的频率响应特性。
4．理解掌握反馈概念及其分类。
5．理解负反馈对放大器性能的影响。
6．熟练掌握共发射极放大电路中反馈类型的判别，并能定性分析其作用。
7．熟悉射极输出器的特点，并了解它的应用。
8．掌握射极输出器的静态工作点、电压放大倍数。输入电阻和输出电阻的计算。
（五）低频功率放大器
l．了解低频功率放大器主要任务和分类。
2．熟悉功率放大器与电压放大器的区别。
3．熟练掌握复合管的类型确定方法及特点。
4．了解单管功率放大器、乙类和甲乙类推挽功率放大器、输入变压器倒相式OTL功率放大器、互补对称式推挽OTL功率放大器和OCL功率放大器的电路组成及工作原理。
5．掌握互补对称式推挽OTL功率放大器和OCL功率放大器的最大输出功率的计算。
（六）直流放大器和集成运算放大器
l．了解直流放大器的组成特点及解决级间电位配合和零点漂移两个主要问题的措施。
2．理解基本差动放大电路的组成及抑制零点漂移的原理。
3．理解差模电压放大倍数、共模电压放大倍数和共模抑制比的概念和物理意义。
4．了解实用型差动放大电路抑制零点漂移的原理及电路中各元件的作用。
5．了解集成运算放大器的外形和符号以及两种电压放大倍数。
6．掌握工作在线性区的理想集成运算放大器的主要特性。
7．熟练掌握比例运算电路（反相输入、同相输入）、加法运算电路和减法运算电路的分析方法和计算。
8．熟悉用集成运算放大器组成的反相器和电压跟随器，了解集成运算放大器的使用常识。
（七）调谐放大器和正弦波振荡器
1．理解LC并联回路的选频特性。
2．了解单回路调谐放大器和双回路调谐放大器的工作原理。
3．掌握产生自激振荡的条件。
4．理解LC正弦波振荡器的工作原理。
5．熟练掌握LC正弦波振荡器（变压器反馈式、电感三点式和电容三点式）产生自激振荡的判别方法。
6．了解石英晶体振荡器的组成、工作原理及应用。
（八）直流稳压电源
1．了解直流稳压电源的作用、分类、组成及质量指标等基本概念。
2．掌握带有放大环节的串联型晶体管稳压电源的组成、工作原理及输出电压调节范围的估算。
3．了解三端式集成稳压电源的外部接法及主要参数。
（九）晶闸管及其应用
1．了解晶闸管的结构、符号。
2．理解晶闸管的工作原理，掌握晶闸管导通和关断的条件。
3．理解晶闸管的可控整流电路工作原理，熟悉电压、电流波形。
4．了解对晶闸管触发电路的要求。
5．了解单结晶体管的结构、符号及单结晶体管的负阻特性。
6．理解单结晶体管自激振荡器、同步触发电路的工作原理，能正确画出波形。
（十）数字电路基础知识
1．了解脉冲的基本概念、波形和脉冲信号的主要参数。
2．理解二极管、三极管的开关特性。
3．掌握三极管工作在截止区和饱和区的条件、特点，掌握三极管工作状态的判别方法及其计算。 4．熟悉二进制、十进制和十六进制的表示方法，并能进行数制间相互转换，熟悉BCD码。
5．会应用公式法和卡诺图法对逻辑函数进行化简。
6．理解逻辑函数的概念，掌握逻辑功能的常用表示方法（逻辑函数式、真值表和逻辑波形图）。
7．熟练掌握与门、或门、非门、与非门、或非门、异或门等几种门电路的逻辑功能、逻辑符号、逻辑函数式和真值表，并能根据输入信号波形画出输出信号波形。
8．了解TTL和CMOS集成门电路。
（十一）组合逻辑电路
1．了解组合逻辑门电路的特点。
2．掌握组合逻辑电路的读图方法。能根据给定的逻辑电路图、写出逻辑函数式并化简，列出真值表，并说明电路的逻辑功能。
3．熟悉组合逻辑电路的设计方法。能根据给顶的功能要求设计出实现该功能的逻辑电路。
4．熟悉编码器、译码器的基本概念。了解它们的集成电路的引脚功能及应用方法。
（十二）集成触发器
1．了解触发器工作特点。
2．掌握由与非门构成的基本RS触发器和同步RS触发器的逻辑符号、逻辑图、逻辑功能、真值表，并能根据输入信号波形画出对应的输出波形。
3．掌握主从JK触发器的逻辑符号和真值表，并能由输入信号波形画出输出波形。
4．掌握T型触发器和D型触发器的逻辑符号及逻辑功能。
（十三）时序逻辑电路
1．了解时序电路的概念和分类情况。
2．掌握简单时序电路的分析，能根据输入信号波形画出输出信号波形。
3．了解计数器的功能，掌握二进制、十进制计数器电路的组成原理。
4．了解寄存器、计数器和译码器功能和工作原理。
5．了解集成计数器的的使用常识。
（十四）脉冲的产生和整形电路
1．理解电容器的充放电过程，掌握RC电路的基本工作原理。
2．了解微分、积分、限幅、箝位等电路的作用和工作原理。
3．了解单稳态电路、施密特电路的组成、作用及其工作原理。
4．了解多谐振荡器的组成、作用及其工作原理。
电工仪表与测量
（一）了解电工仪表的分类。
（二）掌握电工仪表的误差及其计算
（三）熟悉万用表的结构。
（四）掌握万用表的工作原理。
（五）掌握万用表的使用方法及注意事项。
（六）掌握示波器的组成和工作原理。
（七）掌握示波器的使用。
四、技能测试
（一）常用电工工具的正确使用
包括测电笔、螺丝刀、尖嘴钳、断线钳、电工刀、剥线钳、电烙铁、镊子、剪刀等。
（二）常用电工、电子仪器的正确使用
包括万用表、低频信号发生器、示波器、直流稳压电源等。
（三）常用电子元器件的识别和检测
包括电阻器、电容器、电感器、晶体二极管、晶体三极管、晶闸管、继电器等。
（四）根据电路图、装配图及有关工艺文件，按照一般工艺要求，完成一般产品的全部装接，并用适当的仪器仪表完成规定项目的测试和故障排除。
（五）整机组的调试与故障排除
（六）单股导线及多股导线的直线连接和T形连接，并恢复绝缘。（按220V和380V的要求）（七）掌握常用的低压电器
包括组合开关、按钮、自动开关、熔断器、交流接触器、中间继电器、热继电器等。
（八）按照工艺要求进行照明电路配电板和日光灯电路的安装，并会应用双联开关。
（九）掌握常用电力拖动基本控制线路的安装与检修
包括三相异步电动机正反转、起动、调速、制动等电气控制电路。
（十）掌握电气安全技术知识
电子技术练习题 一、填空题 1．PN 结的基本特性是 单向导电性 。 2．半导体二极管导通的条件是加在二极管两端的正向电压比二极管的死区电压 死区电压 。 3．晶体三极管工作在放大状态时，其发射结处于正向偏置，集电结处于 反向偏置 偏置。 4．三极管的静态工作点过低，将使输出电压出现 截止 失真。 5．图1所示稳压电路，稳压管V 1与V 2相同，其稳压值U Z =5.3V 、正向压降0.7V ，输出电压U 0为 6v 。 6．电路如图2所示，二极管D1，D2，D3均为理想组件，则输出电压uo 0 V 。 图2 7．理想运算放大器的两个输入端的输入电流等于 0 。 8．在直接耦合的多级放大电路中，由于温度的影响将产生 零点漂移 现象，可采用差分放大电路来克服这种现象。 9．根据逻辑函数表达式，F=A +AB 可以化简为 A +B 。 10．根据逻辑函数表达式，F ABC BC AB =++可以化简为 。 图1
二、选择题 1．晶体管三极管的主要特性是具有（ D ）。 A 、单向导电性 B 、滤波作用 C 、稳压作用 D 、电流放大作用 2.某硅三极管三个电极的电位V e 、Vb 和Vc 分别为3V 、3.7V 和6V ，则该管工作在（ A ）状态。 A 、饱和 B 、截止 C 、放大 D 、损坏 3.工作在甲乙类状态的互补对称功率放大电路，通常提供一个偏置电路以克服（ D ）失真。 A 、截止 B 、饱和 C 、截止和饱和 D 、交越 4. 图2所示若使运算放大电路的输出电压U 0=3V ，则P 点必须( D) A.接n 点 B.接地 C.悬空 D.接m 点 5. 下列电路中属于时序逻辑电路的是（D ）电路。 A 、加法器 B 、编码器 C 、译码器 D 、计数器 6. 构成一个十二进制的计数器，需要（ B ）个触发器。 A 、2 B 、4 C 、6 D 、12 A.0 B.1 C.保持不变 D 不能确定 7．射极输出器电路如图2所示，C1、C2足够大，对输入的交流信号ui 可视作短路。则输出电压u0与输入电压ui 之间的关系是( B )。 A 、两者反相，输出电压大于输入电压 B 、两者同相，输出电压小于且近似等于输入电压 C 、两者相位差90°，且大小相等 D 、两者同相，输出电压大于输入电压 8．将交流电变为直流电的电路称为 ( C ) A.稳压电路 B.滤波电路 C.整流电路 D.放大电路 9．图示逻辑门电路所对应的逻辑关系式为（ C ） A ．F=A+ B B ．F=A ·B C ．F=B A + D ．B A ? 10．无论J －K 触发器原来状态如何，当输入端J ＝1、K ＝0时，在时钟脉冲作用下，其输出端Q 的状态为（B ） 图1
1 . 下图是红外线探测防盗报警器电路，电路中采用了（）整流电路。 A.半波 B.变压器中心抽头式 C.桥式 D.倍压 答案：C 2 . 在下图中，若要将输出电压波形由图（a）变换成图(b)，则应在电路中增加 （）元件。 A.整流二极管 B.大功率负载电阻 C.滤波电感 D.降压变压器 答案：C
3 . 在下图所示电路中，采用电容滤波方式的电路是A. B. C. D. 答案：A 4 . 下列电路图中，单相半波整流电路是 A. B.
C. D. 答案：A 5 . 滤波电路如下列各图所示，电路类型说法正确的是 （1）（2）（3）（4） A.（1）为复式滤波 B.（2）为电感滤波 C.（3）为π滤波 D.（4）为电容滤波 答案：B
6 . 电路如下图所示，硅稳压管V Z1、V Z2的稳压值分别为6V和9V，电路中各管子 的状态为 A.V Z1管稳压，V Z2管稳压 B.V Z1管稳压，V Z2管截止 C.V Z1管截止，V Z2管截止 D.V Z1管截止，V Z2管稳压 答案：B 7 . 下列常用二极管符号中，光电二极管符号是 A. B. C. D. 答案：D 8 . 下图是新颖的鱼缸灯电路，电路中采用了（）整流电路。
A.半波 B.变压器中心抽头式 C.桥式 D.倍压 答案：A 9 . 某整流滤波电路观察到的波形如下列各图所示，以下说法中正确的是 （1）（2）（3） A.整流后的输出电压波形是图（2） B.滤波后的输出电压波形是图（1） C.滤波后的输出电压波形是图（2） D.滤波后的输出电压波形是图（3） 答案：D 10 . 下图是并联稳压电路，电路中采用了（）整流电路。 A.半波 B.变压器中心抽头式 C.桥式 D.倍压 答案：C 11 . 在下图所示电路中，采用“L”型滤波方式的电路是

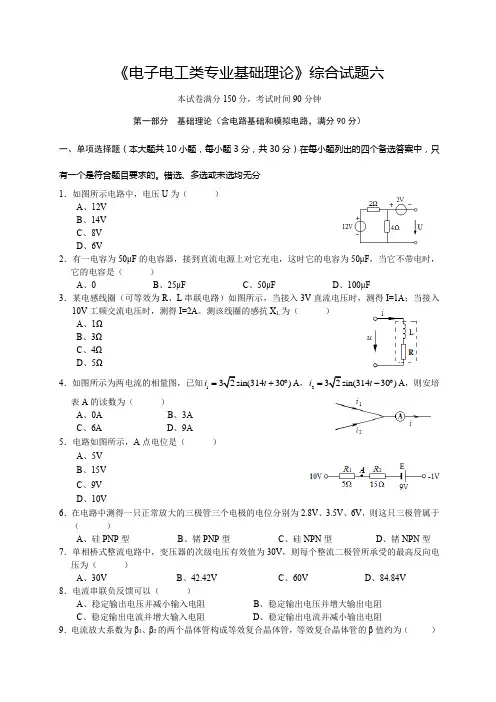

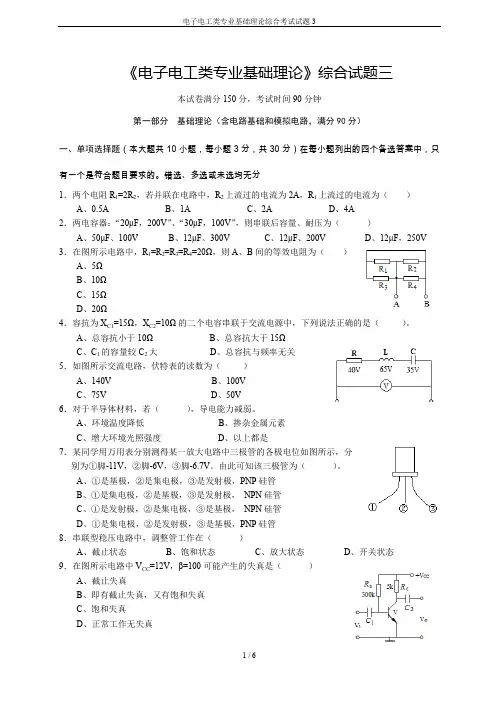

《电子电工类专业基础理论》综合 试题四本试卷满分150分，考试时间90分钟第 一部分基础理论（含电路基础和模拟电路，满分90 分）一、单项选择题（本大题共10小题，每小题3 分，共30分）在每小题列出的四个备选答案中，只 有一个是符合题目要求的。错选、多选或未选均无分1．下列关于电压与电动势的描述，正确的是（）A、 电动势存在于电源内部，是衡量电场力做功本领的物 理量B、电动势存在于电源外部，是衡量电源力做功 本领的物理量C、电压存在于电源的外部，是衡量电 源力做功本领的物理量D、电压存在于电源的内、外 部，是衡量电场力做功本领的物理量2．3个等值的 电阻串联，其等效电阻是9k，如果把这3个电阻并 联，它们的总电阻是（）A、1kΩ B、2kΩ C、3kΩ D、9kΩ 3．如图所示，已知I=2A，I=3A， I=9A，I=2A，则I的大小为（）12354A、2A B、3A C、 6A D、-．已知交流电压V， 以下说法不正确的是（）4A、交流电压最大值为 100V B、1s内，交流电压完成50次周期性变化502VC、交流电压的初相为D、交流电压有效值为45．如图所示电流源I两端的电压为____，电压源U
输出功率为（）。 SSA、20V，40W B、8V，16W C、28V，40W D、28V，-40W 6．如图所示为理 想二极管电路，其U为（）ab A、6V B、-6V C、 12V D、-12V 7．桥式整流电容滤波电路中，当电压正 常工作时，其负载电阻两端的电压值为12V，若电路 中滤波电容开路，则负载电阻两端的电压值应为（）A、4.5V B、9V C、10V D、12V 8．下 列各种耦合方式中存在静态工作点相互影响，有零点 漂移现象的是（）A、直接耦合B、阻容耦合C、变 压器耦合D、光电耦合9．输入电流基本上等于流过 反馈电阻电流的运算电路是（）A、同相比例运算电 路B、反相比例运算电路C、同相比例和反相比例运 算电路D、减法器 10．如图所示，OCL电路在理想情况下，其A点电位为（）A、 0V 1V B、CC2C、V CC D、2V CC二、填空题（本大题共9小题， 每空格2分，共20分）11．如图所示，已知V=2V，V=4V， 电阻R=R=R，则V=__________。CB123A12．若某电源开路电 压为12V，短路电流为2A，则负载从该电源获得的最大功率为 ___________。13．电容器并联电路中每只电容器均承受着外 加电压，因此，每只电容器的耐压均应大于外加电压。否则， 一只电容器被击穿，整个并联电路__________，会对电路造成 危害。14．已知两个正
职业技术学院考试试卷 信息传媒系18计算机网络专业《电工电子技术》期末试卷A卷考试时间：120分钟，考试形式（开/闭/机）：闭 班级姓名学号 一、选择题（本题共15小题，每题2分，共30分） 1、3 kΩ的电阻中通过2mA的电流，试问电阻两端的电压是（）。 A、10V B、6mV C、1.5V D、6V 2、有一额定值为5W 500Ω的线绕电阻，其额定电流为（）。 A、2500 B、100 C、1 D、0.1 3、一个电热器从220V的电源取用的功率为1000W，如将它接到110V的电源上，则取用的功率为（）W。 A、125 B、250 C、500 D、1000 4、某一负载消耗的有功功率为300W，消耗的无功功率为400var，则该负载的视在功率为（）。 A、700VA B、100VA C、500VA D、-100VA 5、图右所示电路中P点电位为( ) A、5V B、4V C、3V D、2V 6、如图电路中电压U为（） A．-50V B．-10V C．10V D．50V 7、若交流电路的电流相位比电压相位超前，则电路成（） A.电阻性B．电感性C．电容性 D.无法确定 8、当三相对称交流电源接成星形时，若线电压为380V，则相电压为（）。 A.380/3V D.380V 9、我国通常应用的交流电工频为（）Hz。 A.50 B．60 C．110 D.220 10、交流铁心线圈，当线圈匝数N增加一倍，则磁通 将( ) 。 A、增大 B、减小 C、不变 D、以上都不正确 11、关于提高功率因数的说法，正确的是（）
A、在感性负载上并联电感可以提高功率因数 B、在感性负载上并联电容可以降低功率因数 C、在感性负载上并联电容可以提高功率因数 D、以上都不对 12、理想二极管的反向电阻为（）。 A、零 B、无穷大 C、约几千欧 D、以上都不对 13、就放大作用而言，射极输出器是一种 ( )。 A、有电流放大作用而无电压放大作用的电路 B、有电压放大作用而无电流放大作用的电路 C、电压和电流放大作用均没有的电路 D、以上都不对 14、触发器输出的状态取决于 ( )。 A、输入信号 B、电路的原始状态 C、输入信号和电路的原始状态 D、以上都不对 15、单稳态触发器的输出状态有（） A、一个稳态、一个暂态 B、两个稳态 C、只有一个稳态 D、没有稳态 二、填空题（本题共10小题，每题2分，共20分） 1．电路由、和中间环节三部分组成。 2．如果某一元件上的电压和电流的实际方向相反，那么这一元件是。 3．已知u=10sin(ωt+30?)V，分别写出幅值 U m= ，有效值U= ，相量ù= 。 4．三相电路中，负载的连接方法主要有和两种，若负载相电压需为380V，则需采用连接方式。 5.有两个正弦交流电流分别为i1=10Sin100πtA，i2=10Sin(100πt+90°)A，它们叠加后的 I 电流有效值相量=A ，对应的瞬时值A。 6、半导体三极管的结构分为三个区，分别是区、区、区。 7、欲使晶体管工作在放大区，则外电路所加电压必须使晶体管的发射结偏，同时使集电结偏。 8、若放大电路的静态工作点设置不合理或信号太大，在放大信号时会容引起输出信号失真,非线性失真分为失真和失真。 9、多级放大电路中级与级之间的耦合方式主要有耦合和耦合。 10、在画放大电路的直流通路时常将耦合电容视作，而在画其交路时常将耦合电容视作。 三、判断题（本题共15小题，每题1分，共15分）
2.4.10 无源二端网络输入端的电压和电流为V t u ）20314（sin 2220 +=，A t i ）33-314（sin 24.4 =，试求此二端网络由两个元件串联的等效电路和元件的 参数值，并求二端网络的功率因数以及输入的有功功率和无功功率 解：由电压和电流相位关系可知，电压超前电流，为感性电路 Ω=== 504 .4220I U Z 电压和电流相位差 53)(-33-20==? 6.053cos = Ω===3053cos 50cos ?Z R Ω===4053sin 50sin ?Z X L 有功功率W UI P 8.5806.0*4.4*220cos ===? 无功功率ar 4 .7748.0*4.4*220sin V UI Q ===? 本 题 要 点 ： i u C L C L I U Z R X X X X j R Z ???∠∠=∠=-∠-+=+=arctan )(R )X -(X 22C L 阻抗三角形，电压三角形，功率三角形
2.5.3 如图所示各电路图中，除0A 和0V 外，其余电流表和电压表的读数在图上都已标出（都是正弦量的有效值），试求电流表0A 或电压表0V 的读数 A) A A I I I 1.14210)10()10(2222210==+=+= b) V V V V 80)0(6)100(2221220=-=-=
C) A I I I 2210=-= 此处会不会为-2A ？电流表和电压表的读数始终为正，故此处并 没有在电路图上给出参考方向 d) V V V V V 1.14201)0(1)10(2221220==+=+=
电子电工类专业课部分 一、考试范围和考试形式 考试范围以教育部中等职业学校电子电工专业教学指导方案为依据，以省教育厅公布的中等职业学校教学用书目录中本专业有关教材为主要参考教材，包括电子电工专业开设的电工技术基础、电子技术基础、电工仪表与测量三门专业核心课程，主要测试考生理解和掌握有关基本理论、基本知识和基本专业操作的能力，以及综合运用这些理论、知识，解决实际问题的能力。考试形式分专业理论和技能测试两项。理论考试采用书面闭卷测试的形式，技能测试采用按实际操作水平打分测试的形式。 二、书面考试试卷结构 （一）试卷内容比例 电工技术基础约占45%电子技术基础约占45%电工仪表与测量约占10% （二）试卷题型和比例 填空题约占15%选择题约占30%判断题约占10%简答题约占15%计算题约占30% （三）试题难易比例 较容易题约占50%中等难度题约占35%较难题约占15% 三、书面考试内容和要求 电工技术基础 （一）电路的基本概念 1?了解电路的组成及其作用。 2.理解电路的基本物理量（电动势、电流、电位、电压）的概念及其单位。 3.理解电功和电功率的概念，掌握电功、电功率和焦耳定律的计算。 4?理解电阻的概念和电阻与温度的关系，熟练掌握电阻定律。 5?了解电气设备额定值的意义。 6?理解电场的两个重要性质。 （二）简单直流电路 1?熟练掌握部分电路欧姆定律和闭合电路欧姆定律。 2?了解电路的几种工作状态（通路、开路、短路），掌握在每一种状态下电路中电流、电压和功 率的计算。 3?熟练掌握电阻串、并联的特点和作用，掌握简单混联电路的分析和计算。 4?掌握电路中各点电位及两点间电压的分析和计算，并掌握其测量方法。 5?了解电阻的两种测量方法：伏安法和惠斯通电桥法。 （三）复杂直流电路 1?熟练掌握基尔霍夫定律、叠加定理和戴维宁定理的内容和适用场合。 2?熟练运用支路电流法、叠加定理和载维宁定理来分析、计算复杂直流电路。 3?理解电压源和电流源的概念，并掌握它们之间的等效变换。 （四）电容和电容器 1.理解电容器与电容的概念。 2.熟练掌握平行板电容器的电容量的计算方法。 3?掌握电容器串联、并联电路的特点以及耐压能力的分析计算。 4?理解电容器的充放电过程，掌握电容器中电场能的计算。 （五）磁场和磁路 1.理解磁场主要物理量（磁感应强度、磁通、磁场强度和磁导率）的物理意义、单位和它们之间的相互关系。 2?熟练掌握右手螺旋法则，左手定则以及磁场对电流作用力的计算。 3.了解铁磁物体的磁化曲线、磁滞回线以及常用磁性材料的磁性能和在工程技术上的应用。 4?了解磁动势、磁阻的概念以及磁路欧姆定律的应用。 （六）电磁感应 1?理解电磁感应现象产生的条件。 2?熟练掌握和运用右手定则、楞次定律和法拉第电磁感应定律。 3?理解自感现象和互感现象，理解自感系数和互感系数的概念。 4?理解掌握互感线圈的同名端的判断及其串联。 5?了解涡流的产生及其在工程技术上的应用。
××县职业教育成人教育中心电子电工类专业试卷（九） 学校 班级 姓名 得分 一.填空：（30×1分） 1、有一白炽灯，额定电压220V ，40W ，每天工作6小时，一个月（按30天计），用电__________度。 2、我国工频交流电的频率f=________，周期T=________，幅值U m=_________。 3、有一灯泡接到u=311Sin(314t+6 )V 的交流电源上，灯丝炽热时电阻为484 Ω，则灯泡消耗的功率为__________。 4、电感L=100mH ，两端加电压u=100t Sin 1002，则电感的感抗为__________，用电流表测电感的电流，其读数应为__________。 5、有一电路有5条支路，3个节点，则可列出______个独立的KCL 方程和 个独立的KVL 方程。 6、求图中a 、b 两端的等效电阻R ab =__________。 7、图中，V A =__________，V B =__________， U AB =__________。 8、已知电阻R 1=1K Ω，R 2=2K Ω，将两个电阻相串联，则U 1/U 2值为__________，将两电阻并联，I 2/I 1值为__________。 9、n 个输入变量可有__________种不同组合，把每种输入状态下的输出状态列出来，就构成了描述组合逻辑的__________。 10、直流放大器只能采用__________耦合方式，因为__________耦合和__________耦合不能传输直流信号。 11、制作半导体器件时，使用最多的半导体材料是__________和__________，它们都是__________价元素。 12、振荡器是在无输入信号的条件下能连续不断地产生一定__________，一定__________，一定__________的电子线路。 13、小功率直流稳压电源包含：电源变压器、__________、滤波电路和 __________等部分。 14、对JK 触发器，当JK=01时，Q n+1= ，对T 触发器，当T=0时，Q n+1= 。 二.选择填空：（15×2分） 1.有一个伏特表其内阻R V =Ω，现在要扩大它的量程为原来的10倍，则应（ ） A.用18K Ω的电阻与伏特表串联；
( 161 ) 北京理工大学远程教育学院2019-2020年第二学期 《电工电子技术1》期末试卷A 卷答案 教学站 学号 姓名 成绩 注意：1、 本次考试为闭卷,时间为90分钟。 2、 不允许学生携带任何纸张进入考场。 3、 可携带黑或蓝色笔、修正带（液）、计算器等文具进入考场。 答案 请假 Vx:w619gf 一. 判断题（每小题3分，共15分） 1. 阻值不同的几个电阻并联，阻值小的电阻消耗功率小。 .【 】 2. 电流的参考方向又称电流的正方向，就是电流的真实方向。 【 】 3. 实际电压源的内阻越小，它的带负载能力就越强。 【 】 4. 在交流电磁铁通电吸合时，如发生衔铁被卡住而不能吸合，则会发生因线圈长期通 过过大电流，而使线圈过热而烧坏。 【 】 5. 电磁式仪表及电动式仪表在测量交流电流时的读数均为交流有效值。 【 】 二、单选题（每小题3分，共15分） 1. 一段有源电路如图2-1所示，电路A 、B 两端的电压U AB 为【 】。 A) 12V B) 0V C) -12V D) 6V 2. 电路中的有源元件是指【 】。 A) 电阻元件 B) 电感元件 C) 电容元件 D) 电流源元件。 3. 三相异步电动机的调速方法主要有【 】。 A) 变频调速； B) 降低电源电压调速 C) 定子绕组串联电阻调速 D) 改变旋转磁场调速 4. 设某负载的电流/=3+4和复数阻抗z=40+/302，则该负载的端电压U A) 250V: B) j250V; C) 490V D) j90V 。 a b 图2-1
5. 在两个交流接触器线圈电路中，相互之间串入另一个接触器的常闭辅助触点是为 【 】。 A) 使其他控制触点不起控制作用： B) 保证两个接触器同时动作； C) 保证两个接触器不能同时动作； D) 使两个接触器先后依次动作 三．基本计算题（每题12分，共36分） 1. 试用戴维南定理求下图3-1所示电路中的电流1。（12分） 2. 电路如下图3-2所示，已知U=100V ，试求I 1、 I 2及电路的P 、Q 、S 。（12分） 1k Ω 图 3-1 图3-2 j4Ω 3Ω
第二章电阻电路的分析 本章的主要任务是学习电阻电路的分析计算方法，并运用这些方法分析计算各种电阻电路中的电流、电压和功率。 本章基本要求 1．正确理解等效电路的概念，并利用等效变换化简电路。 2．掌握电阻串、并联等效变换、电阻的Y形连接与Δ形连接的等效变换、电源的等效变换。 3．电阻电路的分压公式和分流公式的应用。 4．运用支路电流法和结点电压法分析计算电路。 5．运用叠加定理分析计算电路。 6．熟练应用戴维宁定理和诺顿定理分析计算电路。 7．应用戴维宁定理或诺顿定理求解电路中负载电阻获得的最大功率。 8．学会含有受控源电路的分析计算。 9．了解非线性电阻电路的分析方法。 本章习题解析（书上已有图已删除） 2－1电路如图2－1所示，设电路中每个电阻均为9Ω。试将电路分别变换为Y形电路和△形电路。 解将ADE、DBF、EFC组成的△形电路等效变换成Y形电路，如图2-1(a)所示，其中每个电阻为 R Y=1/3RΔ=3Ω 然后将图2-1(a)所示电路再进行等效变换，其变换过程如图2-1(b)和(c)所示。 由图2-1(c)即可得到原电路的Y形电路和△形电路，分别如图2-1(d)和(e)所示。
2－2在图2－2中，已知电压源U s＝27V，电阻R1＝R2＝6Ω，R3＝R4＝R5＝2Ω，R6＝R7＝6Ω。试求支路电流I1、I2和I3。 ，故它是平 ， 2 a b 5 a b a b 或 a b 图2-3(a)
2－4 电路如图2－4所示，试用电源等效变换法求电流I 。 解 首先利用电源的等效变换求出1Ω电阻以左部分的最简等效电路，逐步等效化简过程如图所示。 在最简的等效电路中，由欧姆定律得 5I=20 所以 I=5A 2－5 如图2－5所示，已知电压源U s1＝140V ，U s2＝90V ，电阻 R 1＝20Ω，R 2＝5Ω，R 3＝60Ω。试用支路电流法求各支路电流I 1、I 2和I 3。 解 根据给定的电路可列得1个独立的KCL 方程和2个独立的KVL 方程 图2-3(d) a b a b 6或 a b 3I 图2-3(c) a b a b 8V 4或
2015年上期机32班《电子电工》期中考试试题 一、单选题（每个小题6分，共120分） 1、电路如图1所示，a 、b 之间的等效电阻为-----------------（ ） A 、2Ω B 、4Ω C 、6Ω D 、8Ω 图1 图3 2、在下列所示电路中，电源电压是12V ，四只瓦数相同的白炽灯工作电压都是6V ，要使白炽灯正常工作，接法正确的是-----------------（ ） A 、 B 、 C 、 D 、 3、电路如图3中，a ，b 之间的开路电压Uab 为----------------（ ） A 、-10V B 、-20V C 、10V D 、20V 4、根据图4所示电路，选择正确的表达式。将它的编号填写在括号内（ ） A 、12()()()()ab s u t u t u t u t +-= B 、 120 ab s U U U U +-+= C 、210 ab s U U U U +-+= D 、 12()()()() ab s u t u t u t u t +-=- 图4 6、下列表达RLC 串联电路中电压、电流关系的各 班级：______________ 姓名：_____________ 装订线内不得答题 装订线内不得答题 装订线内不得答题
式正确的是--------（） A、 U=UR+UL+UC B、 U=UR+UL+UC C、I = U /[R+ j(XL–XC)] D、 I = U /Z 7、有一“三相四线制”电源线电压为380V，一组不对称负载额定电压为220V 可接在其上使用的连接方法是是---------------------------------（） A、三角形连接 B、星形连接无中线 C、星形连接有中线 D、B、C都可以 8、图8所示正弦交流电路中，R = XL = 10 Ω，欲使电路的功率因数λ= 0.707，则XC为------------------------------------- ( ) A、 20 Ω B、10 C、 5 Ω D、12Ω 图8 图9 9、如图9所示对称三相电路中，线电流IA为-----------------------（） A、 Z U A 3 1 B、Z U U B A - C、Z U A D、Z U U B A + 10、电路如图12所示，为了使集电极电流I C有明显的增加，应该-------（） A、增大R C B、减小R C C、增大R B D、减小R B 图12 图13 11、电路如图13所示，若R1、R2、R3及U i一定，当运算放大器的负载电阻R L适当增加时，负载电流I L将------------------------------------（）
《电工电子技术基础》期末考试试卷 (闭卷) 9、基本门电路有门、门和非门。 10、能够实现“有0出1，全1出0”逻辑关系的门电路是门。 11、能够实现“有1出0，全0出1”逻辑关系的门电路是门。 12、能够实现“相异出1，相同出0”逻辑关系的门电路是门。 13、在交流电中，电流、电压随时间按变化的，称为正弦交流电。正弦交流电的三要素是指最大值、、。 14、工频电流的频率f= Hz。 15、设u=311sin314t V，则此电压的最大值为，频率为，初相位为。 16、在如图所示的电路，已知I1 = 1A，I2 = 3A ，I5 =4.5A，则I3 = A，I4 = A，则I6 = A。
17、半导体三极管是由、、三个电 极，、两个PN结构成。 18、三极管按其内部结构分为和两种类型。 19、晶体三极管作共射组态时，其输入特性与二极管类似，但其输出特性 较为复杂，可分为放大区外，还有区和区。 20、二极管具有特性。 二、单项选择题（每小题2分，共10分） 1、如图所示电路中，电压表的内阻Rv为20KΩ，则电压表的指示为（）。 20KΩ 20KΩ A．5V B.10V C.15V D.30V 2、在三相交流电路中，当负载为对称且三角型连接时，线电流与相电流的 相位关系是（）。 A. 线电压超前相电压300 B. 线电压滞后相电压300 C. 线电流超前相电流300 D. 线电流滞后相电流300 3、叠加定理可以用在线性电路中不能叠加的是（）。 A、电压 B、电流 C、功率 D、电动势 4、如图所示电路中，若电阻从2Ω变到10Ω，则电流i（）。 R i s A.变大 B. 变小 C.不变 D.不确定 5、如图所示电路，电路的电流I=（）。
复习题 一、填空题 1．直流电机分为和两大类。 2．三相异步电动机的结构主要由和两大部分组成。 3．笼型异步电动机的起动方法有和两种。 4．直流电机的转子主要由、、、和轴承组成。 5．定子铁心槽型分为、和三种。 6．变压器的运行特性主要有和两种。 7．电机可分为、、和控制电机四大类。 8．特殊电源变压器有、和。 9．交流绕组按相数分为和。 10．单相异步电动机主要有和两种。 11．直流电机的定子主要由、、、和端盖组成。 12．异步电动机分为和两种。 13．变压器按铁心结构分为变压器和变压器。 14．三相异步电动机常用的起动方法有和。 15．根据结构，电机可分为和两大类。 16．交流绕组按槽内层数分为和。 17．变压器的基本结构是和两大部分组成的。它们分别是变压器的系统和系统。 18．三相笼型异步电动机的调速方法有、和三种方法。 19．三相定子绕组中产生的旋转磁场的转速n1与成正比，与成反比。 20．变压器是一种能改变而保持不变的静止的电气设备。 21．三相笼型异步电动机的降压起动方法有、、和四种。 22．三相笼型异步电动机的调速方法有、和三种方法。 23．电动机是一种将转换成动力设备。 24．功率相同的电动机，磁极数越多，则转速越，输出转矩越。 25．变压器带负载运行时，若负载增大，其铁损耗将，铜损耗。 26．一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于的大小，而与磁路基本无关。 27．当变压器负载（φ2>0?）一定，电源电压下降，则空载电流I0，铁损耗P Fe。 28．异步电动机中的定子绕组相当于变压器的。 29．异步电动机中的转子绕组相当于变压器的。 30．转速差与同步转速的比值称为。 31．当旋转磁场具有P对磁极时，旋转磁场的转速为。 32．三相异步电动机是利用定子绕组中三相交流电产生的与转子绕组内 的相互作用而旋转的。
省20003年综合高中电子电工类专业会考模拟试卷（十） 学校班级得分 一．填空:（30×1分） 1,对NPN管,各极电位应满足关系,对PNP管应满足。 2、按三极管放大电路的结构,可分、、和三种组态。 3、共集放大电路的特点是：、、。 4、某放大电路的开环增益为100,引入反馈系数为0.1的反馈网络后,其闭环增益 为。 5、反馈放大电路的反馈系数是与的比值 6、在RS、JK、D、T四种触发器中，不具有保持功能的是触发器， 不具有计数功能的是和。 7、由四个触发器构成的计数器，它的计数状态最多为。 8、有一40W白炽灯，额定电压为220V，每天工作5小时，一个月（按30天计） 用电度。 9、有一白炽灯接到u=311Sin（314t+30o）V的交流电源上,灯丝炽热时的电阻为 484Ω，则灯消耗的功率为。 10、某电感线圈的电感L=0.1H，i L=2Sin（100t+60o）A，则该电感的感抗为， 用交流电表测电感两端的电压读数为。 11、RLC串联电路中，测得R、L、C的电压分别为3V、8V、4V，则用电压表测总 电压读数应为。
12、相等、相同、相位互差的三相电源，称为三相对称 电源。 13、三相对称负载作星形连接时，中线上的电流为，三相对称负载作三角 形状连接时，线电流为相电流的倍。 14、已知电阻R1=2R2，将两电阻串联使用，则U１＝U２，P１＝P２；若并联 使用，则U１＝U２，P１＝P２。 二．选择填空:（15×2分） 1．将(1101101)2转换为十进制数为( ) A.109 B.61 C.105 205 2．利用分配律写出C+DE的等式为( ) A.(C+D)(C+E) B.CD+CE C.C+D+E D.CDE 3．放大器功率放大倍数为100,问功率增益是多少分贝( ) A.10dB B.20 dB C.30 dB D.40 dB 4．工作在放大状态的晶体管,当I B从30uA增大到40uA时,I C从2.4mA变成3mA,则该管的β为( ) A.80 B.60 C.75 D.100 5．采用差动放大电路是为了( ) A.稳定电压放大倍数 B.增加带负载的能力 C.提高输入阻抗 D.克服零点漂移 6．放大变化缓慢的信号应采用( ) A.直接耦合的放大器 B.阻容耦合的放大器
电子电工类（专业基础理论）试卷 第一部分 必做题（满分210分） 一、单项选择题（本大题共20小题，每小题3分，共60分）在每小题列出的四个备选答案中，只有一个是符合题目要求的。错涂、多涂或未涂均无分。 1．每家每户安装的电度表是测量（ ）的仪表。 A ．电功率 B ．电功 C ．电流 D ．绝缘电阻 2．有一内阻可以忽略不计的直流电源，向互相串联的R 1、R 2输送电流，当90Ω的电阻R 1短路后，电路中的电流是以前的3倍，则电阻R 2的阻值是( )。 A ．30Ω B ．45Ω C ．60Ω D ．90Ω 3．如图所示电路，已知E=12V ，R 1=4Ω，R 2=2Ω，R 3=8Ω，C 是电容器，R 3两端电压是( )。 A ．0V B ．3V C ．6V D ．8V 题4图 题5图 4. 如图所示电路中,电流I ＝( )。 A ．0.5A B ．2A Ｃ．2.5A Ｄ．4.5A 5．如图所示电路，已知tV u AB ωsin 2380=，A t i A )30sin(2380-=ω，如果负载是对称三相负载，且作三角形连接，则负载的性质为( )。 A ．阻性 B ．容性 C ．感性 D ．不确定 6．日光灯电路并联一合适的电容后，日光灯的有功功率将( )。 A ．增大 B ．减小 C ．不变 D ．不确定 7．电容C 1为100ｕF 、耐压20V ，C 2为20ｕF 、耐压50V ，两个电容器串联后两端所加的 最大允许电压为( )。 A ．20V B ．35V C ．50V D ．60V 8. 如果三相交流电为V t E e m U )80sin(0+=ω、V t E e m V )200sin(0+=ω 、m W E e = V t )40sin(0-ω，则电源的相序为：( )。 A ．U-V-W B ．U-W-V C ．V-W-U D ．W-U-V 9．某家庭用电器工作时，用电流表测得通过用电器的电流为4A ，则此用电器可能是下列电器中的哪一个( )。 A ．家用空调器 B ．晶体管收音机 C ．彩色电视机 D ．电风扇 10．如下图所示，电流表A 1、A 2、A 3的读数均为2A ，则各电路中的总电流最小的是（ ）。 (A) (B) (C) (D)
《电工电子技术》期末考试卷专业年级姓名 一、单项选择题(每题4分，共40分) 1.任何一个有源二端线性网络的戴维南等效电路是( ) A.一个理想电流源和一个电阻的并联电路 B.一个理想电流源和一个理想电压源的并联电路 C.一个理想电压源和一个理想电流源的串联电路 D.一个理想电压源和一个电阻的串联电路 2.图示电路中，所有输出功率的元件( ) A.仅有恒压源 B.仅有恒流源 C.有恒压源和恒流源 D.不能确定 3.某电路元件中，按关联方向电流) 10 i? - =A，两端电压t 2 90 sin( t 314 2 u=V，则此 220 314 sin 元件的无功功率Q为( ) A.-4400W B.-2200var C.2200var D.4400W 4.在负载为三角形连接的对称三相电路中，各线电流与相电流的关系是( ) A.大小、相位都相等 B.大小相等、线电流超前相应的相电流? 90 C.线电流大小为相电流大小的3倍、线电流超前相应的相电流? 30 D.线电流大小为相电流大小的3倍、线电流滞后相应的相电流? 30 5.在电路中用来对电气设备进行短路保护的电器是( ) A.交流接触器 B.热继电器 C.中间继电器 D.熔断器 6.制造普通变压器铁心的磁性材料是( ) A.碳钢 B.硅钢片 C.铝镍钴合金 D.硬磁铁氧体 7.通常用于扩大交流电流表测量量程的电流互感器，其副绕组的额定电流规定为( ) A.0.5A或2A B.1A或5A C.2A或10A D.3A或15A 8.一台三相异步电动机的磁极对数p=2，电源频率为50Hz，电动机转速n=1440r/min，其转差 率s为( ) A.1% B.2% C.3% D.4% 9.在共射极放大电路中，当其他参数不变只有负载电阻R L增大时，电压放大倍数将( ) A.减少 B.增大 C.保持不变 D.大小不变，符号改变 10.在单管固定偏置共射极放大电路中，若测得三极管的静态管压降U CE近似等于电源电压 U CC时，则该管工作状态为( ) A.饱和 B.截止 C.放大 D.不能确定 二、图示对称三相电路中，R AB=R BC=R CA=100Ω，电源线电压为380V，求：(1)电压表和电流 表的读数是多少?(2)三相负载消耗的功率P是多少?（20分）
无源二端网络输入端的电压和电流为V t u ）20314（sin 2220 +=，A t i ）33-314（sin 24.4 =，试求此二端网络由两个元件串联的等效电路和元件的 参数值，并求二端网络的功率因数以及输入的有功功率和无功功率 解：由电压和电流相位关系可知，电压超前电流，为感性电路 Ω=== 504 .4220I U Z 电压和电流相位差 53)(-33-20==? 6.053cos = Ω===3053cos 50cos ?Z R Ω===4053sin 50sin ?Z X L 有功功率W UI P 8.5806.0*4.4*220cos ===? 无功功率ar 4.7748.0*4.4*220sin V UI Q ===? 本 题 要 点 ： i u C L C L I U Z R X X X X j R Z ???∠∠=∠=-∠-+=+=arctan )(R )X -(X 22C L 阻抗三角形，电压三角形，功率三角形
如图所示各电路图中，除0A 和0V 外，其余电流表和电压表的读数在图上都已标出（都是正弦量的有效值），试求电流表0A 或电压表0V 的读数 A) A A I I I 1.14210)10()10(2222210==+=+= b) V V V V 80)0(6)100(2221220=-=-=
C) A I I I 2210=-= 此处会不会为-2A ？电流表和电压表的读数始终为正，故此处并 没有在电路图上给出参考方向 d) V V V V V 1.14201)0(1)10(2221220==+=+=
《电子电工类专业基础理论》综合试题一 本试卷满分150分，考试时间90分钟 第一部分 基础理论（含电路基础和模拟电路，满分90分） 一、单项选择题（本大题共10小题，每小题3分，共30分）在每小题列出的四个备选答案中，只有一个是符合题目要求的。错选、多选或未选均无分 1．额定电压都为220V 的40W 、60W 和100W 三只灯泡串联在220V 的电源中，它们发热量由大到小排列为（ ） A 、100W ，60W ，40W B 、40W ，60W ，100W C 、100W ，40W ，60W D 、60W ，100W ，40W 2．如图电路中，流过2Ω电阻电流I 为（ ） A 、1A B 、2A C 、6A D 、3A 3．有一平行板电容器，其电容量为C 1，充电后它两极板间的电压为U 1，拆去电源后使两极板间的距离加大，则电容量变为C 2，两极板间的电压变为U 2，则有：（ ） A 、C 1 《电工电子学》期末考试试卷A（闭卷）班级：姓名：学号：分数： 1、把图1 所示的电路改为图2 的电路，其负载电流I1 和I2 将( )。 (a) 增大(b) 不变(c) 减小 2、图示电路中，I S1，I S2 和U S 均为正值，且 I S2 >I S1 ，则供出功率的电源是( )。 (a) 电压源U S(b) 电流源I S2(c) 电流源 I S2 和电压源U S 3、已知白炽灯A 和B 的额定电压相等，但 A 的额定功率大于 B 的额定功率。现将A 和B 串联后连接在某一电源上，则白炽灯 A 上的电压降( )。 (a) 较大(b) 较小(c) 不确定 4、电路及其对应的欧姆定律表达式分别如图1、图2、图 3 所示，表达式错误的是( )。 (a) 图1 (b) 图2 (c) 图3 5、在额定功率和额定电压分别为下列规格的电灯泡中，电阻最大的是( )。 (a) 100 W，220 V (b) 100 W ，110 V (c) 60 W ，220 V 6、图示电路中，已知：U S =10 V，I S = 4 A，则 A 点的电位V A 是( )。 (a) -0.8 V (b) 0.8 V (c) 8.8 V 7、在图示电路中，若电路为零状态，开关S在t = 0 瞬间闭合，则i()0 =( )。 + (a) 3 A (b) 2 A (c) 1 A 8、图示正弦交流电路中，R = X L = 10 Ω，欲使电路的功率因数λ= 1，则X C为( )。 (a) 10 Ω(b) 7.07 Ω(c) 20 Ω 9、图示正弦交流电路中，Z = ( 40 + j 30 ) Ω，X C = 10 Ω，有效值U2 = 200 V，则总电压有效值U为( )。 (a) 178.9 V (b) 226 V (c) 120 V 10、图示电路中，u = 90 sin ( ωt + 140? ) V，电流 i = 3 sin ( ωt －10?) A，则负载的等效复阻抗Z 为( )。 (a) 30150 ∠?Ω(c) 25.98 －j 15 Ω∠?Ω(b) 3030 11、电路如图所示，设全部二极管均为理想元件，当输入电压u i =10sinωt V时，输出电压最大值为+10V 的电路是图（）。 12、如图下所示电路中，D Z1和D Z2为稳压二极管，其 一、填空题 1．任何一个完整的电路都必须由（ 电源 ）、（ 负载 ）、（ 连接部分 ）三个基本部分组成，电路的作用是对电能进行（ 传输 ）和（ 转换 ），对电信号进行（ 传递 ）和（ 处理 ），电源或信号源产生的电压和电流称为（ 激励 ），相应在电路元件上产生的电压和电流称为（ 响应 ）。 2．在电路分析中规定（ 正电荷 ）的运动方向为电流的实际方向。在直流电路中，电源的工作状态有3种，分别为（ 有载 ）、（ 开路 ）和（ 短路 ）。 3．在正弦交流电路中，（ 频率（周期） ）、（ 幅值 ）和（ 初相位 ）称为正弦量的三要素。（ 电感 ）元件和（ 电容 ）元件称为动态元件，感抗与（ 频率 ）成正比，容抗与（ 频率 ）成反比。 4．在RLC 串联电路中，在进行正弦量的相量计算时常用到3个三角形，它们分别是（阻抗 ）三角形、（ 电压 ）三角形和（ 功率 ）三角形。如果已知RLC 串联电路的电流有效值为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，则电路复阻抗的模为（ 50欧姆 ），电路为（ 容性 ）性电路，电路的有功功率为（ 750W ），无功功率为（ -1000Var ）。 5．在RLC 串联电路中，发生谐振的条件是（ C L X X ），此时电路中的（阻抗 ）达到最小，（ 电流 ）达到最大，如果设 R = 1 Ω，L = 10 –3 H ，C = 10 –5F ，则电路的谐振角频率为（ 104 rad/s ），电路的品质因素 Q 为（ 10 ），如果在电路加上10 V 的电压源，此时电感和电容二端的电压分别为（ j100V ）和（ -j100V ），因此串联谐振又称为（ 电压 ）谐振。电工电子学期末考试试卷
