第5章 中断系统及应用
5. 时基信号中断
SPCE061A单片机提供了多组时基信号能作为中断源。 时基信号来自实时时钟32 768 Hz，输出有通过选频逻辑的 TMB1、TMB2信号和直接从时基计数器溢出的各种实时时基 信号，在开启时基信号中断的情况下，有时基信号时，便发 出 时 基 信 号 中 断 申 请 ， CPU 查 询 到 有 中 断 请 求 后 ， 置 位 P_INT_Ctrl中相应的中断请求标志位，在中断服务程序中通 过测试P_INT_Ctrl来确定是哪个频率的时基信号产生的中断 请求。
第5章 中断系统及应用
3. 事件中断
事件中断简称中断，以下提到的中断均为事件中断，一般 产生于片内某部件或由外设中断输入引脚引入的某个事件，这 种中断的开放/屏蔽由对应位和相应的IRQ或FIQ总使能控制， 由软件设置。
事件中断可采用两种方式：快速中断请求(FIQ)和中断请 求(IRQ)，这两种中断都由相应的总使能来控制。
保留字 _FIQ/_IRQ0 _FIQ/_IRQ1 _FIQ/_IRQ2
FFFBH
_IRQ3
第5章 中断系统及应用
4096Hz 时基信号 2048Hz 时基信号 1024Hz 时基信号
4Hz 时基信号 2Hz 时基信号 频选信号TMB1 频选信号TMB2 UART 串行通信中断
IRQ4
IRQ5 IRQ6 IRQ7
第5章 中断系统及应用
中断系统
1
EXT1
EXT2 (下 降 沿 )
运算放大器
IOB2 ( I O B3 )
R
IOB4 C ( I O B5 )
图5.3 IOB2、IOB4或IOB3、IOB5之间的反馈结构
第5章 中断系统及应用

2
1
TH0
；P1.0输出“0” ；P1.0输出“1”
5.2 MCS-51单片机的中断系统
五、外中断应用举例
1. 中断初始化程序
设置外中断源的触发方式 设置中断允许寄存器IE 设置中断优先级寄存器IP
2. 中断服务程序
保护现场 中断处理 恢复现场
23/65
5.2 MCS-51单片机的中断系统
【例5-3】 设外部中断0为下降沿触发方 式，高优先级，试编写中断初始化程序
5.2 MCS-51单片机的中断系统
【例5-4】 将单脉冲接到外中断0（INT0）引脚，利 用P1.0作为输出，经反相器接发光二极管。编写程 序，每按动一次按钮，产生一个外中断信号，使发 光二极管的状态发生变化，由亮变暗，或反之
P1.0 单脉冲 发生器 INT0
1
+5V
8031
26/65
5.2 MCS-51单片机的中断系统
串口：0023H
20/65
5.2 MCS-51单片机的中断系统
四、中断请求的撤除
1.定时/计数器中断请求标志TF0/TF1会自动撤除 2.串行口中断请求标志TI/RI要用指令撤除
CLR TI ；清TI标志位 CLR RI ；清RI标志位
3.负脉冲触发的外中断请求标志IE0/IE1会自动撤除 4.低电平触发的外中断请求信号需要外加电路撤除
下次课前请预习5.3节
30/65
5.3 51单片机的定时器/计数器
MCS-51单片机内部有两个16位定时/计数器 T0和T1，简称定时器0和定时器1
在特殊功能寄存器TMOD和TCON的控制下， 它们既可以设定成定时器使用，也可以设定 成计数器使用
定时/计数器有4种工作方式，具有中断功能， 可以完成定时、计数、脉冲输出等任务

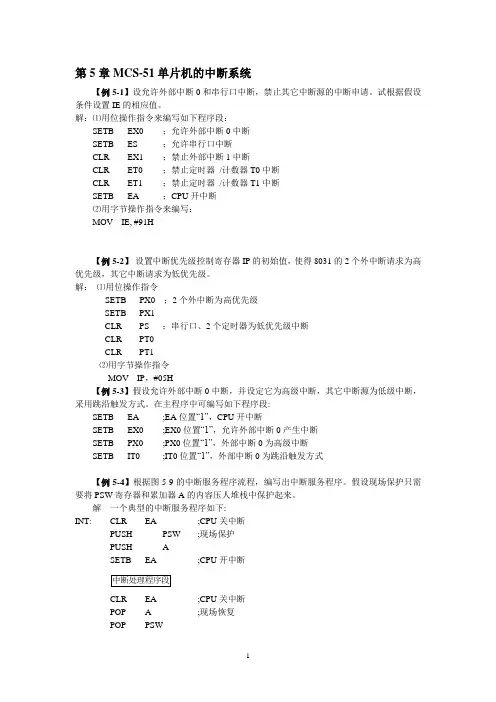

第5章MCS-51单片机的中断系统【例5-1】设允许外部中断0和串行口中断，禁止其它中断源的中断申请。

试根据假设条件设置IE的相应值。

解：⑴用位操作指令来编写如下程序段：SETB EX0 ；允许外部中断0中断SETB ES ；允许串行口中断CLR EX1 ；禁止外部中断1中断CLR ET0 ；禁止定时器/计数器T0中断CLR ET1 ；禁止定时器/计数器T1中断SETB EA ；CPU开中断⑵用字节操作指令来编写：MOV IE, #91H【例5-2】设置中断优先级控制寄存器IP的初始值，使得8031的2个外中断请求为高优先级，其它中断请求为低优先级。

解：⑴用位操作指令SETB PX0；2个外中断为高优先级SETB PX1CLR PS ；串行口、2个定时器为低优先级中断CLR PT0CLR PT1⑵用字节操作指令MOV IP，#05H【例5-3】假设允许外部中断0中断，并设定它为高级中断，其它中断源为低级中断，采用跳沿触发方式。

在主程序中可编写如下程序段:SETB E A ;EA位置“1”，CPU开中断SETB E X0 ;EX0位置“1”，允许外部中断0产生中断SETB P X0 ;PX0位置“1”，外部中断0为高级中断SETB I T0 ;IT0位置“1”，外部中断0为跳沿触发方式【例5-4】根据图5-9的中断服务程序流程，编写出中断服务程序。

假设现场保护只需要将PSW寄存器和累加器A的内容压人堆栈中保护起来。

解一个典型的中断服务程序如下:INT: CLR E A ;CPU关中断PUSH PSW ;现场保护PUSH ASETB E A ;CPU开中断中断处理程序段CLR E A ;CPU关中断POP A ;现场恢复POP PSWSETB E A ; CPU开中断RETI ;中断返回，恢复断点上述程序有几点需要说明的是：⑴本例的现场保护假设仅仅涉及到PSW和A的内容，如果还有其它的需要保护的内容，只需要在相应的位置再加几条PUSH和POP指令即可。

系统
（2）实现实时处理
在实时控制中，现场的参数、信息是不断变化的。 有了中断功能，外界的这些变化量可随时向CPU 发出中断请求，CPU可以马上响应加以处理。
（3）故障处理
单片机运行过程中，出现一些故障时（如掉电、 存储出错、运算溢出等），有了中断功能，单片 机就能自行处理而不必停机。 外界的中断请求是随机的，单片机响应请求后要 转到中断服务程序，与调用子程序相类似，需要 注意对现场进行保护。
ORG 0100H
MAIN： …;
第五章 MCS-51单片机的中断系统
ORG 1000H INT1：PUSH ACC PUSH DPH PUSH DPL PUSH R0 PUSH R1 … POP R1 POP R0 POP DPL POP DPH POP ACC RETI
第五章 MCS-51单片机的中断系统
5.3 中断处理过程
中断响应
中断处理
中断返回
第五章 MCS-51单片机的中断系统
5.3.1 中断响应
1. CPU响应中断的基本条件 （1）有中断源提出中断请求； （2）中断没有被禁止； （3）没有正在响应的同级或更高优先级的中断； （4）当前的指令周期已经结束；（也就是说，中 断申请时，正在执行的这条指令完成后，才会响 应中断请求） （5）若当前指令为RETI或访问IE、IP指令， CPU在执行完当前指令后，要再执行一条指令才 会响应中断请求。
第五章 MCS-51单片机的中断系统
2．中断响应过程 （1）根据响应的中断源的中断优先级，使相应的优 先级状态触发器置1； （2）清除相应的中断请求标志位（串行口中断请求 标志RI和TI除外）；
（3）把当前程序计数器PC的内容压入堆栈；
（4）把被响应的中断源所对应的中断服务程序的入 口地址送入PC，从而转入相应的中断服务程序。 CPU响应中断请求后，在中断返回（执行RETI）前， 中断请求必须被清除，即中断标志位=0，否则会再 一次引起中断响应。
