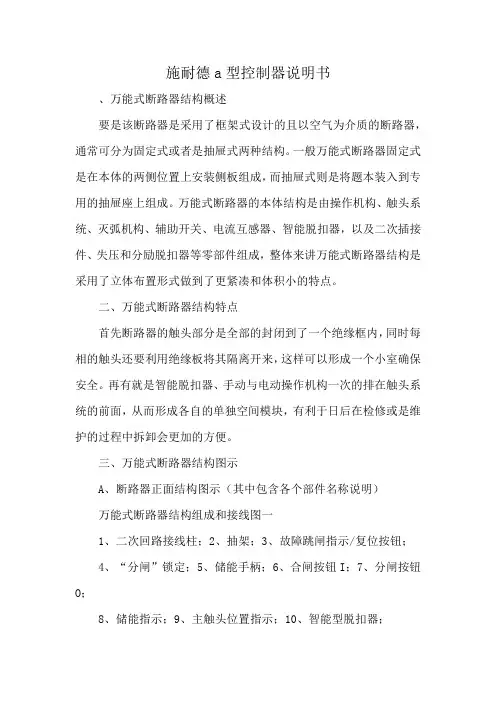

施耐德a型控制器说明书、万能式断路器结构概述要是该断路器是采用了框架式设计的且以空气为介质的断路器，通常可分为固定式或者是抽屉式两种结构。
一般万能式断路器固定式是在本体的两侧位置上安装侧板组成，而抽屉式则是将题本装入到专用的抽屉座上组成。
万能式断路器的本体结构是由操作机构、触头系统、灭弧机构、辅助开关、电流互感器、智能脱扣器，以及二次插接件、失压和分励脱扣器等零部件组成，整体来讲万能式断路器结构是采用了立体布置形式做到了更紧凑和体积小的特点。
二、万能式断路器结构特点首先断路器的触头部分是全部的封闭到了一个绝缘框内，同时每相的触头还要利用绝缘板将其隔离开来，这样可以形成一个小室确保安全。
再有就是智能脱扣器、手动与电动操作机构一次的排在触头系统的前面，从而形成各自的单独空间模块，有利于日后在检修或是维护的过程中拆卸会更加的方便。
三、万能式断路器结构图示A、断路器正面结构图示（其中包含各个部件名称说明）万能式断路器结构组成和接线图一1、二次回路接线柱；2、抽架；3、故障跳闸指示/复位按钮；4、“分闸”锁定；5、储能手柄；6、合闸按钮I；7、分闸按钮O；8、储能指示；9、主触头位置指示；10、智能型脱扣器；11、摇柄及其存放处；12、运行、试验和退出位置指示；13、摇柄插入位置；14、运行、退出、试验位置锁定的挂锁位置；15、运行、退出和试验位置的锁定装置；16、运行、退出和试验位置的锁扣解扣。
B、断路器内部结构图示（其中包含各个部件名称说明）万能式断路器结构组成和接线图二1、下母线；2、互感器；3、动触头；4、上母线（静触头）；5、静触头引弧片；6、断路器底板；7、灭弧罩；8、断路器基座；9、欠压、分励脱扣器；10、闭合脱扣器；11、主轴；12、操作机构；13、面罩；14、机构储能弹簧。
四、万能式断路器触头系统结构断路器的每相触头系统基本上都是将其安装到是采用绝缘体构成的小室当中，同时在它的上方位置有灭弧室。
