变电所运行记录：进线电压用电量余电量变压器温度低压电压ABC电流功率因数等
运行设备点检：1外壳、柜内卫生外壳清洁，无油漆剥落现象，油漆良好，柜内清洁，门锁完好
擦拭、目视、手触2元器件：指示仪表和指示灯完好,显示正常,元器件完整，无异常响声，无异常气味。
3 高压环网柜：操作机构完好，操作灵活目视、手触4其它部件基础牢固，接地良好，应有规定的警示标志和遮栏。
5 线圈表面无裂痕、变色或剥落现象，表面无积尘，支撑件（上下垫块）无移位、松动现象，线圈温度不超过100℃6铁芯表面涂层无损坏，铁芯拉扳螺栓、夹件螺栓和穿心螺杆无发热现象。
7风机：完好，风机能正常运转,运转无异响、无异常震动、无异味。
8干式变压器：温控装置完好，显示正常，无故障报警
9调查压装置：完好，调压器上档位与控制仪表上一致。
控制仪表显示正常，动作准确可靠10 断路器螺栓等机械部分完好，外壳无损坏情况，断路器推进推出灵活，合闸指示到位。
无损坏、无放电现象
低压配电柜
1元器件指示灯、仪表安装牢固、指示明显、正确，元器件完好，安装规范，智能仪表等元器件完好，显示准确，接线整齐、正确、完整，防护板齐全、无翘裂，母排油漆齐全，母排无过热现象，无异味，相位标志明显、正确。
电流互感器二次侧接地良好。
2电容器、电抗器完好无损，无异响，无裂纹、破损及放电现象，螺丝连接处无烧红及腐蚀现象，无异常声响和异常振动，无异味、无过热现象。
确保功率因素在0.90以上。
电缆敷设规范，标识准确清楚。

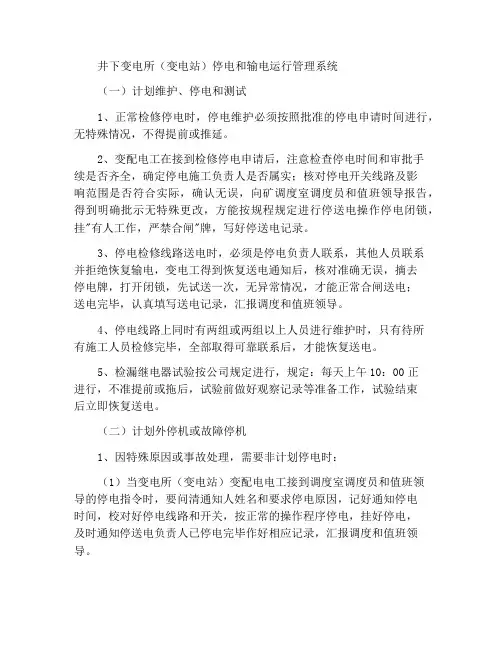

井下变电所（变电站）停电和输电运行管理系统（一）计划维护、停电和测试1、正常检修停电时，停电维护必须按照批准的停电申请时间进行，无特殊情况，不得提前或推延。
2、变配电工在接到检修停电申请后，注意检查停电时间和审批手续是否齐全，确定停电施工负责人是否属实；核对停电开关线路及影响范围是否符合实际，确认无误，向矿调度室调度员和值班领导报告，得到明确批示无特殊更改，方能按规程规定进行停送电操作停电闭锁，挂"有人工作，严禁合闸"牌，写好停送电记录。
3、停电检修线路送电时，必须是停电负责人联系，其他人员联系并拒绝恢复输电，变电工得到恢复送电通知后，核对准确无误，摘去停电牌，打开闭锁，先试送一次，无异常情况，才能正常合闸送电；送电完毕，认真填写送电记录，汇报调度和值班领导。
4、停电线路上同时有两组或两组以上人员进行维护时，只有待所有施工人员检修完毕，全部取得可靠联系后，才能恢复送电。
5、检漏继电器试验按公司规定进行，规定：每天上午10：00正进行，不准提前或拖后，试验前做好观察记录等准备工作，试验结束后立即恢复送电。
（二）计划外停机或故障停机1、因特殊原因或事故处理，需要非计划停电时：（1）当变电所（变电站）变配电电工接到调度室调度员和值班领导的停电指令时，要问清通知人姓名和要求停电原因，记好通知停电时间，校对好停电线路和开关，按正常的操作程序停电，挂好停电，及时通知停送电负责人已停电完毕作好相应记录，汇报调度和值班领导。
（2）配电电工接到恢复输电的命令时，应按停电程序，逐项查询清楚，作好记录，才能进行送电操作，送电完毕，汇报调度和值班领导。
2、高爆总配电或并联高爆故障跳闸：（1）高爆总配故障掉闸，变电工应及时观察故障显示，立即切断分路高爆供电线路，试送高爆总配，逐个检查各站分路高爆故障显示。
当分流器高爆显示泄漏和短路时，该台高爆禁止合闸送电。
若故障高爆显示过载可以恢复送电，但在短时间内造成重复跳闸2次，必须立即汇报调度室，建议马上安排处理。
附录B13运行分析记录簿年月日参加人员：内容：小电流接地系统单相接地故障的分析1 系统接地的特点电力系统按接地处理方式可分为大电流接地系统（包括直接接地，电抗接地和低阻接地）、小电流接地系统（包括高阻接地，消弧线圈接地和不接地）。
我国3～66kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即为小电流接地系统。
在小电流接地系统中，单相接地是一种常见的临时性故障，多发生在潮湿、多雨天气。
发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但线电压却依然对称，因而不影响对用户的连续供电，系统可运行1～2h，这也是小电流接地系统的最大优点。
但是若发生单相接地故障时电网长期运行，因非故障的两相对地电压升高，可能引起绝缘被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电。
还可能使电压互感器铁心严重饱和，导致电压互感器严重过负荷而烧毁。
同时弧光接地还会引起全系统过电压，进而损坏设备，破坏系统安全运行。
因此，值班人员一定要熟悉接地故障的处理方法，当发生单相接地故障时，必须及时找到故障线路予以切除。
2 故障现象分析与判断(1) 完全接地。
如果发生A相完全接地，则故障相的电压降到零，非故障相的电压升高到线电压，此时电压互感器开口三角处出现100V 电压，电压继电器动作，发出接地信号。
(2) 不完全接地。
当发生一相(如A相)不完全接地时，即通过高电阻或电弧接地，中性点电位偏移，这时故障相的电压降低，但不为零。
非故障相的电压升高，它们大于相电压，但达不到线电压。
电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号。
(3) 电弧接地。
如果发生A相完全接地，则故障相的电压降低，但不为零，非故障相的电压升高到线电压。
此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。
(4) 母线电压互感器一相二次熔断件熔断。
此现象为中央信号警铃响，打出“电压互感器断线”光字牌，一相电压为零，另外两相电压正常。

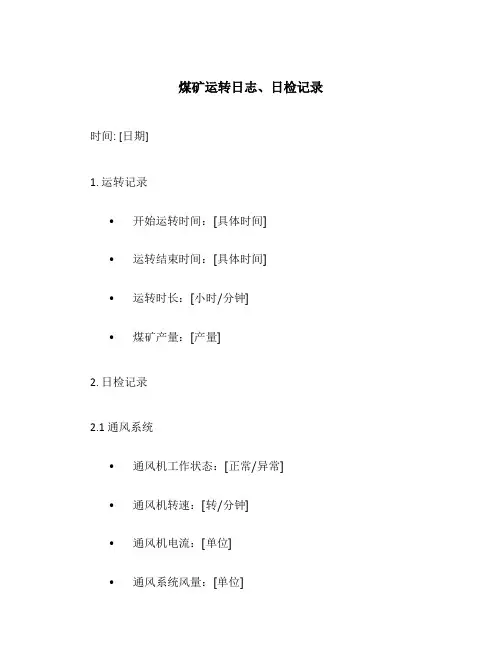

煤矿运转日志、日检记录时间: [日期]
1. 运转记录
•开始运转时间：[具体时间]
•运转结束时间：[具体时间]
•运转时长：[小时/分钟]
•煤矿产量：[产量]
2. 日检记录
2.1 通风系统
•通风机工作状态：[正常/异常]
•通风机转速：[转/分钟]
•通风机电流：[单位]
•通风系统风量：[单位]
2.2 电气系统
•主供电工作状态：[正常/异常]
•紧急供电工作状态：[正常/异常] •输电线路温度：[单位]
•主控电路电流：[单位]
•照明设备工作状态：[正常/异常] 2.3 排风系统
•排风系统工作状态：[正常/异常] •排风风量：[单位]
•排风系统温度：[单位]
2.4 安全监测
•瓦斯浓度：[单位]
•煤尘浓度：[单位]
2.5 机械设备
•开采设备工作状态：[正常/异常]
•运输设备工作状态：[正常/异常]
•升降设备工作状态：[正常/异常]
•机械设备维护记录：[记录详细的维护内容及时长] 2.6 人员动态
•出入煤矿人员数量：[单位]
•人员休假情况：[单位]
•人员调班情况：[单位]
•完成任务人员数量：[单位]
2.7 环境监测
•煤矿内温度：[单位]
•煤矿内氧气浓度：[单位]
•煤矿内二氧化碳浓度：[单位]
3. 备注
[根据需要添加运转过程中的任何额外信息]
以上为煤矿的运转日志及日检记录，用于对煤矿的运转过程和设备状态进行记录和监控，以保证煤矿的安全高效运转。

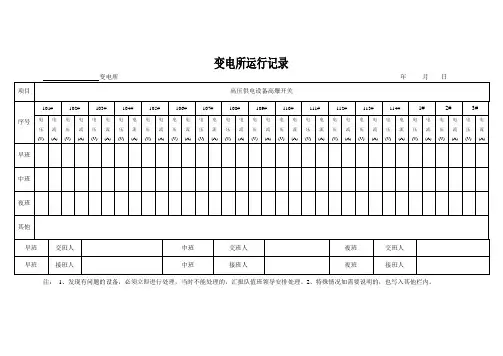

变电所运行记录
注：1、发现有问题的设备，必须立即进行处理，当时不能处理的，汇报队值班领导安排处理。
2、特殊情况如需要说明的，也写入其他栏内。
变电所运行记录
注：1、对每一变压器和照明综保的运行正常的打“√”，有问题的打“×”。
2、发现有问题的设备，必须立即进行处理，当时不能处理的，汇报队值班领导安排处理。
3、监测监控设备运行情况记录在其他一栏中3、特殊情况如需要说明的，也写入其他栏内。
井下变电所运行记录
中煤三建三十处红庆河项目部
年月日。
井下中央变电所各项规章制度电气试验及定期检修制度为保证井下供电系统的安全正常运行，防止人身触电和设备损坏，根据《煤矿三大规程》以及各种安全要求，特制定电气试验及定期检修制度。
一、井下动力变压器性能试验每年春季左右进行。
二、井下各配出高低压电缆安全检查，缺陷处理以及接地装置的测试，每季进行一次，每年春季左右对全部项目进行一次测定检查。
三、井下供电三大保护整定及试验每季一次。
四、按规定定期进行试验：井下杂散电流管理按《煤矿安全规程》和《煤矿安全质量标准化标准》中的有关规定执行。
五、下列电气设备和电缆必须按规定进行：1使用中的防爆电气设备的防爆性能检查每月一次。
2井下配电系统继电保护装置检查整定每年一次。
3高压电缆的泄漏和耐压试验每年一次。
4主要电气设备绝缘阻值检查每月一次。
5固定电缆的绝缘和外部检查每季一次。
6移动式电气设备的橡胶电缆绝缘阻值检查每月一次。
7接地网电阻测定每季一次。
中央变电所交接班制度一、电气人员、值班人员按现场规定值班顺序表值班，在特殊情况下应经变电所组长批准方可替班连班。
二、值班人员应在接班前十五分钟到达现场，做好接班前的检查，查阅有关记录薄，工作日记（停送电牌）各种警示牌，模拟图，信号保护装置及其它等问题。
交班做到“完全彻底”，接班做到“心中有数”。
三、在交接班前接班人员未能按时交接，交班岗位人员应将此事汇报有关领导听候处理，并坚守岗位，值班人员未办理手续不得擅自离开岗位。
四、交接班只允许在无重大操作和无事故情况下进行，交接班负责人可以要求接班人员在统一指挥下进行事故处理。
特殊情况下须经有关领导批准。
五、在交接班过程中，若发生事故或异常情况在交接班令发出前，由交接班者处理，在接班令发出后由接班者负责处理，非负责处理事故者可由负责此项工作的维修工进行处理，当班值班人员负责协助处理。
六、交接人员在交接过程中必须严格执行“七交”和“七不交” 1、交清当班运行情况，交不清不接。
2、交清设备故障和隐患及其处理情况，交不清不接。
值班日志辽河油田公司填写说明一、天气：记录：阴、晴、雨（大、中、小、暴雨）、雪（雨夹雪、小、中、大）、雷、风（风力级别）二、本班变电所运行方式：1、6kv系统运行方式（1）本班6kv电源由××线××××开关向本所供电。
（2）由6kv××线为本所备用电源，××线，××××开关在断开位置，甲、乙刀闸在合位。
2、主变运行方式（1）两台主变并列运行。
（2）主变分列运行。
（3）主变单台运行。
3、直流系统运行方式直流电源由镍隔电池（硅整流、复式整流）供电及电池的运行状态。
备用电源由硅整流（复式整流）装置做备用。
三、6kv设备运行状态：1、6kv运行设备正常运行送电的6kv开关柜（包括对设备充电的6kv开关柜）写双重名称。
2、6kv备用开关柜正常运行的6kv开关柜，由于运行方式改变而处于备用状态，只写开关号。
3、停用设备（此栏目包括66kv设备主变、所用变、直流电源、6kv开关柜）正常运行设备，因缺陷处理或设备缺陷及正常检修等退出运行，只写停用设备号并写明停用原因。
对变电所预留备用的6kv开关柜，66kv开关不列为停用设备。
4、6kv设备的保护运行状态：写明哪些保护在退位、哪些保护在投位四、本班记录：1、记录本班发生的事故。
（1）事故发生时间及处理完毕时间。
（2）事故时变电所反映出的现象，如：音响、警铃、喇叭、光子牌、表针摆动、信号灯指示、室照明灯光等情况。
（3）事故时保护动作信号，重合闸装置动作，接地选检装置动作等情况。
（4）事故处理经过记录要详细。
重要的操作，如拉、合开关等记录时间。
（5）设备损坏情况。
（6）事故后保护信号的复归，由所属调度批准后方可复归。
（7）事故原因当时不清未查明者，事故后查明原因追记事故原因。
2、本所检修作业、工作票名称、编号、签发许可作业时间（结束时间）、作业票负责人。
电气试验及定期检修制度为保证井下供电系统的安全正常运行,防止人身触电和设备损坏,根据煤矿三大规程以及各种安全要求,特制定电气试验及定期检修制度.一、井下动力变压器性能试验每年春季左右进行.二、井下各配出高低压电缆安全检查,缺陷处理以及接地装置的测试,每季进行一次,每年春季左右对全部项目进行一次测定检查.三、各低压馈电开关及综合保护器的就地检漏跳闸试验每日一次,远控检漏跳闸试验每周一次.四、井下供电三大保护整定调试6个月一次,用电设备更改时必须及时对高低压馈电开关进行定值更改.五、下列电气设备和电缆必须按规定进行：1 使用中的防爆电气设备的防爆性能检查每月一次.2 井下配电系统继电保护装置检查整定6个月一次.3 高压电缆的泄漏和耐压试验每年一次.4 主要电气设备绝缘阻值检查6个月一次.5 固定电缆的绝缘和外部检查每季一次.6 移动式电气设备的橡胶电缆绝缘阻值检查每月一次.7 接地网电阻测定每季一次.井下采区变电所包机制一、包机人员应知所包设备的规格、型号、性能、电压及用途.二、包机人员应保证高低压设备的正常运行.三、包机人员应每日检查一次电流表和电压表的读数,发现不正常应向生产部及有关部门汇报.四、包机人员应每日进行一次漏电试验并做好记录,发现不正常情况应通知电气维修人员及时检修.五、包机人员应懂得正确停送电规程和保护措施.六、发现问题处理不了应及时拉闸断电并向生产部及有关部门汇报.消防管理制度一、变电所为重点防火单位,消防工作尤为重要,必须做好安全“四防”工作,做到制度健全,组织健全,设备齐全实现安全生产.二、硐室内严禁存放易燃易爆物品,机房内严禁吸烟.三、硐室各过道口、出入口,必须保持畅通无阻,不得堆放杂物或堵塞过道口、出入口.四、各岗位工必须爱护消防器材,熟知消防器材存放位置,掌握消防器材的使用方法及灭火方法,消防器材要齐全可靠,数量充足,妥善存放,认真保管保养,无消防险情时不准任意动用,违者按消防条例处罚.五、各岗位工必须认真执行设备巡检制度,发现隐患及时汇报处理.六、各维修工必须经常检查机房内设备的操作机构、仪表、线路等是不是完好,灵敏可靠发现隐患及时处理.岗位责任制度一、井下采区变电所为无人值班变电所,当采区变电所发生停电故障时,值班电工必须在10分钟以内赶赴现场检查故障原因并汇报生产部并做好恢复送电准备工作.二、变电运行人员必须有初中以上文化程度,熟悉电业安全规程和煤矿三大规程；经医师鉴定无妨碍本工作的疾病,并考试合格方可持证上岗.二、值班电工,每班设一个值班长,负责本班设备和人身安全工作以及日常工作.三、所有值班电工必须对系统进行详细了解,做到“三懂四会”.四、倒闸操作必须由两人执行,一人操作,一人监护；遇复杂的倒闸操作必须由分管组长进行监护.五、所有值班电工必须熟悉安全工作的组织措施和技术措施.六、所有值班电工必须学会触电抢救法,如人工呼吸等,掌握安全消防知识和正确使用灭火器.七、包机人认真执行捡漏试验制度,定时对所有设备进行巡回检查,如实填报各种记录.设备运行保养制度一、配电装置清洁无杂物,绝缘套管无裂纹及损伤痕迹.二、母线、倒闸及引线等各部位接触紧促,无松动及发热现象,仪表显示正确.三、变压器声音温度正常,绝缘套管无破损和放电现象.四、电压、电流互感器正常,二次接线牢固可靠.五、工作接地线及配电装置外壳接地牢固.七、电缆外接地层正确完整,无破损、挤压、发热现象.八、合闸接触器无卡住现象,消弧装置完整,保险装置合格,各种仪表指示正常.九、倒闸、信号、闭锁、联锁及传动装置动作灵活正确,接触良好,各部销子齐全.采区变电所安全操作规程一、采区变电所操作人员必须经培训合格,有一定的电工基础知识,熟知采区变电所运行有关规定及标准,熟悉煤矿安全规程的有关规定,持证上岗,无证不得上岗操作.二、采区变电所操作人员必须熟悉变电所供电系统图和设备分布,了解系统电源情况和各配出馈电开关的负荷性质、容量和运行方式；熟知变电所变配电设备的特性、一般结构及工作原理,并掌握操作方法,能独立操作.三、严格遵守岗位责任制、工作票和操作票制度、工作许可制度、工作监护制度及工作终结制度等有关规定.四、采区变电所操作人员接到倒闸操作命令后,必须执行唱票监护制,一人操作,一人监护；重要的或复杂的倒闸操作,由值班长监护,由熟练的值班员操作.五、操作前先检查供电系统运行情况和主接线方式无误,操作时要严肃认真,严禁做与操作无关的任何事情.六、操作时必须执行监护复诵制,按操作顺序操作.每操作完一项做一个“√”记号,全部操作完后进行复查,无误后向生产部或有关上级汇报.七、进行送电操作时要确认该线路上所有的工作人员已全部撤离,方可按规定程序送电.八、为避免发生改变运行方式的倒闸误操作,值班电工必须在刀闸操作完成后才可进行交接班工作,特殊情况例外,如事故处理等.九、一切倒闸操作任务,必须事先通知当班值班电工,以便当班值班电工事先做好倒闸操作准备.十、为了倒闸操作安全,倒闸操作时,值班人员必须穿绝缘鞋,戴绝缘手套,并站在绝缘台上；操作中如有疑问,不准擅自更改操作记录和操作票,必须向当班调度值班员或值班长报告,弄清楚后再进行操作.十一、停电检修设备,停电后值班电工必须用符合电压等级要求的验电笔进行验电,确认无误后方可挂接地线,装设防护栏,挂警示标志牌.十二、接地线挂接和拆除顺序相反,挂接地线时应先接接地极,后接导线侧.十三、停电操作按照按由低到高先停负荷开关并将负荷开关隔离换向器旋至停止位置→再停馈电开并将馈电开关隔离换向器旋至停止位置→后停高压隔爆柜并将隔离开关旋至停止位置,送电顺序与此相反.十四、倒闸操作：1、倒闸操作必须根据生产部和值班负责人的命令进行操作,受令人复诵无误后执行操作任务.2、倒闸操作时操作人要填写操作票,每张操作票只准填写一个操作任务.3、操作人和监护人按操作票顺序先在供电系统图上进行模拟操作,确认无误经值班长审核填字后再进行实际操作.十五、特殊操作;1、发生人身触电及设备事故时,立即断开有关设备的电源,事后立即向生产部及有关领导汇报.2、在供电系统正常供电时,若开关突然跳闸,不准送电,必须向生产部和有关人员汇报,查找原因进行处理,只有当故障排除后,才能送电.十五、严禁违章操作、违章作业、违章指挥,非专职电工不得私自操作电气设备.采区变电所停送电制度一、机电维修工检修需设备停电时,要办理工作票并履行工作许可手续.二、工作票应在工作前提交给值班电工.三、工作票签发人应由矿停送电联系人签发；工作票签发人员名单应以书面形式公布.四、一般应严格按照工作票上的工作时间进行,不得随意延长工作时间.五、事故抢修工作可不用工作票,但应记入操作记录簿,在工作前必须做好保证安全的技术措施.停电、验电、放电装设接地线,悬挂标志牌和装设防护栏,并应指派专人负责监护.六、停电维修工作完毕后,用电主队停送电联系人工作负责人应检查现场技术安全措施是否全部撤销,经运行人员验收合格,双方在工作票上签字后,方可恢复送电.七、停送电前后都得提前向生产部和有关部门负责人汇报.设备点巡检制度一、各队组对所属的巡检设备实行“三级”“五定”巡检制度,“三级”即操作工、维修工、管理人员, “五定”即定点、定人、定方案、定标准、定巡检周期.二、各队组应根据设备、人员状况制定本队组所属设备的点巡检标准.三、各级巡检人员应根据所制定的点巡检标准对各巡检点进行认真仔细的检查.四、在设备巡检过程中,发现事故和缺陷隐患,应逐级汇报处理,并做好记录.五、包机人员必须每日对配电设备进行一次巡回检查,检查项目如下.1各种指示仪表是否正确无误.2各种开关柜的指示电压电流是否稳定正常.3操作机构是否和设备状态一致.4电缆有无发热现象.5继电保护装置有无动作等.6接地保护是否完整齐全,接触良好.7漏电保护是否完好,动作灵敏可靠.六、设备巡检纪录应妥善保管,每月底将各种巡检记录交设备队长检查后,由设备管理员汇总核查并妥善保管,以备查阅；七、各队组应根据内部情况制定对班组及巡检人员检查、管理、考核办法,队长、设备队长及管理人员应加强对所管辖范围巡检工作的管理,随时检查所管辖范围人员的巡检情况；八、本队设备管理人员应根据实际情况对所管辖设备进行周检和月检,并做好记录；九、点巡检要求每日进行一次巡检,维修工每日进行一次巡检,技术人员每周进行一次巡检,同时要做好记录并本人签字.设备缺陷管理制度一、及时发现和消除设备缺陷,提高设备健康水平,是确保安全生产的一项重要措施,特制定本制度.二、包机人员必须全部了解设备正常状况,加强对设备缺陷的处理和管理,保证设备安全运行.三、设备缺陷记录填入缺陷卡片,即时汇报负责部门.设备缺陷应有专人管理,要有当班主值班人员核实.四、运行中发现缺陷,主值班班长应组织当班人员及时处理,并将处理结果记入运行记录.五、一切设备缺陷在未消除前,值班人员要加强巡视检查.六、设备缺陷分类：1、运行缺陷是指在运行中异常现象对人身和设备影响不大,在短时间内仍然运行,不会发生事故,可以安排设备缺陷检修计划.2、事故缺陷是指在运行的情况下,随时可能发生人身触电和设备事故,必须将缺陷设备立即停止运行.3、一般缺陷是不属于以上两种情况的缺陷.七、包机人员每月要检查一次设备缺陷的消除情况并将消除其缺陷级遗留的缺陷填写缺陷月报.八、运行中缺陷必须在班组长组织下予以消除,如不能处理又影响安全生产,应迅速报告组长及队长,请示处理.九、对已消除的缺陷项目,应由消除缺陷班组在设备缺陷登记簿上填明处理情况并签字.十、发现变电所外的用户设备缺陷将影响所内电气设备缺陷运行,应立即报告组长及队长,请示处理.规格700X500高X宽带背景,共8页每页做8块,总计：64块。
井下中央变电所交接班制度
是一种组织管理制度，用于确保在交接班过程中，工作内容和信息的正常传递与沟通。
井下中央变电所是电力系统的重要组成部分，为了保证运行的安全和连续性，交接班制度必不可少。
井下中央变电所交接班制度一般包括以下内容：
1. 交接班时间：规定了交接班的具体时间，通常在每天的特定时间进行交接班。
2. 人员组成：规定了交接班的人员配置，一般包括交接班的主管和班次人员。
3. 交接班内容：规定了交接班需要进行的工作内容，包括变电所设备运行情况、工作记录、异常情况、存在的问题等。
4. 信息传递：规定了交接班人员之间信息传递的方式和内容，包括口头交流和书面记录等。
5. 交接班记录：规定了交接班过程中需要进行的记录，用于记录交接班内容和问题，以供后续参考。
井下中央变电所交接班制度的目的是确保变电所在不同班次之间顺畅传递信息，保证设备运行的连续性和安全性。
通过规定交接班的时间、人员组成、内容和记录，可以有效地管理和控制交接班过程，减少信息丢失和沟通不畅的问题，提高变电所的管理效率和运行安全性。
第 1 页共 1 页。
变电所运行记录
注：1、发现有问题的设备，必须立即进行处理，当时不能处理的，汇报队值班领导安排处理。
2、特殊情况如需要说明的，也写入其他栏内。
变电所运行记录
注：1、对每一变压器和照明综保的运行正常的打“√”，有问题的打“×”。
2、发现有问题的设备，必须立即进行处理，当时不能处理的，汇报队值班领导安排处理。
3、监测监控设备运行情况记录在其他一栏中3、特殊情况如需要说明的，也写入其他栏内。
井下变电所运行记录
中煤三建三十处红庆河项目部
