如何测量管道压力的方法计算出气流速度

管径压力流速流量计算在液体管道系统中，管径、压力、流速和流量是非常重要的参数。

它们互相关联，通过计算可以得到一些关键信息，例如管道系统的设计和性能。

1.管径计算：管径是指管道的内直径。

管径的大小决定了管道能够承受的流量和压力损失。

常用的管径表示方式是英寸（inch）或毫米（mm）。

管径的计算可以根据所需的流量和流速进行。

公式：流量=π*(管径的平方)/4*流速其中，π是圆周率，流量单位可以是升/秒、立方米/小时或加仑/分钟等。

例如，如果流量是100升/秒，流速是2米/秒：管径 = （流量 * 4）/ π * 流速 = （100 * 4）/ （π * 2）≈ 63.66mm2.压力计算：压力是液体在管道中的压强。

压力可以通过计算压力差或使用流速和管道特性来估算。

最常用的单位是帕斯卡（Pa）或标准大气压（atm）。

公式：压力=密度*加速度*高度+压力损失其中，密度是液体的密度，加速度是重力加速度，高度是液体在管道中的高度差，而压力损失是流体在管道中摩擦所引起的压力损失。

例如，如果液体密度是1000千克/立方米，加速度是9.81米/平方秒，高度差是10米，压力损失是1000帕斯卡：3.流速计算：流速是指液体在管道中通过的速度。

流速的大小直接影响着液体的流量和压力损失。

常用的单位是米/秒。

公式：流速=流量/（π*（管径的平方）/4）其中，流量是液体通过管道的体积，计算时需要将流量的单位转换为立方米/秒。

4.流量计算：流量是指液体通过管道截面的体积或重量。

流量的大小取决于液体的流速和管道的截面积。

常用的单位是升/秒、立方米/小时或加仑/分钟等。

公式：流量=（π*（管径的平方）/4）*流速其中，π是圆周率，管径的单位为米，流速的单位为米/秒。

综上所述，管径、压力、流速和流量是液体管道系统中的重要参数，它们之间存在着明确的计算关系。

通过合理计算和选择，可以满足管道系统的设计和运行要求。

压力与流速的计算公式压力和流速是流体力学中常用的两个物理量，它们的计算公式主要依赖于流体的类型以及流体在管道、管道中的速度和流量等因素。

下面将分别介绍压力和流速的计算公式。

1.压力的计算公式：压力是指单位面积上的力，计算压力时需要考虑垂直于所选面积的力的大小。

压力可以用下述公式计算：P=F/A其中，P表示压力，F表示作用在面积上的力，A表示所选面积。

在流体力学中，压力计算的常见公式有：(1) 托利密度定律（Torr或mmHg）：P=h*ρ*g其中，P表示压力，h表示液体的柱状高度，ρ表示液体的密度，g 表示重力加速度。

注：托利密度定律适用于非粘稠流体（如水）的静态压力计算。

(2)理想气体状态方程：P=n*R*T/V其中，P表示压力，n表示气体的摩尔数，R表示气体常数，T表示气体的温度（单位为开尔文），V表示气体的体积。

注：理想气体状态方程只适用于理想气体（假设气体分子之间没有相互作用）。

(3)伯努利方程：P1+1/2*ρ*v1^2+ρ*g*h1=P2+1/2*ρ*v2^2+ρ*g*h2其中，P1和P2表示两个位置的压力，ρ表示流体密度，v1和v2表示两个位置的流速，g表示重力加速度，h1和h2表示两个位置的高度差。

注：伯努利方程适用于光滑无粘扰的流体。

2.流速的计算公式：流速是指单位时间内通过一些截面的流体体积，常用的流速计算公式有：(1)流量公式：Q=A*v其中，Q表示流量，A表示截面积，v表示流速。

(2)泊肃叶定理：A1*v1=A2*v2其中，A1和A2表示两个截面的面积，v1和v2表示在两个截面上的流速。

(3)管道柱塞流速公式：v=(2*g*h)^0.5其中，v表示流速，g表示重力加速度，h表示所测得的压头。

(4)流动能量方程：(P1/ρ)+(v1^2/2g)+h1=(P2/ρ)+(v2^2/2g)+h2其中，P1和P2表示两个截面的压力，ρ表示密度，v1和v2表示两个截面的流速，h1和h2表示两个截面的高度。

第八节通风管道风压、风速、风量测定（p235）（熟悉）一、测定位置和测定点(一测定位置的选择通风管道内风速及风量的测定，是通过测量压力换算得到。

测得管道中气体的真实压力值，除了正确使用测压仪器外，合理选择测量断面、减少气流扰动对测量结果的影响很大。

测量断面应尽量选择在气流平稳的直管段上。

测量断面设在弯头、三通等异形部件前面(相对气流流动方向时，距这些部件的距离应大于2倍管道直径。

当测量断面设在上述部件后面时，距这些部件的距离应大于4～5倍管道直径。

测量断面位置示意图见p235图2.8－1。

当测试现场难于满足要求时，为减少误差可适当增加测点。

但是，测量断面位置距异形部件的最小距离至少是管道直径的1.5倍。

测定动压时如发现任何一个测点出现零值或负值，表明气流不稳定，该断面不宜作为测定断面。

如果气流方向偏出风管中心线15°以上，该断面也不宜作测量断面(检查方法：毕托管端部正对气流方向，慢慢摆动毕托管，使动压值最大，这时毕托管与风管外壁垂线的夹角即为气流方向与风管中心线的偏离角。

选择测量断面，还应考虑测定操作的方便和安全。

(二测试孔和测定点由于速度分布的不均匀性，压力分布也是不均匀的。

因此，必须在同一断面上多点测量，然后求出该断面的平均值。

1 圆形风道在同一断面设置两个彼此垂直的测孔，并将管道断面分成一定数量的等面积同心环，同心环的划分环数按（236）表2.8－1确定。

对于圆形风道，同心环上各测点距风道内壁距离列于表2.8—2。

测点越多，测量精度越高。

图2.8－2是划分为三个同心环的风管的测点布置图，其他同心环的测点可参照布置。

2 矩形风道可将风道断面划分为若干等面积的小矩形，测点布置在每个小矩形的中心，小矩形每边的长度为200mm左右，如（p236）图2.8－3矩形风道测点布置图所示。

圆风管测点与管壁距离系数(以管径为基数表2.8－2 二、风道内压力的测定(一原理测量风道中气体的压力应在气流比较平稳的管段进行。

通风管道风压风速风量测定通风管道在工业生产和建筑物中起着重要的作用。

为确保通风管道的安全和有效，需要对通风管道进行风压、风速、风量测定。

以下是一些测量通风管道的基本方法。

一、风压测量仪器•喜马拉雅差压计•数字多功能仪表步骤1.在通风管道的两边墙壁上钻孔，使孔之间的距离相等。

2.将差压计连接在通风管道上，调整读数到设置零点。

3.打开通风机，记录差压计的读数。

如果差压计涉及到密封效应，需要进行更多调整以得到更准确的读数。

如果机器噪音太大，可以考虑将差压计放置在远离机器的地方。

计算通风管道的压强等于差压计的读数。

使用以下公式计算通风管道的风速: •风速（m/s）= 差压计的读数 * （角度系数 / 因素系数）•风速（英尺/分钟）= 差压计的读数 * （角度系数 / 因素系数） * 196.85其中，角度系数和因素系数根据差压计的型号而异。

二、风速测量仪器•热线风速仪•热膜风速仪步骤1.在通风管道上安装风速仪器。

尽量远离通风系统的进口和出口，以避免干扰。

2.打开通风机，等待五到十分钟，直到温度和湿度稳定。

3.风速仪器将记录并显示当前风速。

计算通风管道的风量等于风速和扇叶面积的乘积。

使用以下公式计算通风管道的风速:•风量（立方米/小时）= 风速 (米/秒) × 扇叶面积 (平方米) × 3600•风量（立方英尺/分钟）= 风速 (英尺/分钟) × 扇叶面积 (平方英尺) ×60三、风量测量仪器•平衡法风量计•流量计步骤1.在通风管道上安装风量计。

平衡法风量计需要根据通风管道的直径进行调整。

2.打开通风机，将通风管道进行平衡，直到读数稳定。

3.查看风量计上的读数。

计算无需计算。

风量计上的读数已经是通风管道的实际风量。

四、对于工业生产和建筑物中的通风管道，测量其风压、风速、风量是十分重要的。

使用合适的仪器和正确的测量方法，可确保通风管道的安全和有效。

不同的测量方法有不同的精度和调整要求，需要选择合适的测量方法和仪器。

请教：已知管道直径D，管道内压力P，能否求管道中流体的流速和流量？怎么求已知管道直径D，管道内压力P，还不能求管道中流体的流速和流量。

你设想管道末端有一阀门，并关闭的管内有压力P，可管内流量为零。

管内流量不是由管内压力决定，而是由管内沿途压力下降坡度决定的。

所以一定要说明管道的长度和管道两端的压力差是多少才能求管道的流速和流量。

对于有压管流，计算步骤如下：1、计算管道的比阻S，如果是旧铸铁管或旧钢管，可用舍维列夫公式计算管道比阻s=0.001736/d^5.3 或用s=10.3n2/d^5.33计算，或查有关表格；2、确定管道两端的作用水头差H=P/(ρg)，)，H 以m为单位；P为管道两端的压强差(不是某一断面的压强），P以Pa为单位；3、计算流量Q：Q = (H/sL)^(1/2)4、流速V=4Q/(3.1416d^2)式中：Q―― 流量，以m^3/s为单位；H――管道起端与末端的水头差，以m^为单位；L――管道起端至末端的长度，以m为单位。

管道中流量与压力的关系管道中流速、流量与压力的关系流速:V=C√(RJ)=C√[PR/(ρgL)]流量：Q=CA√(RJ)=√[P/(ρgSL)]式中：C――管道的谢才系数；L――管道长度；P――管道两端的压力差；R――管道的水力半径；ρ――液体密度；g――重力加速度；S――管道的摩阻。

管道的内径和压力流量的关系似呼题目表达的意思是：压力损失与管道内径、流量之间的关系，如果是这个问题，则正确的答案应该是：压力损失与流量的平方成正比，与内径5.33方成反比，即流量越大压力损失越大，管径越大压力损失越小，其定量关系可用下式表示：压力损失（水头损失）公式（阻力平方区）h=10.3*n^2 * L* Q^2/d^5.33上式严格说是水头损失公式，水头损失乘以流体重度后才是压力损失。

式中n――管内壁粗糙度；L――管长；Q――流量；d――管内径在已知水管:管道压力0.3Mp、管道长度330、管道口径200、怎么算出流速与每小时流量？管道压力0.3Mp、如把阀门关了，水流速与流量均为零。

管道压力与流速计算公式首先，根据流体力学的定义，压力是一种由于流体在流通或局部发生阻力时产生的物理量，可以用数学公式来表示。

其中，流量是指管道中的流体的水平流量，温度指的是流体的温度，而关联流体特性则是指流体的密度、粘度等特性。

由此，管道压力与流速计算公式可以概括为：P= f(Q,T,ρ,μ)其中， P 为管道压力（单位：千帕）；Q 为管道中的流量（单位：立方米/秒）；T 为流体温度（单位：摄氏度）；ρ为流体的密度（单位：克拉/立方米）；μ为流体的粘度（单位：克拉/米）。

下一步，我们可以按照特定的工况条件（如运动方向、压力变化等），借助管道压力与流速计算公式，计算管道系统中压力变化和流速。

由此可见，管道压力与流速计算公式是推动管道系统运行的重要基础。

管道压力与流速计算公式的另一个重要应用是用来计算管道中流体的阻力，即所谓的“压阻比”。

压阻比指的是在管道中的流体的速度随压力的变化的比率，可用下式描述：Δv/ΔP = K其中，v 为流体的水平速度（单位：米/秒）；ΔP 为压力的变化量（单位：千帕）；K 为由管道压力与流速计算公式计算出来的常数。

此外，管道压力与流速计算公式还可以用于估算管道系统中的流体流速。

首先，根据流体力学知识，确定流体运动的方向。

然后，基于流体特性和管道参数，求出流体的压力和流量。

最后，根据管道压力与流速计算公式，可以求出流速的大小，以及压力变化下的流速变化情况。

管道压力与流速计算公式对工程设计、工程实施以及管道系统运行方面具有重要意义。

正确运用管道压力与流速计算公式，不仅能够有效计算出管道中的压力变化和流速，而且还能够计算出流体阻力、流体流速以及压力变化下的流速变化情况。

由此可见，管道压力与流速计算公式具有重要的理论意义和实际应用价值，为管道运行中的压力变化和流速的计算提供了重要的理论依据。

压力与流速的计算公式!压力与流速的计算公式：流速=流量/管道截面积。

假设流量为S立方米/秒，圆形管道内半径R米，则流速v：v=S/（3.14*RR）。

流量=流速×（管道内径×管道内径×π÷4）。

管道内径=sqrt(353.68X流量/流速)，sqrt：开平方流体在一定时间内通过某一横断面的容积或重量称为流量。

用容积表示流量单位是L/s或（`m^3`/h）；用重量表示流量单位是kg/s或t/h。

流体在管道内流动时，在一定时间内所流过的距离为流速，流速一般指流体的平均流速，单位为m/s。

扩展资料1、压力与流速并不成比例关系，随着压力差、管径、断面形状、有无拐弯、管壁的粗糙度、是否等径/流体的粘度属性，无法确定压力与流速的关系。

2、如果你要确保流速，建议你安装流量计和调节阀。

也可以考虑定容输送。

要使流体流动，必须要有压力差（注意：不是压力！），但并不是压力差越大流速就一定越大。

当你把调节阀关小后，你会发现阀前后的压力差更大，但流量却更小。

3.流量、流速、截面积、水压之间的关系式：Q=μ*A*(2*P/ρ)^0.5Q——流量，m^/S=160m3/hμ——流量系数，与阀门或管子的形状有关A——面积，m^2P——通过阀门前后的压力差，单位Paρ——流体的密度，Kg/m^3根据上式，当流速一定时，其流量与管径的平方成正比，在施工中遇到管径替代时，应进行计算后方可代用。

例如用二根DN50的管代替一根DN100的管是不允许的，从公式得知DN100的管道流量是DN50管道流量的4倍，因此必须用4根DN50的管才能代用DN100的管。

4.流速与压力的关系是“伯努利原理”。

最为著名的推论为：等高流动时，流速大，压力就小。

丹尼尔·伯努利在1726年提出了“伯努利原理”。

这是在流体力学的连续介质理论方程建立之前，水力学所采用的基本原理，其实质是流体的机械能守恒。

即：动能+重力势能+压力势能=常数。

流速测量原理与公式流速测量是水力学中重要的参数之一，常用于水流、液流或气流的测量和流体力学实验中。

根据流速测量原理和公式可以选择合适的测量方法和仪器，并获取准确的流速数据。

第一种是皮托管测压法。

皮托管测压法是利用流体动能原理进行测量流速的原理，根据流体的连续性原理，在管道内流体速度增加时，流体的静压降就会降低，通过测量静压的降幅可以得出流速。

皮托管测压法的公式为v=√(2gh)，其中v为流速，g为重力加速度，h为测得的静压的压差。

第二种是热线法。

热线法基于热传导原理，利用浸入流体的细丝热线在流体中传热速度与流体速度成正比的特点进行测量，通过校正和计算可以得出准确的流速。

热线法的公式为v=k/(R*A)，其中v为流速，k为常数，R为热线的电阻，A为流体横截面积。

第三种是超声波法。

超声波法是利用超声波在流体中传播速度与流速成正比的原理进行测量，通过发送声波并接收反射的声波，经过计算就可以得到流速。

超声波法的公式为v=s/(2t)，其中v为流速，s为测得的传播距离，t为声波的传播时间。

第四种是电磁法。

电磁法是利用电磁感应原理进行测量流速的原理，通过流体中的导电液体通过磁场时会感应出电压的变化，通过测量这个变化可以得到流速。

电磁法的公式为v=E/(B*d)，其中v为流速，E为感应电压，B为磁感应强度，d为测量距离。

第五种是旋转测速仪法。

旋转测速仪法是利用流体通过旋转的传动装置时转速与流速成正比的原理进行测量，通过测量转速可以得到流速。

旋转测速仪法的公式为v=π*d*n，其中v为流速，d为旋转测速仪的直径，n为转速。

总结起来，流速测量的原理是根据不同的物理原理进行测量，公式也是根据相应的原理和测量方法得到的。

根据实际情况选取合适的测量方法，进行准确的流速测量。

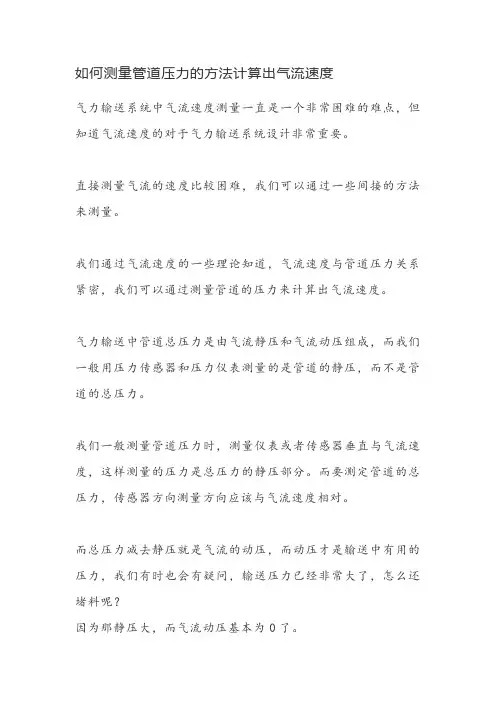

如何测量管道压力的方法计算出气流速度
气力输送系统中气流速度测量一直是一个非常困难的难点，但知道气流速度的对于气力输送系统设计非常重要。

直接测量气流的速度比较困难，我们可以通过一些间接的方法来测量。

我们通过气流速度的一些理论知道，气流速度与管道压力关系紧密，我们可以通过测量管道的压力来计算出气流速度。

气力输送中管道总压力是由气流静压和气流动压组成，而我们一般用压力传感器和压力仪表测量的是管道的静压，而不是管道的总压力。

我们一般测量管道压力时，测量仪表或者传感器垂直与气流速度，这样测量的压力是总压力的静压部分。

而要测定管道的总压力，传感器方向测量方向应该与气流速度相对。

而总压力减去静压就是气流的动压，而动压才是输送中有用的压力，我们有时也会有疑问，输送压力已经非常大了，怎么还堵料呢？
因为那静压大，而气流动压基本为0了。

知道了气流的动压就可以计算出气流的速度其中P为动压。

管道压力和流速的计算公式在我们的日常生活和各种工程领域中，管道压力和流速可是非常重要的概念。

要是不搞清楚它们之间的关系，那可就会给很多工作带来麻烦。

先来说说管道压力。

想象一下，你用打气筒给自行车轮胎打气，是不是能感觉到越打气，轮胎里的压力就越大？管道里的压力也是类似的道理。

压力就像是一股力量，推着流体在管道里流动。

那流速呢？就好比是在河里游泳，水流快的时候，你被冲得也快，这就是流速。

流速快，单位时间内通过管道某一截面的流体量就多。

管道压力和流速之间的关系，可以用一些计算公式来表示。

对于不可压缩流体，在水平管道中，我们常用伯努利方程来计算。

这个方程听起来好像很复杂，其实就是描述了能量守恒的原理。

简单来说，压力能加上动能再加上势能，它们的总和是不变的。

如果把压力能表示为压力 P，动能表示为1/2ρv²（其中ρ 是流体的密度，v 是流速），势能表示为ρgh（h 是高度），在水平管道中，势能不变，那么就可以得到压力和流速的关系：P + 1/2ρv² = 常数。

从这个式子可以推导出流速 v 的计算公式：v = √(2(P1 - P2) / ρ) ，其中 P1 和 P2 是管道两个不同位置的压力。

我记得有一次，在一个工厂里，工程师们正在为一个管道系统的问题发愁。

管道里输送的是某种液体，但流量总是达不到预期。

大家一开始都摸不着头脑，后来经过仔细检查和计算，发现是管道中的压力不够，导致流速太慢。

经过重新调整压力设备，增加了压力之后，流速果然提高了，整个生产流程也顺利了起来。

再来说说另一个常用的公式，达西 - 威斯巴赫公式。

这个公式主要用于计算管道中的沿程水头损失，而水头损失和流速、管道直径、摩擦系数等都有关系。

公式是这样的：hf = f (L/D) (v²/2g) ，其中 hf 是水头损失，f 是摩擦系数，L 是管道长度，D 是管道直径，v 是流速，g 是重力加速度。

通过这个公式，我们也可以在已知一些参数的情况下，计算出流速。

管道内气体压力与流速的计算公式在我们日常生活和工业生产中，管道内气体的流动是一个常见的现象。

比如说，家里的天然气通过管道输送到炉灶，工厂里的压缩空气用于驱动各种设备。

而要理解和控制这些气体的流动，就离不开对管道内气体压力与流速计算公式的了解。

想象一下，你正在厨房里准备做一顿美味的晚餐。

当你打开燃气炉灶的瞬间，天然气从管道中涌出，蓝色的火焰欢快地跳跃着。

你有没有想过，这背后其实隐藏着气体压力和流速的秘密？咱们先来说说气体压力。

压力就像是气体的“力量”，它推动着气体在管道中流动。

压力越大，气体流动的动力就越强。

而流速呢，则是气体在单位时间内通过管道某一截面的体积。

那管道内气体压力与流速的计算公式到底是啥呢？一般来说，常用的公式是伯努利方程。

不过，先别被这个高大上的名字吓到，咱们来把它简单化理解。

这个公式可以表示为：$P + \frac{1}{2}\rho v^2 + \rho gh = C$ （其中$P$是压力，$\rho$是气体密度，$v$是流速，$h$是高度，$C$是常数）在实际应用中，我们常常会做一些简化和假设。

比如说，如果管道是水平的，那么高度$h$这一项就可以忽略不计。

这样公式就变成了：$P + \frac{1}{2}\rho v^2 = C$ 。

咱们来举个例子哈。

假设在一个水平的管道中，气体的压力是 10帕斯卡，气体的密度是 1.2 千克/立方米，通过测量和计算，我们知道常数$C$是 20 。

那么，我们就可以通过这个公式来算出流速$v$ 。

先把已知的数值代入公式：$10 + \frac{1}{2}×1.2×v^2 = 20$ 。

接下来就是解方程啦，经过一番计算，我们就能得出流速$v$的值。

再比如说，在汽车的发动机中，燃料和空气混合后进入气缸燃烧，产生的气体要通过排气管排出。

这时候，工程师们就需要精确计算管道内气体的压力和流速，以确保发动机能够高效地工作，同时还能满足环保要求。

管道流速与压力计算公式在我们日常生活和工业生产中，管道流速与压力的计算可是相当重要的呢！这就好比我们身体里的血管，血液的流速和压力要是不正常，那可就麻烦啦。

先来说说管道流速的计算。

流速呢，简单来说就是液体或者气体在管道里流动的快慢。

想象一下，你打开水龙头，水哗哗流出来，这个水流的快慢就是流速。

那怎么算呢？通常我们会用到一个公式：流速 = 流量 ÷管道截面积。

比如说，有一根水管，它每分钟能流出 10 立方米的水（这就是流量），水管的直径是 0.2 米，那它的截面积就是π×（0.2÷2）² ≈ 0.0314平方米。

所以流速就是10÷0.0314 ≈ 318.5 米/分钟。

再讲讲压力的计算。

压力就好像是水流的推动力，让水能够在管道里流动。

压力的单位通常是帕斯卡（Pa）。

计算压力的时候，我们会用到伯努利方程，这听起来有点复杂，但其实也不难理解。

我记得有一次，我在工厂里看到工人们在维修一条输送液体的管道。

他们要先计算出管道里液体的流速和压力，才能确定是哪里出了问题。

当时我就在旁边观察，只见一个老师傅拿着本子和笔，一边测量管道的各种数据，一边嘴里念念有词地计算着。

他那认真的样子，让我印象特别深刻。

那管道流速和压力的计算在实际中有啥用呢？比如说，在城市的供水系统中，如果不计算好管道的流速和压力，可能有些地方的水压就会不足，居民用水就会不方便。

又比如在化工厂里，管道里输送的化学物质要是流速和压力不对，可能会影响生产过程，甚至造成安全隐患。

还有啊，在设计暖气管道的时候，也得算好流速和压力，要不然冬天家里可能就不暖和啦。

总之，管道流速与压力的计算公式虽然看起来有点复杂，但只要我们掌握了方法，就能在很多实际情况中派上用场，解决各种各样的问题。

所以，大家可别小看这小小的公式哦，它们可是有着大作用的！。

管内流速计算
管内流速计算指的是对液体或气体在管道内的流速进行测量计算的方法。

管道流速的计算十分重要，因为它直接影响到流体的输送效率和流动状态。

管内流速计算的方法主要有以下几种：
1. 流量计法：通过安装流量计，在管道内测量流量，再根据管道截面积计算出流速。

2. 压降法：根据管道内的压力差来计算流速，需要测量管道入口和出口的压力，并根据流体的密度、粘度等参数来计算出流速。

3. 激光多普勒测速法：利用激光多普勒效应，测量流体中微小颗粒的速度，再根据流体的平均速度来计算出流速。

4. 瞬时流速法：通过对管道内瞬时流速进行测量，再通过积分计算出平均流速。

以上方法在不同的场合下都有着各自的优缺点，需要根据实际情况选择合适的方法来进行管内流速的计算。

- 1 -。

管径压力流速流量计算一、引言在工程领域中，我们常常需要计算管道系统中的管径、压力、流速和流量。

这些参数对于设计和运行管道系统至关重要。

本文将介绍如何计算管道系统中的管径、压力、流速和流量，从而帮助读者更好地理解和应用这些参数。

二、管径计算在管道系统设计中，正确选择适当的管径是至关重要的。

管径的选择需要考虑流量、压力损失以及流体特性等因素。

以下是一种常用的方法来计算管道的最佳直径：1. 确定流量：首先需要确定在管道中要传输的流体的流量，一般以单位时间内通过管道的体积来表示。

2. 确定流体速度：根据流量和管道的横截面积，可以计算出流体在管道中的速度。

流体速度的选择需要考虑流态、压力损失和管道的材料等因素。

3. 考虑压力损失：为了维持流体在管道中正常运行，需要考虑管道系统中的压力损失。

压力损失主要由管道壁摩擦、弯头、阀门等构件引起。

4. 进一步校正：根据压力损失、流速和流量的计算结果，可以通过迭代计算来调整管道直径，直到达到所需的设计要求。

三、压力计算在管道系统中，压力是一个重要的参数，它反映了流体在管道中的能量分布。

在设计过程中，我们需要计算管道系统中的压力，以确保系统的正常运行。

以下是一种常用的方法来计算管道系统中的压力：1. 确定起点和终点压力：首先需要确定管道的起点和终点压力。

这可以通过测量或估算来获得。

2. 考虑压力损失：在流体通过管道系统过程中，会存在一定的压力损失。

压力损失与管道长度、直径、摩擦阻力以及流体性质等因素有关。

3. 计算压力差：通过起点和终点压力以及压力损失的计算，可以得到管道系统中的压力差。

4. 进一步校正：根据压力差的计算结果，可以通过迭代计算来调整管道参数，以满足所需的设计要求。

四、流速计算流速是指单位时间内流体通过管道的速度。

在管道系统设计中，流速的选择需要考虑流体性质、管道形状以及运行要求等因素。

以下是一种常用的方法来计算流速：1. 确定流量：首先需要确定在管道中要传输的流体的流量。

气流速度和压力的关系一、引言气流速度和压力是两个重要的物理量，它们在工程设计、气动学研究等领域中都有着广泛的应用。

本文将从基本概念、数学公式、实验验证等方面探讨气流速度和压力的关系。

二、基本概念1. 气流速度：指气体在单位时间内通过某一截面积的体积，通常用米每秒（m/s）表示。

2. 压力：指单位面积上受到的力，通常用帕斯卡（Pa）表示。

3. 流量：指单位时间内通过某一截面积的质量或体积，通常用升每秒（L/s）或立方米每秒（m³/s）表示。

三、数学公式1. 流量公式：Q=Av其中，Q为流量，A为截面积，v为气流速度。

2. 压力公式：P=F/A其中，P为压力，F为作用在面积A上的力。

3. 质量守恒定律：ρ1A1v1=ρ2A2v2其中，ρ为密度，下标1和2分别表示不同位置处的物理量。

四、实验验证实验可以通过测量不同速度下管道内压力的变化来验证气流速度和压力的关系。

1. 实验装置实验装置包括一个气压表、一段直径为0.05m的管道、一个风机和一个调速器。

2. 实验步骤（1）将气压表连接到管道上，并调整风机转速，测量不同速度下的压力值。

（2）根据测量结果计算出不同速度下的流量，并绘制流量-压力曲线。

（3）通过实验数据分析得出气流速度和压力之间的关系。

3. 实验结果实验结果表明，随着气流速度的增加，管道内的压力也随之增加。

具体而言，当气流速度从0.5m/s增加到1.5m/s时，管道内压力从100Pa增加到150Pa。

这说明了气流速度和压力之间存在正相关关系。

五、结论综上所述，气流速度和压力之间存在着紧密的关系。

在工程设计、气动学研究等领域中需要考虑这种关系，以确保系统能够正常运行并满足要求。

因此，在实际应用中需要对这种关系进行深入研究和探讨。

直管受压力差流速计算一、直管受压力差流速计原理直管受压力差流速计利用流体通过管道时的压力差来计算流速。

当流体通过管道时，由于阻力的存在，会产生压力差。

直管受压力差流速计利用这一原理，通过测量流体通过前后两个管道截面的压力差来计算流速。

二、直管受压力差流速计计算公式直管受压力差流速计的计算公式如下：v = (2 * ΔP / ρ) ^ 0.5其中，v为流速，ΔP为前后两个管道截面的压力差，ρ为流体的密度。

三、直管受压力差流速计计算方法1. 确定前后两个管道截面的压力差ΔP，可以通过压力传感器等设备进行测量。

2. 确定流体的密度ρ，可以通过流体的物理性质或实验进行测量。

3. 将ΔP和ρ代入计算公式v = (2 * ΔP / ρ) ^ 0.5，即可得到流速v的值。

四、直管受压力差流速计的应用直管受压力差流速计广泛应用于工业生产中的流量测量领域。

它具有测量范围广、精度高、结构简单等优点，适用于各种流体的测量，如水、气体等。

直管受压力差流速计广泛应用于石油、化工、冶金、电力等行业。

五、直管受压力差流速计的优缺点直管受压力差流速计具有以下优点：1. 测量范围广，适用于各种流体的测量。

2. 精度高，可以达到较高的测量精度。

3. 结构简单，易于安装和维护。

然而，直管受压力差流速计也存在一些缺点：1. 对流体的要求较高，要求流体在测量过程中不产生空蚀或气泡等现象。

2. 对管道的要求较高，要求管道的直径和长度满足一定的条件。

六、直管受压力差流速计的发展趋势随着科技的不断进步，直管受压力差流速计也在不断发展。

目前，已经出现了一些新型的直管受压力差流速计，如超声波流速计、涡街流量计等。

这些新型流量计具有更高的精度和更广泛的应用范围，正在逐渐取代传统的直管受压力差流速计。

直管受压力差流速计是一种常用的流量测量设备，通过测量流体通过管道时的压力差来计算流速。

它具有测量范围广、精度高、结构简单等优点，广泛应用于工业生产中的流量测量领域。

管道压力、流速、流量转换计算在实际工业管道工程设计中，我们经常会根据客户所给的相关技术参数来设计符合实际生产要求的合理的工程方案，所以，如何确定管道内流速V、压力P、流量Q三者之间的关系变得尤为重要。

现简单从理论上介绍一下三者之间的关系，举个例子：例：不锈钢无缝管φ25.4x1.65 ，工作介质为氮气N2，工作压力P=0.8MPa，工作温度t=20℃求工况流量Q？解：取不锈钢管内某一截面为参考面，那么介质在1h内留经管道截面的流量有：Q=VπR2 x 3600式中， Q：工况流量—m³V：介质流速—m/sR：管道半径—m所以我们得到以下流量计算公式：在实际工程应用中，管道内流速（V）受很多因素影响（使用压力、管道通径、使用流量等等），所以合理的流速应根据经济权衡决定。

一般液体流速为0.5~3m/s，气体流速为10~30m/s。

现在0.8Mpa情况下我们取：流速V=10m/s , 管道内径22.1mm则在工况下每小时流量：那么，怎么换算到标况流量呢？在实际生产中气体的使用压力往往不尽相同，所以一般把工况流量换算成标准状况下的流量，以方便计量使用。

气体在实际使用过程中受各种因素影响，其相关参数往往在不断变化，所以在工程实际计算中往往把气体认为理想气体，从而大概计算出其实际流量。

理想气体状态方程：PV=nRT式中， P—气体绝对压力 KPaV—气体体积 m3n—气体的物质的量 kmolR—气体摩尔常数 8.314kj/(kmol .K)T—气体的热力学温度 Kt —工作温度℃所以在工况和标况下有：P0V0=nRT0（标况）P1V1=nRT1（工况）联合两式得：V0=(P1/P0)x(T0/T1) = V1(P1/P0)x 【273/（273+t)】注：式中P1为绝对压力，P0为标准大气压力所以例题中换算成标况流量为：标况和工况流量换算公式与实例（一）标况和工况的区别工况：实际工作状态下的流量，单位：m³/h标况：温度20℃、一个大气压（101.325kPa）下的流量，单位：Nm³/h注意：通常所指的标况是温度为0℃（273.15开尔文）和压强为101.325千帕（1标准大气压，760毫米汞柱）的情况，区别于我国工业气体标况的规定。

测量流体速度方法
测量流体速度的一种常用方法是使用流速计。

以下是一些常见的测量流体速度的方法：
1. 流速计：流速计是测量流体速度的专用设备。

常见的流速计包括旋转式流速计、热式流速计、超声波流速计等。

这些流速计能够测量流体在管道或其他容器内的速度。

2. 浮子法：浮子法是一种简单的测量液体流速的方法。

它通过测量液体中的浮子在给定距离内移动所需的时间来计算流速。

3. 压力差法：根据伯努利原理，流体在管道中流动时，速度增加时压力会降低。

通过测量管道两端的压力差，可以计算出流体的速度。

4. 热膨胀法：热膨胀法是测量气体流速的一种方法。

它基于热膨胀的原理，通过测量气体通过管道时产生的温度变化来计算流速。

5. 质量流量计：质量流量计是一种直接测量流体质量流量的方法，通过测量流体在单位时间内通过流量计的质量来计算流速。

这些方法各有优缺点，适用于不同的流体和测量条件。

在选择测量流体速度的方法时，需要考虑测量精度、测量范围、成本和实际应用等因素。
