压力容器管道检验案例汇总
压力容器管道检验案例汇总
• 王兵
• 高级工程师 容器检验师，管道检验师 • 九三学社社员，PT-Ⅲ RT-Ⅲ AE-Ⅲ
上海派普诺管道科技发展有限公司
压力容器管道检验案例汇总
压力容器主要失效案例（杭州市特检院） 应力管道典型失效案例（浙江省特检院）
主要法规依据： TSG R7001 《压力容器定期检验规则》， TSG D7004《压力管道定期检验规则—公用管道》
压力管道检验案例 防腐层破损
案例简介：地面检测时发现防腐层破损，开挖后可见燃气管道防腐层出现不同程 度破损，破损点面积范围：1cm×1cm至25cm×49cm，管道本体发生 锈蚀，呈现均匀减薄危害管道安全运行。
原因分析：管道防腐层采用的PE胶带，防腐等级较低，且使用时间10年以上， 由于土壤复杂的环境和材料老化使防腐层破损；焊缝处未做防腐可 能施工验收不规范。
需详细的地勘报告，管道曲率应不大于1500DN。四次以上的扩孔，大厚度管材，100%无损检测， 特加强级防腐层，入土角需控制在8°-18°, 出土角4°-12°之间。拖拽力不能大于管道屈服强度。 穿越泥浆粘度控制在45—60之间。出土点误差控制。稍有疏忽、赶工期等，都会遗漏工程隐患。
压力管道检验案例 定向钻导致管道变形
原因分析：1。 管道安装过程中产生的缺陷，安装回埋时石块或是回埋机械拉断连接线； 2。 管道使用过程中，有大型动力机械经过管道，对管道周边牺牲阳极块造 成机械压力拉断牺牲阳极与管道的连接线。
处理意见：1、重新连接连接线，并在连接线与管道连接处从新做防腐，在检验无破损后 回埋。2、平时加强管道及管道周边处巡查，注意人为或施工破坏。 3、安装管道时严格规范执行管道安装。
压力管道检验案例
·
植物根系破坏
• 王兵
• 高级工程师 容器检验师，管道检验师 • 九三学社社员，PT-Ⅲ RT-Ⅲ AE-Ⅲ
上海派普诺管道科技发展有限公司
压力容器管道检验案例汇总
压力容器主要失效案例（杭州市特检院） 应力管道典型失效案例（浙江省特检院）
主要法规依据： TSG R7001 《压力容器定期检验规则》， TSG D7004《压力管道定期检验规则—公用管道》
压力管道检验案例 防腐层破损
案例简介：地面检测时发现防腐层破损，开挖后可见燃气管道防腐层出现不同程 度破损，破损点面积范围：1cm×1cm至25cm×49cm，管道本体发生 锈蚀，呈现均匀减薄危害管道安全运行。
原因分析：管道防腐层采用的PE胶带，防腐等级较低，且使用时间10年以上， 由于土壤复杂的环境和材料老化使防腐层破损；焊缝处未做防腐可 能施工验收不规范。
需详细的地勘报告，管道曲率应不大于1500DN。四次以上的扩孔，大厚度管材，100%无损检测， 特加强级防腐层，入土角需控制在8°-18°, 出土角4°-12°之间。拖拽力不能大于管道屈服强度。 穿越泥浆粘度控制在45—60之间。出土点误差控制。稍有疏忽、赶工期等，都会遗漏工程隐患。
压力管道检验案例 定向钻导致管道变形
原因分析：1。 管道安装过程中产生的缺陷，安装回埋时石块或是回埋机械拉断连接线； 2。 管道使用过程中，有大型动力机械经过管道，对管道周边牺牲阳极块造 成机械压力拉断牺牲阳极与管道的连接线。
处理意见：1、重新连接连接线，并在连接线与管道连接处从新做防腐，在检验无破损后 回埋。2、平时加强管道及管道周边处巡查，注意人为或施工破坏。 3、安装管道时严格规范执行管道安装。
压力管道检验案例
·
植物根系破坏

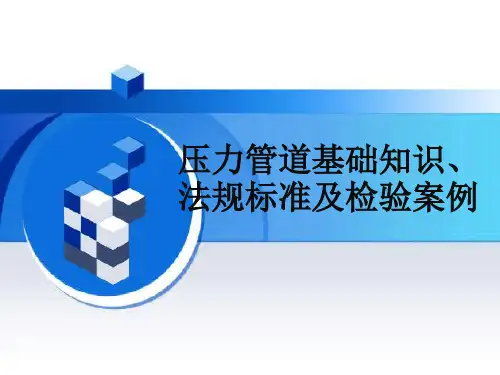

压力管道基础知识、法规标准及检验案例PPT
二、检验和使用管理的依据
第二十四条 特种设备安装、改造、修理竣 工后，安装、改造、修理的施工单位应当在 验收后三十日内将相关技术资料和文件转交 特种设备使用单位。使用单位应当将其存入 该特种设备的安全技术档案。
二、检验和使用管理的依据
（一）《中华人民共和国特种设备安全法》 第二十五条 锅炉、压力容器、压力管道元件、 等特种设备的制造过程和锅炉、压力容器、压 力管道、电梯、起重机械、客运索道、大型游 乐设施的安装、改造、重大维修过程，应当经 特种设备检验机构按照安全技术规范的要求进 行监督检验；未经监督检验或者监督检验不合 格的，不得出厂或者交付使用。
第六十条 监督检验机构应当按照压力管道 安装监督检验规则的规定进行监督检验。管道 安装完工后，监督检验机构应当及时出具安装 监督检验证书和报告，作为管道安装工程竣工 验收和办理使用登记的依据。 。
二、检验和使用管理的依据
第九十八条 管道的安全管理人员应当具备管 道的专业知识，熟悉国家相关法规标准，经过 管道安全教育和培训，取得《特种设备作业人 员证》后，方可从事管道的安全管理工作。
（三）压力管道安全管理人员和操作人员名录 ，列出姓名、身份证号、特种设备作业人员 证件编号及其持证种类、类别和项目;
（四）安装监督检验机构出具的压力管道安装 监督检验报告。
二、检验和使用管理的依据
第二十三条 对发生以下情况之一的使用单位，各级质 监部门应当要求限期改正或者按照有关规定予以处理 ；对导致发生压力管道事故或者造成重大经济损失的 ，应当按照有关法律、法规的规定追究使用单位、有 关责任人的法律责任：
（一）新建、扩建、改建压力管道在使用后30个工作 日内，未及时办理使用登记的； （二）使用的压力管道不符合使用登记条件的。
压力容器压力管道事故案例.
压力容器压力管道事故案例••压力容器、管道事故概述••••事故原因特别重大事故：重大事故：事故分类事故分类较大事故：一般事故：••压力容器安全操作的重要性典型事故实例1•••••••••••••••典型事故实例2•典型事故实例3••••••典型事故实例4•••••••••••典型事故实例44月22日整个车间被毁案例5：吉林市煤气公司液化石油气球罐爆炸事故⏹事故概况⏹⏹吉林市煤气公司液化石油气球罐爆炸事故原因▪直接原因▪安装、焊接质量差，焊缝存在焊接缺陷（如咬边），长期使用造成焊缝开裂、爆炸。
▪间接原因▪使用管理混乱，领导干部不重视安全生产，不认真执行安全规章制度，不懂业务，不注意技术管理以及对长期不检验等问题。
案例6：宁波市大自然新型墙材有限公司蒸压釜爆炸事故2007年4月27日凌晨3时，宁波市大自然新型墙材有限公司1#蒸压釜发生爆炸事故。
爆炸时蒸压釜的一个端盖飞出30余米，将电动葫芦的一个支架撞断后落地。
筒体部分由于气体轴向力的作用，整体向后移动约40米，撞塌两堵墙，致使1名工人被倒塌的墙砸死。
宁波大自然公司4.27事故现场宁波市大自然新型墙材有限公司蒸压釜爆炸事故原因▪直接原因▪▪主要原因▪属于典型的操作不当▪属无证上岗案例7：4.15重庆天原化工压力容器爆炸事故••直接原因••间接原因•案例8：安徽铜陵市金港钢铁有限公司制氧车间压力管道爆燃事故▪▪▪▪▪▪案例9：工业管道爆炸事故▪12003年12月27日，重庆江北区董家溪的嘉陵化工厂氯气管道发生爆裂。
这次爆裂的氯气管道直径约10厘米，因严重老化不能承受氯气输送过程中产生的压力，导致爆裂。
管道开了约10厘米长的口子，少量氯气泄漏。
▪2000年浙江省建德市某化工有限责任公司，因管道阀门爆裂，死亡4人，受伤12人。
案例12：温州市鹿城泰豪皮革厂“7.30”锅炉爆炸事故直接原因：在锅炉正常燃烧运行时，两只出汽阀一只被关闭，另一只被基本关闭，而锅炉超压时安全阀未正常启跳，导致锅炉发生爆炸。

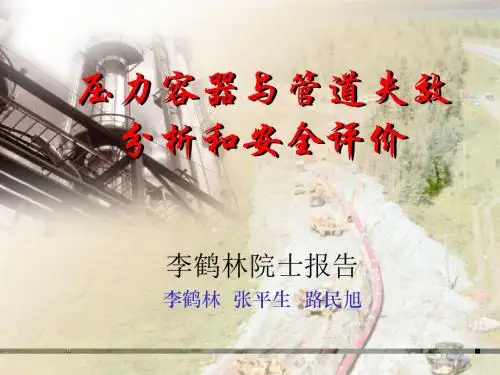

压力容器与管道失效分析和安全评价(PPT55张)
2.3 湿硫化氢环境腐蚀开裂引起的重大事故
2.3.1 湿硫化氢环境腐蚀开裂机理
湿硫化氢环境促进钢的氢致开裂有多种形式，包括硫 化物应力腐蚀(SSC)、氢鼓泡(HB) 、台阶状氢致开裂 (HIC)、应力导向氢致开裂(SOHIC)。H2S的存在可以 抑制分子氢的形成，促进原子氢向金属内部扩散。湿
硫化氢在水中发生离解： 钢在硫化氢的水溶液中发生电化学反应： 阳极反应： 阴极反应： 一般认为高强度钢硫化物应力腐蚀(SSC)在80℃以下 温度发生。
2.1.3北京东方化工厂“6·27”特大火灾爆炸 事故
• 1997年6月27日北京东方化工厂罐区发生了 特大火灾爆炸事故，死亡20余人。 • 经过事故调查结论为：石脑油A罐“装满外 溢”蒸发，造成大面积的石脑油气的爆炸、 爆燃、燃烧，最后引起乙烯B罐的爆炸。 • 石脑油A罐“装满外溢”(“冒顶”)是整个事 故的起因，显然应属于违章操作引起的责任 事故。
2.1.1 西安“3·5”液化石油气站特大爆炸 事故
1998年3月5日，西安液化石油气站2个 400 m3球罐发生特大爆炸事故。 事故过程为：下午4：40发现1号球罐下部 排污管道法兰泄漏，虽然消防战士和职工 奋力抢救，但由于没有先进的堵漏技术， 泄漏持续约3h，整个厂区充满了石油气， 配电间电火花引爆，形成厂区大火，使球 罐温度急剧升高，最终物理爆炸。 法兰泄漏与一只紧固螺栓的疲劳断裂有关。 ห้องสมุดไป่ตู้故性质确定为设备事故。
2.1.2 四川七桥输气站“7·18”爆炸事故等
1998年7月18日，四川大天池气田天然气管线七桥输气站分离 器管道发生特大爆炸事故。 事故过程：7月17日在修复泄漏的法兰后，进行用天然气置换 管道系统内的空气作业，置换气流速度为20.6m/s，远大于技 术标准要求的小于5m/s，随后工作人员发现管道有升温、升压 现象，进行了水冷降温和放空处理，效果不明显，在打开管道 系统的一个阀门时发生了管道弯头处的爆炸。 爆炸管道弯头为20钢273×9无缝管弯制，材质正常。大的爆炸 碎片有6块，最重的为18.8kg，飞出318m远。爆炸源区断口为 塑性剪切，壁厚明显减薄，快速断裂区断口有人字纹，尖端指 向源区。管道内发现有硫化铁产物。为了确定爆炸性质，在现 场调查的数据基础上，进行了爆炸能量的估算，确认该事故为 化学爆炸，是管道内天然气与空气混合达到爆炸极限，起因是 管道内有氧存在使硫化物自燃。 1997年大庆油田、1998年中原油田发生的两起注天然气压缩机 出口管爆炸事故，均为天然气的化学爆炸，与七桥事故相似。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力容器定期检验准备工作
高空作业 佩带防护工具
压力容器定期检验准备工作
• 进入有限作业空间前遵守安全事项
压力容器定期检验准备工作
• 进入有限作业空间前遵守安全事项
压力容器定期检验工作
• 液化石油气储罐 内部磁粉检测
压力容器定期检验工作
• 液化石油气2000m³球罐 磁粉检测
压力容器检验缺陷展示
而且事故的危害性比较大的承压容器。
• 液化石油气球罐 氯气缓冲罐 高压反应釜 • 氨气储罐 长管拖车 低温液体储罐
典型压力容器
压力容器定期检验的主要内容
定期检验的方法以 宏观检查、 壁厚测定、 表面无损检测为主，
必要时可采用超声检测、射线检测、 硬度检测、金相检测、材质分析、涡 流检测、强度校核或者应力测定、耐 压试验、声发射检测、气密性试验等。
压力容器定期检验准备工作
容器内、外部搭设脚手架、平台、轻便梯、护栏以及焊缝打磨等
压力容器定期检验准备工作 容器外部拆除保温、焊缝打磨
压力容器定期检验准备工作 进入有限狭小空间 吊车吊笼配合检验
压力容器定期检验准备工作
有毒有害容器 内部中和 清洗 置换后内部检验
压力容器定期检验准备工作 有毒有害环境 佩戴防毒面具
需详细的地勘报告，管道曲率应不大于1500DN。四次以上的扩孔，大厚度管材，100%无损检测， 特加强级防腐层，入土角需控制在8°-18°, 出土角4°-12°之间。拖拽力不能大于管道屈服强度。 穿越泥浆粘度控制在45—60之间。出土点误差控制。稍有疏忽、赶工期等，都会遗漏工程隐患。
压力管道检验案例 定向钻导致管道变形
蒸压釜 宏观检测 内表面开裂
压力容器检验缺陷展示 氢化斧 宏观检测 内表面 氢鼓包
压力容器定期检验工作
• 射线检测技术
压力容器检验缺陷展示
液氨储罐 射线检测 内表面 未焊透 气孔
压力容器检验缺陷展示
液氨储罐 缺陷打磨消除 补焊
压力容器定期检验工作
• 压力容器 磁粉检测
压力容器检验缺陷展示
锅炉尾部换热器裂纹 金相检验
裂纹走向，呈各向异性x50倍
试块局部存在初始裂纹 x200倍
裂纹宽度大于晶粒，开叉，穿晶，x200倍
裂纹走向，呈各向异性x50倍
锅炉尾部换热器 金相检验 沿晶穿晶裂纹
压力容器定期检验工作
• 建筑用蒸压釜 超声波 检测
压力容器定期检验工作
• 渗透检测技术
压力容器检验缺陷展示 试验用灭菌器 应力腐蚀裂纹
压力容器检验准备工作
1. 容器内、外部搭设脚手架、平台、轻便梯、护栏应牢固 2. 作业人员登高必须佩带防护工具 严格遵守工厂规章制度 3. 容器内有毒有害介质必须排除干净 经中和 置换 清洗 4. 压力容器内部空间的气体含氧量应在18～23％(体积比)之间
5.检验时，应有专人监护，并有可靠的联络措施。 目的：保证检验人员的人身安全，防止氮气窒息，中毒，高空坠落 等责任事故。 (管道检验同理)
压力容器检验缺陷展示 宾馆用 热交换器 渗透检测表面裂纹
压力容器检验缺陷展示
液氨球罐 渗透检测 内表面裂纹 打磨消除
压力容器定期检验工作
• 压力容器 声发射检测
压力容器检验缺陷展示
球罐 声发射检测 内表面活性缺陷 超声波复验为超标缺陷公用管道：城市或乡镇范围内的用于公用事业或民用的燃 气管道和热力管道。
通过特检院提供的管道典型失效案例来分析事故原因 及提出预防措施。借鉴参考来提高我们的检验水平。
压力管道检验案例
例DN200穿越2000米钱塘江 需要3000米钢管 勘协调 选穿越出土点
定向钻导致管道变形
管道无损检测 电火花测试 耐压试验压合格后方可穿越
定向钻穿越施工一般适用于穿越大中型河流（长江 黄河 钱塘江 黄浦江）铁路 高速公路或 其他难以开挖施工的特殊场合（深度6-30米），施工难度大，成本高（2000元/米），风险高。
压力管道检验案例
·
植物根系破坏
案例简介：城镇燃气检验中发现人行道下管道存在防腐层破损，开挖后宏观可 见植物根系破坏防腐层，导致管道挤压变形破损。
原因分析：燃气管道周边种植高大树木或者先有燃气管道后有树木，随着树木的 成长，树根部与管道接触；管道不同程度被树根挤压，导致应力集中 ，受力不均最终导致防腐层破损。
案例简介：某燃气公司 1500米穿跨越出土段钢管∅325*6 经检测发现防腐层破损严重。 现场开挖2.4米深宏观检测发现管道存在内凹变形，变形长度不明，防腐层刮伤严重现象， 经电火花测试不合格。属于不合格工程。 原因分析：钢管穿越过程中遇到岩石类硬物阻塞，在强力拖拽过程后导致管道大面积失 稳，内凹变形，导致工程存在严重安全隐患。1.地质勘探不够详细，2.膨润土配比不够， 不能有效支撑地下通道，导致岩石塌陷进入通道。3.穿越过程中存在暴力施工，强力拖 拽等现象，施工现场管理混乱。 案例反思：穿跨越工程一般应用在穿越大型河流，铁路高速公路等重要场合，施工难度 大，易遗漏安全质量问题，是我们定期检验的重点部位。
蒸压釜 磁粉检测 啮合齿表面 疲劳裂纹
压力容器检验缺陷展示
反应器 磁粉检测 内表面裂纹
压力容器检验缺陷展示
锅炉尾部换热器 磁粉检测 内表面裂纹
压力容器检验缺陷展示
裂纹试块正面 厚度方向切割后 宏观可见一条裂纹，长12mm。
裂纹试块反面
裂纹试块12mm裂纹反面切割后 宏观可见2条裂纹，分别长5、 10mm。曲线分布。
目的: 检验员熟悉容器 管道检验程序，了解常规四大无损检测方法 借鉴一些典型的失效
案例，举一反三，有效地引导和提高检验人员发现问题、分析问题和解决问题的能力。 以此提高一线检验员的检测水平，开拓检验思路。
压力容器典型案例
• 容器的定义： • 从广义上说，所有承受压力载荷的密闭容
器都可称为压力容器。 • 从狭义上说，是指那些比较容易发生事故，
压力容器管道检验案例汇总
• 高级工程师 容器检验师，管道检验师 • 九三学社社员，PT-Ⅲ RT-Ⅲ AE-Ⅲ
压力容器管道检验案例汇总
压力容器主要失效案例（杭州市特检院） 应力管道典型失效案例（浙江省特检院）
主要法规依据： TSG R7001 《压力容器定期检验规则》， TSG D7004《压力管道定期检验规则—公用管道》
