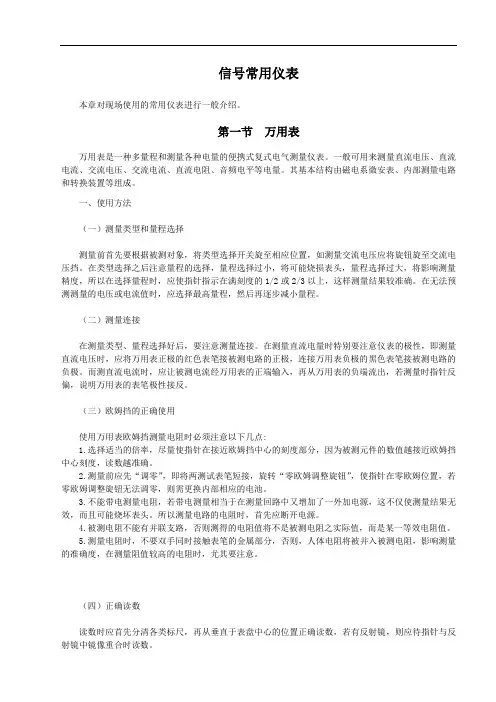

信号常用仪表本章对现场使用的常用仪表进行一般介绍。
第一节万用表万用表是一种多量程和测量各种电量的便携式复式电气测量仪表。
一般可用来测量直流电压、直流电流、交流电压、交流电流、直流电阻、音频电平等电量。
其基本结构由磁电系微安表、内部测量电路和转换装置等组成。
一、使用方法（一）测量类型和量程选择测量前首先要根据被测对象，将类型选择开关旋至相应位置，如测量交流电压应将旋钮旋至交流电压挡。
在类型选择之后注意量程的选择，量程选择过小，将可能烧损表头，量程选择过大，将影响测量精度，所以在选择量程时，应使指针指示在满刻度的1/2或2/3以上，这样测量结果较准确。
在无法预测测量的电压或电流值时，应选择最高量程，然后再逐步减小量程。
（二）测量连接在测量类型、量程选择好后，要注意测量连接。
在测量直流电量时特别要注意仪表的极性，即测量直流电压时，应将万用表正极的红色表笔接被测电路的正极，连接万用表负极的黑色表笔接被测电路的负极。
而测直流电流时，应让被测电流经万用表的正端输入，再从万用表的负端流出，若测量时指针反偏，说明万用表的表笔极性接反。
（三）欧姆挡的正确使用使用万用表欧姆挡测量电阻时必须注意以下几点:1.选择适当的倍率，尽量使指针在接近欧姆挡中心的刻度部分，因为被测元件的数值越接近欧姆挡中心刻度，读数越准确。
2.测量前应先“调零”，即将两测试表笔短接，旋转“零欧姆调整旋钮”，使指针在零欧姆位置，若零欧姆调整旋钮无法调零，则需更换内部相应的电池。
3.不能带电测量电阻，若带电测量相当于在测量回路中又增加了一外加电源，这不仅使测量结果无效，而且可能烧坏表头。
所以测量电路的电阻时，首先应断开电源。
4.被测电阻不能有并联支路，否则测得的电阻值将不是被测电阻之实际值，而是某一等效电阻值。
5.测量电阻时，不要双手同时接触表笔的金属部分，否则，人体电阻将被并入被测电阻，影响测量的准确度，在测量阻值较高的电阻时，尤其要注意。
（四）正确读数读数时应首先分清各类标尺，再从垂直于表盘中心的位置正确读数，若有反射镜，则应待指针与反射镜中镜像重合时读数。
