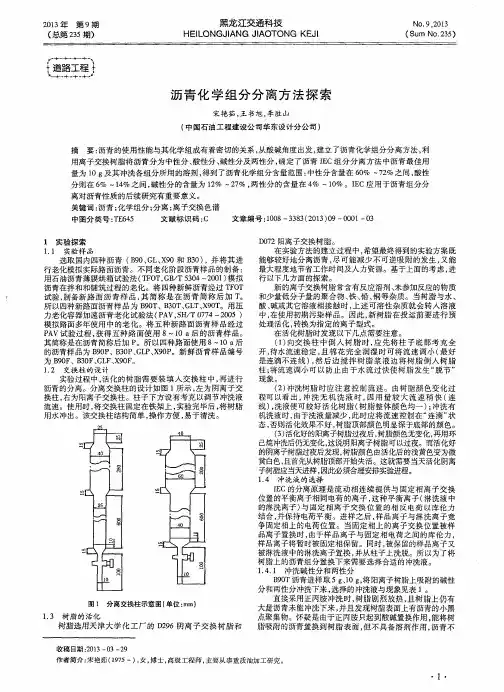

沥青组分划分方法_景彦平

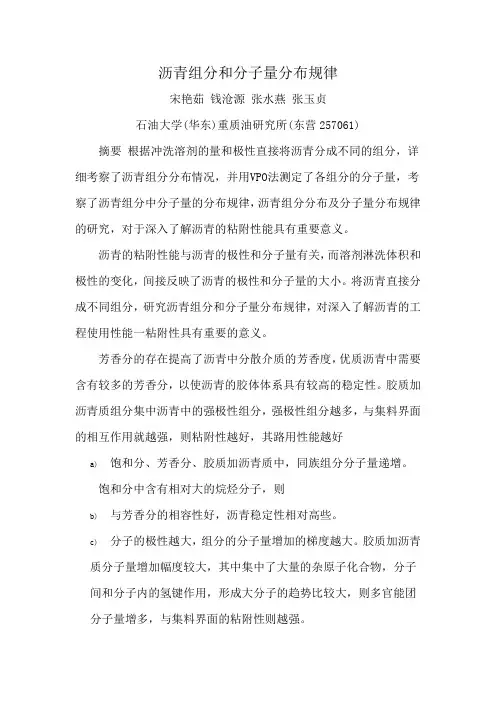

沥青组分和分子量分布规律
宋艳茹钱沧源张水燕张玉贞
石油大学(华东)重质油研究所(东营257061) 摘要根据冲洗溶剂的量和极性直接将沥青分成不同的组分，详细考察了沥青组分分布情况，并用VPO法测定了各组分的分子量，考察了沥青组分中分子量的分布规律，沥青组分分布及分子量分布规律的研究，对于深入了解沥青的粘附性能具有重要意义。

沥青的粘附性能与沥青的极性和分子量有关，而溶剂淋洗体积和极性的变化，间接反映了沥青的极性和分子量的大小。

将沥青直接分成不同组分，研究沥青组分和分子量分布规律，对深入了解沥青的工程使用性能一粘附性具有重要的意义。

芳香分的存在提高了沥青中分散介质的芳香度，优质沥青中需要含有较多的芳香分，以使沥青的胶体体系具有较高的稳定性。

胶质加沥青质组分集中沥青中的强极性组分，强极性组分越多，与集料界面的相互作用就越强，则粘附性越好，其路用性能越好
a)饱和分、芳香分、胶质加沥青质中，同族组分分子量递增。

饱和分中含有相对大的烷烃分子，则
b)与芳香分的相容性好，沥青稳定性相对高些。

c)分子的极性越大，组分的分子量增加的梯度越大。

胶质加沥青
质分子量增加幅度较大，其中集中了大量的杂原子化合物，分子间和分子内的氢键作用，形成大分子的趋势比较大，则多官能团分子量增多，与集料界面的粘附性则越强。

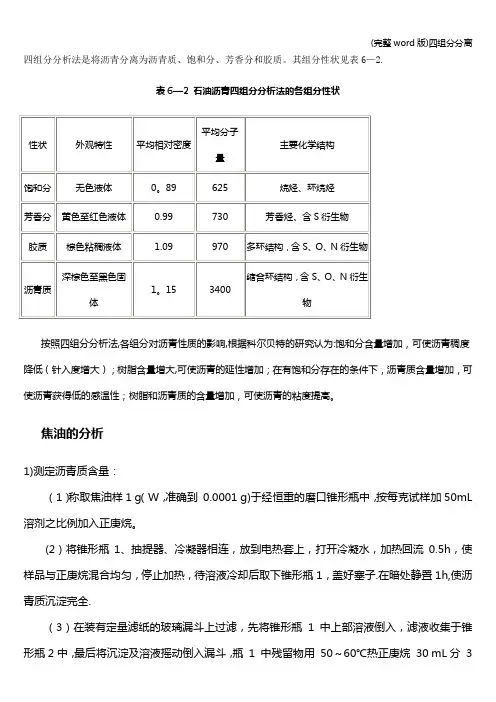

四组分分析法是将沥青分离为沥青质、饱和分、芳香分和胶质。

其组分性状见表6—2.表6—2 石油沥青四组分分析法的各组分性状按照四组分分析法,各组分对沥青性质的影响,根据科尔贝特的研究认为:饱和分含量增加，可使沥青稠度降低（针入度增大）；树脂含量增大,可使沥青的延性增加；在有饱和分存在的条件下，沥青质含量增加，可使沥青获得低的感温性；树脂和沥青质的含量增加，可使沥青的粘度提高。

焦油的分析1)测定沥青质含量：（1）称取焦油样1 g（W，准确到0.0001 g)于经恒重的磨口锥形瓶中，按每克试样加50mL 溶剂之比例加入正庚烷。

(2）将锥形瓶1、抽提器、冷凝器相连，放到电热套上，打开冷凝水，加热回流0.5h，使样品与正庚烷混合均匀，停止加热，待溶液冷却后取下锥形瓶1，盖好塞子.在暗处静置1h,使沥青质沉淀完全.（3）在装有定量滤纸的玻璃漏斗上过滤，先将锥形瓶1 中上部溶液倒入，滤液收集于锥形瓶2中，最后将沉淀及溶液摇动倒入漏斗，瓶1 中残留物用50～60℃热正庚烷30 mL分3次洗涤，洗涤液亦倒入漏斗，滤液收集于锥形瓶2 中.（4)折叠带有沉淀的滤纸，并放入抽提器中，将锥形瓶2 同抽提器、冷凝器相连，在电热板上回流1 h，除去沥青质中夹杂的油质及胶质。

（5）回流完毕后稍冷却，取下瓶2，在瓶1 中加苯30 mL，装上抽提器和冷凝器，在电热板上回流1 h，抽提到流下的液体无色为止。

（6）冷却后取下瓶1，在水浴上赶去大部分溶剂，放到真空烘箱内，在105～110℃、53。

3～66。

7 KPa负压下放置1 h，取出冷到室温,称重为。

1（7）将锥形瓶2 放在水浴上,赶去溶剂后即得脱沥青质试样。

2）测定饱和分、芳香分、胶质含量：（1）将（7)节得到的全部脱沥青质试样加热溶解后用10 mL石油醚稀释。

（2）在吸附柱下端塞少许棉花，上部填装氧化铝40g，敲紧后加入石油醚30 mL预湿吸附柱。

（3）待预湿石油醚全部进入氧化铝后，加入稀释的试样，用10 mL （80 mL石油醚的一部分）分3 次清洗锥形瓶内残留物,洗涤液亦加入吸附柱内，全部试样进入氧化铝后，再加少量氧化铝。

沥青四组分流程
沥青是一种由石油提炼而来的混合物，其中含有多种化合物。

四组分法是一种常用的分离沥青中不同组分的方法。

以下是沥青四组分法的大致流程：
1. 选择合适的溶剂：首先需要选择一个合适的溶剂来将沥青样品溶解。

常用的溶剂包括戊酮、四氯化碳和苯。

2. 采集沥青样品：将待分离的沥青样品采集到一个容器中，并确保样品的代表性。

3. 加入溶剂：将选定的溶剂逐渐加入到沥青样品中，并用搅拌棒搅拌均匀，使沥青完全溶解在溶剂中。

4. 分离组分：将溶解后的混合物通过过滤的方式进行初步分离。

将沥青溶液过滤到一个玻璃过滤瓶中，通过重力作用将固体残渣分离出。

5. 加热蒸发：将沥青溶液放入蒸发皿中，通过加热将溶剂蒸发掉。

加热过程需要控制温度，以免热分解沥青组分。

6. 分离组分：经过蒸发后，沥青中的不同组分会按照其沸点的不同而分离。

较低沸点的组分会首先蒸发掉，较高沸点的组分会在溶剂完全蒸发后残留在蒸发皿中。

7. 检测和分析：分离出的不同组分可以通过各种分析方法进行进一步检测和分析，以确定其化学成分和含量。

需要注意的是，四组分法只是一种常用的沥青分离方法之一，具体步骤和条件可能会因实验目的和样品特性而有所调整。

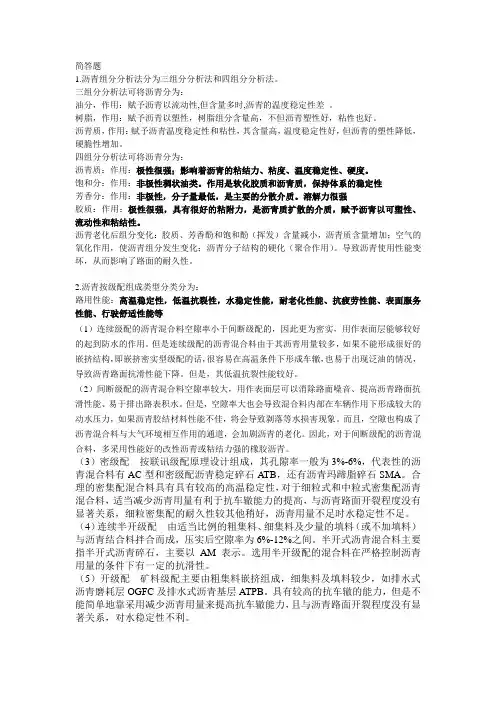

简答题1.沥青组分分析法分为三组分分析法和四组分分析法。

三组分分析法可将沥青分为：油分，作用：赋予沥青以流动性,但含量多时,沥青的温度稳定性差。

树脂，作用：赋予沥青以塑性，树脂组分含量高，不但沥青塑性好，粘性也好。

沥青质，作用：赋予沥青温度稳定性和粘性，其含量高，温度稳定性好，但沥青的塑性降低，硬脆性增加。

四组分分析法可将沥青分为：沥青质：作用：极性很强；影响着沥青的粘结力、粘度、温度稳定性、硬度。

饱和分：作用：非极性稠状油类。

作用是软化胶质和沥青质，保持体系的稳定性芳香分：作用：非极性，分子量最低，是主要的分散介质。

溶解力很强胶质：作用：极性很强，具有很好的粘附力，是沥青质扩散的介质，赋予沥青以可塑性、流动性和粘结性。

沥青老化后组分变化：胶质、芳香酚和饱和酚（挥发）含量减小，沥青质含量增加；空气的氧化作用，使沥青组分发生变化；沥青分子结构的硬化（聚合作用）。

导致沥青使用性能变坏，从而影响了路面的耐久性。

2.沥青按级配组成类型分类分为：路用性能：高温稳定性，低温抗裂性，水稳定性能，耐老化性能、抗疲劳性能、表面服务性能、行驶舒适性能等（1）连续级配的沥青混合料空隙率小于间断级配的，因此更为密实，用作表面层能够较好的起到防水的作用。

但是连续级配的沥青混合料由于其沥青用量较多，如果不能形成很好的嵌挤结构，即嵌挤密实型级配的话，很容易在高温条件下形成车辙，也易于出现泛油的情况，导致沥青路面抗滑性能下降。

但是，其低温抗裂性能较好。

（2）间断级配的沥青混合料空隙率较大，用作表面层可以消除路面噪音、提高沥青路面抗滑性能、易于排出路表积水。

但是，空隙率大也会导致混合料内部在车辆作用下形成较大的动水压力，如果沥青胶结材料性能不佳，将会导致剥落等水损害现象。

而且，空隙也构成了沥青混合料与大气环境相互作用的通道，会加剧沥青的老化。

因此，对于间断级配的沥青混合料，多采用性能好的改性沥青或粘结力强的橡胶沥青。

（3）密级配按联讯级配原理设计组成，其孔隙率一般为3%-6%，代表性的沥青混合料有AC型和密级配沥青稳定碎石ATB，还有沥青玛蹄脂碎石SMA。

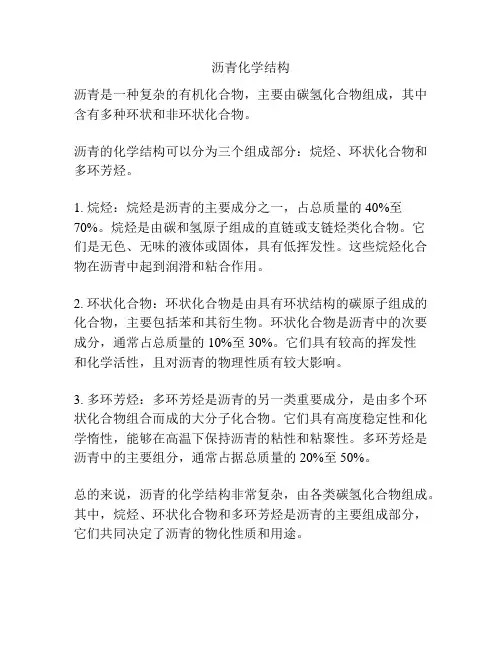

沥青化学结构
沥青是一种复杂的有机化合物，主要由碳氢化合物组成，其中含有多种环状和非环状化合物。

沥青的化学结构可以分为三个组成部分：烷烃、环状化合物和多环芳烃。

1. 烷烃：烷烃是沥青的主要成分之一，占总质量的40%至70%。

烷烃是由碳和氢原子组成的直链或支链烃类化合物。

它
们是无色、无味的液体或固体，具有低挥发性。

这些烷烃化合物在沥青中起到润滑和粘合作用。

2. 环状化合物：环状化合物是由具有环状结构的碳原子组成的化合物，主要包括苯和其衍生物。

环状化合物是沥青中的次要成分，通常占总质量的10%至30%。

它们具有较高的挥发性
和化学活性，且对沥青的物理性质有较大影响。

3. 多环芳烃：多环芳烃是沥青的另一类重要成分，是由多个环状化合物组合而成的大分子化合物。

它们具有高度稳定性和化学惰性，能够在高温下保持沥青的粘性和粘聚性。

多环芳烃是沥青中的主要组分，通常占据总质量的20%至50%。

总的来说，沥青的化学结构非常复杂，由各类碳氢化合物组成。

其中，烷烃、环状化合物和多环芳烃是沥青的主要组成部分，它们共同决定了沥青的物化性质和用途。

沥青四组分分析的实验研究摘要石油沥青广泛应用在道路建设中，不同的加工工艺使得沥青的组成成分不同。

本文主要利用四组分分离法，考察了沥青中不同组分对沥青软化点、针入度、延度和动力黏度的影响。

实验结果表明，沥青的化学组成决定了沥青的使用性能。

沥青中油分越多、沥青质越少，软化点和60℃动力黏度越小，25℃针入度越大；沥青中的胶质越多，10℃延度越大。

关键词：四组分；针入度；软化点；延度1前言沥青是有一些极其复杂的高分子的碳氢化合物和这些碳氢化合物的非金属的衍生物所组成的混合物，一般可分为天然沥青、石油沥青和焦油沥青三大类。

道路沥青主要是石油沥青。

沥青组分是不同领域根据各自不同的需求将沥青混合物划分为几种组分。

我国道路沥青一般分为四种组分：沥青质、胶质、芳香分、饱和分[1]。

沥青的每一组分都反映了沥青的不同性质，组分划分有利于研究沥青的性质[2-4]。

沥青中的饱和分、芳香分、胶质和沥青质的存在形式如图1所示[1]，其中饱和分和芳香分统称为油分。

沥青的化学组分不是简单的混合或溶解，大多数沥青都是以胶体溶液的形式存在。

按照胶体结构理论，沥青是以相对分子质量很大的沥青质为中心，在周围吸附了一些极性较大的胶质形成胶团，分散在油分中。

2试验部分2.1 原料实验原料为6个连续批次的金陵70#A重交沥青（分别编号为A、B、C、D、E、F）。

6组重交沥青样品的25℃针入度、软化点、10℃延度和60℃动力粘度指标如表1所示。

图1 沥青胶体结构表1 重交沥青指标编号针入度/0.1mm 软化点/℃延度/cm 动力黏度/(Pa·s)A 68.1 48.4 29 220.5B 64.9 48.6 26 244.1C 65.2 48.9 29.2 227.9D 66.1 48.9 27.3 221.9E 69.8 48.7 25.8 216.8F 69.4 49.5 33 211.42.2 实验内容按照《公路工程沥青及沥青混合料试验规程JTG E20-2011》分别测量6个重交沥青样品的四组分含量，分析沥青的组分对重交沥青性能的影响。

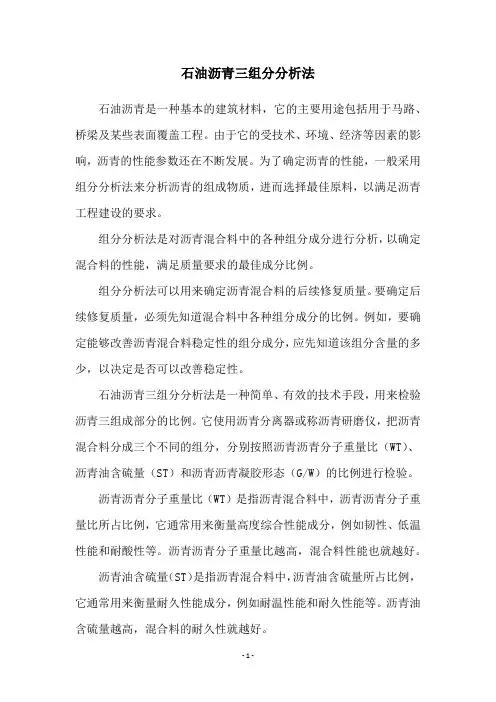

石油沥青三组分分析法石油沥青是一种基本的建筑材料，它的主要用途包括用于马路、桥梁及某些表面覆盖工程。

由于它的受技术、环境、经济等因素的影响，沥青的性能参数还在不断发展。

为了确定沥青的性能，一般采用组分分析法来分析沥青的组成物质，进而选择最佳原料，以满足沥青工程建设的要求。

组分分析法是对沥青混合料中的各种组分成分进行分析，以确定混合料的性能，满足质量要求的最佳成分比例。

组分分析法可以用来确定沥青混合料的后续修复质量。

要确定后续修复质量，必须先知道混合料中各种组分成分的比例。

例如，要确定能够改善沥青混合料稳定性的组分成分，应先知道该组分含量的多少，以决定是否可以改善稳定性。

石油沥青三组分分析法是一种简单、有效的技术手段，用来检验沥青三组成部分的比例。

它使用沥青分离器或称沥青研磨仪，把沥青混合料分成三个不同的组分，分别按照沥青沥青分子重量比（WT）、沥青油含硫量（ST）和沥青沥青凝胶形态（G/W）的比例进行检验。

沥青沥青分子重量比（WT）是指沥青混合料中，沥青沥青分子重量比所占比例，它通常用来衡量高度综合性能成分，例如韧性、低温性能和耐酸性等。

沥青沥青分子重量比越高，混合料性能也就越好。

沥青油含硫量（ST）是指沥青混合料中，沥青油含硫量所占比例，它通常用来衡量耐久性能成分，例如耐温性能和耐久性能等。

沥青油含硫量越高，混合料的耐久性就越好。

沥青沥青凝胶形态（G/W）是指沥青混合料中，沥青沥青凝胶形态所占比例，它通常用来衡量润滑性能成分，例如抗滑性能等。

沥青沥青凝胶形态越高，混合料的润滑性能也就越好。

石油沥青三组分分析法通过测量沥青混合料中各种物质的比例，以确保混合料的质量，使沥青混合料能够满足建设工程的性能要求，从而可以保证质量及安全的工程施工。

此外，石油沥青三组分分析法还允许工程建设者重新设计沥青混合料，以满足客户的要求。

例如，在满足经济效益的条件下，工程建设者可以对沥青混合料的成分比例进行调整，让混合料更好地满足性能要求，同时减少成本。

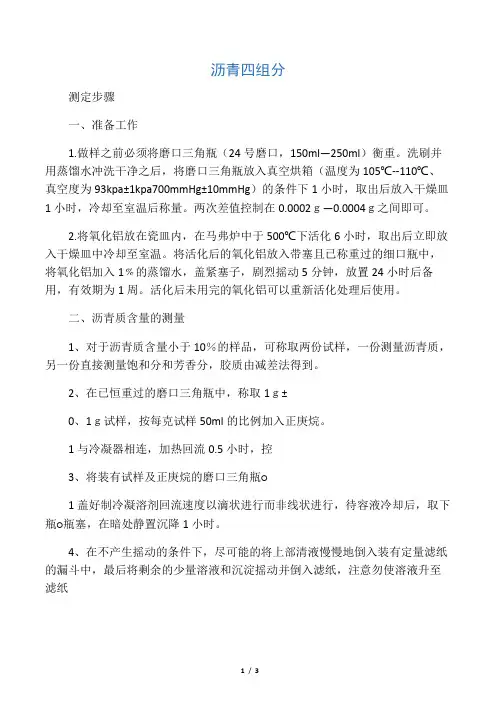

沥青四组分测定步骤一、准备工作1.做样之前必须将磨口三角瓶（24号磨口，150ml—250ml）衡重。

洗刷并用蒸馏水冲洗干净之后，将磨口三角瓶放入真空烘箱（温度为105℃--110℃、真空度为93kpa±1kpa700mmHg±10mmHg）的条件下1小时，取出后放入干燥皿1小时，冷却至室温后称量。

两次差值控制在0.0002ｇ—0.0004ｇ之间即可。

2.将氧化铝放在瓷皿内，在马弗炉中于500℃下活化6小时，取出后立即放入干燥皿中冷却至室温。

将活化后的氧化铝放入带塞且已称重过的细口瓶中，将氧化铝加入1﹪的蒸馏水，盖紧塞子，剧烈摇动5分钟，放置24小时后备用，有效期为1周。

活化后未用完的氧化铝可以重新活化处理后使用。

二、沥青质含量的测量1、对于沥青质含量小于10％的样品，可称取两份试样，一份测量沥青质，另一份直接测量饱和分和芳香分，胶质由减差法得到。

2、在已恒重过的磨口三角瓶中，称取1ｇ±0、1ｇ试样，按每克试样50ml的比例加入正庚烷。

1与冷凝器相连，加热回流0.5小时，控3、将装有试样及正庚烷的磨口三角瓶○1盖好制冷凝溶剂回流速度以滴状进行而非线状进行，待容液冷却后，取下瓶○瓶塞，在暗处静置沉降1小时。

4、在不产生摇动的条件下，尽可能的将上部清液慢慢地倒入装有定量滤纸的漏斗中，最后将剩余的少量溶液和沉淀摇动并倒入滤纸，注意勿使溶液升至滤纸1中的残留物用60℃--70℃的热正庚烷30ml分多次洗涤，洗涤液的上缘。

瓶○1不必洗涤，待用。

亦倒入滤纸中，全部滤液收集于瓶②中。

瓶○5、折叠带有沉淀的滤纸，放入抽提器中，将瓶②与抽提器，冷凝器组装好，加热回流1小时或至下滴液无色，回流完毕，稍冷却，取下瓶②.1中加60ml甲苯，装上带有滤纸的抽提器、冷凝器，回流至少1小时6、往瓶○或抽提至液滴无色。

1，7、冷却后取下瓶○回收甲苯后，放入真空烘箱中，在温度为105℃---110℃，真空度为93kpa±1kpa(700mmHg±1 mmHg )的条件下，保持1小时后，取出后1，计算出沥青质在装有干燥剂的干燥器中冷却至室温，取出带有沥青质的瓶○的质量m1,m1*100沥青质含量XAT=m三、饱和分、芳香分、胶质含量的测定3直接称取0.52g±0.01g试1、对沥青质含量低于10%的样品，用磨口三角瓶○样，精确至0.0001g，加10ml正庚烷溶解稀释。

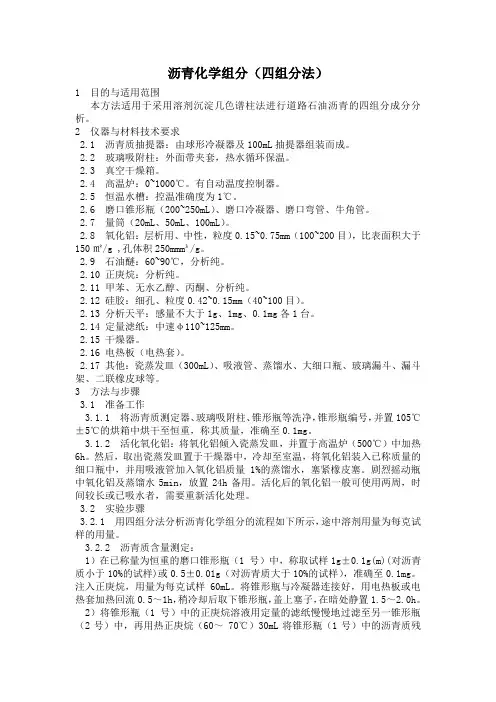

沥青化学组分（四组分法）1 目的与适用范围本方法适用于采用溶剂沉淀几色谱柱法进行道路石油沥青的四组分成分分析。

2 仪器与材料技术要求2.1 沥青质抽提器：由球形冷凝器及100mL抽提器组装而成。

2.2 玻璃吸附柱：外面带夹套，热水循环保温。

2.3 真空干燥箱。

2.4 高温炉：0~1000℃。

有自动温度控制器。

2.5 恒温水槽：控温准确度为1℃。

2.6 磨口锥形瓶（200~250mL）、磨口冷凝器、磨口弯管、牛角管。

2.7 量筒（20mL、50mL、100mL）。

2.8 氧化铝：层析用、中性，粒度0.15~0.75mm（100~200目），比表面积大于150㎡/g ,孔体积250mmm³/g。

2.9 石油醚：60~90℃，分析纯。

2.10 正庚烷：分析纯。

2.11 甲苯、无水乙醇、丙酮、分析纯。

2.12 硅胶：细孔、粒度0.42~0.15mm（40~100目）。

2.13 分析天平：感量不大于1g、1mg、0.1mg各1台。

2.14 定量滤纸：中速φ110~125mm。

2.15 干燥器。

2.16 电热板（电热套）。

2.17 其他：瓷蒸发皿（300mL）、吸液管、蒸馏水、大细口瓶、玻璃漏斗、漏斗架、二联橡皮球等。

3 方法与步骤3.1 准备工作3.1.1 将沥青质测定器、玻璃吸附柱、锥形瓶等洗净，锥形瓶编号，并置105℃±5℃的烘箱中烘干至恒重，称其质量，准确至0.1mg。

3.1.2 活化氧化铝：将氧化铝倾入瓷蒸发皿，并置于高温炉（500℃）中加热6h。

然后，取出瓷蒸发皿置于干燥器中，冷却至室温，将氧化铝装入已称质量的细口瓶中，并用吸液管加入氧化铝质量1%的蒸馏水，塞紧橡皮塞。

剧烈摇动瓶中氧化铝及蒸馏水5min，放置24h备用。

活化后的氧化铝一般可使用两周，时间较长或已吸水者，需要重新活化处理。

3.2 实验步骤3.2.1 用四组分法分析沥青化学组分的流程如下所示，途中溶剂用量为每克试样的用量。

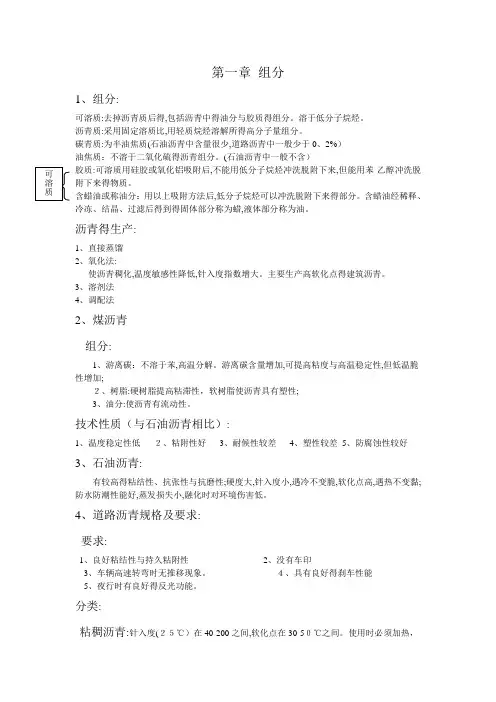

第一章组分1、组分:可溶质:去掉沥青质后得,包括沥青中得油分与胶质得组分。

溶于低分子烷烃。

沥青质:采用固定溶质比,用轻质烷烃溶解所得高分子量组分。

碳青质:为半油焦质(石油沥青中含量很少,道路沥青中一般少于0、2%）油焦质：不溶于二氧化硫得沥青组分。

(石油沥青中一般不含）胶质:可溶质用硅胶或氧化铝吸附后,不能用低分子烷烃冲洗脱附下来,但能用苯-乙醇冲洗脱Array附下来得物质。

含蜡油或称油分：用以上吸附方法后,低分子烷烃可以冲洗脱附下来得部分。

含蜡油经稀释、冷冻、结晶、过滤后得到得固体部分称为蜡,液体部分称为油。

沥青得生产:1、直接蒸馏2、氧化法:使沥青稠化,温度敏感性降低,针入度指数增大。

主要生产高软化点得建筑沥青。

3、溶剂法4、调配法2、煤沥青组分:1、游离碳：不溶于苯,高温分解。

游离碳含量增加,可提高粘度与高温稳定性,但低温脆性增加;２、树脂:硬树脂提高粘滞性，软树脂使沥青具有塑性;3、油分:使沥青有流动性。

技术性质（与石油沥青相比）:1、温度稳定性低２、粘附性好3、耐候性较差4、塑性较差5、防腐蚀性较好3、石油沥青:有较高得粘结性、抗张性与抗磨性;硬度大,针入度小,遇冷不变脆,软化点高,遇热不变黏;防水防潮性能好,蒸发损失小,融化时对环境伤害低。

4、道路沥青规格及要求:要求:1、良好粘结性与持久粘附性2、没有车印3、车辆高速转弯时无推移现象。

４、具有良好得刹车性能5、夜行时有良好得反光功能。

分类:粘稠沥青:针入度(２５℃）在40-200之间,软化点在30-5０℃之间。

使用时必须加热，利于与石料得拌合与渗透。

一般以针入度作为分类指标，以软化点、伸长度、蒸发后针入度比等作为控制指标。

高速公路、一级公路、夏季高温、高温持续时间长、重载交通、山区及丘陵上坡段、服务区、停车场等车速慢得路段宜采用稠度大、６0℃粘度大得沥青;对冬季寒冷得地区、交通量小得公路、旅游公路宜选用稠度小低温粘度大得沥青;对温差大、年温差大得地区宜选用针入度指数得得沥青;当高温与低温要求发生矛盾时应优先考虑满足高温性能得要求。

沥青四组分判定标准《沥青四组分判定标准：开启沥青世界的神秘钥匙》嘿，各位沥青爱好者们！你们知道吗？在这神秘的沥青世界里，就如同游戏玩家需要通关秘籍一样，沥青四组分的判定标准那可是超级重要的呀！要是不搞清楚这些标准，就好像在沥青的迷宫里瞎转悠，永远也找不到正确的方向，那可就太悲催啦！一、“神秘侠客”饱和分：稳定的基石“饱和分呀，那可是沥青世界里的神秘侠客，默默守护着稳定性的江湖。

”饱和分就像是沥青大厦的稳固基石，虽然不那么起眼，但却至关重要。

它的含量决定了沥青的一些基本性能，比如粘性和流动性。

就好比一个团队里那个总是默默做事，但却不可或缺的人一样。

如果饱和分的含量不合适，那沥青就可能变得要么太“粘人”，要么太“调皮”，不好掌控啦！比如说在铺路的时候，沥青的粘性不合适，那路可就铺得歪七扭八，成了“波浪路”啦！二、“活力精灵”芳香分：赋予灵动“哇哦，芳香分就像是沥青世界里的活力精灵，让一切都变得那么灵动有趣！”芳香分可是有着独特魅力的家伙。

它就像是给沥青注入了活力的魔法药水，让沥青具有更好的延展性和可加工性。

可以想象一下，如果沥青没有了芳香分，那岂不是像个呆板的木头人，毫无生气可言。

在实际应用中，芳香分的合理存在能让沥青在施工过程中更加顺利，不会出现那种硬邦邦、难以操作的情况。

就像我们在玩泥巴的时候，加点水让泥巴变得软软的、好塑形一样。

三、“坚韧战士”胶质：凝聚的力量“胶质呀，绝对是沥青世界里的坚韧战士，凝聚一切的力量源泉！”胶质就如同连接各个部分的强力胶水，让沥青具有更好的整体性和耐久性。

它像是一个团结大家的领袖，让沥青的各个组分紧密地结合在一起。

如果胶质的含量不够或者质量不佳，那沥青就可能变得脆弱易碎，就像一个不团结的团队，一遇到困难就散架了。

比如在高温或者重载的情况下，没有足够胶质的沥青可能就会出现裂缝、损坏等问题，那可就麻烦大啦！四、“神秘大师”沥青质：核心的关键“沥青质啊，那可是沥青世界里的神秘大师，掌控着一切的关键所在！”沥青质可以说是沥青四组分中最为重要和神秘的一个。

沥青化学组分试验（四组分法）1 目的与适用范围本方法适用于采用溶剂沉淀及色谱柱法进行道路石油沥青的四组分成分分析。

2 仪具与材料2．1 沥青质抽提器：由球形冷凝器及100 mL 抽提器组装而成，见图1 。

图1 沥青质抽提器（单位：m m）2．2 玻璃吸附柱：外面带夹套，热水循环保温，形状及尺寸如图2 。

2．3 真空干燥箱。

2．4 高温炉：0 ℃～1000 ℃，有自动温度控制器。

2．5 恒温水槽：控温准确度为1 ℃。

2．6 磨口锥形瓶（200 mL ～250 mL）、磨口冷凝器、磨口弯管、牛角管。

2．7 量筒（20 mL 、50 mL 、100 m L）。

2．8 氧化铝：层析用、中性，粒度0．15 m m ～0．075 m m （100 目～200 目），比表面积大于150 m 2／g ，孔体积250 m m 3／g 。

2．9 石油醚：60 ℃～90 ℃，分析纯。

2．10 正庚烷：分析纯。

2．11 甲苯、无水乙醇、丙酮：分析纯。

2．12 硅胶：细孔、粒度0．42 m m ～0．15 m m （40 目～100 目）。

2．13 分析天平：感量不大于1g 、1 mg 、0．1 mg 各一个。

2．14 定量滤纸：中速Φ110 m m ～125 m m 。

2．15 干燥器。

图2 玻璃吸附柱（单位：m m）2．16 电热板（电热套）。

2．17其他：瓷蒸发皿（300 m L）、吸液管、蒸馏水、大细口瓶、玻璃漏斗、漏斗架、二联橡皮球等。

3 方法与步骤3．1 准备工作3．1．1 将沥青质测定器、玻璃吸附柱、锥形瓶等洗净、编号，并置105 ℃±5 ℃的烘箱中烘干至恒重，称其质量，准确至0．1 mg 。

3．1．2 活化氧化铝：将氧化铝倾人瓷蒸发皿，并置于高温炉（500 ℃）中加热6h 。

然后，取出瓷蒸发皿置干燥器中，冷却至室温，将氧化铝装入已称质量的细口瓶中，并用吸液管加入氧化铝质量1 ％的蒸馏水，塞紧橡皮塞。

沥青四组分测定方法浅谈
沥青是一种重要的建筑材料，它是由多种不同物质组成的混合物，其中有四种组分是沥青最主要的组成部分，也是用于分析和质量控制的最重要的参数。

因此，本文将讨论沥青四组分测定的方法。

沥青的四种组分是沥青油、填料、玻璃纤维和粉尘。

沥青油是一种柔韧的液体，具有良好的填充性能，它有助于提高沥青的延展性，增强沥青的粘结性和耐抗腐蚀性。

填料是一种固体颗粒，它增强了沥青的强度，增加了沥青混凝土的耐久性。

玻璃纤维是一种非常轻，但强度很高的纤维，它是用于防止裂缝和增强抗拉强度的很重要的原料。

最后，粉尘是一种细小的颗粒，它能改善沥青的工作性能，提高沥青的抗冻性和耐久性。

沥青四组分的测定是沥青研究的关键，通常有三种方法可用于测定：加热失重法、热重分析法和烧剩率法。

加热失重方法是一种最简单和常用的测定方法，它通过在固定温度下加热沥青，然后计算它的失重率来测定沥青的四种组分。

然而，此方法的精度有限，受到温度的影响较大。

热重分析法是一种常用的高精度测定方法，它通过在不同的加热速率下加热样品，然后计算各组分的重量比例来测定沥青的四种组分。

此方法的精度比上述方法高得多，不受温度影响；然而，它需要耗费大量时间和经费，而且要求严格操作，操作不当容易出错。

烧剩率法是一种简便的方法，它可以在短时间内测定沥青的四种组分。

该方法的质量只有加热失重法的一半，但耗费的时间和经费都比加热失重法要少得多。

总而言之，沥青四组分测定方法非常重要，可以用来分析和控制沥青的质量，提高沥青的机械性能。

上述三种方法各有优缺点，选择其中一种需要根据实际需要和情况进行权衡。

名词解释沥青组分
嘿，你知道啥是沥青组分不？这可有意思啦！沥青啊，就像是一个
神秘的混合物，里面包含着各种不同的“小家伙”。

比如说，沥青质，
这就像是队伍里的老大，特别关键，它让沥青有了一定的硬度和稳定性。

你想想看，要是没有它，那沥青不就软趴趴的啦！就好比建房子
没有坚固的大梁一样。

还有胶质呢，这可以看作是个连接者，把其他的部分都给黏合在一起。

它就像我们生活中的胶水，让一切都能紧密结合。

没有它，那些
其他的成分不就散成一盘沙啦！
芳香分和饱和分也都各有各的作用呀。

芳香分就好像是给沥青带来
了独特的香味，让它变得有点特别。

而饱和分呢，就像是提供了基础
的养分，让整个沥青体系能够正常运转。

咱就说，这沥青组分多像一个小团队啊！每个成员都有自己的职责
和作用，缺了谁都不行。

它们相互配合，才让沥青有了各种各样的性能，能铺路，能防水。

你说神奇不神奇？
沥青组分真的是太重要啦！它们决定了沥青的性质和用途。

要是没
有对这些组分的了解和研究，我们怎么能把沥青用得恰到好处呢？怎
么能让我们的道路更平坦，建筑更牢固呢？所以啊，可别小瞧了这沥
青组分，它们可是默默发挥着大作用呢！这就是我对沥青组分的理解，你觉得怎么样呢？。

沥青四组分测定方法浅谈沥青是一种用于制作道路面层的重要建筑材料，它的质量对道路的使用效果直接有关。

沥青质量好坏的评价标准主要由其成分和参数来评价，由于其复杂性，今天我们主要讨论沥青的四组分测定方法。

首先，需要先了解沥青的四组分：沥青、石膏、沥青矿屑和热稳定剂。

沥青是沥青的基元，它的稳定性和抗压强度是评价沥青质量好坏的重要指标；石膏提供粘性，提高沥青对道路地面表面的粘结性；沥青矿屑能够提高沥青的抗裂性能，沥青矿屑的粒子尺寸控制有助于确定沥青的流动性；热稳定剂是沥青的添加剂，它可以提高沥青的耐热性和耐冷性，以及降低沥青在高温下的凝固性。

沥青成分的测定有两种常用的方法：一种是过滤法，一种是热分析法。

过滤法是用一个装有过滤网的盒子将投放到沥青样品中的沥青矿屑分离出来，沥青矿屑被分离出来后，比重、重量占比可以用来确定沥青矿屑含量。

热分析法是将沥青样品加热，用高温恒温气流将沥青熔炼，各组分按不同的化学特性分离，完成沥青的四组分测定。

沥青四组分测定方法在沥青生产过程中起着重要作用。

普通沥青受环境影响大，如果沥青不合格，不仅可能破坏道路表面，还可能影响道路质量，引起车辆行驶不便。

因此，沥青四组分测定方法有助于识别沥青材料的合格性，确保沥青质量达到要求。

沥青四组分测定方法的正确使用可以确保沥青的质量合格，从而构建牢固的道路基础。

只有通过正确的测定方法才能确保沥青的合格性，才能最大程度地保证道路的安全和完整性。

总之，沥青四组分测定方法具有重要意义，对沥青质量的检测和评价有着重要作用。

它们是对沥青质量进行评定的重要依据，也是检测沥青合格性的重要指标。

因此，沥青相关行业应当加强沥青四组分测定方法的研究和应用，以确保沥青材料的质量。

沥青化学组分试验（三组分法）1 目的与适用范围本方法适用于抽提法进行道路石油沥青的三组分成分分析。

图1 脂肪抽提器1 －冷凝管；2 －脂肪抽提器；3 －滤纸筒；4 －试样及硅胶；5 －脱脂棉；6 －烧瓶；7 －砂浴2 仪具与材料2．1 锥形瓶：200 mL ，带磨口玻璃塞。

2．2 冷凝管：直形或弯形。

2．3 烧杯：250 mL 、1000 m L 。

2．4 漏斗：直径约9cm 。

2．5 脂肪抽提器：500 mL ，形状如图1 所示。

2．6 玻璃漏斗：直径约4cm ，编号G3 或G4 。

2．7 吸滤瓶：500 mL 。

2．8 定性滤纸：大张。

2．9 定量滤纸：直径约12cm 。

2．10 冷冻机或冷却过滤装置：冷却过滤装置如图2 所示。

2．11 保温瓶（桶）。

2．12 真空泵或水流泵。

2．13 砂浴或附有温度调节器的电炉。

2．14 天平：感量不大于0．2 mg 。

2．15 正庚烷、苯、无水乙醇、甲基乙基酮（丁酮）：分析纯。

2．16 硅胶：微球形、粒度0．35 m m ～0．125 m m 、孔径大于8nm 。

2．17 工业酒精及干冰。

2．18 其他：烘箱、干燥器、洗液、蒸馏水、脱脂棉、牛角勺、吸液管、表皿、玻璃棒、搪瓷盘、广口瓶等。

3 方法与步骤3．1 准备工作3．1．1 按T0602 的方法准备沥青试样。

3．1．2 将锥形瓶、烧杯、漏斗等用洗液、水及蒸馏水先后洗净，并置温度为110 ℃±5 ℃的烘箱中烘干。

3．1．3 将烘干的锥形瓶冷却后编号，并置干燥器中备用。

3．2 沥青质含量测定步骤图2 冷却过滤装置（单位：m m）1 －玻璃漏斗；2 －玻璃外套；3 －橡胶垫圈；4 －玻璃磨塞；5 －吸滤瓶3．2．1 将锥形瓶洗净、烘干，称取质量m 1 ，用其称取约1g 沥青试样（m ），准确至0．2 mg 。

3．2．2 将盛有试样的锥形瓶，置砂浴或电炉上微热，使沥青熔化，在瓶底上均匀分布成一薄层。

沥青四组份测定一、方法概要本方法适用于渣油及沥青的测定。

将被分析物分成连续的四组分，饱和烃、芳香烃、胶质和沥青质。

是用经过处理的氧化铝作吸附剂，以冲洗法进行分离。

石油醚冲出物为饱和烃，最后以苯：乙醇（1：1）--苯—乙醇反复冲洗出沥青及胶质。

当沥青及胶质大于10%时，先测定沥青质，再将去掉沥青质的部分进行分离，最后冲出物为胶质。

二、仪器与试剂1、吸附柱；小号内径；11—12毫米，长；600毫米。

大号内径；20毫米，长；1000毫米。

带循环水夹套，上部有贮料器，长度指吸附段部分。

2、超级恒温水浴。

3、真空干燥箱。

4、量筒；25、50、100毫升。

5、三角烧瓶及流出弯管，均带磨口。

6、氧化铝；中性100—200目上海五四农场化学试剂厂生产。

氧化铝的活化；将氧化铝放于瓷蒸发皿中，在500℃高温炉中加热6小时后取出放在干燥器中冷却，冷至室温后尽快倒入已称重的细口瓶中，以减差法称出氧化铝的重量用移液管加入，按Al2O3重量的1%的蒸馏水，塞上橡皮塞，摇动5分钟，再放置至少24小时后备用。

在处理与存放氧化铝过程中要避免吸水。

7、苯；化学纯8、乙醇；化学纯9、石油醚；60—90℃（脱芳）三、操作方法1、用小号吸附柱时，在恒重过的三角烧瓶中准备称量油样，如果沥青质加胶质的总量（或脱出沥青质后的胶质量）在40%以上称取0.5—0.4克（称准至0.001克）如沥青质加胶质含量小于40%称取1克。

2、开动超级恒温浴的加热及循环系统，控制水温在50±1℃。

3、在洗净及干燥过的吸附柱的下部塞上少量棉花用漏斗从上端加入40±0.1克处理过的氧化铝，并同时用橡皮头轻轻敲紧。

4、将油样微热熔化，加入10毫升石油醚溶解。

5、从吸附柱上端加入30毫升石油醚，使氧化铝予湿，待石油醚进入氧化铝后再加入稀释的油样，油样进入氧化铝后再加如少量氧化铝。

6、在吸附柱下端放一个25毫升的量筒，然后加入下列溶剂石油醚 80毫升接饱和烃馏分苯 80毫升接芳香烃馏分苯-乙醇（1：1）80毫升苯 40毫升接沥青质及胶质馏分乙醇 40毫升7、柱底首先馏出的20毫升为石油醚，不为回收，仍可作为冲洗用，以后用100毫升三角烧瓶接收，冲洗石油醚时接受饱和烃馏分，冲洗苯时接受芳香烃馏分，以后馏出的为胶质，沥青质馏分，馏出速度为3—5毫升/分若流速太慢，用双连球加压调节。
