闭式自动喷水灭火系统

闭式自动喷水灭火系统
一，系统的类型
闭式自动喷水灭火系统根据工作原理不同，分为湿式自动喷水灭火系统，干式自动喷水灭火系统，预作用自动喷水灭火系统等类型。

、
1.湿式自动喷水灭火系统
湿式自动喷水灭火系统是最早发明，最简单，且应用最广泛的一种自动喷水灭火系
统。

由闭式喷头，管道系统，湿式报警阀，报警装置和给水设备等组成。

该系统在报警阀的上下管道中始终充满着压力水，故称为湿式自动喷水灭火系统。

其工作原理是；发生火灾后，火焰或高温气流使闭式喷头的热敏感元件动作，喷头
开启，喷水灭火。

此时，管网中的水从静止变为流动，水流使水流指示器动作发出
电信号，在报警控制器上指定某一区域已在喷水。

由于喷头开启泄压，在压力差的
作用下，原来处于关闭状态的湿式报警阀就自动开启。

压力水通过湿式报警阀，流
向灭火管网，同时打开通向水力警铃的通道，水流冲击水力警铃发出声响报警信号。

消防控制中心根据水流指示器或压力开关的报警信号，自动启动消防水泵向系统加
压供水，达到维持自动喷水灭火的目的。

2. 湿式自动喷水灭火系统具有经结构简单，施工，管理方便，灭火速度快，控火效率高，建设投资和经常费用省，适用范围广等优点，但由于其管路在喷头中始终充满水，所以应用受环境温度的限制，适用于环境温度不低于4.，且不高于70.的建，构筑物。

自动喷水灭火系统开式喷头与闭式喷头有什么不同
自动喷水灭火系统中的喷淋头分为开式和闭式两种，喷洒方式分为上喷、下喷和侧喷三种，开式喷头一般用于雨淋自动灭火系统中，而闭式喷头一般用于自动喷水灭火系统中，两者的安装方法都一样，只是系统的工作原理不同。

在不同环境温度场所内设置喷头时，应严格按照环境摄度来选用喷头等级。

自动喷水灭火系统开式喷头与闭式喷头区别
一、闭式喷淋头：内置玻璃球，玻璃球顶住喷头的密封垫，当发生火灾时，球内的液体受热膨胀压力升高，当压力达到规定值时，玻璃球爆裂，密封垫失去支撑，压力水喷出灭火。

用于消防喷淋系统中，消防喷淋系统管网内有水压，当玻璃球爆破时，管网里的水自动喷洒，形成灭火。

二、开式喷淋头：无内置玻璃球，喷水口为开式，水压经过喷淋头直接喷洒，开式喷淋头由本体、支架和溅水盘组
成。

一般用于雨淋灭火系统中，与火灾自动报警系统联动使用，当现场发生火灾，火灾自动报警系统收到信号后，控制雨淋阀开启，水压直接经过喷淋头喷洒，形成大范围灭火。

开式喷头与闭式喷头的区别仅在于缺少由热敏感元件组成的释放机构。

两者的流量特性及喷洒曲线相同。

闭式喷头是一个或多个喷淋头喷水，开式喷淋头是整个面积内所有喷淋头一起喷水，闭式喷头就是爆一个喷一个。

自动喷水灭火系统一、自动喷水灭火系统概述自动喷水灭火系统是一种在火灾发生时能够自动喷水灭火的消防设施。

它具有响应迅速、灭火效率高、可靠性强等优点，被广泛应用于各类建筑物和场所，对于保护人民生命财产安全起着至关重要的作用。

二、自动喷水灭火系统的组成（一）洒水喷头作用洒水喷头是自动喷水灭火系统的关键部件之一，其主要作用是在火灾发生时，当环境温度达到一定值时自动破裂，将水均匀地喷洒在保护区域内，进行灭火。

分类（1）按结构形式可分为闭式喷头和开式喷头。

闭式喷头在正常情况下处于关闭状态，当火灾发生时，喷头感温元件受热破裂，打开喷水。

开式喷头则在正常情况下处于开启状态，直接喷水灭火。

（2）按热敏元件可分为玻璃球喷头和易熔合金喷头。

玻璃球喷头通过内部的玻璃球感温，当温度升高时，玻璃球内的液体膨胀，使玻璃球破裂，喷头打开喷水。

易熔合金喷头则是通过易熔合金片感温，当温度升高时，易熔合金片熔化，喷头打开喷水。

选型与布置（1）根据保护区域的火灾危险等级、环境温度、空间高度等因素选择合适的喷头类型和规格。

例如，对于火灾危险等级较高的场所，可选择响应时间指数（RTI）较小的快速响应喷头；对于空间高度较高的场所，可选择大流量喷头或特殊应用喷头。

（2）喷头的布置应符合相关规范要求，确保喷水能够覆盖整个保护区域。

喷头的间距、与障碍物的距离等都需要经过严格计算和设计，以保证灭火效果。

（二）报警阀组作用报警阀组是自动喷水灭火系统的核心部件之一，其主要作用是在火灾发生时，接收水流指示器传来的水流信号，启动并向消防控制中心发出报警信号，同时控制水流的方向和流量，确保灭火用水能够准确地输送到火灾发生区域。

组成报警阀组通常由报警阀、延迟器、水力警铃、压力开关等组成。

（1）报警阀：是报警阀组的核心部件，其作用是在火灾发生时，当水流通过报警阀时，阀瓣开启，向延迟器和水力警铃供水，同时向消防控制中心发出报警信号。

（2）延迟器：其作用是延迟水流进入水力警铃的时间，防止误报警。

开式喷淋和闭式喷淋的区别
开式自动喷水灭火系统与闭式自动喷水灭火系统都属于自动喷水灭火系统。

根据其所使用的喷头形式不同来命名的。

闭式自动喷水灭火系统，由水源、管网、喷淋水泵、控制柜、闭式喷头、报警控制装置等组成。

火灾时可以自动探测温度，根据设定阈值启动，并联动启动喷淋泵灭火的一种固定式灭火系统。

可分为湿式自动喷水灭火系统、干式自动喷水灭火系统、预作用自动喷水灭火系统。

闭式自动洒水救火系统，正常情况下水槽常闭合，水槽后管网中充满著窭防尘。

由感温原件、枪机装置等形成，正常情况下水槽常闭合，水槽后管网中充满著窭防尘。

当温度达至预设的阈值，感温元件开裂，打开水槽。

因此，在出现火灾时，这种洒水救火系统仅在温度达至预设阈值部位的水槽才可以打开救火，形象点--点式救火。

开式自动喷水灭火系统采用的是开式喷头，开式喷头一直处于常开状态，喷头可以直接喷水，喷头至阀门段无水，阀门一般为电动雨淋阀。

火灾时，打开雨淋阀，消防水通过雨淋阀到喷头喷水灭火。

因此雨淋阀后的喷头会一起喷水，形象点---区域灭火。

第六章自动喷水灭火系统6－1 概述自动喷水灭火系统是一种能自动作用喷水灭火，同时发出火警信号的消防给水系统。

自动喷水灭火系统多设在火灾危险性较大，起火蔓延很快的场所，以与对消防要求较高的建筑物或个别房间，如商场、高层建筑等和大剧院舞台等部位。

一般由消防供水水源、消防供水设备、喷头、消防管网、报警阀、火灾控制器与火灾探测报警控制系统组成。

按喷头平时开阀情况分为闭式和开式两类。

属于闭式的有湿式系统、干式系统、预作用式系统、快速反响系统与自动循环启闭系统等。

属于开式的有水幕系统和雨淋系统。

6－2 闭式自动喷水灭火系统工作原理与主要组成一、闭式自动喷水灭火系统工作原理1、湿式自动喷水灭火系统通常由闭式喷头、湿式报警阀、管网供水设备与供水水源等组成，其系统在报警阀前后管道内始终充满压力水。

适用于布置在温度不低于4℃和不高于70℃的建筑物内，喷头向上向下安装均可。

2、干式自动喷水灭系统由闭式喷头、管道系统、干式报警阀、干式报警控制装置、充气装置、排气设备与供水设施等组成。

适用于布置在环境温度低于低于4℃和高于70℃的建筑物、构筑物内。

喷头宜向上设置。

如果在干式报警阀处的降压过程，使之快速启动，缩短排气时间。

干式自动喷水灭火系统为喷头常闭的灭火系统。

管网中平时不充水，充满有空气或氮气。

当建筑物发生火灾点火温度到达开启闭式喷头时，喷头开启，排气、充水、灭火。

该系统灭火时，需先排气故喷头出水灭火不如湿式系统与时。

但管网中平时不充水，对建筑物装饰无影响，对环境温度也无要求，适用于采暖期长而建筑内无采暖的场所。

3、预作用自动喷水灭火系统由闭式喷头、预作用阀门、管网、报警装置、供水设施、火灾控制器与控制系统组成。

该系统中，干式报警阀之后的管道平时充满压缩气体〔即平时为干式〕，当发生火灾时，与喷头安装在一起的火灾控制器，首先探出火灾并发出声响报警信号，控制器再将报警信号作声光显示的同时，开启报警阀，使消防水进入管网，并在不大于3min的时间内完成管网充水过程〔即变为湿式〕，同时进展火灾初期报警。

自动喷水灭火系统工作原理及适用范围自动灭火, 自动喷水自动喷水灭火系统的分类与组成自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)、管道系统、供水设施等组成。

自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。

通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。

开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。

闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。

因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。

开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。

发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。

1.湿式自动喷水灭火系统湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火中使用频率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70％以上采用了湿式自动喷水灭火系统。

①系统的组成和工作原理湿式自动喷水灭火系统一般包括：闭式喷头、管道系统、湿式报警阀和供水设备。

湿式报警阀的上下管网内均充以压力水。

当火灾发生时，火源周围环境温度上升，导致火源上方的喷头开启、出水、管网压力下降，报警阀后压力下降致使阀板开启，接通管网和水源，供水灭火。

与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。

如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。

如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，启动水泵供水。

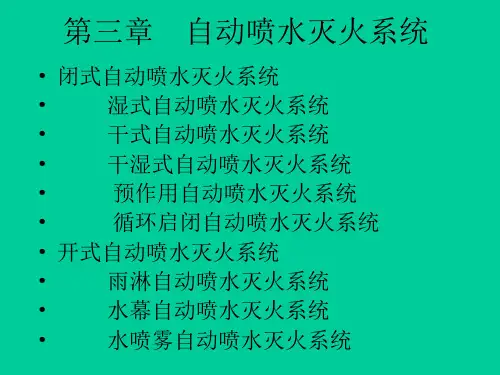

第三章自动喷水灭火系统学习要求通过本章学习，掌握自动喷水灭火系统的分类、组成与工作原理以及适用范围、选型原则，熟悉自动喷水灭火系统的组件及其设置要求，了解自动喷水灭火系统设置场所的火灾危险性等级分类和系统设计基本参数。

自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关)等组件，以及管道、供水设施组成,并能在发生火灾时喷水的自动灭火系统。

自动喷水灭火系统在保护人身和财产安全方面具有安全可靠、经济实用、灭火成功率高等优点，广泛应用于工业建筑和民用建筑。

第一节系统的分类与组成自动喷水灭火系统根据所使用喷头的型式,分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置状况,自动喷水灭火系统又分为湿式系统、干式系统、雨淋系统、水幕系统、自动喷水—泡沫联用系统等。

自动喷水灭火系统的分类见图3—3-1。

3—3—1 自动喷水灭火系统分类图一、湿式自动喷水灭火系统湿式自动喷水灭火系统(以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态时管道内充满用于启动系统的有压水。

湿式系统的组成如图3—3—2。

图3—3-2 湿式系统示意图二、干式自动喷水灭火系统干式自动喷水灭火系统（以下简称干式系统)由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态时配水管道内充满用于启动系统的有压气体。

干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质，由有压水改为有压气体。

干式系统的组成如图3—3—3。

图3-3—3 干式系统示意图三、预作用自动喷水灭火系统预作用自动喷水灭火系统(以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态时配水管道内不充水,由火灾报警系统自动开启雨淋阀后,转换为湿式系统。

预作用系统与湿式系统、干式系统的不同之处，在于系统采用雨淋阀，并配套设置火灾自动报警系统.预作用系统的组成如图3—3—4。

闭式自动喷水灭火系统及其设置范围有哪些？[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!闭式自动喷水灭火系统由水源、管网、闭式喷头、报警控制装置等组成，是一种能够自动探测火灾并自动启动喷头灭火的固定灭火系统。

闭式自动喷水灭火系统厂广泛地适用于各种可以用水灭火的场所。

尤其适用于高层民用建筑、公共建筑、普通工厂、仓库、船舱以及地下毛程等场所。

其具体设置范围，应根据建筑物、构筑物的性质、规模、高度、火灾危险性、防火条件等，按照国家有关消防技术规范进行确定。

建筑物、构筑物内的下列场所或部位，应设自动喷水灭火系统保护:1.厂房（1）等于或大于50000纱锭的棉纺厂的开包、清花车问。

（2）等于或大于5000锭的麻纺厂的分级、梳麻车间。

（3）服装、针织高层厂房。

（4）建筑面积超过1500m的木器厂房。

（5）火柴厂的烤梗、筛选部位。

（6）泡沫塑料厂的预发、成型、切片、压花部位。

2.库房（l）每座占地面积超过1000m的棉、毛、丝、麻、化纤、毛皮及其制品库房。

（2）每座占地面积超过600m的火柴库房。

（3）建筑面积超过500m的可燃物品地下库房。

（4）可燃、难燃物品的高架库房和高层库房（冷库、高层卷烟成品库房除外）。

（5）省级以上或藏书量超过1O万册图书馆的书库。

（6）省级邮政楼的邮袋库。

3.单、多层公共建筑（1）超过1500个座位的剧院观众厅、舞台上部（屋顶采用金属构件时）、化妆室、道具室、储藏室、贵宾室。

（2）超过2000个座位的会堂或礼堂的观众厅、舞台上部、储藏室、贵宾室。

（3）超过3000个座位的体育馆、观众厅的吊顶上部、贵宾室、器材间、运动员休息室。

（4）每层面积超过3000m或建筑面积超过9000m的百货商场、展览大厅。

（5）设有空气调节系统的旅馆和综合办公楼内的走道、办公室、餐厅、商店、库房和无楼层服务员的客房。

（6）国家级文物保护单位的重点砖木或木结构建筑。

（7）一飞机发动机试验台的准备部位。
