链路聚合配置方法及步骤1.引言1.1 概述在概述部分,我们将介绍链路聚合配置方法及步骤。
链路聚合是一种将多个物理网络链路合并成一个逻辑链路的技术,它能够提高网络带宽、增强网络可用性和负载均衡能力。
链路聚合配置方法是指一系列实施链路聚合技术的具体步骤和操作。
在本文中,我们将首先简要介绍链路聚合的概念和作用,明确其在网络通信中的重要性和应用场景。
然后,我们将详细讨论链路聚合配置方法,包括配置前的准备工作、配置过程中的关键参数设置和配置完成后的验证步骤。
通过掌握链路聚合配置方法,读者可以了解如何在实际网络环境中配置和应用链路聚合技术。
接下来的章节中,我们将逐步深入探讨链路聚合的相关知识和实际操作。
最后,我们将对文章进行总结,回顾链路聚合配置方法及步骤的关键要点,并展望链路聚合技术在未来网络中的应用前景。
通过本文的阅读,读者将能够全面了解链路聚合配置方法及步骤,为网络管理员和工程师在实际工作中应用和配置链路聚合技术提供指导和帮助。
同时,我们也期待本文能够给读者带来新的思考和启示,促进在网络通信领域的技术创新和发展。
1.2 文章结构文章结构文章的结构是指整篇文章的组织框架和内容安排方式。
一个好的文章结构可以帮助读者更好地理解文章的主题和内容,使文章逻辑清晰,条理有序。
本文按照以下结构进行组织和安排:1. 引言:本部分主要对文章进行导言,引出链路聚合配置方法及步骤的背景和意义,同时介绍文章的结构和目的。
2. 正文:本部分主要对链路聚合的概念和作用进行介绍,然后详细阐述链路聚合配置方法及步骤。
2.1 链路聚合的概念和作用:本小节将解释链路聚合的基本概念,包括什么是链路聚合以及它的作用和优势。
2.2 链路聚合配置方法及步骤:本小节将具体介绍链路聚合的配置方法和步骤。
包括链路聚合的配置目标和原则,以及具体的配置步骤和注意事项,以便读者能够了解如何进行链路聚合的配置。
3. 结论:本部分对全文进行总结,对链路聚合配置方法及步骤的重要性和优势进行强调,并展望未来链路聚合配置方法的发展方向。
在企业网络中,所有设备的流量在转发到其他网络前都会汇聚到核心层,再由核心区设备转发到其他网络,或者转发到外网。
•链路聚合应用场景:Eth-Trunk 链路聚合因此,在核心层设备负责数据的高速交换时,容易发生拥塞。
•在核心层部署链路聚合,可以提升整个网络的数据吞吐量,解决拥塞问题。
••把两台设备之间的多条物理链路聚合在一起,当做一条逻辑链路来使用。
•两台设备可以是一对路由器,一对交换机,或者一台路由器和一台交换机。
•一条聚合链路可以包含多条成员链路默认最多为8条。
提高链路带宽。
•提供高可靠性。
•实现负载均衡。
••链路聚合概述:•链路聚合模式:•••••链路聚合条件:VLAN、Trunk、Hybird配置一致•链路聚合负载分担类型:基于数据流(区别数据包)根据源MAC地址进行负载分担;1.根据目的MC地址进行负载分担;2.3.根据源IP地址进行负载分担;4.根据目的IP地址进行负载分担;5.根据源MAC地址和目的MAC地址进行负载分担;根据源IP地址和目的IP地址进行负载分担;6.根据VLAN、源物理端口等对L2、IPv4、IPv6和MPLS报文进行增强型负载分担。
7.链路聚合配置(手工):•••••链路聚合配置(LACP ):lacp preempt enablelacp preempt delay 10load-balance开启抢占,默认30s 延迟配置抢占延迟时间配置负载均衡模式lacp priority 1配置优先级,越低越优先•。

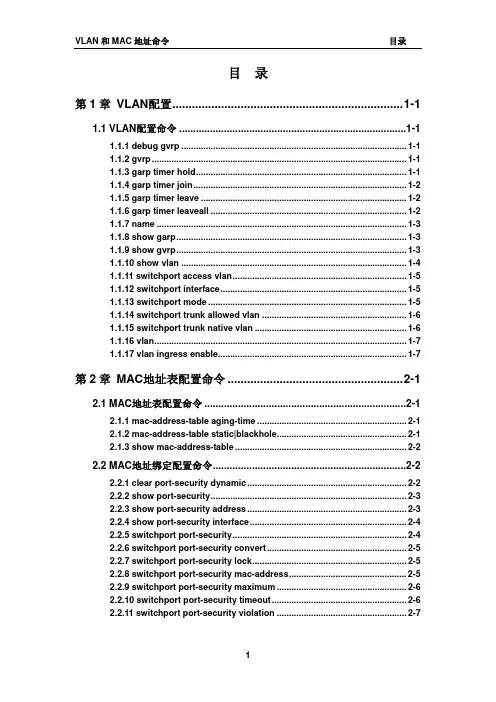

VLAN和MAC地址命令目录目录第1章 VLAN配置....................................................................... 1-11.1 VLAN配置命令 ................................................................................. 1-11.1.1 debug gvrp ............................................................................................ 1-11.1.2 gvrp ........................................................................................................ 1-11.1.3 garp timer hold ...................................................................................... 1-11.1.4 garp timer join ....................................................................................... 1-21.1.5 garp timer leave .................................................................................... 1-21.1.6 garp timer leaveall ................................................................................ 1-21.1.7 name ...................................................................................................... 1-31.1.8 show garp .............................................................................................. 1-31.1.9 show gvrp .............................................................................................. 1-31.1.10 show vlan ............................................................................................ 1-41.1.11 switchport access vlan ....................................................................... 1-51.1.12 switchport interface ............................................................................ 1-51.1.13 switchport mode ................................................................................. 1-51.1.14 switchport trunk allowed vlan ........................................................... 1-61.1.15 switchport trunk native vlan .............................................................. 1-61.1.16 vlan ....................................................................................................... 1-71.1.17 vlan ingress enable ............................................................................. 1-7 第2章 MAC地址表配置命令 ...................................................... 2-12.1 MAC地址表配置命令 ........................................................................ 2-12.1.1 mac-address-table aging-time ............................................................. 2-12.1.2 mac-address-table static|blackhole ..................................................... 2-12.1.3 show mac-address-table ...................................................................... 2-22.2 MAC地址绑定配置命令..................................................................... 2-22.2.1 clear port-security dynamic ................................................................. 2-22.2.2 show port-security ................................................................................ 2-32.2.3 show port-security address ................................................................. 2-32.2.4 show port-security interface ................................................................ 2-42.2.5 switchport port-security ....................................................................... 2-42.2.6 switchport port-security convert ......................................................... 2-52.2.7 switchport port-security lock ............................................................... 2-52.2.8 switchport port-security mac-address ................................................ 2-52.2.9 switchport port-security maximum ..................................................... 2-62.2.10 switchport port-security timeout ....................................................... 2-62.2.11 switchport port-security violation ..................................................... 2-7第1章 VLAN配置1.1 VLAN配置命令1.1.1 debug gvrp命令:debug gvrpno debug gvrp功能:打开交换机的gvrp的调试开关;本命令的no操作为关闭该调试开关。
H3CV7交换机链路聚合配置⽅法(命令⾏)1 配置需求或说明1.1 适⽤产品系列本案例适⽤于如S5130-28F-WiNet、S5500V2-24P-WiNet、S5500V2-48P-WiNet等的V7交换机。
1.2 配置注意事项1)配置聚合组的成员端⼝过程中,建议配置顺序:在端⼝视图下使⽤display this命令查看端⼝上是否存在第⼆类配置(包括端⼝隔离配置、QinQ配置、VLAN配置、MAC地址学习配置),如果有这类配置,请使⽤对应的undo命令删除这些配置,使端⼝保持在缺省第⼆类配置状态,然后再把端⼝加⼊到新创建的聚合组内。
2)由于静态聚合组中端⼝选中状态不受对端端⼝是否在聚合组中及是否处于选中状态的影响。
这样有可能导致两端设备所确定的Selected 状态端⼝不⼀致,当两端都⽀持配置静态和动态聚合组的情况下,建议⽤户优选动态聚合组。
3)配置或使能了下列功能的端⼝将不能加⼊⼆层聚合组:MAC地址认证、端⼝安全模式、IP Source Guard功能、802.1X功能。
4)只有⼯作在⼆层模式下的端⼝才能加⼊⼆层链路聚合组。
1.3 配置需求及实现的效果通过链路聚合实现两设备间流量在聚合组中各个选中端⼝之间分担,以增加带宽和动态备份。
2 组⽹图⽹络中的两台设备均参与两个VLAN的数据流量转发。
现要求使⽤链路聚合特性实现设备上相同vlan间可以相互通信。
3 配置步骤3.1 交换机A的配置# 进⼊系统视图,创建VLAN 10,并将端⼝GigabitEthernet1/0/4加⼊到该VLAN 10中。
<H3C> system-view[H3C]vlan 10[H3C-vlan10]port gigabitethernet 1/0/4[H3C-vlan10]quit# 创建VLAN 20,并将端⼝GigabitEthernet1/0/5加⼊到该VLAN 20中。
[H3C] vlan 20[H3C-vlan20] port gigabitethernet 1/0/5[H3C-vlan20] quit# 创建⼆层聚合接⼝1。
目录1 链路聚合配置命令................................................................................................................................ 1-11.1 链路聚合配置命令............................................................................................................................. 1-11.1.1 description .............................................................................................................................. 1-11.1.2 display lacp system-id ............................................................................................................ 1-21.1.3 display link-aggregation member-port.................................................................................... 1-21.1.4 display link-aggregation summary.......................................................................................... 1-41.1.5 display link-aggregation verbose............................................................................................ 1-51.1.6 enable snmp trap updown...................................................................................................... 1-71.1.7 interface bridge-aggregation .................................................................................................. 1-81.1.8 lacp port-priority...................................................................................................................... 1-81.1.9 lacp system-priority................................................................................................................. 1-91.1.10 link-aggregation mode........................................................................................................ 1-101.1.11 port link-aggregation group ................................................................................................ 1-101.1.12 reset lacp statistics............................................................................................................. 1-111.1.13 shutdown ............................................................................................................................ 1-111 链路聚合配置命令●本手册中提到的三层以太网接口是指已经被配置为路由模式的以太网端口,有关以太网端口模式切换的操作,请参见接入分册的“以太网端口”部分。
H3C交换机配置链路聚合H3C交换机配置链路聚合如何?要如何弄H3C交换机配置链路聚合.下面是店铺收集整理的H3C交换机配置链路聚合,希望对大家有帮助~~H3C交换机配置链路聚合创建聚合组1(根据具体情况选择下面两种方式之一)。
l采用静态聚合模式:创建二层聚合接口1system-view[SwitchA] interface bridge-aggregation 1[SwitchA-Bridge-Aggregation1] quitl采用动态聚合模式:创建二层聚合接口,并配置动态聚合模式system-view[SwitchA] interface bridge-aggregation 1[SwitchA-Bridge-Aggregation1] link-aggregation mode dynamic# 将以太网端口GigabitEthernet1/0/1至GigabitEthernet1/0/3加入聚合组1。
[SwitchA] interface GigabitEthernet 1/0/1[SwitchA-GigabitEthernet1/0/1] port link-aggregation group 1[SwitchA-GigabitEthernet1/0/1] interface GigabitEthernet 1/0/2[SwitchA-GigabitEthernet1/0/2] port link-aggregation group 1[SwitchA-GigabitEthernet1/0/2] interface GigabitEthernet 1/0/3[SwitchA-GigabitEthernet1/0/3] port link-aggregation group 1[SwitchA-GigabitEthernet1/0/3] quit# 配置二层聚合接口1所属VLAN,并将该配置批量下发到各成员端口上。
华为交换机动态链路聚合命令华为交换机动态链路聚合命令一、动态链路聚合简介动态链路聚合(Dynamic Link Aggregation,DLA)是一种将多个物理链路绑定成一个逻辑链路的技术。
通过将多个物理链路绑定成一个逻辑链路,可以提高网络带宽、提高网络可靠性和实现负载均衡等功能。
在华为交换机中,动态链路聚合可以通过LACP协议实现。
LACP协议是一种标准化的协议,可以实现交换机之间的动态链路聚合。
二、配置动态链路聚合命令1. 创建Link Aggregation Group(LAG)在华为交换机中创建Link Aggregation Group需要使用以下命令:[Switch] interface gigabitethernet 0/0/1[Switch-GigabitEthernet0/0/1] port link-aggregation group 1[Switch-GigabitEthernet0/0/1] quit其中,gigabitethernet 0/0/1表示需要绑定的物理接口,group 1表示创建的LAG编号。
2. 配置LAG属性创建好LAG后,还需要对LAG进行属性配置。
以下是常用的LAG属性配置命令:[Switch] interface Eth-Trunk 1[Switch-Eth-Trunk1] mode lacp-static[Switch-Eth-Trunk1] lacp priority 32768[Switch-Eth-Trunk1] quit其中,mode lacp-static表示LAG使用静态LACP模式,lacp priority 32768表示LAG的优先级为32768。
3. 配置物理接口将物理接口绑定到LAG上需要使用以下命令:[Switch] interface gigabitethernet 0/0/2[Switch-GigabitEthernet0/0/2] quit4. 查看LAG状态查看创建好的LAG状态需要使用以下命令:[Switch] display link-aggregation summary其中,可以查看到LAG的编号、状态、绑定的物理接口等信息。
