PT100 温度传感器原理及使用接线方法

热电阻pt100三线制接法热电阻PT100是一种常用的温度传感器，它能够将温度转换为电阻值。

而PT100的三线制接法是一种常见的连接方式，能够有效地提高测量精度和抗干扰能力。

在PT100三线制接法中，有三根导线分别连接到PT100传感器的三个端口上。

其中两根导线被用作电源线，另外一根导线则用作信号线。

这种接法相比于常见的两线制接法，能够消除导线电阻对测量结果的影响，提高了测量的准确性。

在实际应用中，PT100三线制接法常用于长距离传输和抗干扰要求较高的场合。

由于导线电阻对测量结果的影响被消除，可以更准确地测量温度。

同时，通过增加一根导线，可以降低因外界干扰而引起的误差，提高了测量的稳定性和可靠性。

在进行PT100三线制接法的连接时，需要注意以下几点：1. 确保导线的连接正确无误。

其中，两根电源线需要连接到电源，信号线则连接到测量仪器或控制系统。

2. 导线的选择要合适。

一般情况下，导线的截面积越大，电阻越小，对测量结果的影响就越小。

因此，建议选择截面积较大的导线。

3. 导线的长度要适中。

导线的长度过长会增加电阻，从而影响测量精度；而长度过短则可能影响测量的范围。

因此，在选择导线长度时，需要根据具体情况进行合理搭配。

4. PT100的接线盒要密封良好。

接线盒的密封性能对于保护导线和传感器非常重要，能够防止水分、灰尘等进入，避免损坏传感器或导线。

PT100三线制接法是一种提高测量精度和抗干扰能力的方法。

通过正确连接导线，可以消除导线电阻对测量结果的影响，提高测量的准确性和稳定性。

在实际应用中，我们应当根据具体需求选择合适的导线和长度，并确保接线盒的密封性能良好。

这样才能更好地利用PT100三线制接法进行温度测量，满足工业生产和科学实验的需求。

pt100温度传感器测量电路温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在-200℃至650℃的范围.本电路选择其工作在-19℃至500℃范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的5V 供电端仅仅通过一支3K92 的电阻就连接到PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照PT100 的参数,其在0℃到500℃的区间内,电阻值为100 至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：单片机的10 位A/D 在满度量程下，最大显示为1023 字，为了得到PT100 传感器输出电压在显示500 字时的单片机A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃) ，（Vcc＝系统供电＝5V），可以得到放大倍数为10.466 。

关于放大倍数的说明：有热心的用户朋友询问，按照(500/1023 * Vcc)/传感器两端电压不能得到10.466 的结果，而是得到11.635的结果。

实际上，500 个字的理想值是无法靠电路本身自然得到的，自然得到的数字仅仅为450 个字，因此，公式中的500℃在实际计算时的取值是450 而不是500 。

450/1023*5/(0.33442-0.12438)≈10.47 。

其实，计算的方法有多种，关键是要按照传感器的mV/℃为依据而不是以被测温度值为依据，我们看看加上非线性校正系数：10.47*1.1117=11.639499 ，这样，热心朋友的计算结果就吻合了。

PT100 温度传感器三线制 OK引言PT100 温度传感器是一种常用的温度探测器，它能够将环境温度转化成电阻值来进行温度检测。

在 PT100 传感器中，使用电流对电阻进行测量，这时就需要采用三线制 PT100 传感器。

本文将介绍 PT100 温度传感器的三线制原理、读取电路设计和电路接线方式。

原理PT100 温度传感器是通过利用铂金属导线的电阻随温度变化而变化，来检测环境温度的。

在欧洲，经常使用 PT100 温度传感器来测量温度的各种物理参数，比如流量、气压、温度等等。

PT100 传感器是一个三端口组成的设备，其中一个端口为 PT100 的接地。

我们可以将 PT100 传感器接入一个恒流源电路中，在这个恒流源电路中通过对传感器的旁路电路测量电压来确定 PT100 传感器的阻值以及环境温度。

通常，我们都使用恒流源电路来驱动 PT100 传感器。

三线制 PT100 温度传感器电路设计三线制 PT100 温度传感器需要使用恒流和电压测量电路来完成温度测量。

为了进行测量，我们需要引入一个参考电阻器。

参考电阻器通常是一个稳定的、已知阻值的电阻器。

它需要与 PT100 温度传感器并联使用，以便测量 PT100 传感器的阻值。

我们可以通过使用电容器、运放和稳压器来设计三线制 PT100 温度传感器电路。

电容器和稳压器可以消除电压的抖动，使电路更加稳定。

运放可以放大电压信号，并将电压信号转换成数字信号。

这里有一个常用的 PT100 温度传感器三线制电路设计：PT100温度传感器三线制电路设计PT100温度传感器三线制电路设计在上面的电路设计中，我们使用了 LM358 运放，它可以将 PT100 传感器电压输出信号转换成数字信号。

参考电阻器和 PT100 传感器并联，共同构成电路的电阻。

LM358 运放只有单电源，因此我们必须先确定输入电压范围和运放供电电压范围，以便将输入电压转换到电压范围内。

在这个电路设计中，我们使用较低的供电电压来获得更高的电流稳定性。

pt100温度传感器测量电路温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在-200℃至650℃的范围.本电路选择其工作在-19℃至500℃范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的5V 供电端仅仅通过一支3K92 的电阻就连接到PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照PT100 的参数,其在0℃到500℃的区间内,电阻值为100 至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：温度℃PT100 阻值Ω传感两端电压mV0100.00124.381 100.39 124.850 119.40147.79100 138.51170.64150 157.33192.93200175.86214.68250194.10235.90300212.05256.59350229.72276.79400247.09296.48450264.18315.69500280.98334.42单片机的10 位A/D 在满度量程下，最大显示为1023 字，为了得到PT100 传感器输出电压在显示500 字时的单片机A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃) ，（Vcc＝系统供电＝5V），可以得到放大倍数为10.466 。

关于放大倍数的说明：有热心的用户朋友询问，按照(500/1023 * Vcc)/传感器两端电压不能得到10.466 的结果，而是得到11.635的结果。

实际上，500 个字的理想值是无法靠电路本身自然得到的，自然得到的数字仅仅为450 个字，因此，公式中的500℃在实际计算时的取值是450 而不是500 。

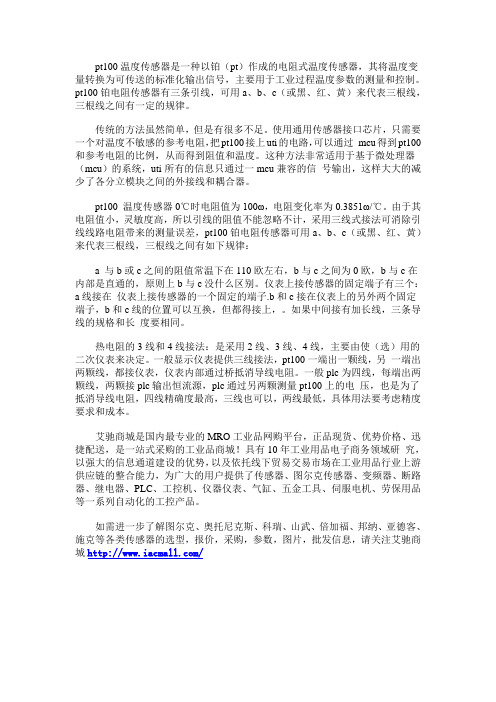

pt100温度传感器是一种以铂（pt）作成的电阻式温度传感器，其将温度变量转换为可传送的标准化输出信号，主要用于工业过程温度参数的测量和控制。

pt100铂电阻传感器有三条引线，可用a、b、c（或黑、红、黄）来代表三根线，三根线之间有一定的规律。

传统的方法虽然简单，但是有很多不足。

使用通用传感器接口芯片，只需要一个对温度不敏感的参考电阻，把pt100接上uti的电路，可以通过mcu得到pt100和参考电阻的比例，从而得到阻值和温度。

这种方法非常适用于基于微处理器（mcu）的系统，uti所有的信息只通过一mcu兼容的信号输出，这样大大的减少了各分立模块之间的外接线和耦合器。

pt100 温度传感器0℃时电阻值为100ω，电阻变化率为0.3851ω/℃。

由于其电阻值小，灵敏度高，所以引线的阻值不能忽略不计，采用三线式接法可消除引线线路电阻带来的测量误差，pt100铂电阻传感器可用a、b、c（或黑、红、黄）来代表三根线，三根线之间有如下规律：a 与b或c之间的阻值常温下在110欧左右，b与c之间为0欧，b与c在内部是直通的，原则上b与c没什么区别。

仪表上接传感器的固定端子有三个：a线接在仪表上接传感器的一个固定的端子.b和c接在仪表上的另外两个固定端子，b和c线的位置可以互换，但都得接上，。

如果中间接有加长线，三条导线的规格和长度要相同。

热电阻的3线和4线接法：是采用2线、3线、4线，主要由使（选）用的二次仪表来决定。

一般显示仪表提供三线接法，pt100一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。

一般plc为四线，每端出两颗线，两颗接plc输出恒流源，plc通过另两颗测量pt100上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

三线制pt100接线原理三线制PT100接线原理PT100是一种常见的温度传感器，广泛应用于工业自动化领域。

它的接线方式有多种，其中最常见的是三线制接线方式。

本文将详细介绍三线制PT100的接线原理及其工作原理。

一、三线制PT100的接线原理三线制PT100的接线原理是基于电压补偿的原理。

它由一个测量电阻和两个补偿电阻组成。

其中测量电阻为PT100，根据温度变化而变化；两个补偿电阻分别为R1和R2，其电阻值与测量电阻的变化成反比。

三线制PT100的接线方式如下：1. 将PT100的两个引脚分别接到电源的正负极上，形成一个电路。

2. 将R1和R2的一个引脚接到电源的负极上，另一个引脚接到PT100的一端。

3. 将R1和R2的另一个引脚分别接到一个多用途模拟开关上，该开关有两个输出端A和B。

4. 将PT100的另一端接到多用途模拟开关的输入端。

在此接线方式下，当温度变化时，PT100的电阻值会发生变化。

由于R1和R2与PT100成反比关系，所以它们的电阻值会相应变化。

多用途模拟开关会根据R1和R2的电阻值的变化来调整输出端A 和B之间的电压差，从而实现对温度的测量。

二、三线制PT100的工作原理三线制PT100的工作原理基于电阻的温度特性。

PT100是一种铂电阻，它的电阻值会随着温度的变化而变化。

具体而言，当温度升高时，PT100的电阻值也会升高；当温度降低时，PT100的电阻值也会降低。

根据铂电阻的温度特性，制造商会为PT100设置一个标准电阻-温度关系表。

该表将不同温度下PT100的电阻值进行了精确的测量和记录。

在实际应用中，我们可以通过查表或使用特定的算法来将PT100的电阻值转换为相应的温度值。

三、三线制PT100的优势相比于其他接线方式，三线制PT100具有以下优势：1. 可以有效消除电缆电阻对测量结果的影响。

由于测量电阻和补偿电阻位于同一电路中，电缆电阻的变化不会对测量结果产生影响。

2. 可以提供更精确的测量结果。

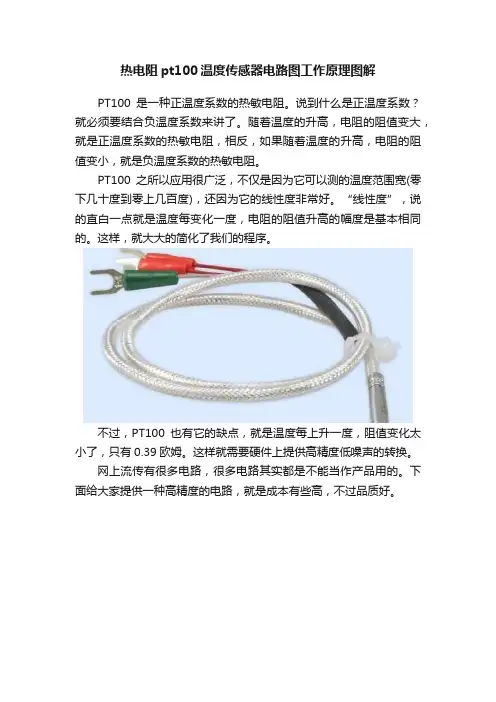

热电阻pt100温度传感器电路图工作原理图解PT100是一种正温度系数的热敏电阻。

说到什么是正温度系数？就必须要结合负温度系数来讲了。

随着温度的升高，电阻的阻值变大，就是正温度系数的热敏电阻，相反，如果随着温度的升高，电阻的阻值变小，就是负温度系数的热敏电阻。

PT100之所以应用很广泛，不仅是因为它可以测的温度范围宽(零下几十度到零上几百度)，还因为它的线性度非常好。

“线性度”，说的直白一点就是温度每变化一度，电阻的阻值升高的幅度是基本相同的。

这样，就大大的简化了我们的程序。

不过，PT100也有它的缺点，就是温度每上升一度，阻值变化太小了，只有0.39欧姆。

这样就需要硬件上提供高精度低噪声的转换。

网上流传有很多电路，很多电路其实都是不能当作产品用的。

下面给大家提供一种高精度的电路，就是成本有些高，不过品质好。

对于测温电路，其实有很多可以值得研究的地方，小电路有大智慧。

比如，你可以一眼就看出来这个电路不能测零下的温度吗？你可以计算出来这个电路可以测量的温度范围是从多少度到多少度吗？你可以修改这个电路，让它可以测到你所需要的温度范围吗？如果把反相(-IN)和同相(+IN)两条线调换，后果如何？看看，你觉得电路简单，那么上面的问题都可以回答吗？电路解释：越简单的电路，稳定性就越好。

该电路中的四个电阻都需要用0.1%精度的。

电路只用了一个电桥和一个差分放大器。

R2 R3 R4与PT100组成电桥电路，REF3030为电桥电路提供标准的3.00V电压。

AD623用一个2K的放大反馈电阻精确的把电桥的压差放大51倍。

（为什么是51倍，详见AD623的datasheet）PT100接法：细心的小伙伴，会研究一下PT100的接法。

PT100一般有两线和三线的传感器。

因为线本身肯定有电阻，而上面也提到过，每变化一度，PT100只变化0.39欧姆，那么如果PT100的线很长的话，电阻就越大，线不同，电阻就不同，就肯定会大大的影响测出来的结果。

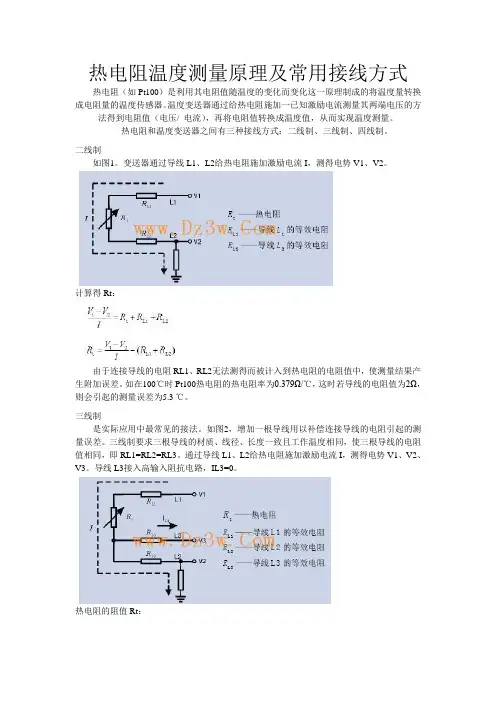

热电阻温度测量原理及常用接线方式
热电阻（如Pt100）是利用其电阻值随温度的变化而变化这一原理制成的将温度量转换成电阻量的温度传感器。

温度变送器通过给热电阻施加一已知激励电流测量其两端电压的方法得到电阻值（电压/ 电流），再将电阻值转换成温度值，从而实现温度测量。

热电阻和温度变送器之间有三种接线方式：二线制、三线制、四线制。

二线制
如图1。

变送器通过导线L1、L2给热电阻施加激励电流I，测得电势V1、V2。

计算得Rt：
由于连接导线的电阻RL1、RL2无法测得而被计入到热电阻的电阻值中，使测量结果产生附加误差。

如在100℃时Pt100热电阻的热电阻率为0.379Ω/℃，这时若导线的电阻值为2Ω，则会引起的测量误差为5.3 ℃。

三线制
是实际应用中最常见的接法。

如图2，增加一根导线用以补偿连接导线的电阻引起的测量误差。

三线制要求三根导线的材质、线径、长度一致且工作温度相同，使三根导线的电阻值相同，即RL1=RL2=RL3。

通过导线L1、L2给热电阻施加激励电流I，测得电势V1、V2、V3。

导线L3接入高输入阻抗电路，IL3=0。

热电阻的阻值Rt：
由此可得三线制接法可补偿连接导线的电阻引起的测量误差。

四线制
是热电阻测温理想的接线方式。

如图3，通过导线L1、L2给热电阻施加激励电流I，测得电势V3、V4。

导线L3、L4接入高输入阻抗电路，IL3=0，IL4=0，因此V4-V3等于热电阻两端电压。

热电阻的电阻值：。

PT100温度传感器测量电路温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在 -200℃ 至650℃ 的范围.本电路选择其工作在 -19℃ 至500℃ 范围。

整个电路分为两部分,一是传感器前置放大电路,一是单片机 A/D 转换和显示,控制,软件非线性校正等部分。

前置放大部分原理图如下：工作原理:传感器的接入非常简单,从系统的 5V 供电端仅仅通过一支 3K92 的电阻就连接到 PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照 PT100 的参数,其在0℃ 到500℃ 的区间内,电阻值为 100 至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：单片机的 10 位 A/D 在满度量程下，最大显示为 1023 字，为了得到PT100 传感器输出电压在显示 500 字时的单片机 A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃ ) ，（Vcc＝系统供电＝5V），可以得到放大倍数为10.466 。

关于放大倍数的说明：有热心的用户朋友询问，按照 (500/1023 * Vcc)/传感器两端电压不能得到 10.466 的结果，而是得到 11.635的结果。

实际上，500 个字的理想值是无法靠电路本身自然得到的，自然得到的数字仅仅为 450 个字，因此，公式中的500℃ 在实际计算时的取值是 450 而不是 500 。

450/1023*5/(0.33442-0.12438)≈10.47 。

其实，计算的方法有多种，关键是要按照传感器的mV/℃ 为依据而不是以被测温度值为依据，我们看看加上非线性校正系数：10.47*1.1117=11.639499 ，这样，热心朋友的计算结果就吻合了。
