第2章TMS320C54x的CPU结构和存储器配置2.1 TMS320C54x DSP的结构2.2 TMS320C54x的总线结构2.3 TMS320C54x的CPU结构2.4 TMS320C54x存储器和I/O空间2.1 TMS320C54x DSP的结构2.1.1 TMS320C54x DSP的基本结构图2-1和图2-2给出了TMS320C54x的两种结构框图。
图2-1 TMS320C54x 的组成框图PAB PB CAB CB DAB DB EAB EB MUX T Register EXP Encoder Miltiplier FractionalZero Sat RoundA(40B(40COMP TRN TCMSW/LSW SelectBarrel ShifterARAU0.ARAU1AR0~AR7ARP.BK.DP.SPPC.IPTR.RC.BRC.RSA.REASystem Control interface Program Address Generation Logic(PAGENData Address Generation Logic (PAGENMemory and External Interface Peripheral InterfaceX D ABSign ctrSign ctrT DA AB CD A B 0MUXAdder (40MUXAMU BALU (40Sign ctr Sign ctrT ABCDSAB MUXB A CD Sign ctrSLegend:A Accumulator AB Accumulator BC CB Data BusD DB Data BusE EB Data Bus M MAC UnitP PB Program Bus S Barrel Shifter T T Register U ALUE图2-2 TMS320C54x 的功能框图BufferedSerial Port(BSPTimer TDM Serial PortStandard Serial Port Host PortInterface(HPI16/8Multi -channel Buffere Serial Port(McBSP PLL Clock Generator S/W Waitstate GeneratorPower ManagementJATG Emulation Control Program Data/RAMProgram Data/ROMP e r i p h e r a l B u sDMACh0Ch1Ch2Ch3Ch4Ch5C54x DSP CPU40bit ALU CMPS Operator(VITE RBIEXP Encoder ALU17*17 MPY40bit Adder RND ,SAT MAC 40bit ACCA Accumulators(-16,31Shifter40bit ACCB40bit Barrel 8 Auxiliary Register Addressing Unit2 Addessing Units D(15~0A(22~0TMS320C54x是16位定点DSP。
T M S320C54x D S P(精)TMS320C54x DSP CPU与外设第一章综述1 总线结构C54x包括8条16比特宽度的总线，其中：●一条程序总线（PB）●三条数据总线（CB、DB、EB）●四条地址总线（PAB、CAB、DAB、EAB）2CPUC54x的CPU结构包括：●40比特的ALU，其输入来自16比特立即数、16比特来自数据存储器的数据、暂时存储器、T中的16比特数、数据存储器中两个16比特字、数据存储器中32比特字、累加器中40比特字。
●2个40比特的累加器，分为三个部分，保护位（39－32比特）、高位字（31－16比特）、低位字（15－0比特）。
●桶型移位器，可产生0到31比特的左移或0到16比特的右移。
●17×17比特的乘法器●40比特的加法器●比较选择和存储单元CSSU●数据地址产生器DAGEN●程序地址产生器PAGEN3外设C54x包括：●通用I/O引脚，XF和BIO●定时器●PLL时钟产生器●HPI口，8比特或16比特●同步串口●带缓存串口，BSP●多路带缓存串口，McBSP●时分复用串口，TDM●可编程等待状态产生器●可编程bank－switching模块●外部总线接口●IEEE1149.1标准JTAG口第二章存储器一般而言，C54x的存储空间可达192K16比特字，64K程序空间，64K数据空间，64KI/O空间。
依赖其并行的工艺特性和片上RAM双向访问的性能，在一个机器周期内，C54x可以执行4条并行并行存储器操作：取指令，两操作数读，一操作数写。
使用片内存储器有三个优点：高速执行（不需要等待），低开销，低功耗。
1 存储空间分配图（以C549为例）复位后，中断矢量表位于程序区FF80H 位置，可重新定位于程序空间任何一个128字的页面（其地址高9比特即页号由PMST 中IPTR 确定）。
2 程序存储区C54x 有片内ROM 、DARAM 、SARAM ，这些区域可以通过软件配置到程序空间。

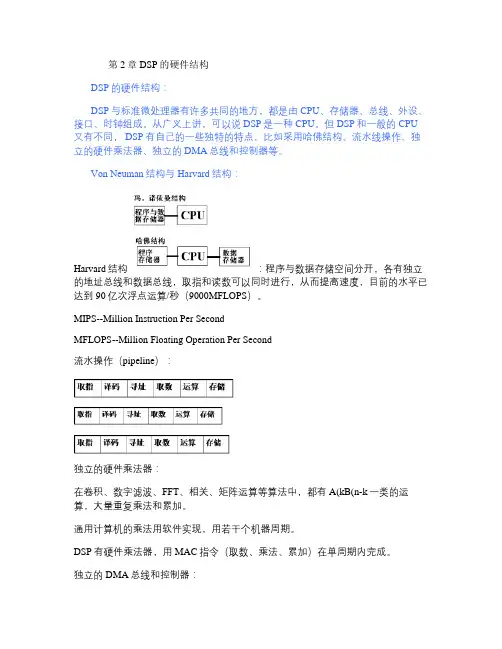

第2章DSP的硬件结构DSP的硬件结构：DSP与标准微处理器有许多共同的地方，都是由CPU、存储器、总线、外设、接口、时钟组成。
从广义上讲，可以说DSP是一种CPU。
但DSP和一般的CPU 又有不同， DSP有自己的一些独特的特点，比如采用哈佛结构、流水线操作、独立的硬件乘法器、独立的DMA总线和控制器等。
Von Neuman结构与Harvard结构：Harvard结构：程序与数据存储空间分开，各有独立的地址总线和数据总线，取指和读数可以同时进行，从而提高速度，目前的水平已达到90亿次浮点运算/秒（9000MFLOPS）。
MIPS--Million Instruction Per SecondMFLOPS--Million Floating Operation Per Second流水操作（pipeline）：独立的硬件乘法器：在卷积、数字滤波、FFT、相关、矩阵运算等算法中，都有A(kB(n-k一类的运算，大量重复乘法和累加。
通用计算机的乘法用软件实现，用若干个机器周期。
DSP有硬件乘法器，用MAC指令（取数、乘法、累加）在单周期内完成。
独立的DMA总线和控制器：有一组或多组独立的DMA总线，与CPU的程序、数据总线并行工作，数据的传递和处理可以独立进行，DMA内部总线与系统总线完全分开，避开了总线使用上的瓶颈。
在不影响CPU工作的条件下，DMA速度已达800Mbyte/s。
CPU:通用微处理器的CPU由ALU和CU组成，其算术运算和逻辑运算通过软件来实现，如加法需要10个机器周期，乘法是一系列的移位和加法，需要数十个机器周期。
DSP的CPU设置硬件乘法器，可以在单周期内完成乘法和累加.移位:通用微处理器的移位，每调用一次移位指令移动1-bitDSP可以在一个机器周期内左移或右移多个bit，可以用来对数字定标，使之放大或缩小，以保证精度和防止溢出；还可以用来作定点数和浮点数之间的转换.溢出:通用CPU中，溢出发生后，设置溢出标志，不带符号位时回绕，带符号位时反相，带来很大的误差DSP把移位输出的最高位（MSB）存放在一个位检测状态寄存器中，检测到MSB=1时，就通知下一次会发生溢出，可以采取措施防止.数据地址发生器（DAG）:在通用CPU中，数据地址的产生和数据的处理都由ALU来完成在DSP中，设置了专门的数据地址发生器（实际上是专门的ALU），来产生所需要的数据地址，节省公共ALU的时间.外设（peripherals）:时钟发生器（振荡器与PLL）定时器（Timer）软件可编程等待状态发生器通用I/O同步串口（SSP）与异步串口（ASP）JTAG扫描逻辑电路（IEEE 1149.1标准便于对DSP作片上的在线仿真和多DSP条件下的调试’C54x的内部结构:中央处理器CPU 、内部总线控制、特殊功能寄存器、数据存储器RAM 、程序存储器ROM、I/O功能扩展接口、串行口、、主机通信接口HPI、定时系统、中断系统。
