DSP工作原理
一、简介
DSP（Digital Signal Processor，数字信号处理器）是一种专门用于数字信号处理的微处理器。它具有高性能、低功耗和高度可编程的特点，广泛应用于通信、音频、视频、雷达、医疗等领域。本文将详细介绍DSP的工作原理。
二、DSP的基本组成
1. 数据通路（Data Path）：数据通路是DSP的核心部分，用于执行算术运算、逻辑运算和数据传输等操作。数据通路由运算器、寄存器和数据通路控制器组成。
2. 控制器（Controller）：控制器用于控制DSP的操作，包括指令的获取、解码和执行等功能。控制器由指令寄存器、程序计数器和控制单元等组成。
3. 存储器（Memory）：存储器用于存储程序代码、数据和中间结果等信息。存储器包括指令存储器（程序存储器）和数据存储器。
4. 外设接口（I/O Interface）：外设接口用于与外部设备进行数据交换，如与传感器、显示器、键盘等设备的连接。
三、DSP的工作流程
1. 指令获取阶段：DSP从指令存储器中获取指令，并将其存储到指令寄存器中。
2. 指令解码阶段：DSP解码指令，确定执行的操作类型和操作数。
3. 数据处理阶段：根据指令中的操作类型和操作数，DSP执行算术运算、逻辑运算或数据传输等操作。这些操作通常涉及数据的加载、存储、运算和传输。
4. 结果存储阶段：DSP将计算结果存储到数据存储器中，以备后续使用。 5. 控制流程阶段：DSP根据控制指令中的条件判断，决定下一条要执行的指令的地址。
6. 循环处理：DSP可以通过循环指令实现对一段代码的重复执行，实现高效的数据处理。
四、DSP的优势
1. 高性能：DSP具有专门优化的指令集和硬件结构，能够快速执行复杂的信号处理算法。
2. 低功耗：DSP采用高度优化的架构和电源管理技术，能够在低功耗下实现高性能的信号处理。
3. 高度可编程：DSP具有灵活的指令集和丰富的外设接口，使其能够适应各种不同的应用需求。
1 《DSP原理及应用》课程教学大纲
开课单位： 自动控制教研室
课程负责人：吴云君
适用于本科测控技术与仪器
教学学时：32学时
一、课程概况
本课程是测控技术与仪器本科专业的一门专业任选课程。本课程的任务是：通过本课程教学使学生掌握DSP工作原理、TMS320C28X系列DSP芯片的基本结构、片内外设、汇编语言、C语言程序设计、CCS开发环境及其使用方法、常用数字信号处理算法的DSP实现及其子各种系统中的实际应用等。为学生从事后续的课程设计、毕业设计以及DSP开发产品工作奠定技术基础。
本课程的先修课程主要有《模拟电子技术》、《数字电子技术》、《微机原理及应用》、《单片机原理及其应用》、《信号与系统》、《数字信号处理》等。
本课程的后续课程主要有《过程控制系统综合训练》、《毕业设计》等。
二、教学基本要求
1．掌握DSP的工作原理。
2．熟悉TMS320C28X系列DSP芯片的体系结构、片内外设置。
3．了解CCS开发环境及其使用方法。
4．掌握汇编语言、程序设计、常用数字信号处理算法的DSP实现。
三、教学内容及要求
1. DSP简介
教学内容：本课程的性质、任务、基本内容和要求；DSP器件的发展、DSP器件的特点、种类和当前主要的DSP产品及性能、DSP与其它微处理器的比较、DSP器件的应用领域。
基本要求：了解DSP器件的特点、种类、应用领域、技术现状和发展趋势，理解本课程的性质、任务、基本内容和要求；了解当前主要的DSP产品及性能。
重点：本课程的性质、任务、基本内容和要求，DSP产品及性能。
难点：无。
2．DSP硬件结构
教学内容：TMS32C2xx的主要特性、CPU内核及系统配置寄存器、总线结构、存储器结构与I/O空间规划和片内外设。
基本要求：掌握以TMS32C2xx为代表的硬件体系结构。
重点：系统配置寄存器、存储器结构与I/O空间规划。
难点： 系统配置寄存器。
3．DSP软件体系

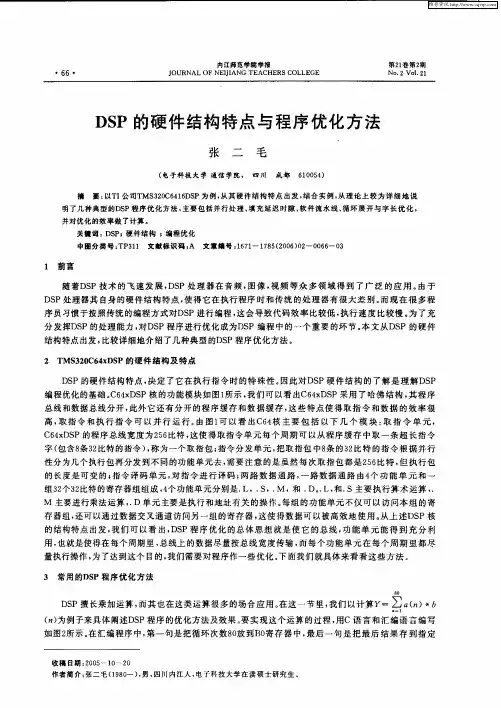

・６６・ 内讧师范学院学报 ＪＯＵＲＮＡＬ ＯＦ ＮＥＩＪＩＡＮＧ ＴＥＡＣＨＥＲＳ Ｃ０ＬＬＥＧＥ 第２１卷第２期 Ｎｏ．２ Ｖｏ１．２１
ＤＳＰ的硬件结构特点与程序优化方法
张 二 毛
（电子科技大学通信学院， 四川 成都６１００５４）
摘要：以ＴＩ公司ＴＭＳ３２０Ｃ６４１６ＤＳＰ为例，从其硬件结构特点出发，结合实例，从理论上较为详细地说 明了几种典型的ＤＳＰ程序优化方法，主要包括并行处理、填充延迟时隙、软件流水线、循环展开与字长优化， 并对优化的效率做了计算 关键词：ＤＳＰＩ硬件结构ｆ编程优化
中圈分类号：ＴＰ３１１文献标识码ｌＡ文章编号；１６７１—１７８５（２００６）０２－－ＯＯ６６一Ｏ３
１前言
随着ＤＳＰ技术的飞速发展，ＤＳＰ处理器在音频，图像，视频等众多领域得到了广泛的应用。由于
ＤＳＰ处理器其自身的硬件结构特点，使得它在执行程序时和传统的处理器有很大差别。而现在很多程
序员习惯于按照传统的编程方式对ＤＳＰ进行编程，这会导致代码效率比较低，执行速度比较慢。为了充
分发挥ＤＳＰ的处理能力，对ＤＳＰ程序进行优化成为ＤＳＰ编程中的一个重要的环节。本文从ＤＳＰ的硬件
结构特点出发，比较详细地介绍了几种典型的ＤＳＰ程序优化方法。
２ ＴＭＳ３２０Ｃ６４ｘＤＳＰ的硬件结构及特点
ＤＳＰ的硬件结构特点，决定了它在执行指令时的特殊性。因此对ＤＳＰ硬件结构的了解是理解ＤＳＰ
编程优化的基础。Ｃ６４ｘＤＳＰ核的功能模块如图１所示，我们可以看出Ｃ６４ｘＤＳＰ采用了哈佛结构，其程序
总线和数据总线分开，此外它还有分开的程序缓存和数据缓存，这些特点使得取指令和数据的效率很
高，取指令和执行指令可以并行运行。由图１可以看出Ｃ６４核主要包括以下几个模块：取指令单元，
Ｃ６４ｘＤＳＰ的程序总线宽度为２５６比特，这使得取指令单元每个周期可以从程序缓存中取一条超长指令
字（包含８条３２比特的指令），称为一个取指包；指令分发单元，把取指包中８条的３２比特的指令根据并行
DSP原理及应用第二章DSP的硬件结构总结(精)
【例2.4.1】累加器A=FF01234567H，执行带移位的STH和STL指令后，求暂存器T和A的内容。
2.4.3桶形移位寄存器:TMS320C54x的40位桶形移位寄存器主要用于累加器或数据区操作数的定标。
它能将输入数据进行0~31位的左移和0~16位的右移。
所移动的位数可由ST1中的ASM或被指定的暂存器T决定。
1.组成框图①多路选择器MUX:用来选择输入数据。
②符号控制SC:用于对输入数据进行符号位扩展。
③移位寄存器:用来对输入的数据进行定标和移位④写选择电路:用来选择最高有效字和最低有效字。
2．桶形移位寄存器的输入通过多路选择器MUX来选择输入信号。
①取自DB数据总线的16位输入数据；②取自DB和CB扩展数据总线的32位输入数据；③来自累加器A或B的40位输入数据。
3．桶形移位寄存器的输出①输出至ALU的一个输入端；②经写MSW/LSW选择电路输出至EB总线。
4．桶形移位寄存器的功能主要用于格式化操作，为输入的数据定标。
①在进行ALU运算之前，对输入数据进行数据定标；②对累加器进行算术或逻辑移位；③对累加器进行归一化处理；④在累加器的内容存入数据存储器之前，对存储数据进行定标。
2.4.5比较、选择和存储单元CSSUCSSU单元主要完成累加器的高阶位与低阶位之间最大值的比较，即选择累加器中较大的字，并存储在数据存储器中。
工作过程：①比较电路COMP将累加器A或B的高阶位与低阶位进行比较；②比较结果分别送入TRN和TC中，记录比较结果以便程序调试；③比较结果输出至写选择电路，选择较大的数据；④将选择的数据通过总线EB存入指定的存储单元。
例如，CMPS指令可以对累加器的高阶位和低阶位进行比较，并选择较大的数存放在指令所指定的存储单元中。
