XPS的原理及应用1. XPS的概述X射线光电子能谱（X-ray Photoelectron Spectroscopy，XPS）是一种常用的表征材料表面和界面化学组成的表面分析技术。
它基于X射线和光电效应，通过测量样品表面的光电子能谱来分析元素的种类、化学状态和表面含量。
2. XPS的原理XPS技术的原理是通过X射线照射样品表面，使得样品表面的原子发生光电效应产生光电子。
根据光电子的能量分布和强度，可以确定样品表面的化学元素的种类和含量，以及其化学态。
XPS的原理主要包括以下几个方面：2.1 X射线的作用通过使用X射线可激发样品表面的原子产生光电效应。
X射线的能量在几百电子伏特到几千电子伏特之间，具有良好的穿透性。
X射线在样品表面与原子和电子相互作用，并将电子从样品中抽取出来，形成光电子。
2.2 光电子的能量测量测量光电子的能量分布以及强度，可以确定元素的种类、含量和化学状态。
光电子的能量与其从样品中脱离所需的能量差有关。
根据能量的分布和峰形，可以得到样品表面的元素种类和含量，以及其他化学信息。
2.3 分辨能量的测量XPS技术具有较高的分辨能力，可以测量不同元素之间的能级差异。
通过测量不同元素的光电子能谱，可以确定元素的化学状态，如氧化态、还原态等。
3. XPS的应用XPS技术在材料科学、化学、物理学等领域有广泛的应用。
以下是XPS技术的一些主要应用：3.1 表面化学分析XPS技术可以用于对材料表面的化学组成进行分析。
通过测量光电子能谱，可以确定材料表面的元素种类和化学状态，以及各元素的含量。
这对于研究材料的性质、表面改性和表面反应具有重要意义。
3.2 薄膜分析XPS技术可以用于薄膜的分析。
通过测量光电子能谱，可以确定薄膜的元素组成、界面结构和化学状态。
这对于研究薄膜的制备和性能具有重要意义。
3.3 腐蚀和氧化研究XPS技术可以用于腐蚀和氧化的研究。
通过测量光电子能谱，可以确定材料表面的化学状态和含量的变化，以及腐蚀和氧化过程中的反应机制。
关于XPS的原理和应用1. 前言X射线光电子能谱（X-Ray Photoelectron Spectroscopy，简称XPS）是一种广泛应用于材料科学、表面物理和化学研究的表征手段。
本文将介绍XPS的基本原理和其在各个领域中的应用。
2. 基本原理XPS基于光电效应原理，利用固体表面的吸收或发射光子的能量差来研究固体表面的化学组成和元素态。
下面是XPS的基本原理：•X射线入射：在实验中，X射线入射到样品表面，与样品中的原子或分子发生相互作用。
•光电子发射：当入射X射线的能量超过样品中原子的束缚能时，会产生光电子的发射。
•能量分析：发射的光电子经过分析器进行能量分析，得到光电子能谱。
•特征能量：通过分析光电子能谱中的特征能量和峰形，可以得到样品的化学组成、表面电荷状态等信息。
3. 应用领域XPS具有高灵敏度和高分辨率的优势，在各个领域中得到了广泛应用。
以下是几个常见的应用领域：3.1. 表面化学分析XPS可以通过分析样品表面的化学组成和化学状态，提供有关表面反应性和化学性质的信息。
在材料科学、催化剂研究和纳米技术等领域中，XPS被广泛用于表面化学分析。
3.2. 材料研究XPS在材料科学中起着至关重要的角色。
通过分析材料的表面元素组成、改变和反应，可以研究材料的结构、性质和性能。
在材料表面改性、材料界面研究等方面，XPS的应用非常广泛。
3.3. 薄膜分析XPS可以用于分析薄膜的物理、化学和电学性质。
通过对不同深度的XPS分析，可以揭示薄膜的结构和成分随深度的变化情况。
薄膜的质量、化学反应和界面效应等方面可以通过XPS得到详细的信息。
3.4. 表面修饰技术XPS可用于评估表面修饰技术的效果和性能。
在金属材料、导电聚合物等方面的研究中，通过分析表面的元素分布和化学组成，可以评估表面修饰技术对材料性能的改善。
3.5. 生物医药领域在生物医药领域，XPS可以用于分析生物材料表面的成分和结构，如药物载体材料、生物传感器等。
XPS交流知识点XPS，即X-ray Photoelectron Spectroscopy，是一种表面分析技术，常用于研究物质的化学组成和电子结构。
它能够提供关于元素的化学状态、表面化学键和表面电子结构的信息。
在本文中，我将探讨一些与XPS相关的知识点。
首先，我们来了解XPS的基本原理。
XPS通过照射样品表面的X射线来激发样品中的原子。
这些原子会吸收能量，并通过发射电子来平衡能量。
这些发射的电子被称为光电子。
XPS测量中，我们关注的是这些光电子的能量，在仪器中，这些光电子的能量会被测量和记录下来。
根据光电子能量的测量结果，我们能够推导出样品的元素组成，化学状态和电子结构。
XPS的一个重要应用是确定物质的化学组成。
每个元素在X射线的激发下会产生特定能量的光电子。
通过测量不同能量的光电子的强度，我们可以确定样品中存在着哪些元素，并进一步推导出其相对含量。
这使得XPS成为一种非常有用的表面分析技术，特别是在材料科学、化学、生物科学等领域。
另一个重要的应用是研究物质的化学状态。
XPS测量的是光电子的能量，而物质的化学状态会对光电子的能量产生影响。
通过测量光电子的能量，我们可以获得关于元素化学状态的信息，比如氧化态、还原态、离子态等。
这对于了解物质的化学性质、催化活性等具有重要意义。
除了确定元素组成和化学状态，XPS还可以提供关于表面化学键和表面电子结构的信息。
表面化学键是物质表面原子之间的键合方式。
通过测量光电子的能量，我们可以了解表面化学键的性质，比如键合强度、键长等。
表面电子结构是指物质表面电子的分布和能级结构。
通过测量光电子的能量分布，我们可以推导出物质表面电子结构的相关参数，如导带结构、能带边缘等。
最后，我们还要介绍一些XPS的相关技术。
XPS可以与其他分析技术结合使用，以获得更全面的信息。
例如，XPS可以与扫描电镜（SEM）结合使用，以获得样品表面的形貌信息。
此外，XPS还可以与晶体学方法结合使用，如X射线衍射（XRD），以研究物质的晶体结构。
XPS的原理及其应用1. XPS的概述XPS（X-ray Photoelectron Spectroscopy）是一种表面分析技术，它通过入射X射线照射样品，测量材料中逸出的电子能谱来分析样品的元素组成和化学状态。
XPS主要基于光电效应原理和荷电屏蔽效应原理进行分析。
2. XPS的基本原理XPS利用入射X射线激发样品表面的原子，使其逸出的电子被收集和分析。
电子逸出的能量与样品中原子的化学状态密切相关，通过测量电子能谱，可以了解样品的元素组成、化学状态、氧化还原状态等信息。
具体而言，XPS的基本原理如下： - X射线源：XPS使用具有高能量的X射线作为激发源，常用的是具有镓或铝阳极的X射线源。
- 入射X射线：X射线通过X射线源发出，并照射到样品的表面。
- 光电子逸出：入射X射线与样品原子发生相互作用，使电子从原子的内层轨道逸出，逸出的电子称为光电子。
- 荷电屏蔽效应：逸出的光电子在穿越样品表面时，会受到其他原子的屏蔽作用，从而发生能量损失。
- 检测和分析：逸出的光电子根据能量进行分析和检测，得到电子能谱图，通过分析电子能谱，可以确定样品的化学成分和状态。
3. XPS的应用领域XPS具有非常广泛的应用领域，以下列举了几个典型的应用场景：3.1 表面化学分析XPS可以用于对材料表面的化学成分进行分析，从而了解材料的表面组成、含量和化学状态。
这对于材料研究、表面处理和质量控制非常重要。
3.2 薄膜研究XPS可以评估和分析薄膜材料的表面成分和溢出问题，帮助研究人员更好地理解薄膜的性能和稳定性。
3.3 界面分析XPS可以揭示材料的界面特性，例如界面反应、沉积物和缺陷等。
这对于理解材料的界面性质、界面失效和界面反应具有重要意义。
3.4 催化剂研究XPS可以用于催化剂的表征和性能评估，帮助研究人员了解催化剂的表面组成、氧化状态和反应机制。
3.5 生物材料研究XPS可以用于分析生物材料的表面化学成分和功能基团，帮助研究人员了解生物材料的表面性质和相互作用机制。
xps的基本原理XPS（X-ray photoelectron spectroscopy，X射线光电子能谱）是一种表面分析技术，用于研究物质的表面成分、化学状态和电子结构。
其基本原理包括以下几个步骤：1. X射线入射：X射线的能量通常在100-2000 eV范围内，被照射到待分析样品的表面。
2. 光电子发射：X射线入射样品表面后，与样品原子内部的电子相互作用，使得部分表面原子的内层电子被激发并发射出来。
3. 能量分析：被发射的电子通过电场加速器并进入光电子能谱仪中，在其中经过电场和磁场的双重作用，根据电子的能量和动量，将其按能量分离和聚焦。
4. 能谱检测：分离出来的电子根据其能量逐个被检测器所探测，测量得到光电子的能谱图。
5. 能谱解析：通过分析电子能谱图，可以得到样品表面的元素组成、价态和化学状态等信息。
总结起来，XPS利用X射线将样品表面原子的内层电子激发和发射出来，通过能谱仪将这些发射出来的光电子进行能量分析和检测，最终通过能谱图解析得到表面元素的信息。
除了上述的基本原理，XPS还有一些相关内容和技术细节需要说明。
首先是X射线源的选择。
常见的X射线源有基于铝(Kα线)或镁(Kα线)的例如非晶碳等的低速X射线源，或基于镧系元素的例如氮气钝化的铝合金(Lα线)的高速X射线源。
不同的X 射线源在能量分辨率、功率和对表面积的影响上有所差异，需要根据实验需求选择合适的X射线源。
其次是能量分辨率的提高。
XPS技术的主要目的之一是对不同能级的电子进行分析，因此高能量分辨率是关键。
提高能量分辨率的方法包括增加仪器的设计和优化，即使在有限的能量范围内也能够观察到更多化学态的信息。
另外，在XPS测量中还需要考虑样品的准备。
样品通常需要表面平整且干净，因为杂质、氧化物或薄膜可能对分析结果产生干扰。
因此，在进行XPS分析之前，可能需要进行表面清洗、抛光或者离子轰击等处理。
此外，XPS技术还可以进行空间分辨率的改进。

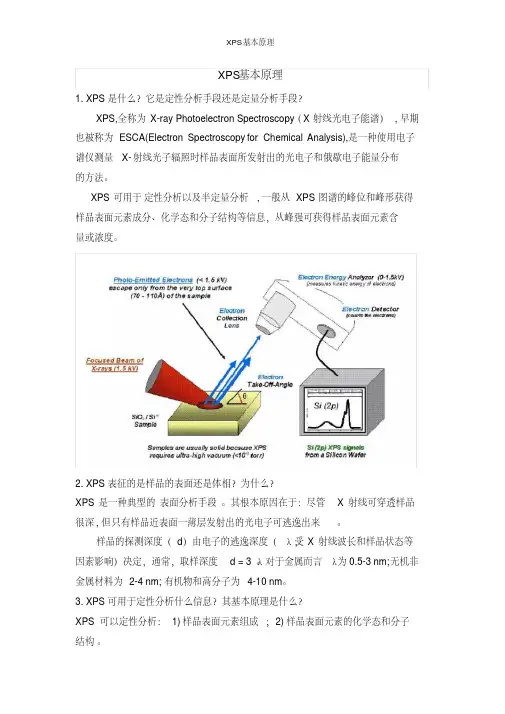

XPS基本原理1. XPS是什么？它是定性分析手段还是定量分析手段？XPS,全称为X-ray Photoelectron Spectroscopy（X射线光电子能谱）, 早期也被称为ESCA(Electron Spectroscopy for Chemical Analysis),是一种使用电子谱仪测量X-射线光子辐照时样品表面所发射出的光电子和俄歇电子能量分布的方法。
XPS可用于定性分析以及半定量分析, 一般从XPS图谱的峰位和峰形获得样品表面元素成分、化学态和分子结构等信息，从峰强可获得样品表面元素含量或浓度。
2. XPS表征的是样品的表面还是体相？为什么？XPS是一种典型的表面分析手段。
其根本原因在于：尽管X射线可穿透样品很深, 但只有样品近表面一薄层发射出的光电子可逃逸出来。
样品的探测深度（d）由电子的逃逸深度（λ，受X射线波长和样品状态等因素影响）决定，通常，取样深度 d = 3λ。
对于金属而言λ为0.5-3 nm;无机非金属材料为2-4 nm; 有机物和高分子为4-10 nm。
3. XPS可用于定性分析什么信息？其基本原理是什么？XPS可以定性分析：1) 样品表面元素组成；2) 样品表面元素的化学态和分子结构。
1）. XPS定性分析元素组成基本原理——光电离作用：当一束光子辐照到样品表面时，光子可以被样品中某一元素的原子轨道上的电子所吸收，使得该电子脱离原子核的束缚，以一定的动能从原子内部发射出来，变成自由的光电子，而原子本身则变成一个激发态的离子。
根据爱因斯坦光电发射定律有：E k=hν- E B式中，E k为出射的光电子动能；hν为X射线源光子的能量；E B为特定原子轨道上的结合能（不同原子轨道具有不同的结合能）。
从式中可以看出，对于特定的单色激发源和特定的原子轨道，其光电子的能量是特征的。
当固定激发源能量时，其光电子的能量仅与元素的种类和所电离激发的原子轨道有关。
因此，我们可以根据光电子的结合能定性分析物质的元素种类。
XPS基础知识（一）X光电子能谱分析的基本原理基本原理：一定能量的X光照射到样品表面，和待测物质发生作用，可以使待测物质原子中的电子脱离原子成为自由电子。
该过程可用下式表示: hn=Ek+Eb+Er其中: hn：X光子的能量； Ek：光电子的能量； Eb：电子的结合能； Er：原子的反冲能量。
其中Er很小，可以忽略。
对于固体样品，计算结合能的参考点不是选真空中的静止电子，而是选用费米能级，由内层电子跃迁到费米能级消耗的能量为结合能 Eb，由费米能级进入真空成为自由电子所需的能量为功函数Φ，剩余的能量成为自由电子的动能Ek，入射X光子能量已知，这样，如果测出电子的动能Ek，便可得到固体样品电子的结合能。
各种原子，分子的轨道电子结合能是一定的。
因此，通过对样品产生的光子能量的测定，就可以了解样品中元素的组成。
元素所处的化学环境不同，其结合能会有微小的差别，这种由化学环境不同引起的结合能的微小差别叫化学位移，由化学位移的大小可以确定元素所处的状态。
例如某元素失去电子成为离子后，其结合能会增加，如果得到电子成为负离子，则结合能会降低。
因此，利用化学位移值可以分析元素的化合价和存在形式。
（二）电子能谱法的特点 ( 1 )可以分析除 H 和 He 以外的所有元素；可以直接测定来自样品单个能级光电发射电子的能量分布，且直接得到电子能级结构的信息。
( 2 )从能量范围看，如果把红外光谱提供的信息称之为“分子指纹”，那么电子能谱提供的信息可称作“原子指纹”。
它提供有关化学键方面的信息，即直接测量价层电子及内层电子轨道能级。
而相邻元素的同种能级的谱线相隔较远，相互干扰少，元素定性的标识性强。
( 3 )是一种无损分析。
( 4 )是一种高灵敏超微量表面分析技术。
分析所需试样极少量即可，样品分析深度约 2nm 。
(三) X 射线光电子能谱法的应用 ( 1 )元素定性分析各种元素都有它的特征的电子结合能，因此在能谱图中就出现特征谱线，可以根据这些谱线在能谱图中的位置来鉴定周期表中除 H 和 He 以外的所有元素。
xps基本原理XPS基本原理。
XPS，全称X射线光电子能谱，是一种应用于材料表面分析的表征技术。
它通过照射样品表面并测量其发射的光电子能谱来获取材料的化学成分、化学状态、电子结构等信息。
XPS技术在材料科学、表面化学、纳米材料等领域有着广泛的应用，对于研究材料的表面性质和界面现象具有重要意义。
XPS的基本原理可以简单概括为，利用X射线照射样品表面，样品表面的原子吸收X射线激发出光电子，测量光电子的能谱分布，通过能谱的特征峰位置和强度来分析样品的化学成分和化学状态。
下面将从X射线激发、光电子发射和能谱分析三个方面介绍XPS的基本原理。
首先，X射线激发。
XPS使用具有较高能量的X射线激发样品表面原子的内层电子跃迁到空位上，产生光电子。
X射线的能量通常在1000-1500电子伏特之间，能够穿透样品表面并激发内层电子。
X射线激发的能量足够大，可以克服样品表面的逸出势，使得内层电子跃迁到真空态形成光电子。
其次，光电子发射。
X射线激发后，样品表面的原子吸收X射线能量，内层电子跃迁到空位上，产生光电子。
这些光电子的能量和数量与样品的化学成分和化学状态有关，因此可以通过测量光电子的能谱来获取样品的表面化学信息。
光电子的能量与原子的束缚能和化学状态有关，因此不同元素和不同化学状态的原子产生的光电子能谱具有特征性。
最后，能谱分析。
XPS测量得到的光电子能谱包含了样品表面的化学成分和化学状态信息。
通过分析光电子的能谱分布，可以确定样品中元素的种类、含量和化学状态。
XPS能够对样品进行定量分析，同时还可以获取样品的表面化学成分分布情况，对于研究材料的表面性质和界面现象具有重要意义。
总之，XPS是一种重要的材料表征技术，它通过测量样品表面发射的光电子能谱来获取材料的化学成分、化学状态和电子结构等信息。
XPS的基本原理包括X 射线激发、光电子发射和能谱分析三个方面，通过这些原理可以实现对样品表面化学信息的准确获取和分析。
在材料科学、表面化学、纳米材料等领域，XPS技术有着广泛的应用前景，对于推动材料研究和应用具有重要意义。
材料研究分析方法XPSX射线光电子能谱（X-ray photoelectron spectroscopy，XPS）是一种广泛应用于材料研究和分析的表征技术。
它利用入射的X射线激发材料表面的电子，测量所产生的光电子的能量分布，从而确定样品的化学组成、元素状态和电子结构等信息。
本文将介绍XPS的基本原理、仪器及其应用。
XPS的基本原理是利用X射线激发材料表面的原子和分子，使其内层电子跃迁到外层，产生光电子。
这些光电子的动能与原子或分子的电子结构、化学环境和束缚能有关。
通过测量光电子的能谱，可以得到元素的化学状态、电荷状态和化学键的形式等信息。
XPS的实验装置一般包括X射线源、光学系统、电子能量分析器和探测器。
X射线源通常是基于一个X射线管，产生具有一定能量和强度的X射线。
光学系统将X射线聚焦到样品表面，同时也可以调节入射角度和区域。
电子能量分析器由能量选择器和探测器组成，能够分析光电子的能量分布。
探测器可以是多个位置灵敏的通道探测器，也可以是二维面探测器，用于测量光电子的能谱图像。
整个实验装置可以通过各种外围设备和计算机进行控制和数据处理。
XPS广泛应用于表面和界面的化学分析、薄膜和涂层的研究、材料的性能表征等领域。
在表面化学分析中，XPS可以用来确定元素的种类和含量，分析化学键的形式和强度，表征材料的化学性质和表面组成。
在薄膜和涂层研究中，XPS可以用来分析薄膜的厚度、界面的结构和反应机理，以及薄膜的成分和含量。
在材料性能表征中，XPS可以用来研究材料的电子结构、能带结构和载流子状态，了解材料的电子特性和导电机制。
XPS作为一种非接触性和表面敏感的表征技术，具有高分辨率、高灵敏度和高静态深度分辨能力等优点。
然而，XPS也有一些局限性，例如不能获取样品的化学状态和元素的价态，不能分析材料的体积成分等。
此外，XPS在样品准备和实验条件等方面要求较高，样品表面必须光滑且真空条件下进行测量。
总体而言，XPS是一种非常有用的表征技术，可以提供材料的表面和界面的化学信息，对于材料研究和分析具有重要的应用价值。

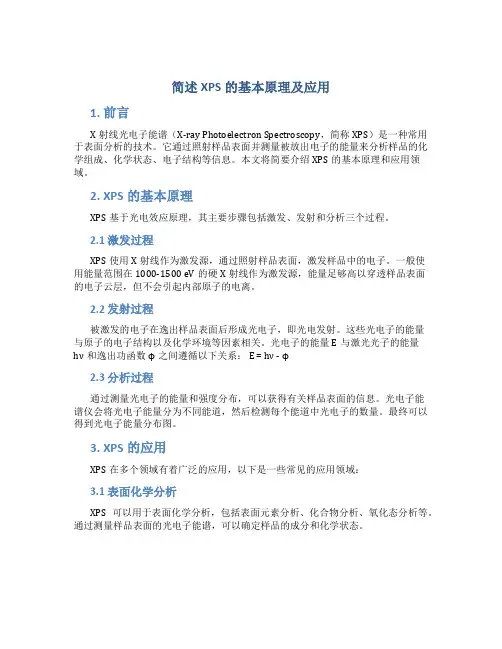

简述XPS的基本原理及应用1. 前言X射线光电子能谱（X-ray Photoelectron Spectroscopy，简称XPS）是一种常用于表面分析的技术。
它通过照射样品表面并测量被放出电子的能量来分析样品的化学组成、化学状态、电子结构等信息。
本文将简要介绍XPS的基本原理和应用领域。
2. XPS的基本原理XPS基于光电效应原理，其主要步骤包括激发、发射和分析三个过程。
2.1 激发过程XPS使用X射线作为激发源，通过照射样品表面，激发样品中的电子。
一般使用能量范围在1000-1500 eV的硬X射线作为激发源，能量足够高以穿透样品表面的电子云层，但不会引起内部原子的电离。
2.2 发射过程被激发的电子在逸出样品表面后形成光电子，即光电发射。
这些光电子的能量与原子的电子结构以及化学环境等因素相关。
光电子的能量E与激光光子的能量hν和逸出功函数ϕ之间遵循以下关系：E = hν - ϕ2.3 分析过程通过测量光电子的能量和强度分布，可以获得有关样品表面的信息。
光电子能谱仪会将光电子能量分为不同能道，然后检测每个能道中光电子的数量。
最终可以得到光电子能量分布图。
3. XPS的应用XPS在多个领域有着广泛的应用，以下是一些常见的应用领域：3.1 表面化学分析XPS可以用于表面化学分析，包括表面元素分析、化合物分析、氧化态分析等。
通过测量样品表面的光电子能谱，可以确定样品的成分和化学状态。
3.2 材料科学研究XPS在材料科学研究中起着重要作用。
通过对材料表面进行XPS分析，可以了解材料的表面化学性质、元素分布、电荷状态等信息，为材料的设计和改进提供基础。
3.3 薄膜分析XPS可以用于薄膜的分析和表征。
薄膜表面的化学组成和分布可以通过XPS进行定性和定量分析，从而了解薄膜的质量、纯度以及界面特性。
3.4 生物医学研究XPS在生物医学研究中也有广泛的应用。
通过对生物材料和生物分子的表面进行XPS分析，可以了解其组成、结构和相互作用，从而在生物医学领域的材料研发和医疗器械设计中发挥作用。
XPS原理及分析X射线光电子能谱（X-ray Photoelectron Spectroscopy，简称XPS）是一种常用的表面分析技术，它可以通过测量材料中逸出的光电子能谱，获得关于材料的元素组成、化学状态和电荷状态等信息。
本文将详细介绍XPS的基本原理和在材料分析中的应用。
一、XPS原理简介XPS基于光电效应，利用高能X射线照射样品，当X射线能量足够高时，可以将样品表面的原子或分子的内层电子击出，形成光电子。
这些光电子的能量与原子或分子的电子结构和化学状态相关。
通过测量光电子能量和强度，可以分析样品表面化学成分、原子的化学键性质、表面缺陷等信息。
二、XPS仪器和实验过程XPS实验通常采用准直束X射线源，将高能量的单色X射线照射到样品表面，使样品的表面原子被击出。
击出的光电子经过分析器进行能量分辨，并通过光电倍增管等探测器检测产生的电荷信号。
最后，通过电子学系统进行信号放大和处理，得到光电子能谱。
三、XPS应用领域1. 表面化学分析：XPS可以确定材料的元素组成、化学价态和化学键状态，揭示材料表面的化学变化和物理性质。
广泛应用于催化剂、合金材料和半导体器件等领域的研究和开发。
2. 薄膜表征：通过XPS可以分析薄膜的组成和结构，了解材料的生长机制和质量。
在光电子器件、涂层和导电膜等领域有重要应用。
3. 反应动力学研究：XPS可以实时观察反应过程中表面物种的变化，研究反应机理和动力学性质。
被广泛应用于催化反应、电化学反应等领域。
4. 界面分析：XPS可以研究材料与其他材料之间的界面相互作用，揭示材料的界面化学和电子结构特性。
在纳米材料、生物界面等研究中具有重要价值。
四、XPS的局限性1. 表面敏感性：XPS只能分析样品表面几纳米到十几纳米的深度，对于较厚的材料或易氧化的表面容易受到误差。
2. 低解析度：XPS在能量分辨率和空间分辨率上存在限制，无法观察到低能区域和微小尺度的结构。
3. 非定量分析：由于XPS信号强度与元素的浓度和电子逃逸深度有关，因此XPS分析结果需要进行定量校正。
xps操作方法一、XPS是什么？1.1 XPS全称为X ray Photoelectron Spectroscopy，也就是X射线光电子能谱。
这可是个相当厉害的分析工具呢，就像是材料分析领域的一个神探。
它主要是用来研究材料表面的元素组成、化学状态啥的。
打个比方，就像你要了解一个人的身份，这个工具就能把材料表面的那些元素一个个揪出来，看清楚它们到底是谁。
1.2 这个技术的原理其实也不是特别复杂。
简单来说，就是用X射线去照射材料表面，然后材料表面的电子就会被激发出来，就像被叫醒了一样。
通过测量这些被激发出来的电子的能量和数量，就能知道材料表面都有哪些元素，以及这些元素的状态，是在“休息”还是在“工作”（化学状态）。
二、操作前的准备。
2.1 样品准备是关键的一步。
你的样品得干净整洁，可不能脏兮兮的。
这就好比你要去见重要的客人，得把自己拾掇干净一样。
如果样品表面有杂质，那分析结果可就会被搞得乱七八糟，就像一锅好汤里掉进了老鼠屎。
所以要把样品表面处理好，该清洗的清洗，该打磨的打磨。
2.2 设备检查也不能马虎。
就像开车前要检查汽车一样，操作XPS前也要检查设备的各个部分。
看看电源是不是稳定，各种探测器是不是正常工作。
要是设备有问题，那做出来的结果就跟瞎猜差不多，完全不靠谱。
三、操作过程。
3.1 把样品放到设备里。
这个过程要小心翼翼的，就像把宝贝放进保险箱一样。
放的时候要按照设备的要求来，不能乱放，不然可能会损坏样品或者影响检测结果。
这时候就像是在走钢丝，每一步都得谨慎。
3.2 设置检测参数。
这就需要根据你的样品和你想要得到的结果来调整。
比如说你想检测某种特定元素的深度分布，那就要设置合适的能量和扫描范围。
这就好比做菜的时候要根据食材和口味来放调料，放多放少都不行，得恰到好处。
四、操作后的结果分析。
4.1 得到数据之后，可别被那一堆数字和图表给吓着了。
要静下心来分析。
先看看元素的种类，这就像在人群里找熟人一样，一眼就能看到那些熟悉的元素。
第四章 X射线光电子谱X-ray Photo-electronic Spectroscopy (XPS)一、XPS概述 二、 XPS基本原理本章内容三、XPS谱图结构 四、化学位移 五、 XPS定量分析 六、 XPS分析应用一、概述在X射线作用下, 电子从物质原子中被激发出来成为光电 子 。
由于各种原子轨道中电子的结合能是一定的，为各种元 素的特征，因此可以根据光电子的能量用来鉴别化学元素。
测量光电子能量和强度分布的，从而获得样品的组成一种谱 学方法即为X射线光电子谱（XPS）。
光电子在逸出的路径上自由程很短，实际能探测的信息深 度只有表面几个至十几个原子层，因而XPS是典型的表面分析 的方法。
由于其用于测定固体表面的化学成分, 因而XPS又称 为化学分析光电子能谱法 (Electron Spectroscopy for Chemical Analysis，ESCA )。
1 XPS的特点各元素的灵敏度差异小(≤10倍)，便于比较。
相邻元素光电子峰能量差别大，干扰少。
例如: C 1s=285eV N 1s =400eV 表面灵敏度高： X-射线不能聚焦取样面积大；光电子 能量小，平均自由程短，信息深度≤10层原子。
破坏性最小 ： 软X射线, 未聚焦, 单位面积X光子数少。
对真空度的要求中等：X-射线比较柔和的特性使我们有 可能在中等真空程度下对表面观察若干小时而不会影响 测试结果，这是其它方法都做不到的。
当用电子束激发 时,如用AES法,必须使用超高真空,以防止样品上形成碳 的沉积物而掩盖被测表面。
便于进行化学状态分析: 化学效应也是XPS法不同于其它 方法的另一特点，即采用直观的化学认识即可解释XPS中的 化学位移，相比之下，在AES中解释起来就困难的多。
XPS的局限性：由于X-射线不能聚焦，分析斑的面积大， 使得XPS空间分辨率低。
2 X-射线光电子 能谱仪XPS分析仪 外观图A Shimadzu Group CompanyAXIS Ultra 型XPS仪XPS仪内部机构电子能量分析器电子能量分析器部分已 经在介绍过，下面介绍 激发光路部分激 发 光 路photoelectrons浸没式磁透镜作用The magnetic immersion lens is positioned below the sample and focuses photoelectrons onto the spot size aperture.apertureMagnetic flux linesIris光阑sampleAXIS 磁透镜收集光电子的立体角A solid cone of photoelectrons are collected from the surface. The solid angle of collection indicated by θ in the diagrams below, is defined by the lens mode used and the continuously variable iris setting. θ1θ1 = ± 15° θ2 = ± 7° θ2 θ1 = ± 6° θ2 = ± 1.5° iris θ1θ2SampleMagnetic ModeSampleElectrostatic ModeK①②E bX射线光电子产生示意图（比较：入射源为电子时）N MLK①②h ν>EbE’kEKLM E b'ks b EE hv ++=φks b E V e E hv +Δ++=φ仅考虑逸出功考虑逸出功+接触电位差此外，光电子能量还受样品表明逸出功、样品sp k b s kb E E V e E E hv φφ++=+Δ+′+=φsp 为防止电荷积累，样品与谱仪须保持良好电接触，两者费米能级一致。
XPS基础知识
（一）X光电子能谱分析的基本原理
基本原理：一定能量的X光照射到样品表面，和待测物质发生作用，可以使待测物质原子中的电子脱离原子成为自由电子。
该过程可用下式表示: hn=Ek+Eb+Er
其中: hn：X光子的能量； Ek：光电子的能量； Eb：电子的结合能； Er：原子的反冲能量。
其中Er很小，可以忽略。
对于固体样品，计算结合能的参考点不是选真空中的静止电子，而是选用费米能级，由内层电子跃迁到费米能级消耗的能量为结合能 Eb，由费米能级进入真空成为自由电子所需的能量为功函数Φ，剩余的能量成为自由电子的动能Ek，入射X光子能量已知，这样，如果测出电子的动能Ek，便可得到固体样品电子的结合能。
各种原子，分子的轨道电子结合能是一定的。
因此，通过对样品产生的光子能量的测定，就可以了解样品中元素的组成。
元素所处的化学环境不同，其结合能会有微小的差别，这种由化学环境不同引起的结合能的微小差别叫化学位移，由化学位移的大小可以确定元素所处的状态。
例如某元素失去电子成为离子后，其结合能会增加，如果得到电子成为负离子，则结合能会降低。
因此，利用化学位移值可以分析元素的化合价和存在形式。
（二）电子能谱法的特点 ( 1 )可以分析除 H 和 He 以外的所有元素；可以直接测定来自样品单个能级光电发射电子的能量分布，且直接得到电子能级结构的信息。
( 2 )从能量范围看，如果把红外光谱提供的信息称之为“分子指纹”，那么电子能谱提供的信息可称作“原子指纹”。
它提供有关化学键方面的信息，即直接测量价层电子及内层电子轨道能级。
而相邻元素的同种能级的谱线相隔较远，相互干扰少，元素定性的标识性强。
( 3 )是一种无损分析。
( 4 )是一种高灵敏超微量表面分析技术。
分析所需试样极少量即可，样品分析深度约 2nm 。
(三) X 射线光电子能谱法的应用 ( 1 )元素定性分析各种元素都有它的特征的电子结合能，因此在能谱图中就出现特征谱线，可以根据这些谱线在能谱图中的位置来鉴定周期表中除 H 和 He 以外的所有元素。
通过对样品进行全扫描，在一次测定中就可以检出全部或大部分元素。
( 2 )元素定量分折 X 射线光电子能谱定量分析的依据是光电子谱线的强度(光
电子蜂的面积)反映了原于的含量或相对浓度。
在实际分析中，采用与标准样品相比较的方法来对元素进行定量分析，其分析精度达 0.5 ％～ 1 ％。
( 3 )固体表面分析固体表面是指最外层的 1 ～ 10 个原子层，其厚度大概是(0.1~1) n nm 。
人们早已认识到在固体表面存在有一个与团体内部的组成和性质不同的相。
表面研究包括分析表面的元素组成和化学组成，原子价态，表面能态分布。
测定表面原子的电子云分布和能级结构等。
X 射线光电子能谱是最常用的工具。
在表面吸附、催化、金属的氧化和腐蚀、半导体、电极钝化、薄膜材料等方面都有应用。
( 4 )化合物结构签定 X 射线光电子能谱法对于内壳层电子结合能化学位移的精确测量，能提供化学键和电荷分布方面的信息。
（四）X射线在表面分析中的原理及应用虽然用X射线照射固体材料并测量由此引起的电子动能的分布早在本世纪初就有报道，但当时可达到的分辩率还不足以观测到光电子能谱上的实际光峰。
直到1958年，以Siegbahn为首的一个瑞典研究小组首次观测到光峰现象，并发现此方法可以用来研究元素的种类及其化学状态，故而取名“化学分析光电子能谱（Eletron Spectroscopy for Chemical Analysis-ESCA）。
目前XPS和ESCA已公认为是同义词而不再加以区别。
XPS的主要特点是它能在不太高的真空度下进行表面分析研究，这是其它方法都做不到的。
当用电子束激发时，如用AES法，必须使用超高真空，以防止样品上形成碳的沉积物而掩盖被测表面。
X射线比较柔和的特性使我们有可能在中等真空程度下对表面观察若干小时而不会影响测试结果。
此外，化学位移效应也是XPS法不同于其它方法的另一特点，即采用直观的化学认识即可解释XPS中的化学位移，相比之下，在AES中解释起来就困难的多。
1 基本原理
用X射线照射固体时，由于光电效应，原子的某一能级的电子被击出物体之外，此电子称为光电子。
如果X射线光子的能量为hν，电子在该能级上的结合能为Eb，射出固体后的动能为Ec，则它们之间的关系为： hν=Eb+Ec+Ws 式中Ws为功函数，它表示固体中的束缚电子除克服各别原子核对它的吸引外，还必须克服整个晶体对它的吸引才能逸出样品表面，即电子逸出表面所做的功。
上式可另表示为： Eb＝hν-Ec-Ws 可见，当入射X 射线能量一定后，若测出功函数和电子的动能，即可求出电子的结合能。
由于只有表面处的光电子才能从固体中逸出，因而测得的电子结合能必然反应了表面化学成份的情况。
这正是光电子能谱仪的基本测试原理。
2 仪器组成
XPS是精确测量物质受X射线激发产生光电子能量分布的仪器。
具有真空系统、离子枪、进样系统、能量分析器以及探测器等部件。
XPS中的射线源通常采用AlKα（1486.6eV ）和MgKα（1253.8eV），它们具有强度高，自然宽度小（分别为830meV 和680meV）。
CrKα和CuKα辐射虽然能量更高，但由于其自然宽度大于2eV，不能用于高分辩率的观测。
为了获得更高的观测精度，还使用了晶体单色器（利用其对固定波长的色散效果），但这将使X射线的强度由此降低。
由X射线从样品中激发出的光电子，经电子能量分析器，按电子的能量展谱，再进入电子探测器，最后用X Y记录仪记录光电子能谱。
在光电子能谱仪上测得的是电子的动能，为了求得电子在原子内的结合能，还必须知道功函数Ws。
它不仅与物质的性质有关，还与仪器有关，可以用标准样品对仪器进行标定，求出功函数。
3 应用简介 XPS电子能谱曲线的横坐标是电子结合能，纵坐标是光电子的测量强度（如下图所示）。
可以根据XPS电子结合能标准手册对被分析元素进行鉴定。
XPS是当代谱学领域中最活跃的分支之一，虽然只有十几年的历史，但其发展速度很快，在电子工业、化学化工、能源、冶金、生物医学和环境中得到了广泛应用。
除了可以根据测得的电子结合能确定样品的化学成份外，XPS最重要的应用在于确定元
素的化合状态。
当元素处于化合物状态时，与纯元素相比，电子的结合能有一些小的变化，称为化学位移，表现在电子能谱曲线上就是谱峰发生少量平移。
测量化学位移，可以了解原子的状态和化学键的情况。
例如：Al2O3中的3价铝与纯铝（0价）的电子结合能存在大约3电子伏特的化学位移，而氧化铜(CuO)与氧化亚铜(Cu2O)存在大约1.6电子伏特的化学位移。
这样就可以通过化学位移的测量确定元素的化合状态，从而更好地研究表面成份的变化情况。
（五）关于本研究组XPS补充说明
X光电子能谱法是一种表面分析方法，提供的是样品表面的元素含量与形态，一般，其信息深度约为3-5nm。
如果辅以离子刻蚀手段，再利用XPS作为分析方法，则可以实现对样品的深度分析。
通过测定物质的表层(约10nm)，可以获得物质表层的构成元素和化学结合状态等方面的信息。
例如：解析基板表层附着物，解析金属薄膜等的氧化状态，计算自然氧化膜厚度，解析CF系醋酸膜，评价金属材料的腐蚀，测定磁盘润滑膜厚度，解析各种反应生成物等。
