项目一交流-交流变换电路建模仿真实训班级：应电084 学号：40 号姓名：陈巧合一、单相交流调压电路（电阻性负载）（1）原理图两个晶闸管反并联后串联在交流电路中，通过控制晶闸管就可控制交流电力。
每半个周波内通过对晶闸管开通相位的控制，调节输出电压有效值，如图1-1。
1VT 4VT 1u 2u du R 图1-1（2）建立仿真模型根据原理图用matalb 软件画出正确的仿真电路图，如图1-2。
滋生瞑想和幻想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。
图1-2仿真参数，算法（solver）ode15s，相对误差（relativetolerance）1e-3，开始时间0结束时间0.1，如图1-3。
图1-3脉冲参数，振幅1V，周期0.02，占空比10%，时相延迟为30/180*0.01，滋生瞑想和幻想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。
30/180*0.01+0.01，如图1-4,、图1-5。
图1-4滋生瞑想和幻想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。
图1-5电源参数，频率50hz，电压100v，如图1-6。
图1-6晶闸管参数，如图1-7。
图1-7滋生瞑想和幻想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。
（3）仿真参数设置设置触发脉冲α分别为0°、60°、90°、120°。
与其产生的相应波形分别如图1-8图1-9图1-10图1-11。
在波形图中第一列波为晶闸管电流波形，第二列波为晶闸管压降波形，第三列波为电源电压波形，第四列波为负载电压。
图1-8图1-10滋生瞑想和幻想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。
图1-11图1-12（4）小结在交流电源u1的正半周和负半周，分别对VT1和VT2的开通角a进行控制就可以调节输出电压。
交流调速系统仿真报告模板背景交流调速系统是一种广泛应用于工业生产中的电动机控制系统。
它通过利用交流电源的变频器来控制电机的转速，从而满足生产中对转速精度和稳定性的要求。
在实际生产中，为了调整系统的参数，需要通过仿真软件对交流调速系统进行模拟，以便得到系统的实际参数，指导生产。
系统结构交流调速系统主要由源电机、变频器、控制器、负载等几部分组成。
其中，源电机和负载是系统的输入和输出，变频器作为中介，传递控制器产生的控制信号，实现对电机的调速控制。
仿真环境本次仿真调试工作基于MATLAB软件和Simulink仿真工具实现。
具体仿真流程如下：1.仿真仿真系统图2.设定仿真参数，包括系统输入信号、控制器参数等3.进行仿真计算，得出各个部分的输出数据4.对仿真结果进行分析和评估，得出系统的性能指标仿真系统图本次仿真调试的交流调速系统由源电机、变频器、控制器和负载四个部分组成。
其中，源电机作为输入信号源，变频器实现对电机转速的调整，控制器根据控制策略生成控制信号，最终控制负载的输出。
参数调试控制器参数设定在完成仿真系统模型搭建后，需要针对控制器的参数进行设定。
在本次仿真中，控制器参数主要包括比例系数、积分时间和微分时间等几项指标。
通过调整控制器参数，可以实现对系统转速精度和稳定性的调节，从而得到满足实际生产需求的具有鲁棒性的系统控制器。
仿真结果分析仿真结果分析主要分为两个方面，第一个方面是控制器参数的评估，第二个方面是整个系统的仿真效果评估。
在评估控制器的参数时，需要针对不同的控制器参数组合进行仿真计算，得到不同参数组合下的系统响应曲线和性能参数。
在评估整个系统的效果时，需要综合考虑系统在不同环节的输出情况，并对系统性能指标进行综合评估。
总结交流调速系统仿真是一项非常重要的工作，只有通过完善的仿真工作，才能得到满足实际生产需求的控制系统。
本文基于MATLAB和Simulink等仿真工具，对交流调速系统的设计和参数调试进行了详细的介绍和总结，旨在为读者提供参考，指导实际生产。
仿真概念归纳总结简介仿真是一种通过模拟真实系统的运行，通过模型来预测系统的行为和性能的方法。
它广泛应用于各个领域，例如物理、工程、计算机科学等。
本文将对仿真的概念进行归纳总结，包括仿真的定义、分类、应用和优势等方面。
1. 仿真的定义仿真是通过创建一个模型来模拟现实系统的行为和性能。
这个模型可以是一个数学模型、物理模型或计算机模型。
仿真通过表达模型中的各个元素之间的关系和规则来模拟系统的运行。
与现实系统相比，仿真可以为我们提供更多的机会来观察、分析和预测系统的行为。
2. 仿真的分类根据仿真系统的类型和目标，仿真可以分为以下几类：2.1 连续仿真连续仿真是指模拟连续系统的行为和性能，其中系统的状态随时间的变化而连续变化。
连续仿真通常使用微分方程来描述系统的动态变化。
2.2 离散仿真离散仿真是指模拟离散系统的行为和性能，其中系统的状态在一系列离散的时间点上发生变化。
离散仿真通常使用差分方程或状态转移图来描述系统的行为。
2.3 混合仿真混合仿真是指同时模拟连续和离散系统的行为和性能。
混合仿真通常使用混合系统理论来描述系统的动态变化。
3. 仿真的应用仿真在各个领域都有广泛的应用，以下是一些常见的仿真应用示例：3.1 物理仿真物理仿真用于模拟物理系统的行为和性能。
例如，通过模拟重力、摩擦等物理规律，可以预测物体的运动轨迹和碰撞结果。
3.2 工程仿真工程仿真用于模拟工程系统的行为和性能。
例如，在设计一座桥梁时，可以使用仿真来测试桥梁的耐久性、承重能力等。
3.3 计算机仿真计算机仿真用于模拟计算机系统的行为和性能。
例如，在开发软件时，可以使用仿真来测试软件的性能、稳定性等。
3.4 生物仿真生物仿真用于模拟生物系统的行为和性能。
例如，通过模拟人体器官的功能和相互作用，可以预测药物的副作用和疾病的发展趋势。
4. 仿真的优势仿真作为一种研究和预测系统行为的方法，具有以下几个优势：4.1 降低成本和风险通过仿真，可以在现实系统投入大量时间和资源之前，预测系统的性能、问题和风险。

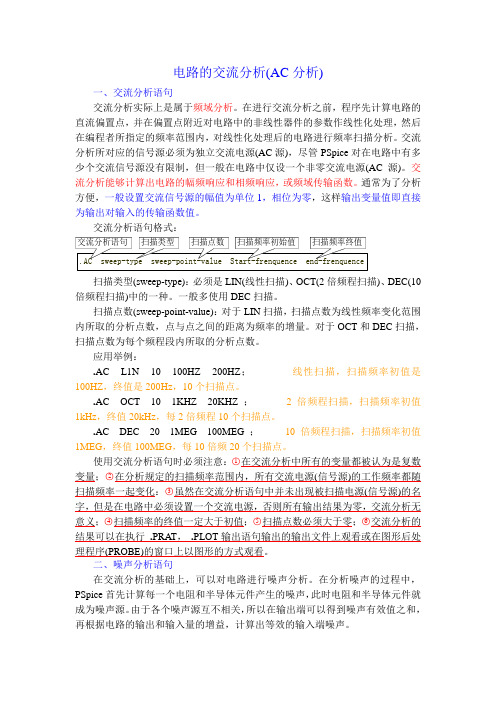

电路的交流分析(AC分析)一、交流分析语句交流分析实际上是属于频域分析。
在进行交流分析之前，程序先计算电路的直流偏置点，并在偏置点附近对电路中的非线性器件的参数作线性化处理，然后在编程者所指定的频率范围内，对线性化处理后的电路进行频率扫描分析。
交流分析所对应的信号源必须为独立交流电源(AC源)，尽管PSpice对在电路中有多少个交流信号源没有限制，但一般在电路中仅设一个非零交流电源(AC源)。
交流分析能够计算出电路的幅频响应和相频响应，或频域传输函数。
通常为了分析方便，一般设置交流信号源的幅值为单位1，相位为零，这样输出变量值即直接为输出对输入的传输函数值。
交流分析语句格式：扫描类型(sweep-type)：必须是LIN(线性扫描)、OCT(2倍频程扫描)、DEC(10倍频程扫描)中的一种。
一般多使用DEC扫描。
扫描点数(sweep-point-value)：对于LIN扫描，扫描点数为线性频率变化范围内所取的分析点数，点与点之间的距离为频率的增量。
对于OCT和DEC扫描，扫描点数为每个频程段内所取的分析点数。
应用举例：.AC L1N 10 100HZ 200HZ；线性扫描，扫描频率初值是100HZ，终值是200Hz，10个扫描点。
.AC OCT 10 1KHZ 20KHZ ；2倍频程扫描，扫描频率初值1kHz，终值20kHz，每2倍频程10个扫描点。
.AC DEC 20 1MEG 100MEG ；10倍频程扫描，扫描频率初值1MEG，终值100MEG，每10倍频20个扫描点。
使用交流分析语句时必须注意：○1在交流分析中所有的变量都被认为是复数变量；○2在分析规定的扫描频率范围内，所有交流电源(信号源)的工作频率都随扫描频率一起变化：○3虽然在交流分析语句中并未出现被扫描电源(信号源)的名字，但是在电路中必须设置一个交流电源，否则所有输出结果为零，交流分析无意义；○4扫描频率的终值一定大于初值；○5扫描点数必须大于零；○6交流分析的结果可以在执行.PRAT，.PLOT输出语句输出的输出文件上观看或在图形后处理程序(PROBE)的窗口上以图形的方式观看。
交流电机仿真课程设计报告课题：异步电动机启动过程班级：电力电子0801姓名：倪炬清学号：200801000115异步电动机启动过程的仿真一、MATLAB/SIMULINK仿真工具介绍Matlab的含义是矩阵实验室（Matrix Laboratory）。
它集数值分析、矩阵运算、信号处理和图形显示于一体的高性能的数值计算和可视化数学软件。
Simulink是基于Matlab的框图设计环境，可以用来对各种动态系统进行建模、分析和仿真是模块化了的编程工具，它把Matlab的许多功能都设计成一个个直观的功能模块，把需要的功能模块用连线连起来就可以实现需要的仿真功能了，也可以根据自己的需要设计自己的功能模块。
异步电机作为交流传动系统中的一个主要执行环节,其本身是一个高阶次\非线性、强耦合的多变量系统,其动态和静态特性相当复杂。
为了提高系统的性能,优化控制模式以及改进设计方法,必须深人研究异步电机的数学模型。
利用MATLAB/SIMULINK对异步电机建立数学模型以及对异步电动机在交流调速中的应用及重要性的研究十分的重要。
二、交流电机仿真课程设计目的和意义本课题要求根据异步电机在交流调速中的数学模型，充分利用MATLAB强大的矩阵运算功能及SIMULINK提供的模块，建立异步电动机甩负荷运行的仿真模型，并对实际电机进行仿真。
复习掌握异步电动机的工作原理，熟悉MATLAB/Simulink仿真软件。
此次课程设计应达到以下目标：（1）学习，能基本掌握matlab使用方法。
(2) 掌握交流电机的线性数学模型，包括a-b-c坐标系、d-q-0坐标系和α－β坐标系，各坐标系的相互关系。
(3)会对交流电机在对称稳态运行条件下的运行情况、在非正常运行条件下（启动过程、电源突然断电、定子一相断线、定子单相接地、定子绕组相间短路、突加负荷与突减负荷）的运行情况进行计算机仿真。
异步电机作为交流传动系统中的一个主要执行环节,其本身是一个高阶次\非线性、强耦合的多变量系统,其动态和静态特性相当复杂。
目录1 概论 (1)2 方案论证 (2)2.1 设计要求 (2)2.2 设计方案 (2)3 电路设计 (3)3.1 整流电路 (3)3.2 单相桥式PWM逆变电路 (3)4 Matlab仿真模型 (5)4.1 升压斩波电路仿真模型 (5)4.2 PWM逆变电路仿真模型 (6)4.3 PWM逆变电源仿真模型 (6)5 仿真的实现 (8)5.1 升压斩波电路仿真实现 (8)5.2 PWM逆变电路仿真实现 (8)5.3 PWM逆变电源仿真实现 (9)参考文献 (11)交流变化器仿真研究1 概论近年来，随着各行各业的技术水平和操作性能的提高，它们对电源品质的要求也在不断提高。
为了高质量和有效地使用电能，许多行业的用电设备都不是直接使用交流电网提供的交流电作为电能源，而是根据用电设备的要求采用电力电子技术对电能进行变换，从而得到各自所需的电能形式。
而实现这一功能的装置就是交流变换器。
将一种频率变换为另一种频率的交流变换器称之为变频器。
从结构上看，变频电源可分为直接变频和间接变频两大类。
直接变频又称为交一交变频，是一种将工频交流电直接转换为频率可控的交流电，中间没有直流环节的变频形式。
间接变频又称为交一直一交变频，是将工频交流电先经过整流器成直流电，再通过逆变器将直流电变换成频率可变的交流电的变频形式，因此这种变频方式又被称为有直流环节的变频方式。
其中，把直流电变成交流电的过程叫做逆变，完成逆变功能的电路称为逆变电路。
交一直一交变频是目前变频电源的主要形式。
本文所研究的变频电源即采用这种形式。
按照电压、频率的控制方式，交一直一交变频器一种主要结构是采用单相桥式全控整流器整流、脉宽调制型(PWM)逆变器同时实现调压调频方式。
此时全控整流提高了装置输入功率因数，减小了对电网的谐波污染，又因采用高开关频率的逆变器，输出谐波很小，性能优良。
本文所研究的交流变频器可以分为四个功能模块：整流电路、逆变电路、输出滤波器和控制电路。
