数据采集仪安全操作及保养规程一、安全操作规程：1.在使用数据采集仪前，务必阅读并熟悉相关操作手册和安全须知。
2.应该将数据采集仪设置在稳定、无振动的平台上，避免碰撞和摔落。
3.使用数据采集仪时应注意防火、防潮、防尘和防静电措施，避免对设备造成损坏。
4.在连接和断开传感器时，务必断电，并谨慎操作，避免触碰传感器引线，以免发生电击事故。
5.数据采集仪应远离强磁场、高温、腐蚀性气体等环境，以确保其正常运行。
6.在使用数据采集仪时，要按照正确的顺序操作，不允许随意增减操作步骤。
7.使用数据采集仪时要注意数据的准确性和可靠性，避免误操作或疏忽造成数据的错误。
8.数据采集仪具有一定电压和电流，操作人员应遵守相关的安全操作规程，避免电击和火灾等事故的发生。
9.在实验室或其他相关场所使用数据采集仪时，应遵守实验室安全规范，确保操作人员的人身安全。
二、保养规程：1.定期对数据采集仪进行外观和内部清洁，可使用干净的软布擦拭，并避免使用有机溶剂或酸碱溶液进行清洁。
2.在非使用状态下，应将数据采集仪存放在干燥通风的地方，避免长时间暴露在阳光下。
3.定期检查数据采集仪的电源线和传感器线，确认是否出现破损和老化现象，并及时更换。
4.定期校准数据采集仪的仪器，以保证测量结果的准确性。
5.对于移动式数据采集仪，需要定期检查和保养仪器的电池，确保电池的正常工作。
7.数据采集仪的软件系统也需要进行定期的更新和升级，以保证系统的稳定和兼容性。
8.对于高精度和高灵敏度的数据采集仪，使用过程中应避免剧烈震动和碰撞，以免损坏设备。
9.定期备份数据采集仪中的数据，以避免数据丢失和损害。
综上所述，正确认识数据采集仪的安全操作和保养对设备的使用寿命和数据采集的准确性具有重要意义。
操作人员应严格遵守相关操作规程，并根据设备的使用情况进行适当的保养和检修，以确保数据采集仪的正常运行。
物联网数据采集控制仪使用说明书Operating Instructions物联网数据采集控制仪使用说明书Operating Instructions仪器的商标（4）状态显示灯可以显示仪器工作状态，从左至右依次是： GPRS、充电、保护、过冲、浮充、放电、断电。
（5）电源开关（ POWER）备用电池开关，当按钮被按下时，启用备用电池；当按钮弹起时，切断备用电池。
后面板说明物联网数据采集控制仪背面板如图1-2 所示。
图 1-2背面板（1）电源接口及开关仪器电源线接口以及开关，插上电源线，当开关处于位置“I”，接通仪器电源；当开关处于位置“O”，断开仪器电源。
（2）SIM 卡插槽可插 3G SIM 卡，用于 GPRS 模块进行无线数据传输。
（3）串口扩展外围接口仪器串口扩展模块的外围接口，可扩展 4 路串口。
（4）I/O 模块外围接口仪器的 I/O 扩展模块外围接口，可用于采集8 路模拟量与 12 路数字量。
（5）扩展板外部接口未使用，可插（ 3）或（ 4）模块，用于扩展串口或I/O 。
（6）扩展板外部接口未使用，可插（ 3）或（ 4）模块，用于扩展串口或I/O 。
（7）开关选择从 NOR 启动或者 NAND 启动，当开关拨到左端，选择从NAND 启动，当开关拨到右端，选择从NOR 启动。
（8）RS485 接口用于 485 通讯。
（9）CAN 接口CAN 总线通讯接口，可进行数据传输。
（10）音频接口左侧绿色接口可插耳机，右侧粉色接口可插麦克风。
（11）MICRO USB 接口用于给仪器烧写程序。
（12）SD 卡槽可插 SD 卡，用于扩展存储。
（13）USB 接口双USB 接口。
（14）RJ45 网口及 USB 接口上端是 RJ45 网口，可以连接网线，用于与主机通讯；下端是双 USB 接口。
（15）串行及视频接口上端为串行通讯接口，下端为VGA 视频接口。
装箱清单1台主机箱1条电源线1本说明书1条串口线1个合格证1包螺丝1个名牌1本故障手册安装说明安装环境：温度 5℃~40℃之间；相对湿度在90%以下；大气压力在86~106kPa。

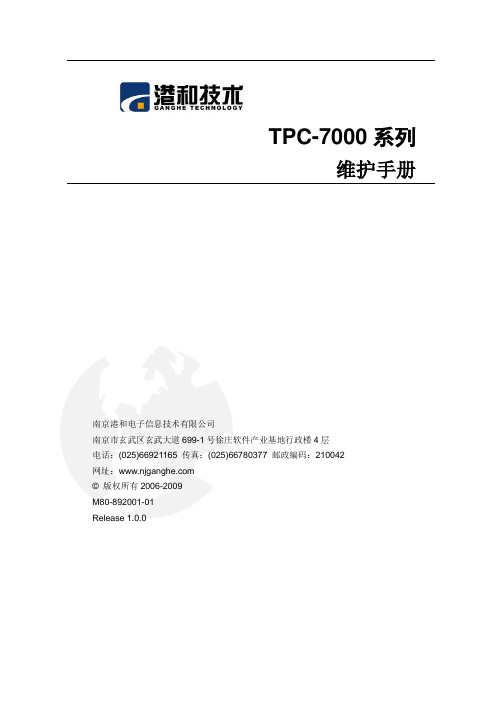

TPC-7000系列维护手册南京港和电子信息技术有限公司南京市玄武区玄武大道699-1号徐庄软件产业基地行政楼4层电话：(025)66921165 传真：(025)66780377 邮政编码：210042网址：© 版权所有2006-2009M80-892001-01Release 1.0.0目录第一章安全预防措施特别声明 (1)1.1 总则 (1)1.2 触电预防 (1)第二章日常维护 (1)2.1 总则 (1)2.2 参数查看 (1)2.2.1水质监测传输系统的参数查看 (2)2.2.2烟气监测传输系统的参数界面 (7)2.3 时间设置 (9)2.4 查看历史数据 (9)2.5 查看AD通道 (10)2.6 查看开关通道 (10)2.7 查看软件版本 (10)2.8 设置密码 (10)2.9 系统重启 (11)2.10 启动远程协助 (11)第三章简单故障分析排除 (11)3.1 电路连接 (11)3.2 面板指示 (11)3.3 常见故障分析 (12)第一章安全预防措施特别声明1.1 总则请在开机运行或设备维护前认真阅读本手册，并严格按照本手册说明进行操作，尤其注意所有有关危险和谨慎问题的说明，请不要擅自维修、拆装仪器上任意组件，否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。
1.2 触电预防维护或修理前务必断开电源；按照地方或国家规则进行电力连接。
第二章日常维护2.1 总则数采仪器异常断电后，有可能会出现参数丢失，这时请按照以下方法进行参数查看与配置。
2.2 参数查看按“确认”键进入配置界面参数配置时间设置查看历史数据查看AD通道查看开关通道设置密码软件版本系统重启启动远程协助按”↑””↓”键进行选择，选择项在阴影被表示在备选，按“确认”键进行设置。
选择“参数设置”，按“确认”键进入下面菜单：输入密码：1232.2.1 水质监测传输系统的参数查看移动服务中心网络通道数字通道模拟通道开关通道系统参数协议参数污染物因子信息污染物编码远程协助恢复出厂设置比如，现在要查看移动服务中心的参数，按”↑””↓”选择“移动服务中心”，按“确认”键，进入菜单。

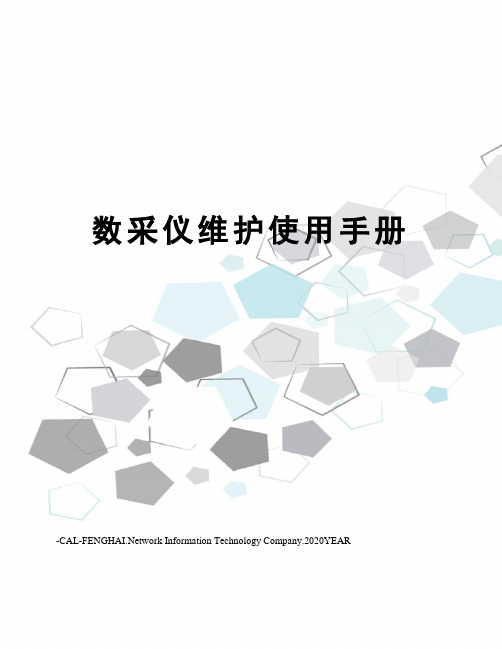

数采仪维护使用手册work Information Technology Company.2020YEAR文件编号：LDKX-YF—38—04状态：北京利达科信环境安全技术有限公司文件名称：数采仪维护使用手册产品名称：污染源在线自动监控（监测）数据采集传输仪产品型号：KSJK-802(A)版号：共 32页目录一、产品介绍---------------------------------------------------------1二、产品特点---------------------------------------------------------1三、功能简介------------------------------------------------------1~3四、技术参数------------------------------------------------------3~7五、使用说明------------------------------------------------------7~9六、调试说明-----------------------------------------------------9~28七、日常维护----------------------------------------------------28~30八、故障处理-------------------------------------------------- -30~31一、产品介绍KSJK-802（A）数据采集仪是我公司专门针对环境保护部门发布的《污染源在线自动监控（监测）系统数据传输标准》开发的新一代无线数据采集通讯终端。
该产品采用贴装工艺，采用32位ARM体系的CPU，具有功能强大、联接方便、灵活、可靠的特点；该产品采用中华人民共和国环境保护行业标准（HJ/T212-2005）中的标准通讯协议，可以通过无线方式与任何一家符合行业标准通讯协议的环保中心平台对接，可对各类排污企业、排污流域的数据进行采集、管理及传输到中心。
前言一．目标读者：现场实施工程师。
二．读者需要具备的基础：1．基本的计算机操作知识。
2．LINUX基本命令的使用：ps, netstat, kill, ls, vi, df, ping, vi, tip, ifconfig, gunzip.第一部分数采仪基本说明一．外形介绍及功能说明1．外形请参看图2-1：2．功能：采集“环保数据采集装置”采集好的数据，将它们送给上端软件。
并将上端软件下发的遥控命令传给“环保数据采集装置”。
二．前面板贴图说明：1．参见图2-1。
2．“电源”灯表示是否接上了电源。
插上电源后，应常亮。
3．“运行”灯由程序控制。
具体定义待定。
4．“网络”表示数采仪连接着的HUB或个人计算机是10兆还是100兆的网。
如果是100兆的网，则闪烁。
如果是10兆的网，则不亮。
5．“通讯”表示CDMA通讯情况状况。
如果CDMA网络连通，则闪烁。
没连通的话，则常亮或不亮。
6．“收发”灯由程序控制。
具体定义待定。
三．后背板的插口说明：参见图2-1，从左到右：1．第一个是网线口.最好将与之相连的个人计算机的网速设为10兆半双工。
设置方法见图2-2：图2-2图2-2种最右边的窗口式点击中间窗口的“配置”按钮弹出来的。
2．第二个口是控制类串口。
用来将数采仪和个人计算机相连的（用串口线），下载内核和直接登陆并控制LINUX用的。
主机扩展串口(Com)及控制台接口(Console)，串口（Com）用于连接外接串口设备，如外置无线MODEM等，接制台接口（Console）即调试口，用于主机显示信息输出、终端连接、调试等；接口定义如下表所示COM ConsoleRJ45接口RJ45接口针号功能说明针号功能说明1 GND 1 GND2 —— 2 ——3 CTS 3 CTS4 RXD 4 RXD5 RTS 5 RTS6 TXD 6 TXD7 —— 7 —— 8VCC8VCC表2-13．相连着的一组串口（共2排，每排有4个）。
前言感谢您购买本公司的产品！感谢您对环保事业做出的贡献！本手册是关于设备的功能、设置、安装、接线方法、操作方法、故障时的处理方法等的说明书。
在操作之前请仔细阅读本手册，正确使用。
请将本手册妥善保存，以便随时翻阅和操作时参考。
注意事项本手册内容如因功能升级而有修改时，恕不另行通知。
如果您在使用过程中对我们的产品或者服务有任何建议或意见，请与我们联系。
说明书版本版本日期内容V2.612019-06-02创建文档V2.622019-12-17修订文档V2.632020-05-12整理文档V2.642020-10-20整理文档V2.652021-05-17整理文档V2.662021-07-05整理文档V2.672021-09-24整理文档请安全使用本设备为了您能安全使用本设备，操作时请务必遵守下述安全注意事项。
如果不按照本手册的说明操作，有导致设备不能正常使用的可能，甚至有导致损坏设备的危险，如因此导致设备故障，我司不承担责任。
警告●只有受过培训的专职人员才能进行设备安装调试和操作。
●接通电源之前请确认设备的电源电压是否与供电电压一致。
●电源需要有接地端。
●必须在设备断电的情况下进行接线。
●必须在设备断电的情况下插拔SIM卡。
●未经过培训的人员，不得打开设备外壳。
目录第一章概述 (5)1.1通信方式说明 (5)1.2数据采集原理 (6)1.3产品特点 (6)第二章产品技术参数 (8)2.1外形图 (8)2.2技术参数 (9)2.3使用条件 (9)第三章安装调试时各注意事项 (10)3.1设备安装尺寸 (10)3.2安装注意事项 (11)3.3接线前准备 (11)3.4接线说明 (12)3.5LED指示灯说明 (14)3.6跳线说明 (14)3.7调试与仪表通信前准备 (14)3.8调试与监控平台联网前准备 (14)3.9设备维护与保养 (15)3.10设备保修 (15)第四章K37A环保数采仪操作简介 (16)4.1页面布局 (16)4.2控件 (17)4.3菜单 (21)第五章实时数据 (22)5.1实时数据总体浏览 (22)5.2实时数据和仪表状态详细浏览 (23)第六章数字站房拓扑图 (25)6.1数字站房拓扑图 (25)6.2菜单栏 (26)第七章参数设置 (27)7.1基本参数 (27)7.2模拟量 (31)7.2.1模拟量参数设置界面 (32)7.2.2选择污染物 (34)7.2.2.1自定义添加污染物 (34)7.2.3查看模拟量信号 (36)7.3串口 (36)7.3.1选择采集数据或输出数据 (37)7.3.2.1指定污染物选择仪表名称参数设置详细说明 (38)7.3.2.2串口采集数据参数详细说明 (40)7.3.2.3指定通用协议仪表选择污染物详细参数设置说明 (41)7.3.2.4数据输出参数设置说明 (44)7.3.3串口自检操作说明 (46)7.3.4串口调试详细说明 (47)7.3.5串口数据详细说明 (48)7.4开关量 (49)7.5本地网络 (50)7.6平台 (51)7.6.1平台参数设置功能说明 (52)7.6.2数据处理操作说明 (54)7.7用户管理 (58)7.7.1添加用户操作说明 (60)第八章仪表管理 (61)8.1仪表控制 (61)8.2仪表参数 (64)第九章智能监控 (66)9.1超标监控 (66)9.2采水控制 (67)9.2.1采水设置 (67)9.2.2核查设置 (72)9.2.3校准设置 (73)9.2.4手动调试 (74)9.2.5水质流程日志 (77)9.3总量控制 (78)9.4摄像头管理 (79)9.5短信通知 (82)第十章日志管理 (84)10.1门禁日志 (84)10.2登录日志 (85)10.3巡检日志 (87)10.4操作日志 (88)10.5平台日志 (90)10.6运行日志 (92)第十一章查询数据 (95)11.1查询数据 (95)11.2查询各种类型的数据说明 (96)11.3单个污染因子数据曲线图 (99)第十二章系统设置 (103)12.1设备信息 (103)12.2站点信息 (104)12.3通用设置 (106)12.4参数备份 (107)12.5系统升级 (108)附件1模拟量通道校准步骤 (110)附件2升级和维护 (112)2.1程序升级说明 (112)2.2远程升级 (113)2.3USB升级 (115)2.4WEB远程管家 (116)2.5USB导出历史数据 (118)附件3售后服务..................................................................错误！未定义书签。

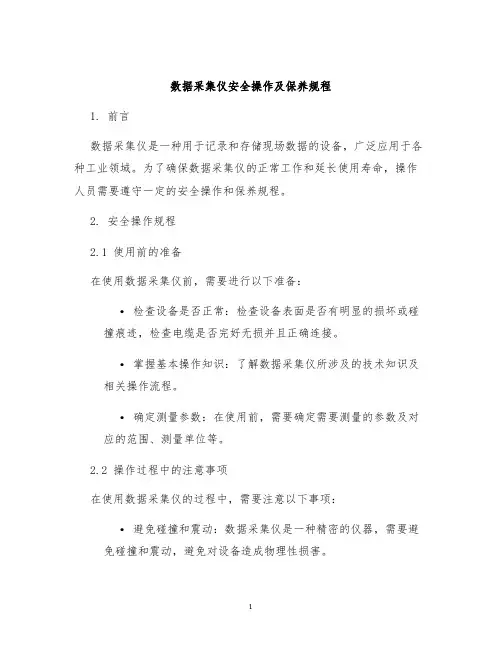

数据采集仪安全操作及保养规程1. 前言数据采集仪是一种用于记录和存储现场数据的设备，广泛应用于各种工业领域。
为了确保数据采集仪的正常工作和延长使用寿命，操作人员需要遵守一定的安全操作和保养规程。
2. 安全操作规程2.1 使用前的准备在使用数据采集仪前，需要进行以下准备：•检查设备是否正常：检查设备表面是否有明显的损坏或碰撞痕迹，检查电缆是否完好无损并且正确连接。
•掌握基本操作知识：了解数据采集仪所涉及的技术知识及相关操作流程。
•确定测量参数：在使用前，需要确定需要测量的参数及对应的范围、测量单位等。
2.2 操作过程中的注意事项在使用数据采集仪的过程中，需要注意以下事项：•避免碰撞和震动：数据采集仪是一种精密的仪器，需要避免碰撞和震动，避免对设备造成物理性损害。
•避免潮湿和渗水：数据采集仪应该保持干燥清洁，避免受到潮湿和渗水的影响。
•确保供电充足：数据采集仪需要足够的电源供应，否则可能影响数据的采集和记录。
•避免极端环境：数据采集仪不应该在极端的环境中使用，如高温、低温、高压、高湿度等。
•确保安全可靠：在操作过程中，需要遵守相关的安全规定和操作规程，确保操作时的安全可靠。
2.3 关机和存储在使用完数据采集仪后，需要进行以下操作：•关机：在停止使用后，需要按照设备使用说明中的步骤进行关机操作。
•存储：需要将采集到的数据存储到设备中，确保数据的完整性和可靠性。
•清洁：清洁数据采集仪的外壳和周边环境，避免因灰尘和污垢对设备造成损害。
3. 保养规程3.1 日常保养在日常使用中，需要做好以下保养工作：•定期清洗设备：保持设备表面的清洁，避免因灰尘和污垢对设备造成损害。
•定期检查电缆和接头：保证设备的电缆和接头干净、完好，避免电缆损坏对数据的影响。
•定期校验设备：定期使用标准校验仪对数据采集仪进行校验，以确保数据采集仪的准确度和可靠性。
3.2 保养注意事项在进行保养过程中，需要注意以下事项：•避免使用化学品：不要使用含有苯、酸和碱的化学品来清洗设备，以避免对设备材料造成腐蚀。
物联网数据采集控制仪使用说明书Operat ing In structi ons物联网数据采集控制仪使用说明书Operating Instructions仪器的商标 (4) 状态显示灯可以显示仪器工作状态，从左至右依次是： GPRS 、充电、保护、过冲、浮充、放电、断电。
(5) 电源开关(POWER )备用电池开关，当按钮被按下时，启用备用电池；当按钮弹起时，切断备用 电池。
后面板说明物联网数据采集控制仪背面板如图1-2所示图1-2 背面板(1)电源接口及开关仪器电源线接口以及开关，插上电源线，当开关处于位置“电源；当开关处于位置“ O ”，断开仪器电源。
(2)SIM 卡插槽可插3G SIM 卡，用于GPRS 模块进行无线数据传输(3)串口扩展外围接口尸尸尸尸尸 目I ”，接通仪器仪器串口扩展模块的外围接口，可扩展4路串口4) I/O 模块外围接口仪器的I/O 扩展模块外围接口，可用于采集8 路模拟量与12 路数字量。
5)扩展板外部接口未使用，可插( 3 )或( 4)模块，用于扩展串口或I/O 。
6)扩展板外部接口未使用，可插( 3 )或( 4)模块，用于扩展串口或I/O 。
7)开关选择从NOR 启动或者NAND 启动，当开关拨到左端，选择从NAND 启动，当开关拨到右端，选择从NOR 启动。
8)RS485 接口用于485 通讯。
9) CAN 接口CAN 总线通讯接口，可进行数据传输。
10)音频接口左侧绿色接口可插耳机，右侧粉色接口可插麦克风。
11)MICRO USB 接口用于给仪器烧写程序。
12)SD 卡槽可插SD 卡，用于扩展存储。
13) USB 接口双USB 接口。
14) RJ45 网口及USB 接口上端是RJ45 网口，可以连接网线，用于与主机通讯；下端是双USB 接口。
15) 串行及视频接口上端为串行通讯接口，下端为VGA 视频接口。
装箱清单1 台主机箱1 条电源线1 本说明书1 条串口线1 个合格证1 包螺丝1 个名牌1 本故障手册安装说明安装环境：温度5 C〜40 C之间；相对湿度在90%以下；大气压力在电源86〜106kPa 。
目录一、产品介绍---------------------------------------------------------1二、产品特点---------------------------------------------------------1三、功能简介------------------------------------------------------1~3四、技术参数------------------------------------------------------3~7五、使用说明------------------------------------------------------7~9六、调试说明-----------------------------------------------------9~28七、日常维护----------------------------------------------------28~30八、故障处理-------------------------------------------------- -30~31一、产品介绍KSJK-802（A）数据采集仪是我公司专门针对环境保护部门发布的《污染源在线自动监控（监测）系统数据传输标准》开发的新一代无线数据采集通讯终端。
该产品采用贴装工艺，采用32位ARM体系的CPU，具有功能强大、联接方便、灵活、可靠的特点；该产品采用中华人民共和国环境保护行业标准（HJ/T212-2005）中的标准通讯协议，可以通过无线方式与任何一家符合行业标准通讯协议的环保中心平台对接，可对各类排污企业、排污流域的数据进行采集、管理及传输到中心。
二、产品特点1．与终端平台传输方式有GPRS, CDMA,以太网三种传输方式。
2．系统运行稳定、处理速度快、安全可靠。
3．KSJK-802（A）数据采集仪内部具有大容量的非易失的存储器，可保存一年的数据本地存储。
数据采集传输仪⽤户使⽤⼿册（V1[1].2）⽬录1.术语和定义 (3)2.按键及显⽰说明 (3)2.1.数码管 (3)2.2.LED灯 (3)2.3.按键 (4)2.4.遥控器（选配） (4)2.5.菜单说明 (5)2.5.1.菜单使⽤框图 (5)2.5.2.菜单结构 (6)2.5.3.说明 (8)3.主板指⽰灯及接⼝说明 (9)3.1.电源指⽰灯说明 (10)3.2.BDM接⼝说明 (10)3.3.跳线接⼝说明 (10)3.4.内置⽆线模块说明 (11)3.5.⽹络接⼝说明 (11)3.6.外部⽆线模块接⼝说明 (11)3.7.反控接⼝说明 (11)3.8.接线端⼦说明 (11)4.安装和操作注意事项 (13)5.常见故障及处理 (13)5.1.数采仪⾯板不能正确显⽰下位数据 (13)5.2.数采仪不能上报数据 (14)6.技术⽀持 (15)7.附录 (15)7.1.下位协议编码与含义对照表 (15)7.2.常⽤系统编码表 (17)7.3.常⽤污染因⼦编码表 (17)7.4.⼏种上报数据举例： (18)版本修订历史版本号修改⼈修改时间备注⽆⾼涛创建V1.1 ⾼涛2009-08-09V1.2 王照峰2009-12-231.术语和定义●数据采集传输仪：在以下⽂档中简称为“数采仪”。
●对于污染因⼦分为⼏种类型强度因⼦：例如，温度、PH值，此类因⼦的累积值是没有意义的。
浓度因⼦：例如，SO2、COD，此类因⼦的累积值表⽰污染物的排放量。
流速因⼦：例如，⽔流速、烟⽓流速（S02），此类因⼦的累积值表⽰流量。
因为流速的单位是m/s,因此在计算流量时需要乘以横截⾯积。
瞬时流量因⼦：例如，⽔的瞬时流量（B01）、烟⽓的瞬时流量（B02），此类因⼦的累积值也表⽰流量。
和流速因⼦的不同在于，瞬时流量因⼦的单位是m3/s，因此在计算流量时不需要乘以横截⾯积。
2.按键及显⽰说明显⽰⾯板图2.1.数码管在没有按键动作的情况下，数采仪显⽰⾯板处于两种状态：状态1：在有通道打开的情况下（即某个或某些通道的使能参数“7.X.2.ENA”设置为1），循环显⽰各数据通道的实时测量值，每1秒切换到下个数据通道，如果某个数据通道的值较长，不能⼀次显⽰全，则在该数据通道所占⽤的1秒显⽰时间内，前0.5秒显⽰前8个字符，后0.5秒显⽰剩余的字符。
数据采集仪采集仪表安全操作及保养规程1. 引言本文档旨在说明数据采集仪采集仪表的安全操作及保养规程。
数据采集仪是一种常用的设备，用于采集、记录和分析仪表的数据。
正确操作和保养数据采集仪能够确保设备的长期稳定运行，并提高工作效率。
注意：在使用数据采集仪之前，请仔细阅读本文档，并按照规程进行操作和保养。
2. 操作规程2.1 环境要求•确保使用环境干燥，避免受潮；•温度保持在5℃至40℃之间；•操作时远离可燃物和易爆物。
2.2 数据采集仪的操作步骤1.确保数据采集仪已连接到所需的仪表；2.打开数据采集仪的电源开关，并确保设备稳定运行；3.根据仪表的要求设置数据采集仪，包括采样率、存储容量等参数；4.启动数据采集仪的数据记录功能，并等待数据采集过程完成；5.在数据采集完成后，关闭数据采集仪的电源开关；6.将数据采集仪连接到计算机，导出采集到的数据；7.断开数据采集仪与仪表的连接。
2.3 安全注意事项•操作时，避免过度挤压、摔落数据采集仪，以免损坏设备；•禁止在湿润的环境中使用数据采集仪，以免发生电气故障；•禁止拆卸数据采集仪或更换其内部零部件，以免造成危险；•对于故障或异常现象，及时停止使用，并联系专业人员进行检修。
3. 保养规程3.1 日常保养•定期清洁设备的外部表面，使用柔软的布进行擦拭，以确保设备清洁无尘；•每次使用后，检查数据采集仪的电源开关是否已关闭，仪表连接是否稳固；•严禁使用化学溶剂或腐蚀性液体清洁数据采集仪，避免对设备造成伤害。
3.2 定期保养•每隔一段时间，检查数据采集仪的连接线是否有损坏或松动现象，如有需要及时更换或修复；•定期检查数据采集仪的存储空间是否足够，及时清除无用数据，避免存储空间不足导致数据丢失；•对数据采集仪进行定期校准，确保采集的数据准确可靠。
4. 总结本文档针对数据采集仪采集仪表的安全操作及保养规程进行了详细说明。
正确的操作和保养能够确保设备的长期稳定运行，并提高工作效率。
数据采集仪使用说明书一、引言数据采集仪是一种用于收集、存储和分析数据的设备，广泛应用于各个行业的数据采集工作。
本使用说明书将详细介绍数据采集仪的使用方法和注意事项，以确保用户正确、有效地操作设备，提高数据采集的准确性和效率。
二、产品概述1. 产品外观及配件数据采集仪外观美观，整体设计简洁大方。
标配配件包括数据采集仪主机、电源适配器、USB数据线、使用说明书。
2. 技术参数为了更好地了解产品的功能和性能，以下是数据采集仪的一些主要技术参数：- 采集通道数：8个- 采集精度：16位- 采样频率：最高1000Hz- 存储容量：最大支持64GB的SD卡- 数据传输接口：USB、Wi-Fi、蓝牙三、使用方法1. 准备工作在开始使用数据采集仪之前，请确保已经完成以下准备工作：- 将数据采集仪主机连接到电源，并确保电源正常；- 插入SD卡，确保存储容量充足；- 通过USB数据线将数据采集仪与电脑连接。
2. 采集设置- 打开数据采集仪主机，进入菜单界面；- 使用上下方向键选择“采集设置”选项，并按确认键进入；- 针对不同的采集需求，设置采样频率、采集通道数等参数；- 根据需要选择数据采集的时间段或触发条件。
如需设置触发条件，请选择“触发设置”选项。
3. 数据采集- 设置完毕后，按下开始采集按钮，数据采集仪将开始工作；- 在采集过程中，请确保设备平稳放置，避免产生干扰；- 采集完成后，保存数据并关机。
4. 数据导出和分析- 断开数据采集仪与电脑的连接，将SD卡插入读卡器；- 此时，可以使用电脑上的数据处理软件进行数据导出和分析；- 使用分析软件，打开数据文件，进行数据处理、绘图等操作。
四、注意事项1. 使用环境数据采集仪适用于室内和室外环境，但请注意避免潮湿、高温、高压、腐蚀性气体等可能对设备造成损害的环境。
2. 使用方法- 请按照本说明书的步骤正确操作数据采集仪，避免因错误操作导致设备故障或数据丢失；- 在操作过程中，请勿拆卸数据采集仪主机或随意改动设备内部元件；- 避免让数据采集仪与尖锐物品直接接触，以防刮伤设备表面。
JY-I智能数据采集仪系统V1.0用户手册JY-I智能数据采集仪系统V1.0 - 1 -1、概述根据国内表盘式试验机的特点，结合检测单位检测信息管理计算机化的需求，在调查国内数十家检测单位的十几种表盘式显示试验机的实际使用状况，听取多名业内专家及实际操作员的意见基础上，经多年的研发，并在现场的使用过程中逐步积累经验和发现问题不断改进，现推出现场无需电脑采集国内首创的新产品“PKPM建材试验机智能数据采集仪”。
仪器具有以下特点：●仪器自带液晶数显，可显示实时采集曲线图、样品编号、采集力值、准确度高，采集数据与表盘读数完全一致（改造后试验机精度达到一级）。
现场无需电脑，采集的数据自动传送到管理系统的数据库服务器，采集的数据有最大力值、实时采集曲线图数据，对钢筋机还自动算出屈服强度，显示并传到服务器。
●仪器使用220V的交流，产品本身内部设有滤波模块，能抑制一定幅度的外部电源的浮动，保证仪器核心部分的正常工作，对等位电网内的大型电机起降、变频器工作干扰、电机调速器工作所产生的脉冲和浪涌有一定的扼制作用，能在比较恶劣的电气环境、温度和湿度环境内出色工作。
●采用2线制现场总线的工业成套系统应用解决方案，与检测信息系统软件自动联机，电脑收样后的样品编号信息自动发送到数据采集仪，无需手工输入样品编号；采集仪完成每组试件的试验后，采集仪可根据试验员的主动判断后决定是否对试验结果作出自动上传和软件处理，或者舍弃然后换试件重做，试验员无须手工记录试验数据，从而可以实现从试验到出报告阶段试验数据的无缝传输，大大降低了试验员和报告审核工作的繁复程度和劳动强度，减少了发生错误的几率。
●实验室的各个科室，各种项目实验的不同厂家、不同类型的试验机，都可以通过此智能数据采集仪对试验信息，试验数据进行集中管理和控制。
典型的模型就是：依托一台配置有COM通讯口的PC机，通过COM口连接一个RS232 转RS485的转换器，下驳最多可12台智能数据采集仪，实现对只能采集仪对各试验机的试验数据的集中采集。
数采仪相关故障处理手册v1-1数采仪相关故障处理手册一、数采仪相关故障处理流程 数采仪故障处理流程设备厂商自治区联通自治区环保厅盟市联通盟市环保局污染源企业否否否否是是企业在线设备或环境问题数采仪故障无法定位故障是是是否能判断和解决问题询问企业在线设备及运行环境是否正常结束对盟市环保局进行远程技术支持，协助判断和排除平台软件故障安排技术人员到企业现场判断和排除故障故障是否解决向盟市联通申告障碍在平台软件中查看故障代码，检查并排除平台软件故障发现数据不能上传要求设备厂商到企业现场判断和排除故障结束安排人员到企业现场判断和排除故障对盟市联通进行远程技术支持，协助判断和排除数采仪故障盟市环保局、盟市联通与设备厂商共同到企业现场检查并排除故障故障定位检查在线设备及运行环境是否正常并答复环保局责成企业限期整改并对企业进行处罚是否能判断和解决问题检查并排除传输网络故障结束在企业现场检查并排除现场端网络及数采仪故障要求设备厂商到企业现场判断和排除数采仪故障结束安排人员到企业现场判断和排除故障通报有关各方，共同诊断故障安排技术人员到企业现场判断和排除数采仪故障企业限期整改故障是否解决二、数采仪相关故障处理方法环节一：首先至当地环保局监控中心检查检查步骤及处理方法：第一步：检查数采仪网络通断情况；1．如数采仪网络通，请进入第二步检查；2．如数采仪网络不通，请跳至“环节二”。
第二步：检查数采仪是否上传数据；1．如有数据平台无显示，则说明网络通、数采仪运行正常、在线监控设备运行正常，可判断为平台软件故障，故障责任方为环保局，处理方法为要求环保局维护平台软件。
2．如无数据有心跳，则说明网络通、数采仪运行正常、在线监控设备运行不正常，可判断为企业在线监控设备故障，故障责任方为被监控企业，处理方法为环保局责成企业尽快恢复在线监控设备运行并保障监控设备正常运行环境。
3．如无数据、无心跳，则说明网络通、数采仪运行不正常，可判断为数采仪故障，处理方法为赴企业现场根据数采仪操作维护手册，对数采仪常见故障进行判断和修复，可在现场联系数采仪厂商技术支持工程师协助排查问题。

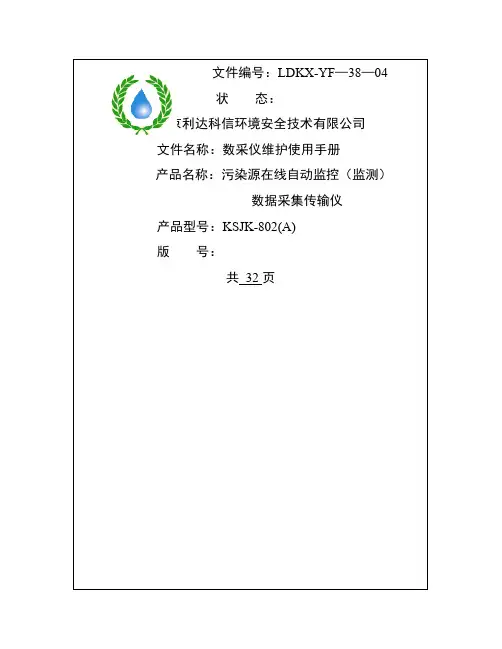

文件编号：LDKX-YF—38—04
状态：
北京利达科信环境安全技术有限公司
文件名称：数采仪维护使用手册
产品名称：污染源在线自动监控（监测）
数据采集传输仪
产品型号：KSJK-802(A)
版号：
共32页
目录
一、产品介绍---------------------------------------------------------1
二、产品特点---------------------------------------------------------1
三、功能简介------------------------------------------------------1~3
四、技术参数------------------------------------------------------3~7
五、使用说明------------------------------------------------------7~9
六、调试说明-----------------------------------------------------9~28
七、日常维护----------------------------------------------------28~30
八、故障处理-------------------------------------------------- -30~31
一、产品介绍
KSJK-802（A）数据采集仪是我公司专门针对环境保护部门发布的《污染源在线自动监控（监测）系统数据传输标准》开发的新一代无线数据采集通讯终端。
该产品采用贴装工艺，采用32位ARM体系的CPU，具有功能强大、联接方便、灵活、可靠的特点；该产品采用中华人民共和国环境保护行业标准（HJ/T212-2005）中的标准通讯协议，可以通过无线方式与任何一家符合行业标准通讯协议的环保中心平台对接，可对各类排污企业、排污流域的数据进行采集、管理及传输到中心。
二、产品特点
1．与终端平台传输方式有GPRS, CDMA,以太网三种传输方式。
2．系统运行稳定、处理速度快、安全可靠。
3．KSJK-802（A）数据采集仪内部具有大容量的非易失的存储器，可保存一年的数据本地存储。
4．安装调试方便，可与现场环境监测设备通过多路的数字、模拟通道进行通讯。
5．适用于实时数据传输，监控频次较为密集的污染源在线实时监控。
三、功能简介
1．32位工业级ARM处理器, 工作频率60MHz，功耗低，比其他同类产品（以51为构架）速度提高了百倍以上。
2．采用ucLinux操作系统，系统稳定并不易被病毒攻击。
3．通讯协议采用污染源在线自动监控（监测）系统数据传输标准（HJ212-2005）的规定与上位机通讯。
4．组网方式分为GPRS或CDMA及以太网三种。
5．支持多信道通讯，可以同时向多个中心发送数据（定制）。
6．支持对记录数据进行查询，并且可以通过相应指令方式,读取记录文件。
7．仪器出厂自身配备了3路RS232串口、6路模拟量、1路CAN总线、10路开关量输入，并可通过CAN总线外扩数据采集卡增加数据采集通道。
通过串行端口联接时，需要监测设备生产厂家提供环境监测仪器仪表的通讯协议。
8．无线网络通讯转换器实时数据存储量可达10MB，可同时记录10个污染源参数，并每隔10分钟存储一次实时数据，可保存一年的数据。
至少存储50000条数据。
9．支持对下端设备的反控。
10．宽电源电压范围（AC187V～AC253V），自备电源（可充电电池）可保证仪器连续工作10小时以上。
11．设备设计中考虑并解决了静电、浪涌、电磁干扰、高频干扰、烟雾、水溅潮湿等问题，对以上各问题防御性能良好。
12．带有一路以太网接口，局域网内可采用此方式传输（定制）。
四、技术参数
内部主要组成部件：
数据采集处理模块
1.模块示意图
图1 数据采集处理模块示意图
2.作用及技术参数
作用：
1.采集和处理数据；
2.实现通讯协议转换功能；
技术参数：
电源DC5V
备电接口DC12V
CAN接口1路，多块采集卡级联使用
串行端口3路
模拟量输入4～20mA通道2路，阻抗100Ω
开关量输入2路，带光电隔离
开关量输出2路继电器无源节点: DC30V,1A
烧写端口1路，以太网口
数据采集卡
1.模块示意图
图2 数据采集卡示意图
2.作用及技术参数
主要作用：对在线设备、传感器进行采集数据，并将数据传输给数据采集处理模块。
技术参数：
电源DC5V
4～20mA模拟量输入 4 路，阻抗 100欧姆
CAN接口 1 路, 多块采集卡级联使用
开关量输入8路，带光电隔离
串行端口 2 路，RS232连接现场设备
通讯模块
模块示意图
图3 通讯模块
图4 模块连线示意图
主要特点：
1.高度集成了TCP/IP 技术；
2.完全透明化的传输模式，便于观察数据；
3.支持ALWAYS ONLINE（永远在线）模式，具有断线重拨和基于PING 模式的心跳功能，可确保链路畅通。
其他参数
电源220VAC ± 15％ 50Hz ± 5％
后备电池12V/2.2AH
功耗<10W
环境温度（0～40）℃
相对湿度（5～95）％无冷凝
网线RJ45双绞线
安装方式壁挂式
五、使用说明
1.仪器外形。
