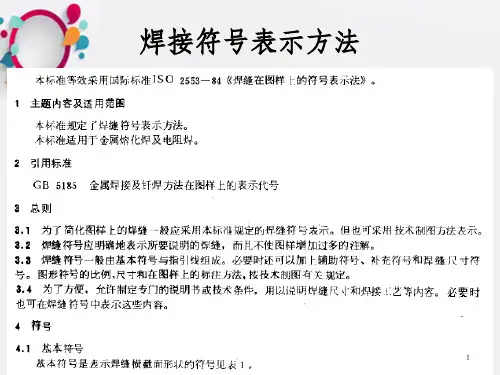

焊接符号表示方法

各种焊接符号表示方法摘要：一、焊接符号的概述二、焊接符号的分类与含义1.字母符号2.数字符号3.符号组合三、常见焊接符号的解释与应用1.字母符号的解释与应用2.数字符号的解释与应用3.符号组合的解释与应用四、焊接符号的绘制与识别技巧1.焊接符号的绘制方法2.焊接符号的识别技巧五、焊接符号在实际工程中的应用案例六、总结与展望正文：一、焊接符号的概述焊接符号是一种用于表示焊接工艺、焊接方法、焊接材料等信息的可视化符号，它在焊接工程中起着至关重要的作用。

了解和掌握焊接符号的含义和应用方法，对于提高焊接质量、确保焊接安全具有重要意义。

二、焊接符号的分类与含义1.字母符号字母符号主要包括以下几种：- A：氩弧焊- B：焊条电弧焊- C：二氧化碳气体保护焊- D：埋弧焊- E：电渣焊- F：火焰焊- G：激光焊- H：电阻焊- I：摩擦焊- J：钎焊2.数字符号数字符号表示焊接电流、电压、焊接速度等参数。

例如，数字“100”表示焊接电流为100A。

3.符号组合符号组合表示焊接方法、焊接材料、焊接工艺等多种信息。

如：“B-G-100”表示采用B型焊条，电流为100A的焊接方法。

三、常见焊接符号的解释与应用1.字母符号的解释与应用以氩弧焊（A）为例，表示采用氩气保护的焊接方法，适用于不锈钢、铝等高活性金属的焊接。

2.数字符号的解释与应用以“100”为例，表示焊接电流为100A，根据实际需求调整焊接电流，以达到理想的焊接效果。

3.符号组合的解释与应用以“B-G-100”为例，表示采用B型焊条，电流为100A的焊接方法。

在实际操作中，根据焊接材料和工艺要求，选择合适的焊接参数。

四、焊接符号的绘制与识别技巧1.焊接符号的绘制方法焊接符号的绘制应遵循清晰、简洁、易懂的原则。

一般采用标准化的图形和符号表示，以便于识别。

2.焊接符号的识别技巧识别焊接符号时，要注意观察符号的形状、大小、颜色等特征，结合实际情况进行分析。

五、焊接符号在实际工程中的应用案例在实际工程项目中，焊接符号广泛应用于焊接工艺规程、焊接作业指导书、焊接质量检验等方面。

一、焊接图纸符号标注图解示例★焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。

常用焊接方法代号见表3-9所示。

如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。

例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。

焊缝符号和焊接方法代号标注示例见图3-21所示。

该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

二、焊接符号表示方法1钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

2钢结构焊缝符号表示的方法及有关规定：（1）焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

（2）基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

（3）若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

（4）当为双面对称焊缝时。

基准线可不加虚线。

（5）箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。

（6）基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

（7）焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。

（8）在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

焊接图纸符号解析焊工基本坡口符号坡口符号（注：图中“破”应为“坡”）焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。

常用焊接方法代号见表3-9所示。

如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。

例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。

焊缝符号和焊接方法代号标注示例见图3-21所示。

该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

焊接方式代号焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

4、当为双面对称焊缝时。

基准线可不加虚线。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。

8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

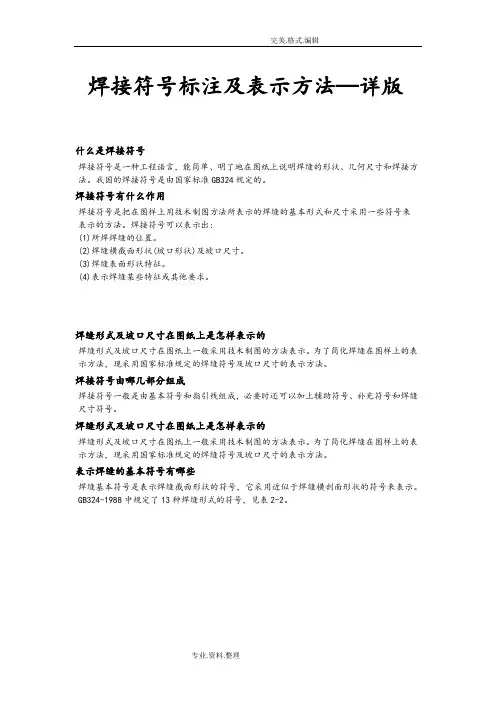

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载焊接符号标注及详细表示方法地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容焊接符号标注及表示方法—详版什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

我国的焊接符号是由国家标准GB324规定的。

焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。

焊接符号可以表示出:(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号，见表2-2。

点击下载 HYPERLINK "/zt-hanjiefuhao/%E7%84%8A%E6%8E%A5%E7%AC%A6%E5%8F%B7%E8%AF%B4%E6%98%8E%E5 %A4%A7%E5%85%A8.xls" 焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) HYPERLINK"/biaozhun/showbz_915.html" \t "_blank" GB324一2008《焊缝代号》。

钢结构焊接符号大全
以下是一些常见的钢结构焊接符号：
1. 焊缝表示符号：
- 两条平行线表示连接焊缝。

- 一条波浪线表示填充焊缝。

- 一条Z字形线表示角焊缝。

- 一条斜线表示对接焊缝。

2. 焊接过渡符号：
- 一个三角形表示V形坡口。

- 一个方块表示U形坡口。

- 一个带箭头的直线表示轴向焊缝。

- 一个带箭头的曲线表示环向焊缝。

3. 焊接方法符号：
- 符号“F”表示手工电弧焊。

- 符号“M”表示金属惰性气体保护焊（如氩弧焊）。

- 符号“T”表示硬质电弧焊。

- 符号“A”表示埋弧焊。

4. 焊接质量符号：
- 符号“X”表示特殊检验要求。

- 符号“R”表示射线检验。

- 符号“U”表示超声波检验。

- 符号“M”表示磁粉检验。

- 符号“D”表示渗透检验。

注意，这只是一些常见的焊接符号，实际使用中可能还会有其他符号或组合。

请根据具体的标准和规范进行理解和使用。

焊接图纸符号解读，终于能看懂了展开全文一般的机械人刚开始看焊接图纸，有看天书的赶脚。

本文罗列了各种焊接图纸符号和解读。

基本坡口符号坡口符号焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。

常用焊接方法代号见表3-9所示。

如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。

例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。

焊缝符号和焊接方法代号标注示例见图3-21所示。

该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

焊接方式代号焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

4、当为双面对称焊缝时。

基准线可不加虚线。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。

8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

焊接符号标注及表示方法—详版什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

我国的焊接符号是由国家标准GB324规定的。

焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。

焊接符号可以表示出:(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号，见表2-2。

点击下载焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。

(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。

表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。

不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。

表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。

焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。

由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。

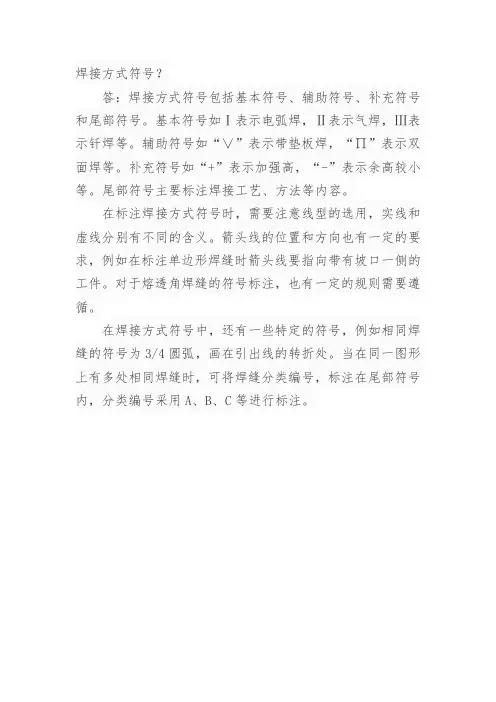

焊接方式符号？
答：焊接方式符号包括基本符号、辅助符号、补充符号和尾部符号。

基本符号如Ⅰ表示电弧焊，Ⅱ表示气焊，Ⅲ表示钎焊等。

辅助符号如“∨”表示带垫板焊，“∏”表示双面焊等。

补充符号如“+”表示加强高，“-”表示余高较小等。

尾部符号主要标注焊接工艺、方法等内容。

在标注焊接方式符号时，需要注意线型的选用，实线和虚线分别有不同的含义。

箭头线的位置和方向也有一定的要求，例如在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。

对于熔透角焊缝的符号标注，也有一定的规则需要遵循。

在焊接方式符号中，还有一些特定的符号，例如相同焊缝的符号为3/4圆弧，画在引出线的转折处。

当在同一图形上有多处相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A、B、C等进行标注。

焊接符号什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

我国的焊接符号是由国家标准GB324规定的。

焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。

焊接符号可以表示出:(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号，见表2-2。

点击下载焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。

(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。

表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。

不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。

表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。

焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。

由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。

指引线指向有关焊缝处，基准线一般应为水平线。

各种焊接符号与识图一•基本符号（共13种）,常用:卜、H、0、V、1五种①角焊缝h ②I型焊缝丨丨③V型焊缝V④单边V型焊缝⑤带纯边V型焊缝⑥点焊缝0⑦塞焊缝或槽焊缝⑧卷边焊缝⑨带钝边单边V型焊缝⑩带钝边U型焊缝（11）带钝边的J型焊缝（12）封底焊缝—（13）缝焊缝二•符号在图样上的位置①指引线箭头线_基准线（实线）piLii-i■ ■ jai■■■■LII■ ■ ■■■irmaau■ inrmrua■ ra\基准线（虚线）接头B的箭头侧双角焊缝十字接头③箭头线位置箭头线相对焊缝的位置一般没有特殊要求，但在标注V、丫、J形焊缝时箭头线应指向带有坡口一侧的工作，必要时允许箭头弯折一次④基本符号相对基准线的位置V三•焊缝尺寸符号焊角尺寸K相同焊缝数量Nb.焊接在接头的箭头侧/ A/ xC.对称焊缝dV尸双面焊缝焊缝段数na.焊接在接头的非箭头侧熔接直径d焊缝长度l焊缝间距eP.H.K.h.s.r.c.d 基本符号)n*l(e)a . B .ba . B .bH.K.h.s.r.c.d(基本符号)n*l(e)bP.H.K.h.s.r.c.d 基本符号)n*l(e)NP.H.K.h.S.r.C.d 基本符号)n*l(e)注意:①焊缝横截面上的尺寸标在基本符号的左侧②焊缝长度方向上的尺寸标在基本符号的右侧③坡口角度、坡口面角度、根据间隙等尺寸标在基本符号的上侧或下侧④相同焊缝数量符号标在尾四•焊缝尺寸的标注示例①K丨（连续角焊缝）' 'n X（e）（断续角焊缝）③c n X（e）（塞焊缝，槽焊缝）④ d n >(e)⑤dCh >e）（点焊缝）⑥S1 1对接焊缝）★注意:1.确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上；2. 在基本符号的右侧无任何标注，又无其他说明时意味着焊缝在工件的整个长度上是连续的；3. 在基本符号的左侧无任何标注又无其他说明时，表示对接焊缝要完全焊透.五.钣金行业常见的焊缝：①角焊缝（连续及断续角焊缝）②塞焊缝及槽焊缝③点焊缝④对接焊缝。

谨 r 不完幸熔比的雀讪卸StffH 瑶嫌縫爵号来義、焊缝的基本符号A J-21带耳讪VFtiff9⅛Wi^4i ⅛ V 足焊⅛J带疑边U 毎找球WAiJtJWSf封底焊Sf⅛a*v ⅛5〔卷边完全诂址）X 4⅛⅛⅛⅞w ⅝⅞YrVPN峯禪St 或檔博舞O£x、表示焊缝的辅助符号辅助符号表示焊缝表面形状特征的符号，不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

三、表示焊缝的补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，共5个b)、三面焊缝符号：匚a).带垫板符号：匚二Ic).周围焊缝符号，O e)、现场符号L：表示在现场或工地上进行焊接；哲、尾部符号〈:标注焊接工艺方法或者焊缝数量。

四、表示焊缝的特殊符号特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个b).单边喇叭形焊缝：I厂b Kd).锁边焊縫：厶五、表示焊缝的尺寸符号«2-5課塑的尽寸摊号⅜ »示j丄件序朋CT 衬 O 1⅛Lf∕⅛rftPQSIIF ,ZJ⅛⅛⅛f5六、焊接符号标注中的指引线①指引线是表示指引焊缝位置的符号。

由带箭头的指引线和两条基准线（一条为实线，另一条为虚线）组成。

指引线指向有关焊缝处，基准线一般应为水平线。

焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用（如焊接方法等）。

②基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直⅛3√8措引线箭头线：•箭头可指向接头侧和非接头侧；•箭头线相对焊缝的位畫一骰没有特殊要求；•允许箭头线弯折一次③标注箭头线时，可指向焊缝或不指向焊缝。

若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34 。

图13』基本符号的表示位賈•基准线含有实线基准线和虚线基 准线。

虚线基准线可画在实线基 准线的上方或下方；•焊缝符号标注在实线基准线上说 明焊缝在箭头侧，标注在虚线基 准线上说明焊缝在非箭头侧； •标注双面或对称焊缝时可不加虚 线。

焊接符号标注的步骤及方法详解（附图）
焊接符号标注是对焊接具体过程的详细指导，在机械制图中十分常见。

因此，不少行内人士对于焊接符号标注的问题都十分关注。

焊接符号标注方法：
1、焊接的结构形式由焊接符号来表示，焊接符号主要由基本符号、辅助符号、补充符号、指引线和焊接尺寸等组成。

常用的焊接符号如下图，用来说明焊接横截面的形状、线宽为标注字符高度的1/10，如字高为3.5mm，则符号线宽为0.35mm。

2、焊接辅助符号，如下图所示，是表示焊接表明形状的符号，如凸起或凹下。

3、补充符号，如下图所示，用来表示焊接的范围等特征符号。

焊接符号标注步骤：
1、在焊接基本符号的左侧标注焊接横截面上的尺寸，如钝边高度p，坡口深度H，焊角高度K等，如果焊接的左侧没有任何标注又无其他说明时，对焊接要完全焊透。

2、在右侧，标注焊接长度方向和尺寸，如焊接段数n，长度l，间隙e。

如果基本符号右侧无任何标注又无其他说明时，表示焊接在整个工件长度方向上是连续的。

3、在焊接符号的上侧或下侧，标注坡口角度α，坡口面角度β和根部间隙b。

4、在指引线的尾部标注相同焊接的数量N和焊接方法。

焊接符号标注及表示方法—详版什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
