污水处理各构筑物设计计算完整版污水处理是指将污水中的有害物质经过一系列物理、化学和生物过程进行处理，以达到排放标准或循环利用的目的。
在污水处理过程中，各种构筑物的设计计算是至关重要的。
下面将对接触氧化池、滤池、沉淀池、UASB等构筑物的设计计算进行详细介绍。
1.接触氧化池：接触氧化池是污水处理过程中的一种重要设备，其主要作用是利用活性污泥和氧气的接触作用来进行有机物的生物降解。
在进行接触氧化池的设计计算时，首先需要确定污水处理量和处理要求，然后根据水负荷、气液比、氧气需求量等参数进行池体容积的计算。
2.滤池：滤池是污水处理过程中的一种常用设备，其主要作用是通过滤料层的过滤作用，去除污水中的悬浮颗粒物和部分有机物。
在进行滤池的设计计算时，需要确定处理量、处理目标和滤料层的厚度等参数。
通过选择合适的滤料和计算滤池的总面积，可以实现对污水的有效过滤和处理。
3.沉淀池：沉淀池是污水处理过程中的一种关键设备，其主要作用是通过重力沉淀将污水中的悬浮颗粒物和部分有机物沉降到池底。
在进行沉淀池的设计计算时，需要确定处理量、沉淀时间和沉淀效率等参数。
通过计算沉淀池的底面积和深度，可以实现对污水的有效沉淀和分离。
4.UASB（上升式厌氧污泥床反应器）：UASB是污水处理中的一种先进工艺，其主要作用是通过厌氧微生物的生化反应，将有机物转化为沼气和沉淀物。
在进行UASB的设计计算时，需要确定处理量、进水COD浓度和污泥停留时间等参数。
通过计算UASB反应器的体积和流速，可以实现对污水的高效处理和资源回收。
在污水处理过程中，风量和加药量也是设计计算中重要的考虑因素。
风量的大小直接影响到氧气传递和气液的接触效果，而加药量的确定则与废水的特性和处理要求有关。
因此，在进行设计计算时，需要根据具体的工艺要求和参数进行合理的设计。
总之，污水处理各构筑物的设计计算是确保整个处理过程顺利进行的重要环节，只有通过科学合理的计算和设计，才能实现对污水的高效处理和资源回收。

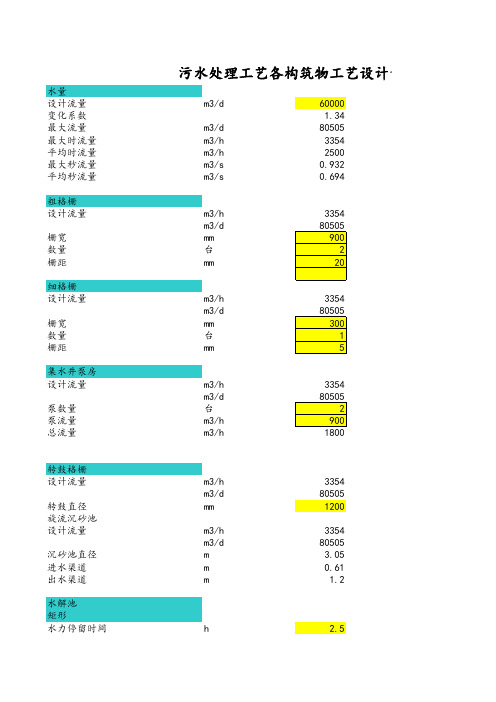

污水处理厂各构筑物的设计计算一、入口工程入口工程主要包括进水渠、雨水泵站和进水泵。
1.进水渠：进水渠的设计计算包括流量计算、渠宽计算和渠深计算。
流量计算根据城市规划的污水排放量和人口数来确定，可以考虑平均日流量和最大日流量。
渠宽和渠深可以根据流量和水的流态来确定，常用的设计方法有曼宁公式和底坡公式。
2.雨水泵站：雨水泵站的设计计算包括泵的选型、管道的设计和扬程的计算。
泵的选型需要根据进水渠的流量和扬程来确定，应选择合适的泵来确保良好的运行效果。
管道的设计需要根据流量和水的流态来确定，一般采用常规排水设计的方法来计算管道的尺寸。
扬程可以通过海绵城市设计的方法来计算。
3.进水泵：进水泵的设计计算包括流量计算、泵的选型和管道的设计。
流量计算可以根据进水渠的流量来确定，一般采用曼宁公式或底坡公式来计算。
泵的选型需要根据流量和扬程来确定，应选择合适的泵来确保厂区的进水正常运行。
管道的设计可以根据流量和水的流态来确定，一般采用常规排水设计的方法来计算管道的尺寸。
二、初沉池初沉池是用来沉降和去除污水中的固体颗粒、悬浮物和浮物的设施。
初沉池的设计计算包括沉降速度的计算、池的尺寸计算和搅拌器的选型。
沉降速度可以通过实验或实测数据来确定，可以参考已有的设计规范进行计算。
池的尺寸要根据进水量和沉降速度来确定，一般采用水力停留时间和提取水平法来计算。
搅拌器的选型需要根据池的尺寸和搅拌需求来确定，应选择合适的搅拌器来确保污水中的固体颗粒和悬浮物均匀分布。
三、曝气池曝气池是用来提供氧气和增加曝气面积，促进生物降解污水中的有机物的设施。
曝气池的设计计算包括曝气池的尺寸计算、曝气量的计算和曝气器的选型。
曝气池的尺寸要根据进水量和曝气时间来确定，一般采用水力停留时间和曝气强度来计算。
曝气量可以根据进水量和污水中的有机负荷来确定，一般采用生物需氧量和化学需氧量来计算。
曝气器的选型需要根据曝气量和曝气剂的形式来确定，常见的曝气器有喷射曝气器、曝气罩和机械曝气器。
